Otevřené přepínací zařízení vybavené kovovým pancéřováním

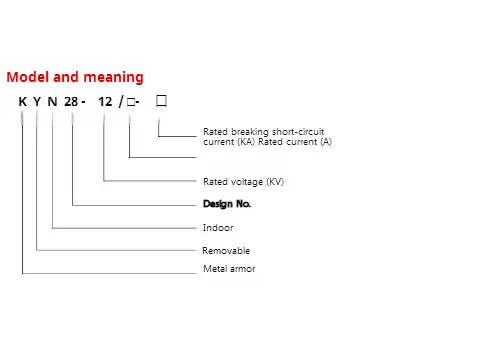

● Význam modelu

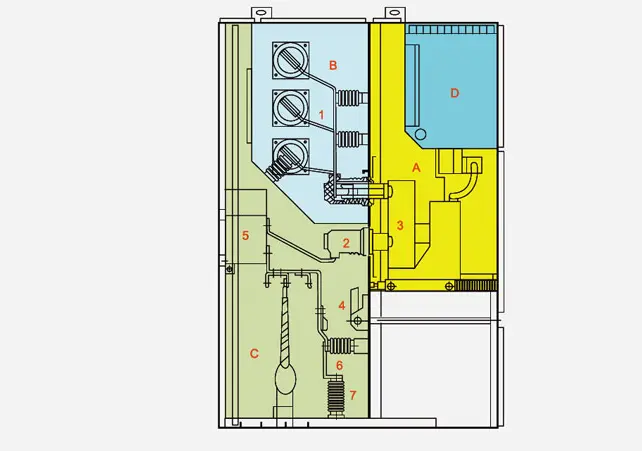

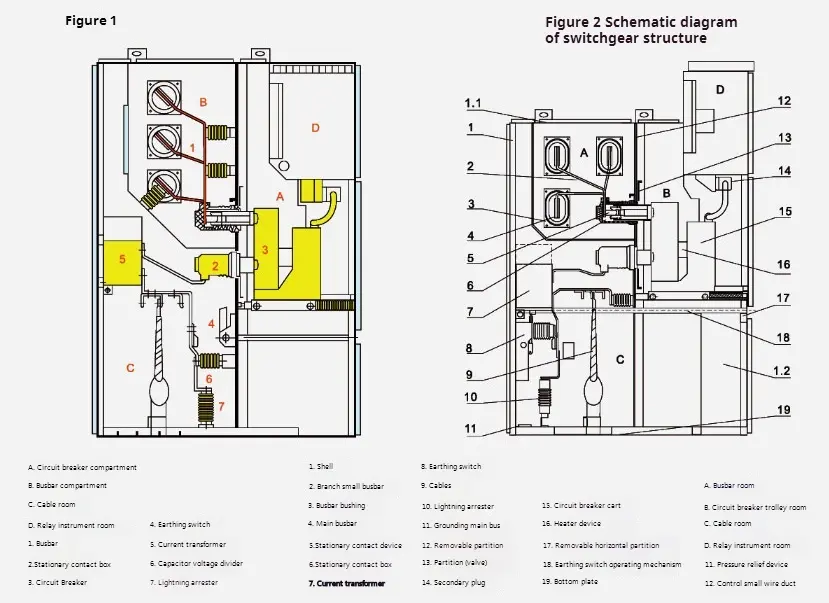

◆ Schéma schématu zařízení s otevřeným přepínačem vybaveným kovovou strukturou zbrojení

◆ Standardy

Otevřený spínač typu KYN28-12 vybaven kovovým zbrojení splňuje následující standardy ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Zařízení s otevřeným přepínačem vybaveným kovovým pancéřováním se skládá ze dvou částí: pevné skříňky a tahnuté součásti (zkrátka koutka). Shell otevřeného přepínače vybaveného kovovým pancéřováním a oddíly každé funkční jednotky jsou přišroubovány ocelovými destičkami potaženými hliníkovými a ziskmi. Úroveň ochrany jeho skořepiny dosáhne IP4X a úroveň ochrany každé desky oddílu v kompartmentu a dveří jističe obvodů je při otevření P2X. Otevřené spínač typu KYN28-12 vybavené kovovým pancéřováním může být vybaveno VS1, Zn 12V typ vakuového obvodu, rušiv a vakuový jistič typu VD4 a vakuový stykač typu VC produkovaný společností ABB, který lze instalovat jako soustaviště v paralelním zařízení, což je v paralelním dohoře. Divize lze nainstalovat a ladit na přední straně, takže může být nainstalován na zdi. Největší výhodou instalace na zdi je, že může ušetřit podlahový prostor. Kromě toho může být nainstalován bez stěny, to znamená, že se jedná o oboustranný typ údržby. Rozložení vnitřní struktury obou je nekonzistentní a jeho výhodou je pohodlná údržba.

◆ Shell a oddíl

Shell a rozdělení zařízení s otevřeným přepínačem vybaveným kovovým pancéřováním jsou vyrobeny z vysoce kvalitních importovaných zinkových ocelových desek potažených hliníkem, které jsou po ohýbání stroji CNC stroje zakončeny, takže sestavená přepínací skříň může udržovat uniformitu velikosti. Má silnou odolnost proti korozi a oxidační odolnost proti oxidaci a má vyšší mechanickou pevnost než stejná ocelová deska. Přepínací skříň je rozdělena do místnosti s koutky (přihrádka na jistič), autobusovou místnost, kabelovou místnost a reléovou místnost (nízkopěťová místnost) oddílem. Shell každé jednotky je nezávisle uzemněn.

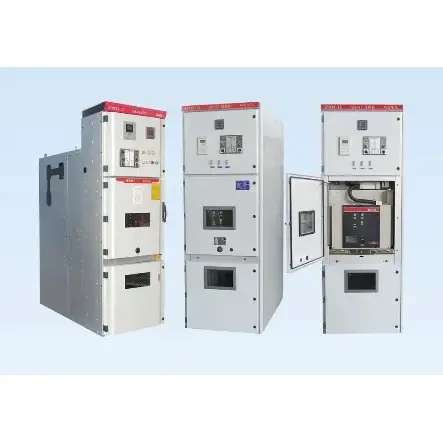

◆ Přehled produktu

Shell a rozdělení zařízení otevřeného spínače vybaveného kovovým pancéřováním jsou vyrobeny z ocelových desek potažených hliníkem nebo ocelovým destičkám, které jsou po zpracování a ohnuty pomocí strojních nástrojů CNC, takže sestavená skříňka může udržovat uniformitu ve velikosti. Ocelová deska potažená hliníkem a zinkem má silnou antiorozi a antioxidační účinky a má vyšší mechanickou pevnost než stejná ocelová deska. Spínací skříň je rozdělena do místnosti s koutky, autobusovou místnost, kabelovou místnost a reléovou přístrojovou místnost podle oddílů a skořápka každé jednotky má nezávislé uzemnění. Dveře přepínací skříně jsou nastříkány elektrostatickým plastem, aby jejich povrchy měly výhody odolnosti proti nárazu, odolnosti proti korozi a krásného vzhledu (barvu mohou uživatelé přizpůsobit).

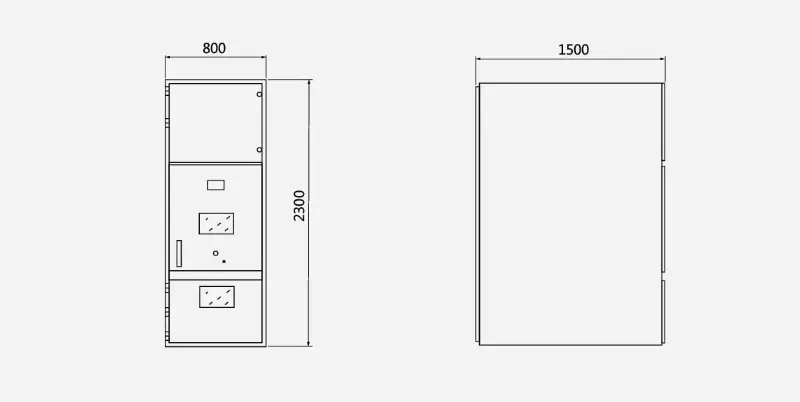

◆ Rozměr obrysu

Rozměry obrysu zařízení s otevřeným přepínačem vybaveným kovovým pancéřováním je jako Belows ：

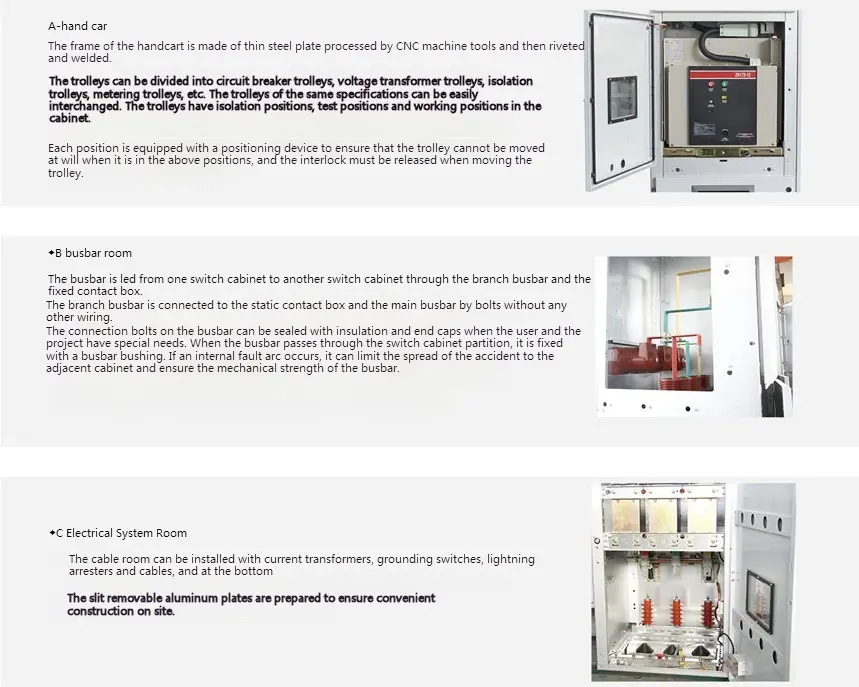

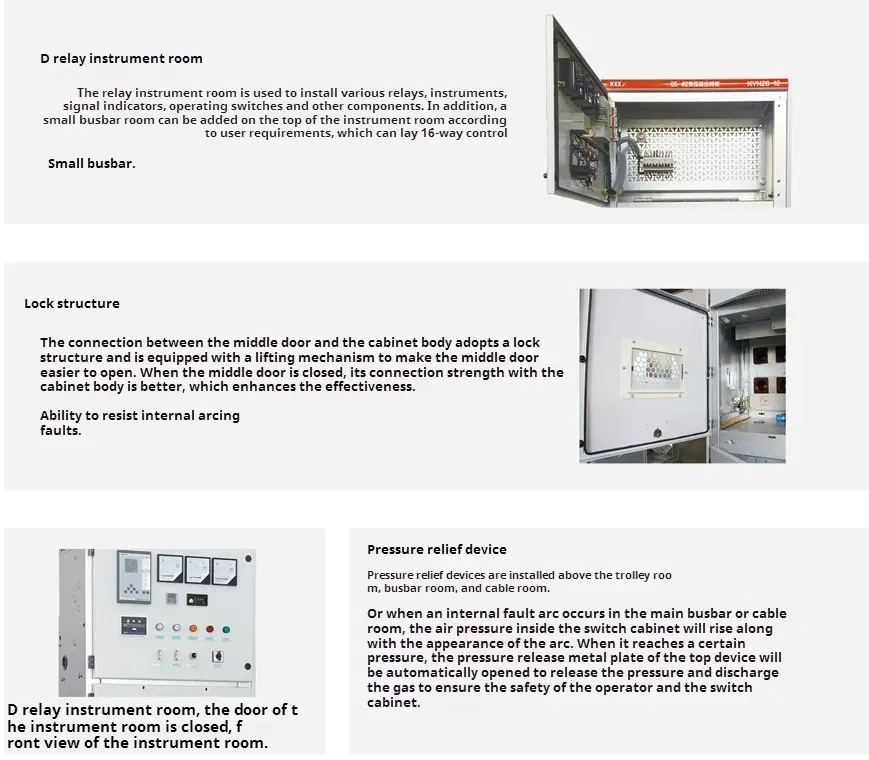

◆ Hlavní komponenta
