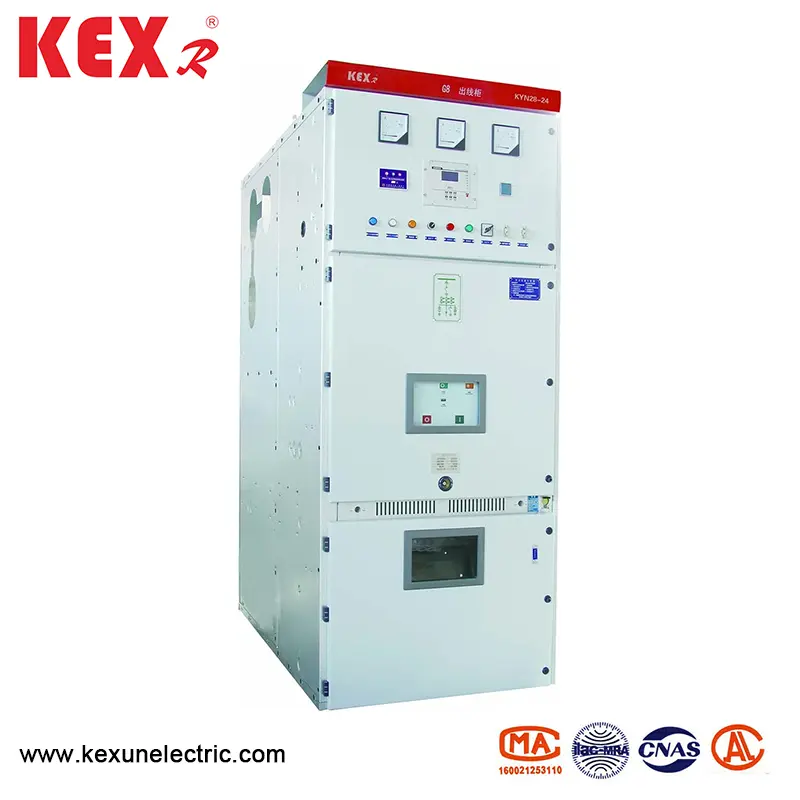

Posun kovového přesunu zbroje uzavřeného rozváděče

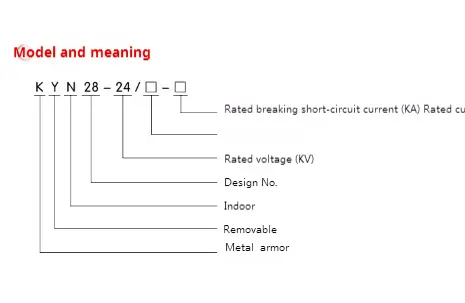

● Význam modelu

● Podmínky použití

◆ Normální podmínky použití

▶ Okolní teplota: -15 ~ 40 ℃ a průměr do 24 hodin menší než 35 ℃.

▶ Vlhkost: průměrná denní vlhkost menší než 95%; Průměrná měsíční vlhkost menší než 90%;

▶ Tlak páry ： Průměrný tlak páry za den není více než 2,2 kPa ； Průměrný měsíční tlak vodní páry nesmí překročit 1,8 kPa ；;

▶ Nadmořská výška: Nadmořská výška zavřeného rozváděče kovového přesunu z brnění by měla být menší než 1000 m

▶ Okolní vzduch není zjevně znečištěn prachem, solí, korozivním a/nebo hořlavým plynem, párou nebo solným sprejem;

▶ Vibrace nebo pohyb zemního pozemku z vnějšku přepínacího zařízení a ovládacího zařízení lze ignorovat

▶ Amplituda elektromagnetického rušení vyvolaného v sekundárním systému nepřesahuje 1,6 kV.

◆ Zvláštní podmínky použití

Pokud se používá za normálních podmínek prostředí nad rámec podmínek uvedených v GB/T1022, může společnost a uživatelé vyjednat a dosáhnout dohody o zvláštních provozních podmínkách.

Aby se zabránilo kondenzaci, zavřený rozváděč z brnění oděvu

je vybaven ohřívačem, který by se měl používat, když je rozváděč v pohotovostním stavu. Pozornost by měla být také věnována zavedení topení do provozu, když je rozváděč v normálním provozu.

● Technický parametr zavřeného rozváděče kovového přesunu z brnění

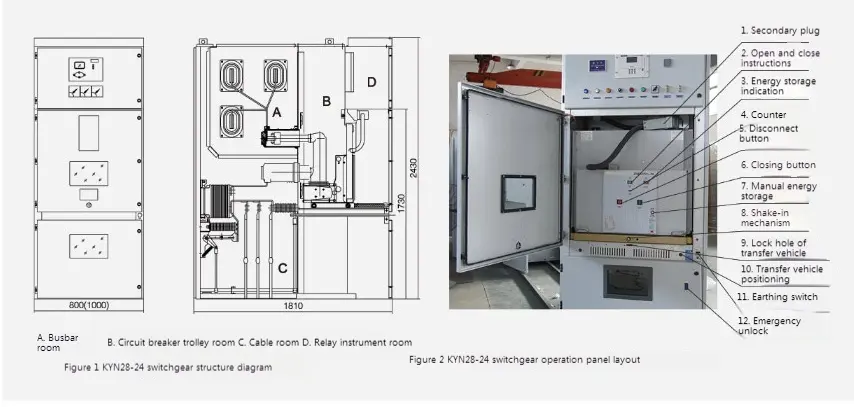

● Stručný popis struktury

KYN28-24 typu typu zbroje řazení kovového zavřeného spínače Switch Switch se skládá z skříně a odnímatelných částí (běžně známých jako ruční vozidlo). Swreakgear je rozdělen do několika funkčních kompartmentů pomocí kovových oddílů, jako je autobusová místnost, obvodní místnost, kabelová místnost a reléová místnost. Odnímatelné části rozváděče mohou být vybaveny rušinem na jistič s vakuovým obvodem, napěťovým koutkem, rušičkou pásma blesku, izolačním koutkem a pojistkovým koutkem.

● Charakteristiky hlavních komponent

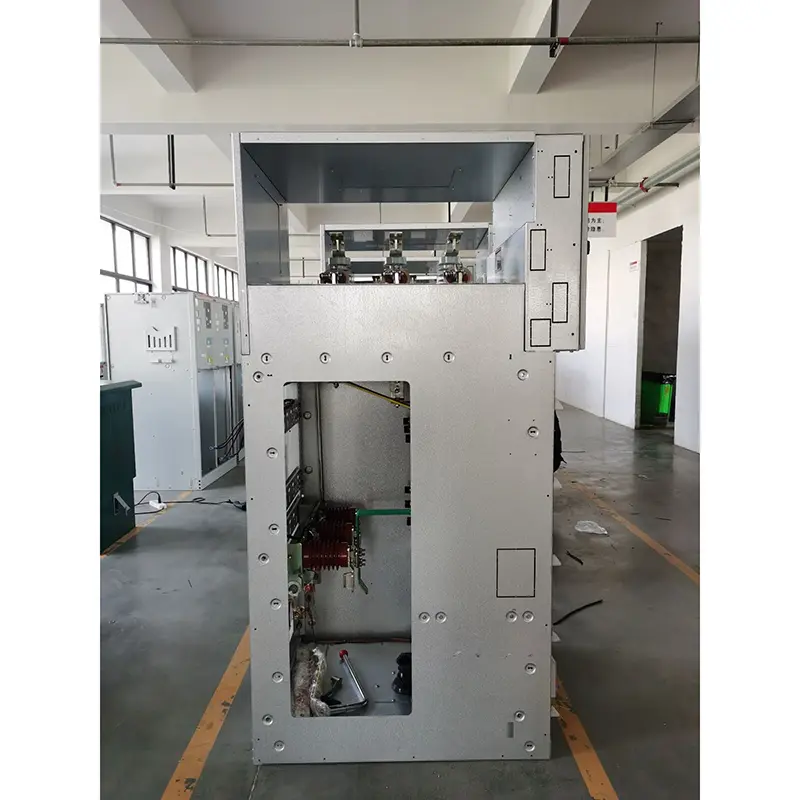

◆ Shell

Sheřápka typu KYN28-24 typu zbroje řazení kovového uzavřeného zařízení pro uzavřené přepínače je vyrobeno z dovážené ocelové desky potažené hliníkem a zinkem, která je zpracována přístrojem CNC Machine a je vyrobena pomocí procesu více skládání. Celá skříňka má vysokou přesnost a silnou odolnost proti korozi a oxidační odolnost proti oxidaci a kvůli přijetí vícenásobné technologie skládání je skříň lehčí v celkové hmotnosti, vyšší v mechanické pevnosti a krásném vzhledu než jiné podobné skříňky na vybavení. Skříň přijímá sestavenou strukturu, která je spojena s maticí vrby a vysokou pevnou šroubem, takže zpracování a výrobní cyklus je zkrácen, části jsou univerzální, podlahový prostor je malý a organizace výroby je vhodná.

◆ Panccart

Kostro kostra je vyrobena z tenké ocelové desky a sestavena strojem CNC. Handcart a kabinet mají vysokou přesnost odpovídající a mechanický blokování je bezpečný, spolehlivý a flexibilní. Kousek lze rozdělit do rušiny jističe, napětí napěťového transformátoru, měřicí koutka, izolační koutky atd. Strusky se stejnými specifikacemi lze volně zaměnit. Handcart má polohu odpojení/testu a pracovní polohu v skříňce a každá poloha má polohovací zařízení. Zajistit spolehlivé blokování. Všechny druhy kout jsou poháněny a staženy šroubovými tyčemi, které jsou lehké a flexibilní pro provoz a vhodné pro personál ve službě. Pokud je třeba z kabinetu odstranit a může být výhodně vyřazen se speciálním přenosovým vozíkem pro různé inspekce a údržbu. Když je koutkant běžící vozidlo přepravováno do místnosti jističe skříně, může být spolehlivě uzamčen v poloze off/testovací polohy a světlo ukazatele polohy skříně ukazuje jeho polohu. Teprve poté, co je koutka zcela uzamčena, může být otřesený mechanismus šroubového šroubu otřesen, aby zasunul kotouč do pracovní polohy. Když kotouč dosáhne pracovní polohy, provozní síla držadla pohonu se náhle zvyšuje a nelze ji otočit a jeho odpovídající polohové indikátorové světlo ukazuje jeho polohu. Mechanický vzájemný blokování rušiny může spolehlivě zajistit, aby jistič obvodu mohl být uzavřen pouze tehdy, když je ruši v pracovní poloze nebo zkušební poloze; Navíc se může koutka pohybovat pouze tehdy, když je jistič ve stavu otvoru.

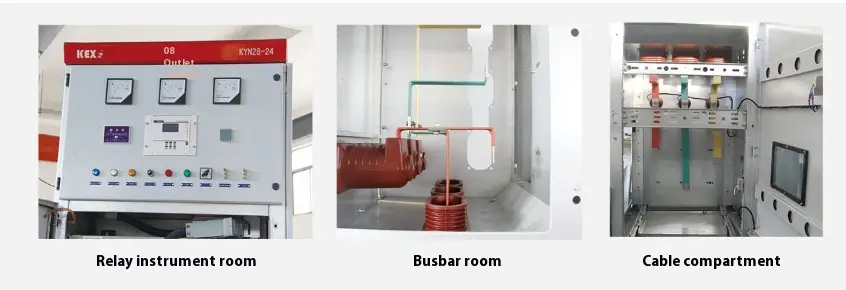

◆ Oddíl

Hlavní elektrické komponenty rozváděče jsou v jejich nezávislých oddílech, konkrétně: jídelní koutka, autobusová místnost, kabelová místnost, reléová přístrojová místnost atd. Úroveň ochrany každého oddílu dosahuje IP2X. S výjimkou místnosti pro reléové přístroje mají další tři kompartmenty tlakové reliéfní kanály. Vzhledem k střednímu typu je prostor kabelové místnosti výrazně zvětšen, takže zařízení může paralelně připojit více kabelů.

▶ Sbusový prostor A: Hlavní sběrnice je připojena jediným sestřihem, který je pevně upraven pobočkovou sběrnicí (statická kontaktní box) a hlavním sběrnicí s autobusem. Hlavní autobusovou a kravatovou autobusem jsou měděné tyče s obdélníkovým průřezem a pro těžký proudový zátěž se používají dvojité autobusové tyče. Pro speciální potřeby může být autobus pokryt tepelným zmenšujícím se rukávem a přizpůsobeným izolačním krytem. Izolační pouzdra jsou instalována mezi autobusy sousedních skříní, které mohou účinně omezit nehodu v kompartmentu bez šíření do jiných skříní v případě vnitřního poruchového oblouku.

▶ Obsah Circuit Bouter Compartment B: Na obou stranách oddílu jsou nainstalovány kolejnice, aby se kabelka přesunula z polohy off/test do pracovní pozice v skříňce. Oddíl (ventil) statické kontaktní pole je nainstalován v zadní stěně místnosti s koutkem. Když se koťátka přesune z polohy off/testování do pracovní polohy, horní a dolní ventily na ústí statického kontaktního pole se automaticky otevírají ve spojení s rušinem. Při pohybu opačným směrem se ventil automaticky zavře, dokud se kanál nestane do určité polohy a bezpečně zakrývá statický kontaktní pole, čímž vytvoří efektivní izolaci. Protože neexistuje žádná vazba mezi horním ventilem a spodním ventilem, může být ventil na živé straně uzamčen během údržby, čímž se zajistí, že se personál údržby nedotýká živého těla. Kandručka může být také ovládána, když jsou zavřeny dveře jističe. Prostřednictvím pozorovacího okna na dveřích můžete pozorovat polohu rušiny v kompartmentu, pokyny pro otevření a uzavření a situaci skladování energie.

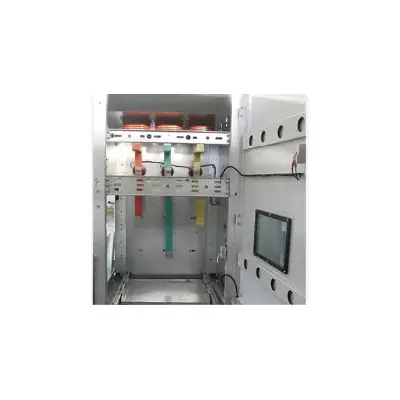

▶ Kabelový kompartment C: Uprostřed je postaven kovový rozvaděč o posouvání z brnění KYN28-24, takže kabelový kompartment má velký prostor. Aktuální transformátor a uzemňovací spínač jsou nainstalovány na zadní stěně kompartmentu (uzemňovací spínač lze také nainstalovat uprostřed skříně spínače podle potřeb zákazníka) a světle je nainstalován ve spodní části oddílu. Po odstranění kanálu a extrahovatelného horizontálního oddílu mohou konstruktory vstoupit do skříně zepředu pro instalaci a údržbu. Spojovací vodiče kabelu v kabelové místnosti mohou být připojeny paralelně s 1-3 kabely na fázi a 6 kabelů lze připojit paralelně s každou fází v případě potřeby. Ve spodní části kabelového kompartmentu se připravuje odnímatelná štěrbinová těsnicí deska nebo nemagnetická kovová deska, aby byla zajištěna pohodlná konstrukce.

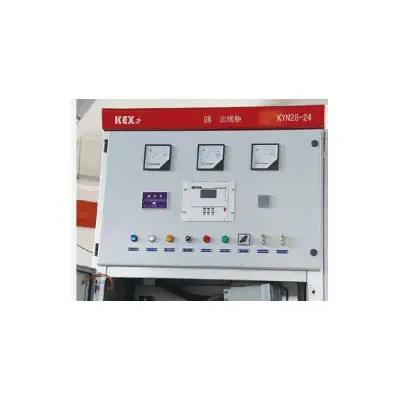

▶ Reléová přístrojová místnost D: Komponenty ochrany relé, nástroje, indikátory živého zobrazení a sekundárním zařízením se zvláštními požadavky lze nainstalovat v přístrojové místnosti pro relé. Řídicí linie je položena v kufru a kufr má kovovou krycí desku, která může izolovat sekundární linii od vysokopěťových složek. Levý přední kufr je vyhrazen pro vedení a olovo z ovládacích kabelů a odpovídající části spodní desky jsou poskytovány sekundárními dráty a otvory pro závitu kabelu. Na horní desce přístrojové místnosti štafety je také malý otvor pro přechod autobusu, která je vhodná pro výstavbu. Při zapojení může být otevřena horní krycí deska přístrojové místnosti pro usnadnění instalace malé sběrnice.
