Swindgear s přesunem zbroje

● Tektonické vlastnosti

▶ Struktura rozváděče je sestavena a jistič obvodu je namontován na podlahu

▶ Kyn61-40.5 typu Swifting Swinting Swinting je vybaven zbrusu novým kompozitním izolovaným vakuovým jističem, který má vlastnosti dobré zaměnitelnosti a jednoduché náhrady

▶ Rám koutku je vybaven olověným šroubem a pohonným mechanismem ořechů, který může snadno posunout a zabránit misoperaci poškozením struktury pohonu

▶ Všechny operace mohou být prováděny se zavřenými dveřmi skříně

▶ Propojení mezi hlavním přepínačem, koutkem a dveřmi skříně přepínače přijímá povinný režim mechanického blokování, aby splňoval funkci „pět prevence“

▶ Kabelová místnost má dostatek místa pro připojení více kabelů

▶ Rychlý uzemňovací přepínač se používá pro uzemnění a zkrat

▶ Úroveň ochrany shell je IP3x a úroveň ochrany je IP2X ； Když jsou otevřené dveře koutku

▶ Switchgear s posouváním brnění odpovídá GB3906-1991.DL404-1997 a přijímá mezinárodní standard IEC-298 pro reference.

● Podmínky prostředí

▶ Horní hranice okolní teploty je +40 ℃ a průměrná hodnota měřená do 24 hodin nepřesahuje 35 ℃ a dolní mez IS-15 ℃

▶ Nadmořská výška: Ne více než 1000 metrů nad hladinou moře

▶ Relativní vlhkost: Denní průměrná hodnota nepřesáhne 95%a průměrná hodnota měsíce nesmí překročit 90%

▶ Intenzita zemětřesení: Ne více než 8 stupňů

▶ Tlak vodní páry: Denní průměrná hodnota nesmí překročit 2,2 kPa a měsíční průměrná hodnota nesmí překročit 90%.

● Tabulky technických parametrů

◆ Vakuové rozvaděče

◆ Vysavač jističe

◆ Strojské stroje

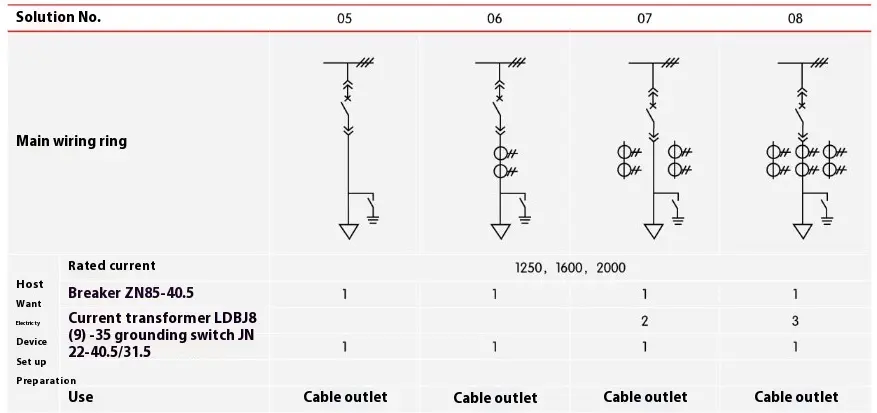

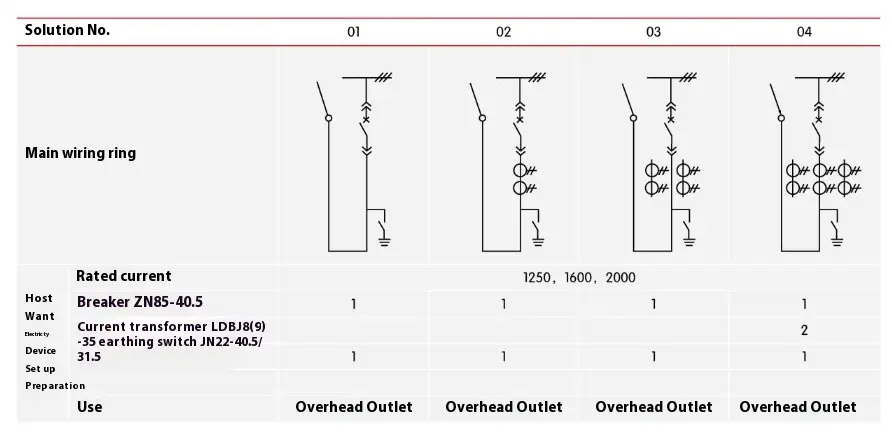

● schémata zapojení

Existuje 27 běžně používaných typických primárních schémat zapojení pro přesun z brnění, které mohou uspokojit potřeby kabelových kabelů přicházejících a odchozích linek, režijních příchozích a odchozích linek, komunikace a měření atd. Pokud existují i ​​jiné schémata od stávajících schémat, prosím, konzultujte s výrobcem.

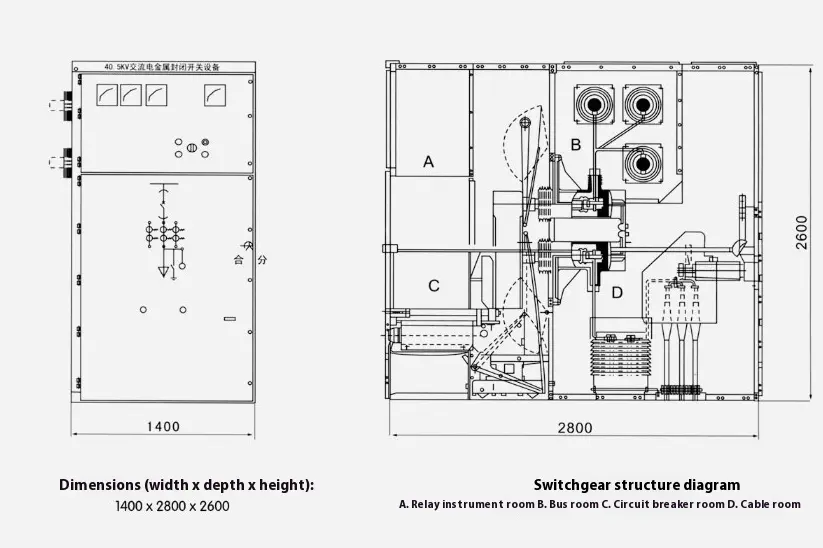

● Strukturální rozměry rozváděcího přesunu zbroje

● Instalace rozváděče

▶ Výška KYN61-40,5 typu Elektrická místnost pro přesun zbroje: ≥ 4500 mm

▶ Vzdálenost od zadní části skříně ke zdi: ≥ 1500 mm

▶ Platnost nadačního rámu: ≤ 1 mm/m

▶ Vestavěná kanálová ocel nadace nesmí překročit 3 mm nad zemí

▶ Lze jej nadaci upravit pomocí šroubů nebo svařování

▶ Hmotnost rozváděče je asi 1800 kg

▶ Šířka provozního koridoru rozváděče (jediná řádek): ≥3000 mm a dvojitý řádek (tváří v tvář) ≥ 4000 mm.

● Konzistence produktu

◆ Číslo hlavního schématu primárního řádku, schéma systému s jediným sběrnicí, schéma uspořádání a schéma rozvržení

◆ Diagram elektrického schématu a uspořádání terminálu sekundárního obvodu

◆ Specifikace modelu a množství elektrických komponent rozváděče oděvených zbrojí

◆ Specifikace a materiály hlavního autobusu a pobočky

◆ Jména a množství náhradních dílů a náhradních dílů

◆ Zvláštní požadavky budou dohodnuty s továrnou

◆ Vzhledem k neustálému zlepšování technologie produktu se všechna data podrobí nejnovějšímu potvrzení technickému oddělení naší továrny. Pokud dojde ke změně, nebude si to všimnout.

● Objednávání pokynů

◆ Schéma schématu hlavního zapojení, účel a jednovodičové systémové schéma; Jmenovité napětí; Jmenovitý proud; Hodnocení přeložení zkratu; Plán rozvržení napájení a plánu uspořádání a konfigurace rozváděče atd.

Uveďte specifikace příchozích a odchozích kabelů

◆ Požadavky na ovládání, měření a ochranu funkcí rozváděče a dalších uzamykacích a automatických zařízení.

◆ Model, specifikace a množství hlavních elektrických komponent v rozváděči. Pokud je vyžadováno připojení k autobusovému mostu mezi rozváděči nebo příchozími skříněmi, musí být poskytnuta konkrétní data, jako je jmenovitá proudová nosnost autobusového mostu, rozpětí autobusového mostu a výška od země

◆ Když se ve zvláštním prostředí používá přesun zbroje, měl by být podrobně uveden při objednávce podrobně.

◆ Další zvláštní požadavky.

● Schematický diagram nadace instalace Switchgear Instalation Foundation
