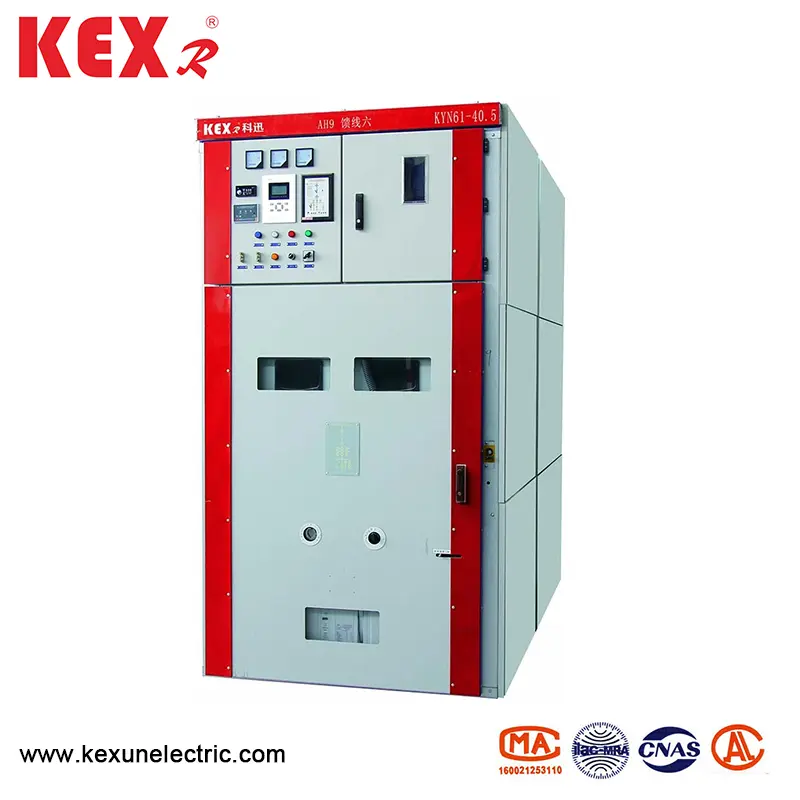

Zvládací přepínací zařízení zbroje

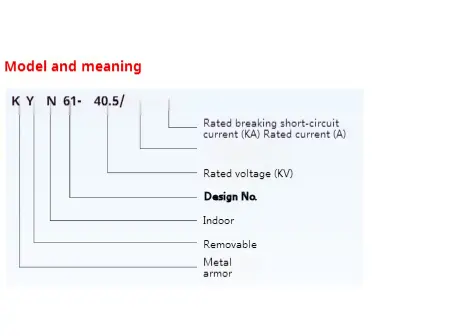

● Shrnutí

KYN61-40.5 Přepínací zařízení pro přepínač zbroje (dále jen jako zařízení) je kompletní vnitřní distribuční zařízení s třífázovým AC 50Hz a jmenovité napětí 40,5 kV. Jako elektrárna, rozvody a průmyslové a těžební podniky, které mohou přijímat a distribuovat elektrickou energii, může ovládat, chránit a detekovat obvody a může být také použita v místech s častými operacemi. Toto přepínací zařízení odpovídá GB/T11022-1999, GB3906-2006 a DL404-1997.

● Technické parametry pro každou součást KYN61-40,5 typu přepínacího přepínače z brnění

◆ Vakuové rozvaděče

◆ Vysavač jističe

◆ Strojské stroje

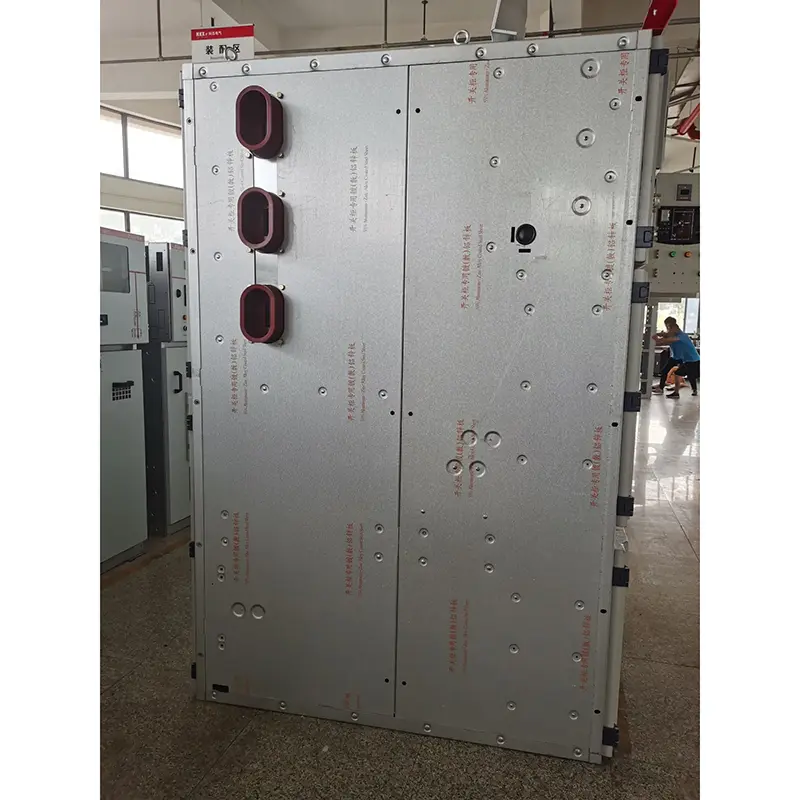

● Strukturální charakteristiky zařízení Kyn61-40.5 typu přepínacího přepínače zbroje

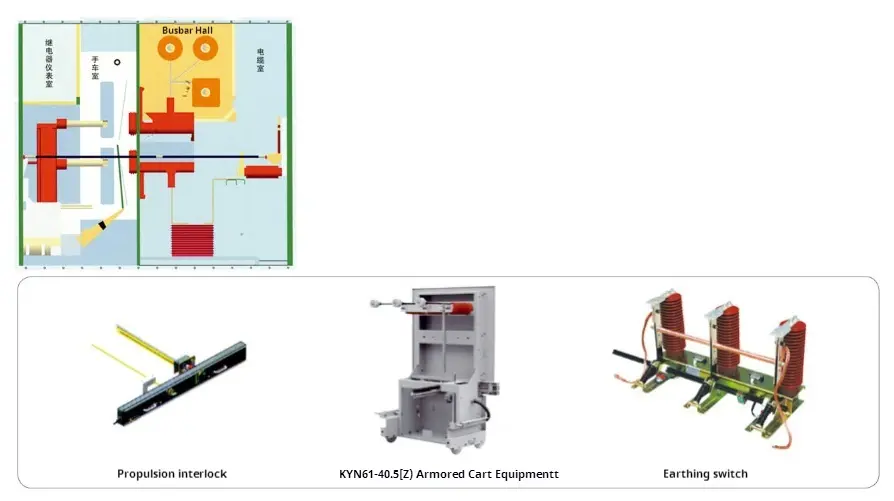

Vypínací zařízení je navrženo podle standardu obrněného kovového uzavřeného zařízení v GB3906-1991 a IEC298. Celé vybavení se skládá ze dvou částí: vybavení a nakreslitelná část (ruční vozidlo). Struktura zařízení je sestavena a kombinována s šrouby. Interiér přepínacího zařízení je rozdělen do místnosti pro jistič, hlavní autobusovou místnost, kabelovou místnost a přístrojovou místnost pro kovový oddíl. Úroveň ochrany skořepiny dosáhne IP3X a úroveň ochrany mezi kompartmenty je IP2x a všichni kovová strukturální členové jsou spolehlivě uzemněni. Každý kompartment systému hlavní smyčky má kanál uvolňování tlaku pro nezávislé výfukové plyny.

◆ Shell a oddíl

Shell a rozdělení přepínacího zařízení na přepínače oděvu z brnění jsou po zpracování a ohnuty pomocí CNC obráběcího nástroje. Shromážděné zařízení proto může zajistit uniformitu strukturálních rozměrů. Vypínací zařízení s přepínačem oděvu z brnění je rozděleno do místnosti pro jistič, hlavní autobusovou místnost, kabelovou místnost a reléovou přístrojovou místnost a každá část je oddělena uzemněným kovovým oddílem.

◆ Pásot

Handcart lze rozdělit na rušiny jističe, napětí napětí transformátoru, měřicí koutka, izolační koutky atd. Všechny druhy kout mají stejný tvar a velikost a kabiny se stejným účelem jsou zaměnitelné. Handcart má testovací/izolační polohu a pracovní polohu v zařízení a každá poloha je vybavena blokovacím zařízením, aby se zajistilo, že se koutka nemůže pohybovat nedbale, když je ve výše uvedených dvou polohách.

◆ Oddíl jističe obvodů

V kompartmentu jističe je nainstalována specifická stopa pro přesun kanálu. Když se jistič pohybuje mezi zkušební polohou a pracovní polohou, izolační ventil se automaticky otevře nebo zavře, což zajišťuje, že se personál nedotýká nabitého těla. Handcart může být provozován se zavřenými dveřmi zařízení a polohu kanálu v zařízení je vidět prostřednictvím pozorovacího okna a zároveň lze vidět všechny funkční značky na rušivě.

◆ Compartment Bus

Hlavní sběrnice vede z jednoho přepínacího zařízení pro přepínače z brnění na druhé a je pevně upevněno malými autobusy a statickými kontaktními boxy a při překročení bočních desek sousedního vybavení je opravena autobusovými rukávy. Všechny autobusy přijímají kompozitní izolaci.

◆ Kabelový kompartment

V kabelové místnosti lze nainstalovat PT, uzemňovací spínač, blesk a více kabelů.

◆ ROZŠÍŘENÍ

Vnitřní deska a panel relé mohou být vybaveny sekundárními komponenty, jako jsou komponenty pro ovládání a ochranu, přístroje pro měření a zobrazení a indikátory živého monitorování.

◆ Propojené zařízení

Zařízení s přepínačem přepínače z brnění má spolehlivé blokovací zařízení, které účinně zajišťuje bezpečnost operátorů a zařízení;

Když je uzemňovací přepínač v poloze vypnuto, může se koutka přesunout pouze z pozice testu/izolace do pracovní polohy; A zadní dveře nelze otevřít, čímž se zabrání chybnému vstupu do elektrifikovaného intervalu. Když je kotouč zcela vytáhnut ze zařízení nebo když je ruční kanál v poloze testování/izolace v zařízení a uzemňovací spínač je propojený a odemknut, může být uzemňovací spínač uzavřen. Když je koutkant v pracovní poloze, nelze uzemňovací spínač zavřít. Zabraňuje omylem přepínače uzemnění a zabraňuje přesunu kanálu do pracovní polohy, když je uzemňovací spínač v uzavřené poloze. Pouze v případě, že je ručník jističe v testovací/izolační poloze nebo pracovní poloze může být ovládána jistič; Navíc po uzavření jističe obvodu se kanál nemůže pohybovat, což zabraňuje omylem živého zatížení a tlačení jističe obvodu. Mezi zařízením lze nainstalovat elektrické blokování.

◆ Uzemňovací zařízení

V kabelové místnosti je uzemňovací sběrnice o rozměrech 6 × 50 mm2, který může projít sousedním vybavením a dobrý kontakt s vybavením.

● Hlavní schéma zapojení

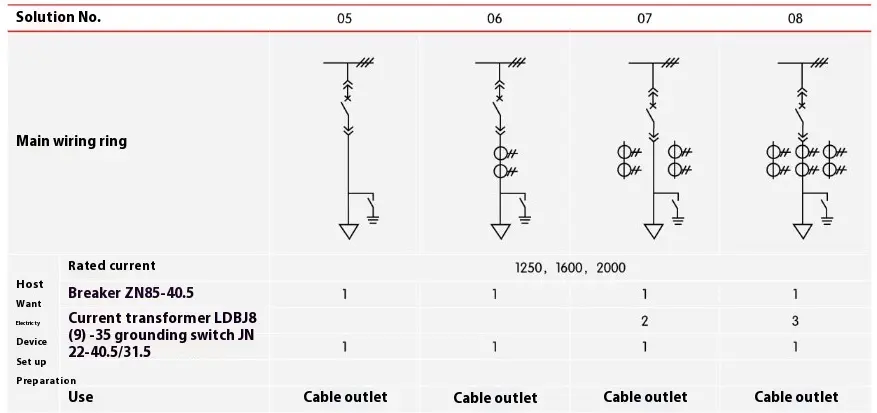

K dispozici je 27 běžně používaných typických primárních schémat zapojení pro zařízení s přepínačem přepínače z brnění, které může vyhovovat potřebám příchozích a odchozích linek uživatelů, režijních příchozích a odchozích linek, komunikace a měření, ochrana atd. Pokud existují i ​​jiné schémata od stávajících schémat, prosím, konzultujte s výrobcem.

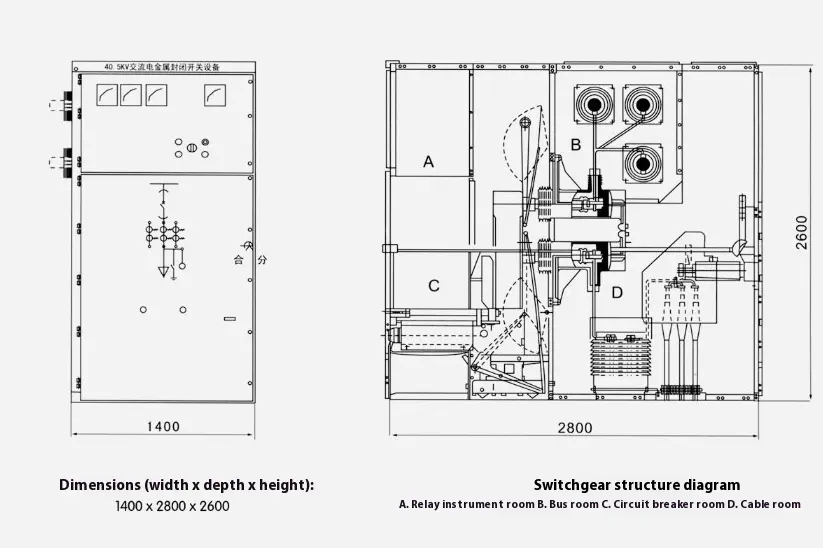

● Strukturální rozměry a schématický diagram zařízení pro posun zbroje zbroje
