Kompletní sada s vysokým napětím

● Aplikace typu KYN28-12 Vysoký napětí Kompletní sada

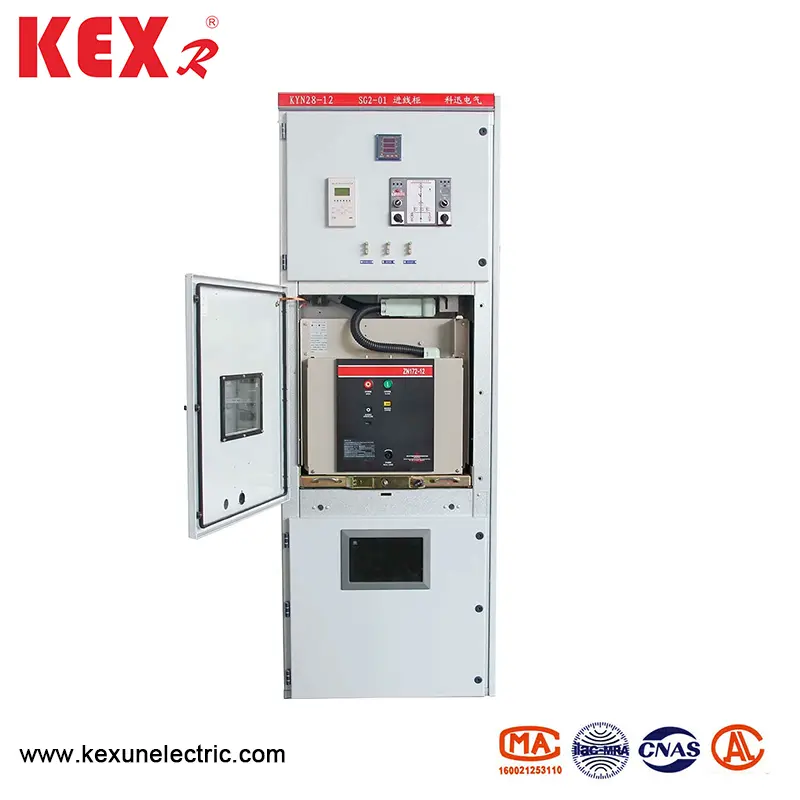

KYN28-12 (GZS1) Kompletní sada s vysokým napětím je třífázové kompletní distribuční zařízení AC 50Hz, které se používá k přijímání a distribuci síťové sítě 3-12KV, chrání a monitoruje obvod. Na panelu reléové komory tohoto produktu lze nainstalovat různé typy komplexních zařízení pro ochranu relé na bázi mikropočítačů a inteligentní kontrolu systému lze realizovat. Má funkce dálkového ovládání, telemetrie, vzdálené komunikace a vzdáleného nastavení a polní síť lze ovládat pomocí sběrnice CAN s komunikačním rozhraním. Má také funkce zabránění nesprávnému úřadu jističe, tlačení a tahání na koutku se zatížením, uzavření uzemňovacího spínače elektřinou, posílání elektřiny v uzemňovací poloze a zabránění vstoupit do živého intervalu omylem, který se zkratku označuje jako „pět prevence“. Skříň může být vybavena VSI (Zn63) a Zn12V vakuovými jističi, jakož i importované vakuové jističe VD4 a vakuové stykače řady VC.

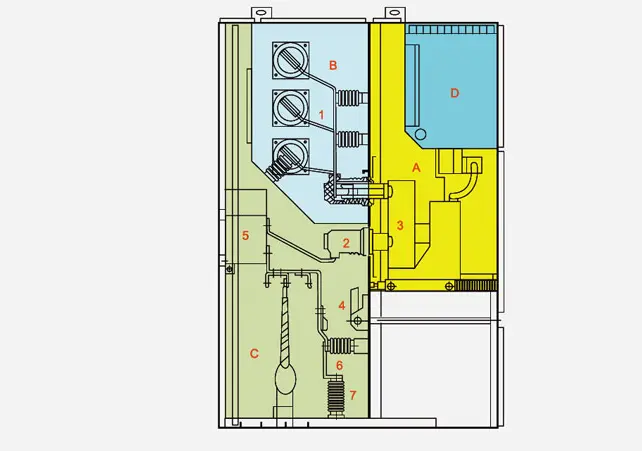

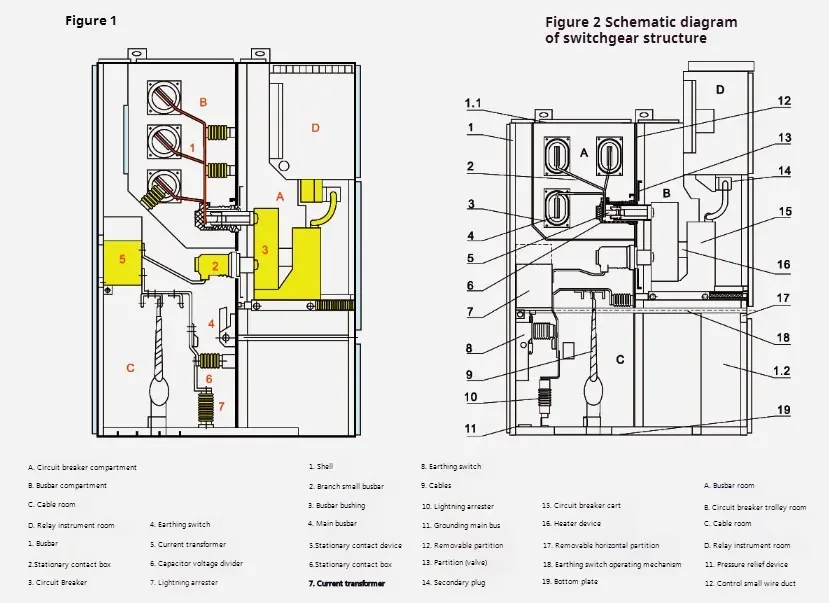

● Struktura grafu KYN28-12 Typ Vysoký napětí Kompletní sada

● Kompletní sada s vysokým napětím splňuje níže uvedené standardy ：

1.ec-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Popis s vysokým napětím Kompletní sada

Shell a rozdělení kompletní sady s vysokým napětím jsou vyrobeny z ocelových desek potažených hliníkem nebo z ocelových desek, které jsou po zpracování a ohnuty pomocí nástrojů CNC stroje, takže sestavená kompletní sada s vysokým napětím může udržovat uniformitu ve velikosti. Ocelová deska potažená hliníkem a zinkem má silnou antiorozi a antioxidační účinky a vysokou mechanickou pevnost. Interiér kompletní sady s vysokým napětím je rozdělen do místnosti s koutkami, autobusovou místností, kabelovou místností a přístrojovou místností relé podle oddílů a skořápka každé jednotky má nezávislé uzemnění. Všechny dveře jsou postříkány elektrostatickým plastem, díky čemuž mají jejich povrchy výhody odolnosti proti nárazu, odolnosti proti korozi a krásný vzhled (barvy mohou uživatelé přizpůsobit).

◆ Shell a oddíl

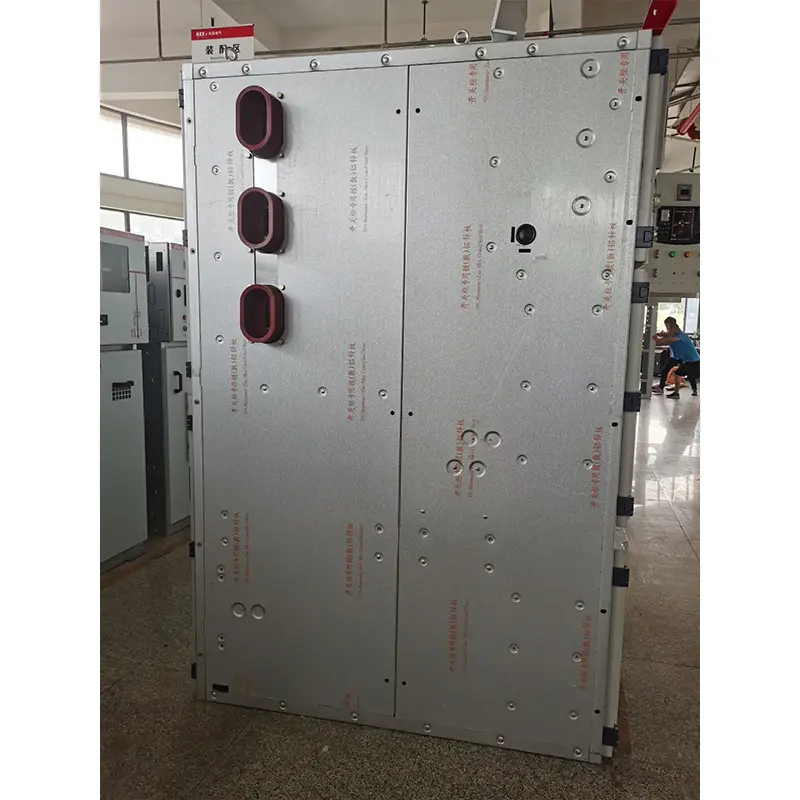

Shell a rozdělení skříně jsou vyrobeny z vysoce kvalitních importovaných zinkových ocelových desek potažených hliníkem, které jsou zakončeny po ohnutém nástroji CNC stroje, takže sestavená kompletní sada s vysokým napětím může udržovat uniformitu velikosti. Má silnou odolnost proti korozi a oxidační odolnost proti oxidaci a má vyšší mechanickou pevnost než stejná ocelová deska. Kompletní sada s vysokým napětím je rozdělena do místnosti s obvody (jistič), autobusovou místnost, kabelovou místnost a reléovou přístrojovou místnost (nízkopěťová místnost) oddílem. Shell každé jednotky je nezávisle uzemněn.

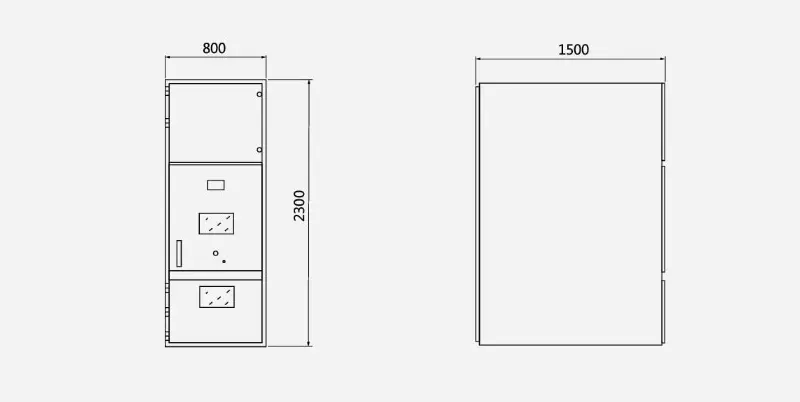

◆ Rozměry

◆ Osnovy rozměrové kresby s vysokým napětím Kompletní sada

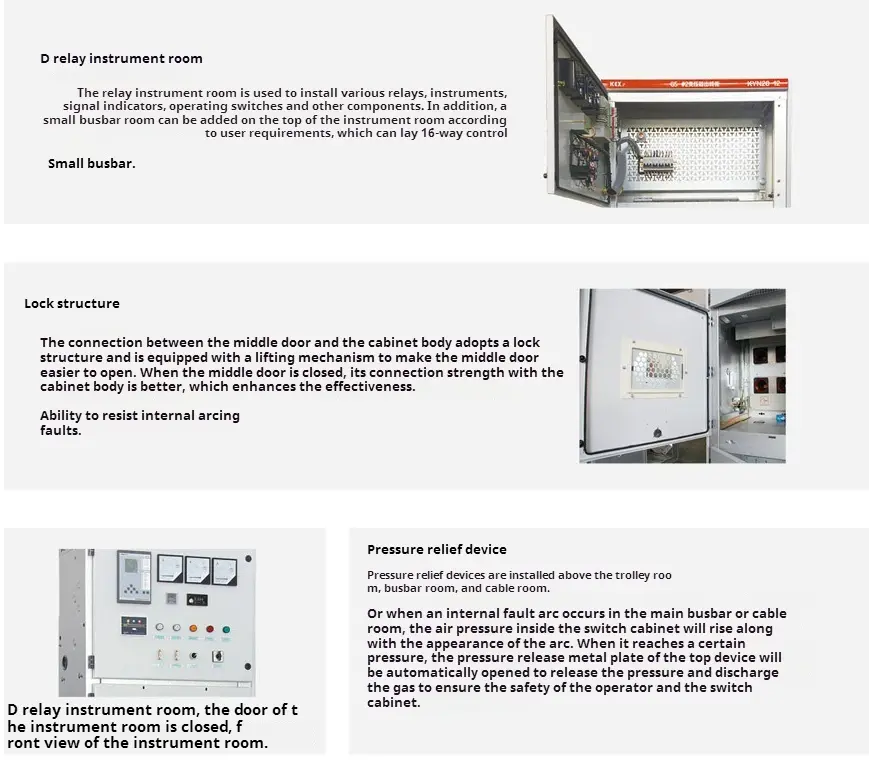

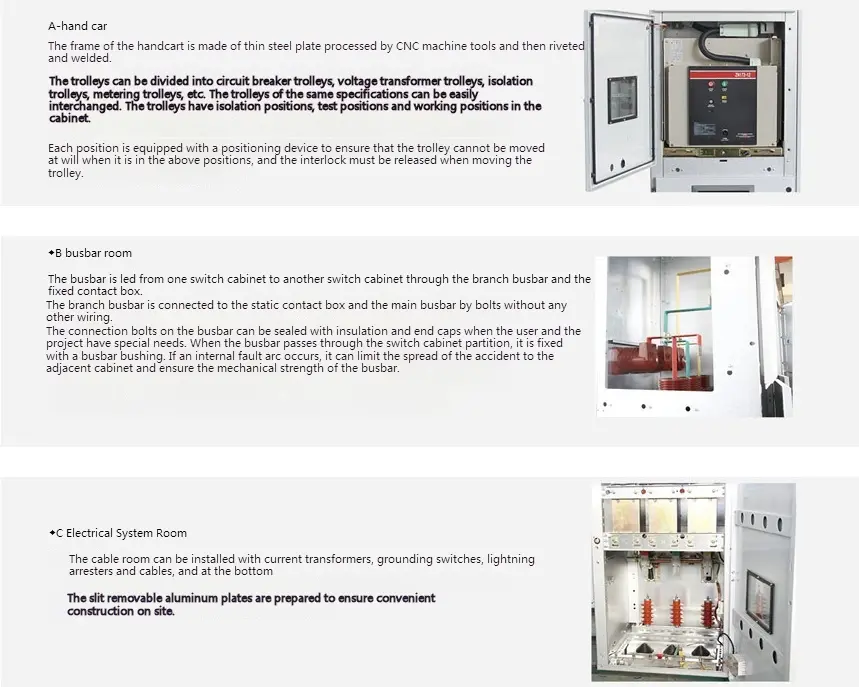

◆ Důležitá součást typu KYN28-12 Vysoký napětí Kompletní sada
