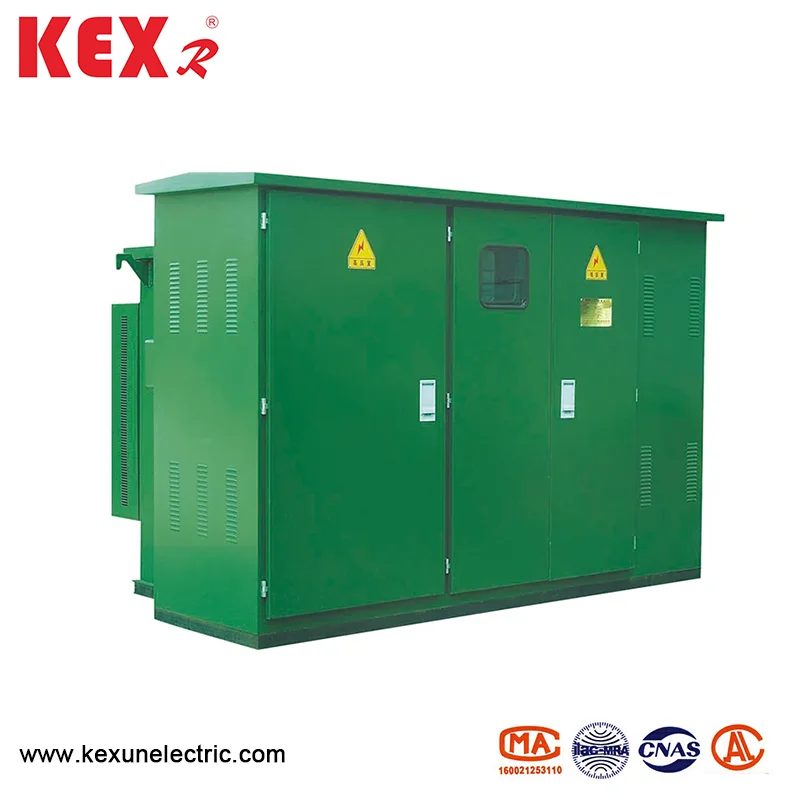

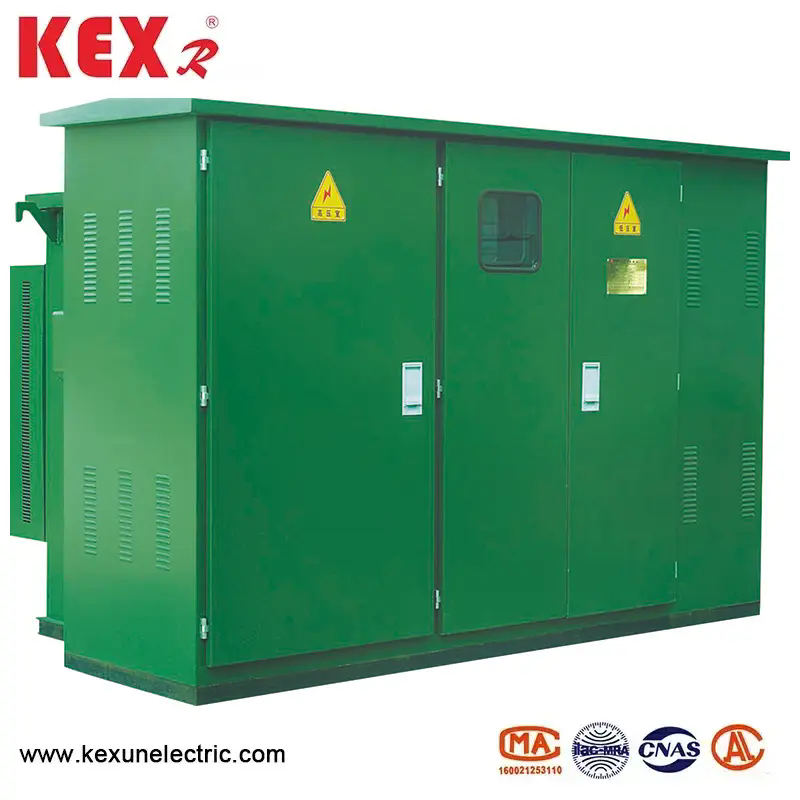

Předinstalovaný americký krabicový transformátor

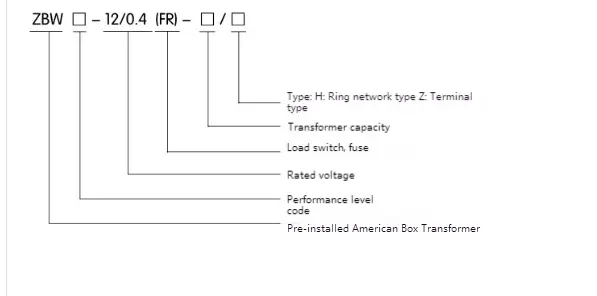

Model a význam

● Podmínky použití

◆ Teplota prostředí: Předinstalovaný americký transformátor krabice by se měl používat v prostředí mezi -30 ~ 40 ℃

◆ Nadmořská výška: pod 4000 m

◆ Rychlost větru: pod 34 m/s

◆ Vlhkost: Průměrná denní relativní vlhkost není více než 95%; Měsíční hodnota relativní vlhkosti není více než 95%

◆ Úroveň odolné proti nárazu: Horizontální zrychlení není více než 0,4 m/s² a vertikální zrychlení není více než 0,15 m²

◆ Sklon instalace: do 3 °

◆ Instalační prostředí: Okolní vzduch není zjevně znečištěn korozivními a hořlavými plyny a v místě instalace nedochází k násilným vibracím.

Poznámka: Při objednávání předinstalovaného amerického transformátoru boxu nad výše uvedené podmínky můžete vyjednávat s naší společností.

● Tabulka technických parametrů

◆ Transformátor

◆ Přepínač načítání

Přepínač zatížení předinstalovaného amerického transformátoru krabice je olejový, třífázový přepínač a pružina operační mechanismus; Může být otevřen a zavřený se zatížením a jeho otevírací a zavírací rychlost nemá nic společného s operační silou. Typy jsou dvou-station, čtyř-station T-typ a čtyř-station V-typ.

◆ Zálohová ochrana pojistky

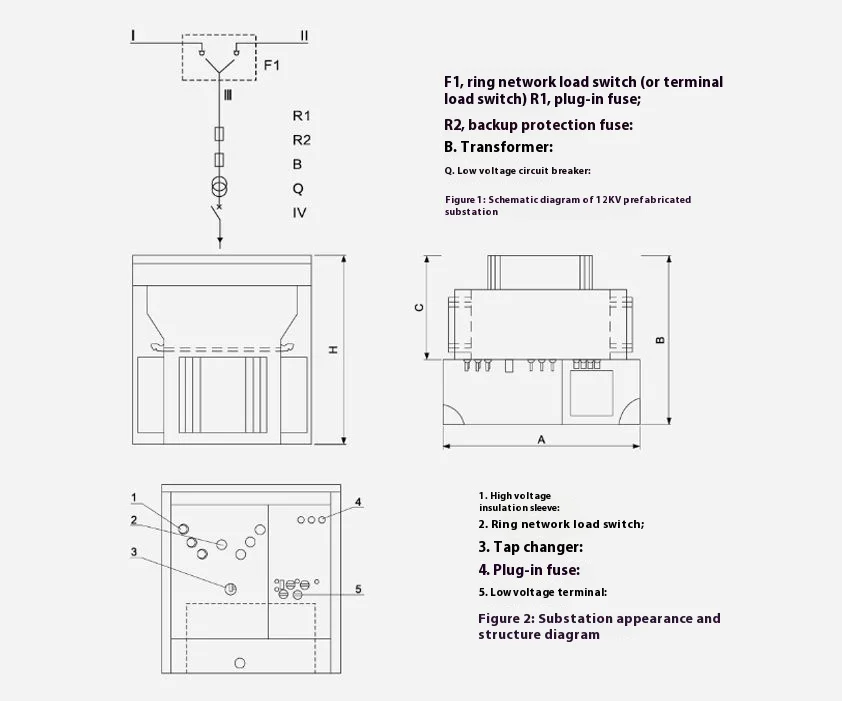

Pojistka předinstalovaného amerického transformátoru krabice je připojena v sérii s pojistkou plug-in v větvi transformátoru (viz R1 a R2 na obrázku 2), aby se vytvořila pojistka na ochranu plného dosahu. Fouká pouze tehdy, když dojde ke zkratu uvnitř transformátoru, takže pravděpodobnost foukání je velmi nízká. Nainstaluje se v horní olejové nádrži a olejová nádrž je třeba otevřít, pokud má být aktualizována.

◆ Připojte pojistku

1. Jádro pojistky předinstalovaného amerického transformátoru boxů má dvě vlastnosti teploty a proudu, tj. K přetížení dochází na konci zatížení, nebo se roztaví, když je teplota příliš vysoká. Pojistka pro ochranu plug-in a záložní pojistka se používají v sérii, která může chránit celý rozsah od několika ampérů po několik tisíc ampérů, a maximální zlomový proud je 50ka.

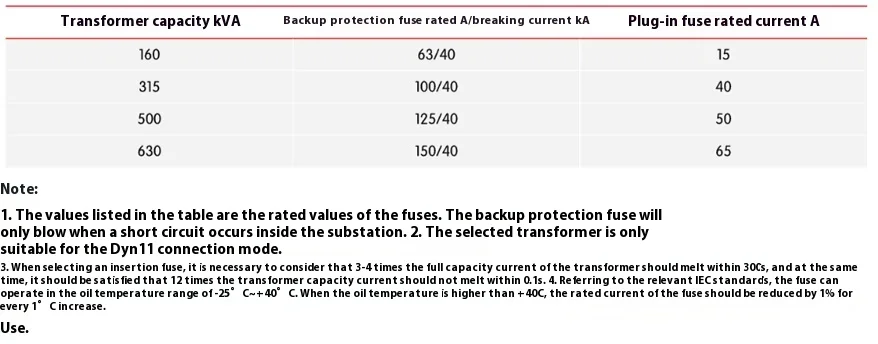

2. Přiměřené přizpůsobení záložní pojistky a pojistky plug-in přímo ovlivní výkon celého transformátoru. V následující tabulce najdete část pokynů pro výběr pojistky v předinstalovaném americkém transformátoru rámečku 10 kV.

3. Plug-in pojistka je prvek, který může nahradit jádro pojistky externě. Při výměně nejprve vytáhněte tlakový kroužek tlakového odpalovacího ventilu horní palivové nádrže, abyste vyvážili tlak uvnitř a vně palivového nádrže. Aby se zajistila bezpečnost operátorů a zařízení, měly by být pojistky plug-in zapojeny a odpojeny, pokud nedochází k zatížení. Proto by měl být přepínač s nízkým napětím vypnut nejprve, aby se odřízl plné zatížení na straně nízkého napětí. Poté by měla být rukojeť na pojistkovém sedadle odšroubována provozní rukojetí a poté by měla být otočena asi o 90 stupňů, aby se odstranila adhezi mezi těsněním a vnější stěnou. Roztavení pojistky by mělo být vytaženo šikmo nahoru po dobu 70-80 mm a měla by zůstat několik sekund. Po vypuštění nějakého oleje na tavenině by měla být tavenina vytažena, aby se zabránilo olejové kapičce z jiných součástí mimo palivovou nádrž. Otřete povrch taveniny čistým bavlněným hadříkem a poté jádro vyměňte. Při výměně nezapomeňte věnovat pozornost parametrům uvedeným na roztaveném jádru a různé parametry nelze nahradit. Schody nahrazení viz příloha 3. Po výměně vložte roztavené jádro do podpěry pojistky a když se rukojeť na roztaveném jádru otočí do uzamykací polohy, ujistěte se, že podložka z nerezové oceli je blízko podpěry pojistky a rukojeť je na šéfovi vznesena, aby se zajistilo, že je rozvodna zcela utěsněna a bez vlhkosti. Poté je přepínač s nízkým napětím opět uzavřen a zdroj napájení lze v tuto chvíli obnovit.

4. Vzhledem k tomu, že předinstalovaný americký transformátor krabice je třífázový systém, ať už se jedná o pojistku na ochranu proti zálohování nebo pojistku plug-in, když se roztaví jednofázová tavenina, mělo by být obecně vyměněna třífázová tavenina, ledaže by bylo stanoveno, že pouze jednofázová tavenina prošla poruchovým proudem.
