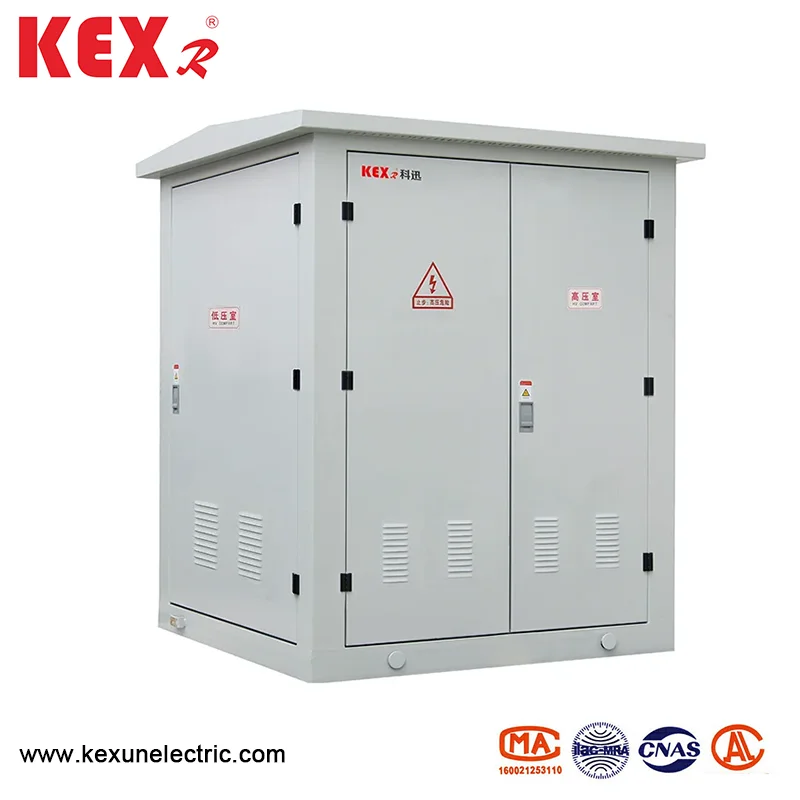

Miniaturizovaná evropská rozvodna typu krabice

◆ Celková struktura

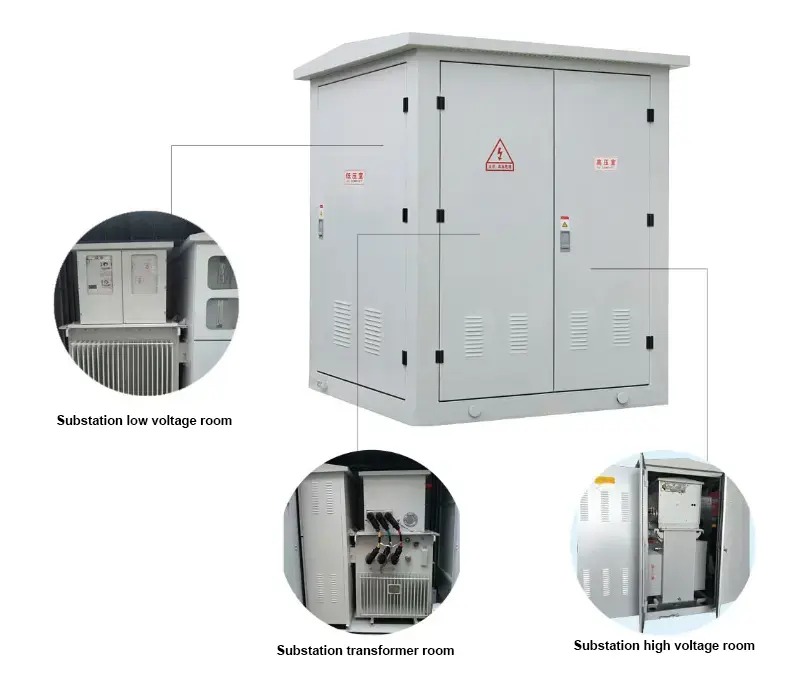

1. YB □ -12 Miniaturizovaná evropská rozvodna typu krabice se rozdělí hlavně do tří částí: vysokopěťová přepínací místnost, transformátorová místnost a nízkonapěťová spínací místnost, která lze transportovat samostatně.

2. Produkt přijímá jedinečný design rozptylu tepla ve velkém cyklu, aby byla zajištěna hladina zvýšení teploty produktu, a oddělené utěsnění mezi pokoji nebude mezi pokoji vytvářet výměnu tepla.

3. Shell produktu je vyroben z vysoce kvalitní desky z nerezové oceli. Všechny části struktury ocelové desky podstoupily speciální ošetření proti korozi a struktura desky z nerezové oceli má silnou odolnost proti korozi a dobrou mechanickou pevnost.

4. Produkt lze přímo nainstalovat uvnitř bez dalšího nadace budovy, což šetří náklady a prostor a je vhodné k instalaci.

◆ Komora s vysokým napětím

SF6 naplněný rozváděč plynné plyn nezávisle vyvinutý naší společností je přijat pro vysoké napětí a všechny rozváděče a přípojky jsou utěsněny v uzavřené krabici z nerezové oceli bez exponovaného nabitého těla venku. Bezpečný provoz a vysoká spolehlivost; Plně modulární design, všechny moduly si mohou realizovat režim připojení vedlejších vývodů a nejvyšší expanze podle požadavků na spotřebu energie a splnit potřeby schématu napájení v maximální míře.

◆ Komora s nízkým napětím

Vstupní a výstupní linky s nízkým napětím jsou vyrobeny z nových jističů z kusů, které mají malé velikosti, bez oblouku a snadno se vyměnitelné. Multifunkční inteligentní komplexní ovladač ochrany a nové integrované zařízení pro kompenzaci výkonu reaktivního výkonu.

◆ Transformátorová komora

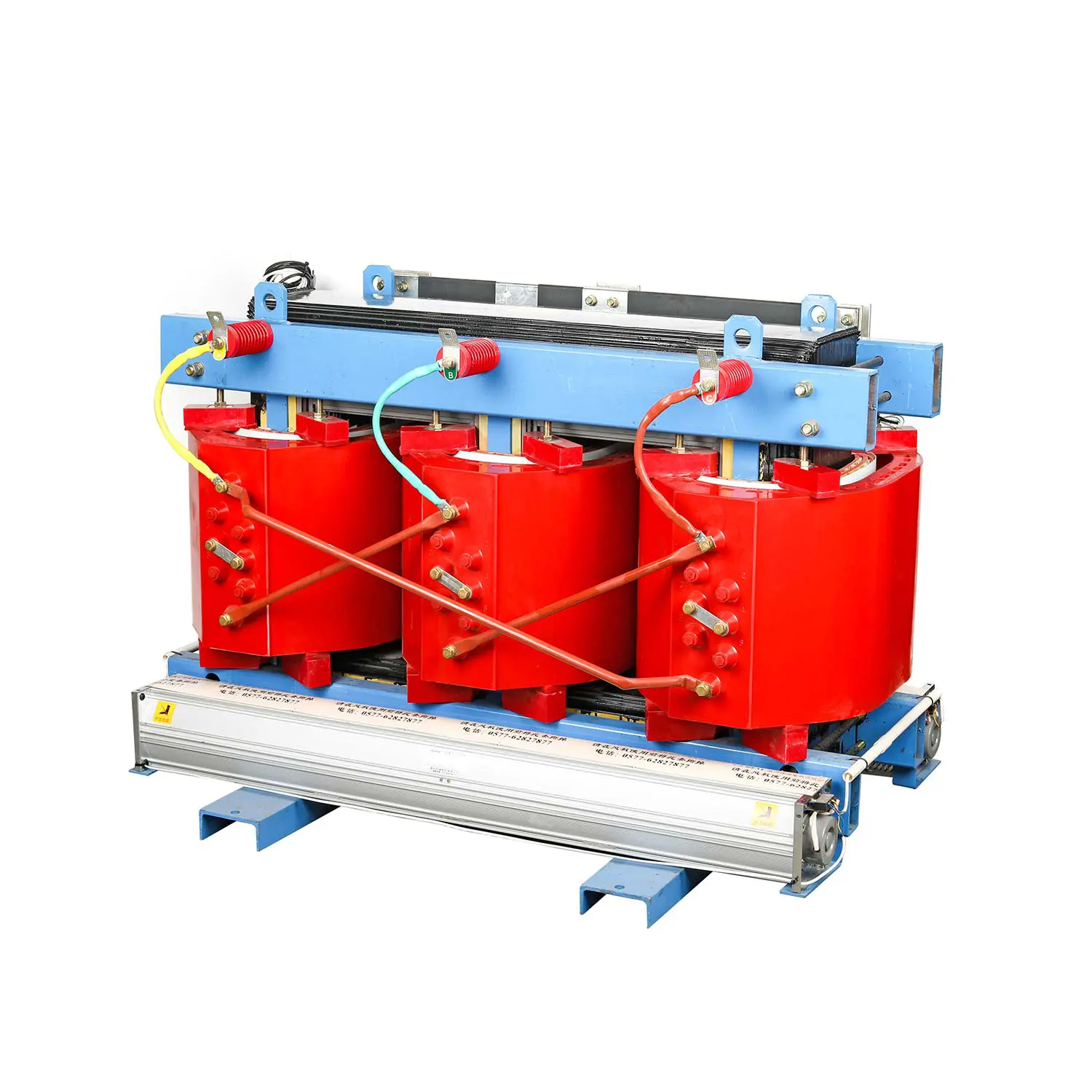

Transformátor je plně izolován epoxidovou pryskyřicí a hladina izolace a odolnosti proti teplu je F a transformátor nemá žádné materiály podporující spalování a nevytváří žádný plyn ani jiné meziprodukty, které během provozu nepřispívají k životnímu prostředí, takže má charakteristiku dobré retardance plamene, ochrany životního prostředí a úspory energie.

◆ Interní odkaz

Transformátor napětí a čínský solidní spínač jsou spojeny pevným izolovaným kabelovým příslušenstvím společnosti, které jsou zcela izolované a bezpečné a spolehlivé

● Funkce a vlastnosti

Vysokopěťová komora miniaturizované evropské boxové rozvodny se skládá z přepínače vysokého napětí, pojistky s vysokým napětím a světle, které mohou zastavit přenos výkonu a zároveň mít přetížení a ochranu zkratu. Nízkonapěťová komora je složena z nízkonapěťového spínače vzduchu, proudového transformátoru, amprelingu a voltmeru. Miniaturizovaná evropská rozvodna boxu přijímá přední technologii zpracování a má dobrou odolnost proti korozi a odolnost proti opotřebení. Jeho výhody jsou flexibilní kombinace, pohodlná přeprava, instalace a stavba, nízké náklady, žádné znečištění a bezpečný a spolehlivý provoz. Současně je miniaturizovaná evropská krabicová rozvodna zařízení s vysokým stupněm automatizace a je navržena inteligentně, které může plně chránit všechny části a uspokojit potřeby bez dozoru. Obecně lze říci, že miniaturizovaná evropská krabici je typ transformátoru boxu, který šetří investice a získá nejrychlejší efekt.

● Komora s vysokým napětím

Komora s vysokým napětím je obecně chráněna kombinací spínače a pojistky zatížení. Poté, co je foukána jedna fáze pojistky, třifázové výlety propojení. Přepínače zatížení jsou k dispozici v typu stlačeného vzduchu, typu vakua, typu síry hexafluoridu atd., Které mohou distribuovat operační mechanismus a realizovat automatickou upgrade; Pojistka je pojistka omezujícího proud s vysokým napětím s útočníkem, který má spolehlivou akci a velkou lámací kapacitu. Hlavní technické parametry najdete v níže uvedené tabulce. U transformátorů nad 800 kVA lze pro ochranu vybrat jističe vakuových obvodů, jako jsou Zn12, Zn28 a VS1.

● Komora s nízkým napětím

Hlavní přepínací strana nízkonapěťové komory přijímá univerzální nebo inteligentní jistič obvodu, který může selektivně chránit obvod; Výstupní spínač přijímá nový typ plastového spínače, který má malý velikost a krátký v oblouku, až 30 obvodů; Pro uživatele si můžete vybrat režimy stykače a bezkontaktního přepínání.

● Transformátor

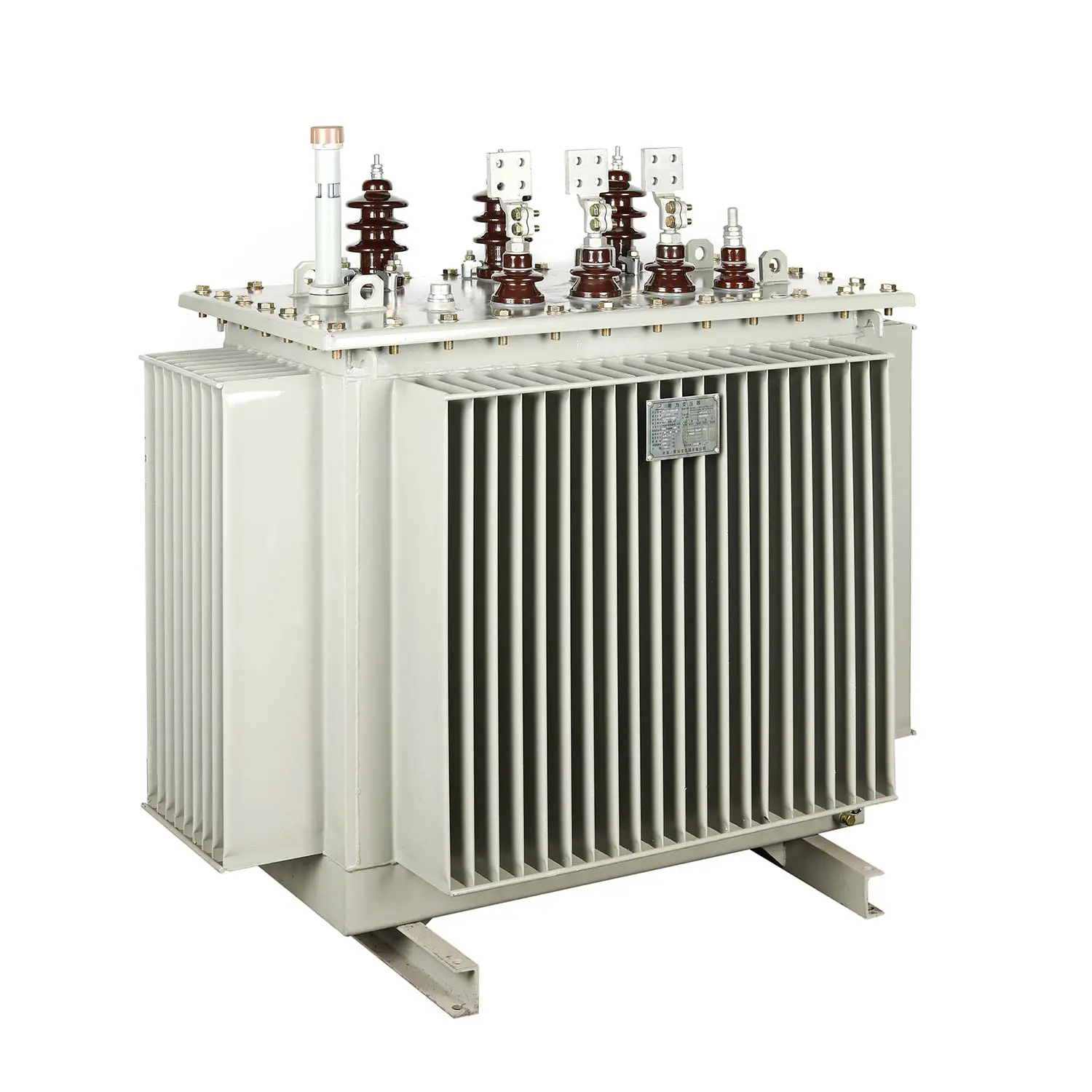

YB □ -12 Miniaturizovaná evropská rozvodna typu krabice Vyberte si s nízkým ztrátou, olej-ponořenou, plně utěsněné transformátory řady S9, S10 a S11, nebo si vyberte vstupní a výstupní transformátory, které vyberte vstupní a výstupní izolované papírové transformátory.

● Tabulky parametrů výkonu

◆ Technické parametry spínače zatížení

◆ Technické parametry pojistky s vysokým napětím

◆ Technické parametry jističe s nízkým napětím

● Podmínky použití prostředí

◆ Nadmořská výška: Miniaturizovaná evropská rozvodna typu krabice by měla být použita do 4000 metrů

◆ Teplota: -25 ~ 40 ℃

◆ Relativní vlhkost: Denní průměr není více než 95%a měsíční průměr není více než 90%;

◆ Místo instalace: Žádný oheň, nebezpečí výbuchu, vodivý prach, chemický korozivní plyn a násilné vibrace. Pokud jsou výše uvedené podmínky překročeny, mohou uživatelé konzultovat s naší společností.

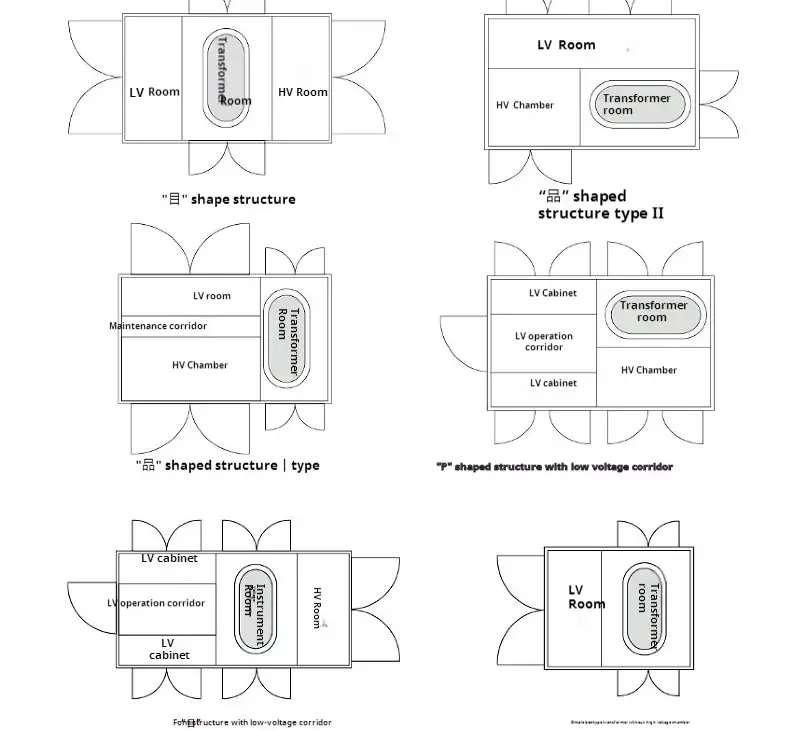

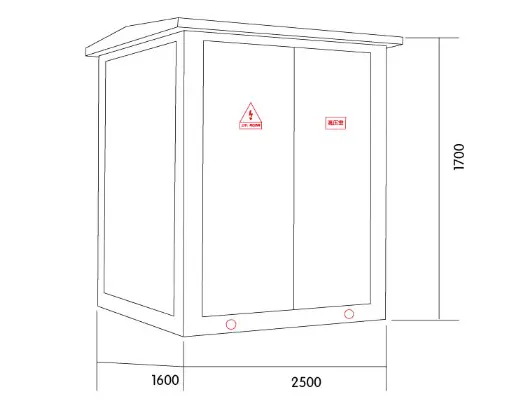

● Dimenze rozvržení

● Proč zvolit Kexr?

◆ Výhody produktu: Naše miniaturizovaná evropská rozvodna typu krabice má mnoho patentů a předává různé certifikace (ISO9001,3c atd.) ， Vynikající kvalita produktu je základem našeho oporu.

◆ Cenové výhody ： Z pohledu zákazníka se Kexr domnívá, že malé zisky, ale rychlý obrat může způsobit, že podniky přežijí po delší dobu. Proto je cena produktu KEXR nižší než průměr odvětví a přijímáme krok za krokem ceníku a více nákupů přinese více slev.

◆ Výhody zajištění kvality: Poskytujeme záruku 12-24 měsíců pro většinu produktů KEXR, což přesahuje záruku většiny našich vrstevníků.

◆ Unikátní schéma přizpůsobení: Vzhledem k individuálním potřebám zákazníků můžeme produkovat přizpůsobené produkty tak, aby splňovaly různé scénáře využití.
