Podzemní rozvodna

● Přehled produktu

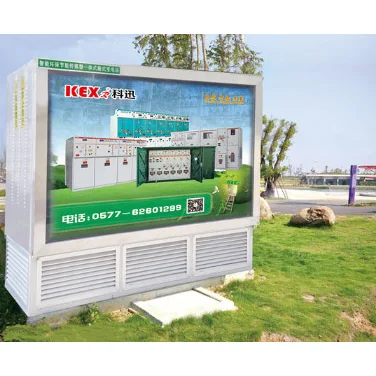

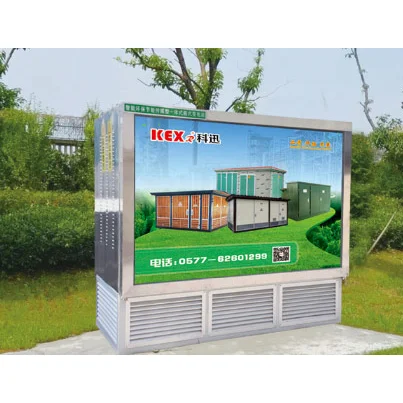

Krajina typu YBD-12 Underground rozvodna odpovídá konceptu městského ekologického designu, zabírá malou oblast a zkrášluje životní prostředí. Je vhodný pro silnice městského provozu, obytné oblasti, letiště, stanice, mimo vysokou místu a další místa a stane se trendem transformace zařízení pro městské distribuční síť.

● Model Vysvětlení typu YBD-12 Krajina podzemní rozvodna

Ve srovnání s tradiční rozvodnou krabice má podzemní rozvodna následující zjevné výhody ：

▶ Estetika a environmentální harmonie

Obyčejná krabici zabírá velkou plochu, která nelze dobře koordinovat s okolním prostředím a podzemní rozvodna má malou distribuční krabici, která neovlivní okolní prostředí.

▶ Úspora energie

Úspora energie a snížení spotřeby se staly konsensem celé společnosti. Transformátory preferované pro podzemní rozvodnu typu YBD-12 jsou transformátory s nízkými ztrátami, jako jsou řada S11, řada S13 a řada SBH15, vybrána podle poptávky a nabídky uživatelů.

▶ Snížení hluku

Hluk transformátoru pochází z železného jádra a výška ze země v běžném transformátoru boxu je obecně asi 1,2 m, což snadno ovlivňuje spánek lidí. Podzemní rozvodna typu YBD-12 je instalována pod zemí jako celek a její hluk lze zjevně snížit, což má na obyvatele malý dopad.

▶ Vytvořte hodnotu pro zákazníky

Krajina podzemní rozvodna může být zcela prefabrikována v Kexunu, s krátkým výrobním cyklem, malými investicemi a rychlým efektem. Podzemní rozvodna nainstalovaná na městských hlavních silnicích a dálnicích je zařízení pro přepínání na zemi na zemi a jeho pozice na reklamní světelné box poskytne zákazníkům reklamní výhody po dlouhou dobu.

▶ Vysoká automatizace

Podzemní rozvodna typu YBD-12 může hlásit stav provozního stavu vysokopěťového a nízkého napětí na řadič prostřednictvím komplexního měření a řídicího zařízení pomocí bezdrátové síťové technologie GPRS, což výrazně usnadňuje provoz a použití rozvodny.

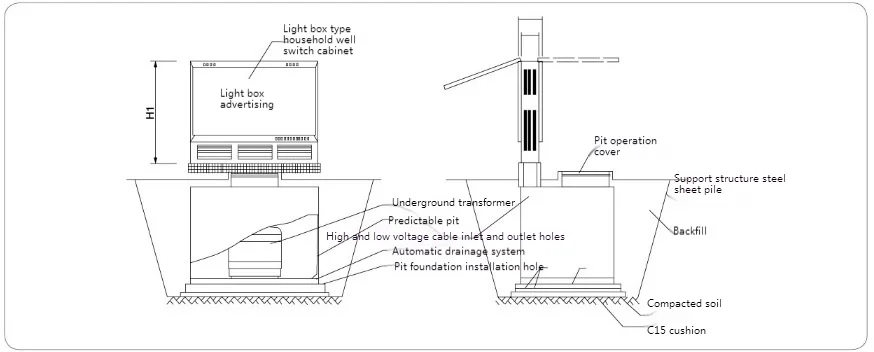

● Instalační schéma typu YBD-12 Krajina podzemní rozvodna

Poznámka:

1. výše uvedené rozměry jsou pouze pro informaci. Při objednávce skutečných rozměrů naleznete na výkresech poskytnutých výrobcem.

2. Produkt se skládá z podzemního transformátoru, venkovního přepínače světla a prefabrikované jámy. Jedná se o kompletní sadu vybavení předem sestaveného v továrně a skořápku spínací skříňky se světlem je vyrobena z nerezové oceli;

3. Prefabrikovaná jáma je plně utěsněná a vodotěsná, povrch horního krytu jámy je zdoben dlaždicemi čtvercové podlahy a spodní krabička jámy je vyrobena z kovové keramiky, která je podrobena ošetření proti korozi, podle požadavků GB/T19285 "inspekce korozivního strojírenství";

4. Horní kryt jámy je vybaven otevřeným průlezem. Po otevření průlezu je podporován a umístěn válcem. Prostřednictvím průlezu lze pozorovat a provozovat pracovník podzemního transformátoru, aby vstoupil do jámy pro bezpečnostní připojení kabelů.

5. Navrhuje se, aby šrouby tryskaly vloženy podle velikosti nadace jámy. Poté, co je jáma na místě a pevná, upevněte půdu podle horizontu a poté rostlin.

● Designové výkresy dvou typických schémat

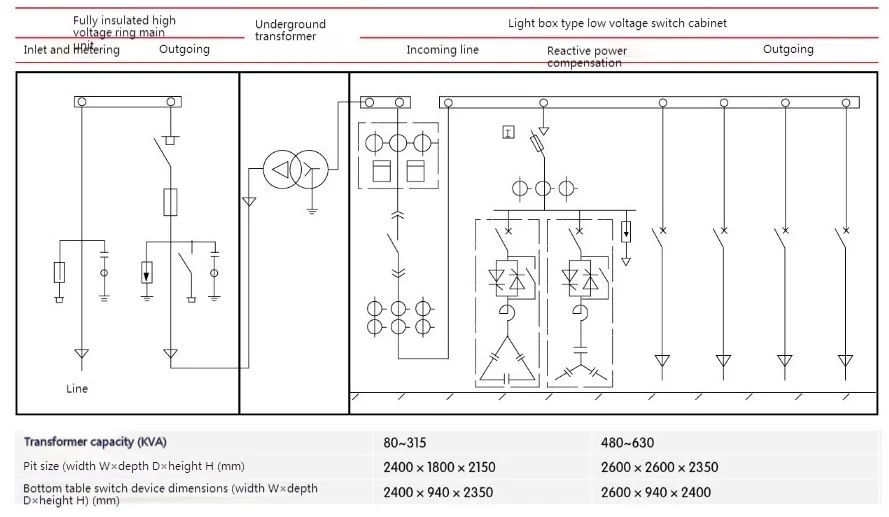

◆ HV HV Prsten Hlavní Uniy+Underground Transformer+Mestorel nízkých napětí ：

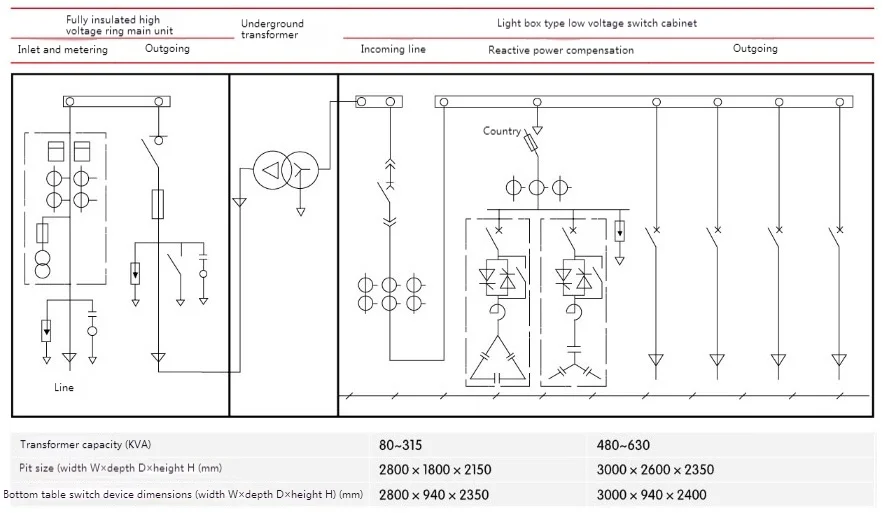

◆ Hlavní jednotka HV HV kruh+měření vysokého napětí+podzemní transformátor+podavač LV ：
