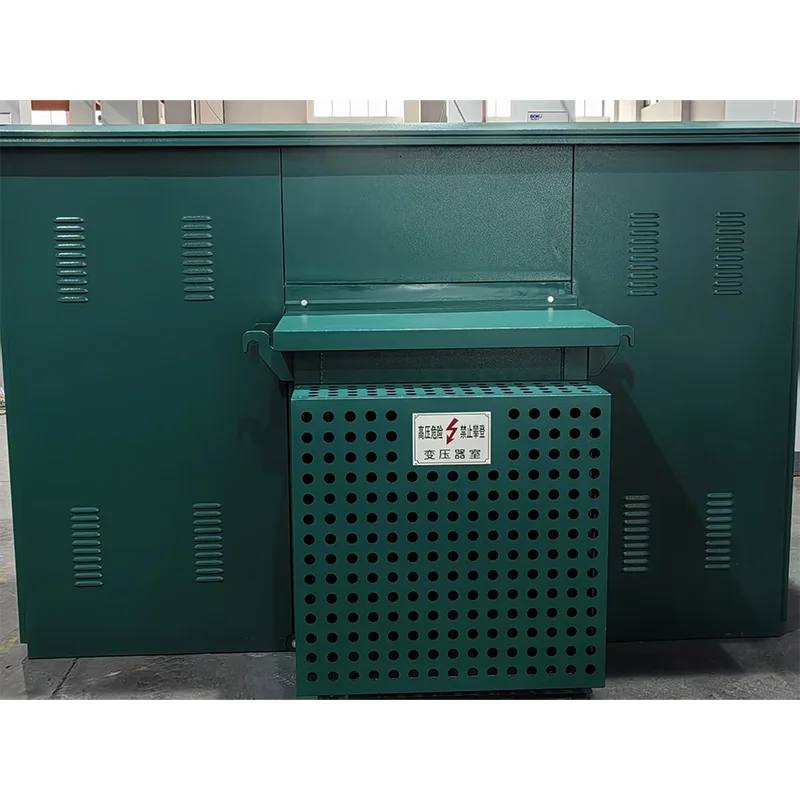

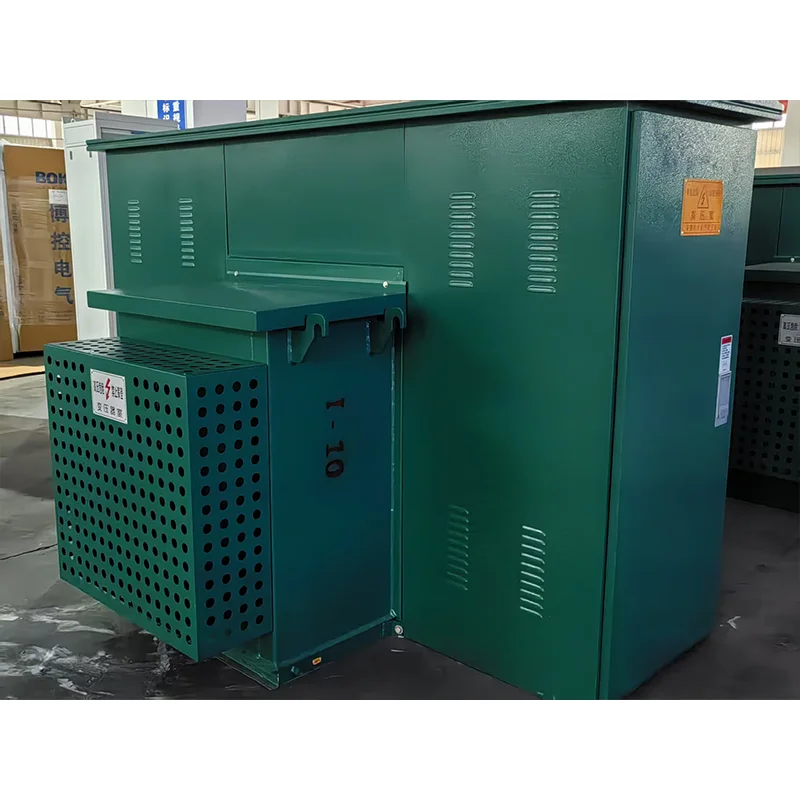

Předinstalovaná kabinet typu americké krabice

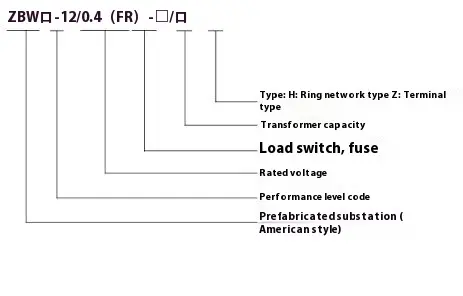

● Výhody produktu

1. Předinstalovaná americká skříňka typu krabice má kompaktní a standardní strukturu, malý podlahový prostor, mnohem méně než evropský typ se stejnou kapacitou.

2. Uzavřená, izolovaná struktura, silná bezpečnost.

3. předinstalované americké skříňky typu krabice přijímá transformátory s nízkou ztrátou, nízkým hlukem, nízkým nárůstem teploty, silnou kapacitou přetížení, odporem zkratu a silnou odolnost proti nárazu zajišťuje vysoký výkon produktu.

4. Přijměte různá řešení, která vyhovují přizpůsobeným potřebám zákazníků a vypořádejte se s různými scénáři využití.

● Struktura skříně

◆ Celkové rozložení

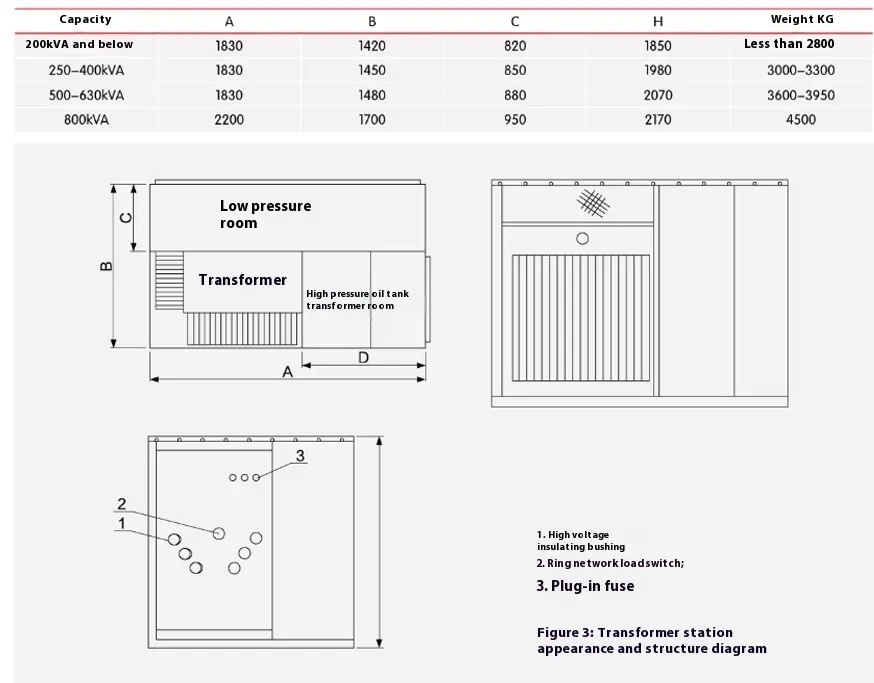

Vzhled a struktura 10kV předinstalovaného kabinetu typu americké krabice je znázorněna na obrázcích 2 a 3. Olejová nádrž je rozdělena do dvou částí, horní část je vysokotlaká olejová nádrž a spodní část je nádrž na transformátor. Obě části jsou pouze elektricky připojeny a olej je blokován. Schematický diagram je znázorněn na obrázku 1, ve kterém řádky „I“ a „I“ jsou podavače sítě smyček, „LL“ větve jsou větve transformátoru a „V“ je nízkonapěťový výstup. Skříň může být použita jak v systému napájení sítě Ring Network, tak v systému terminálu a konverze je velmi pohodlná. Síť linky a větev „Lⅲ“ se přepíná pomocí spínače zatížení prstencové sítě. Současně je příchozí terminál vysokopěťové strany transformátoru vybaven pojistkami zálohování a plug-in pojistky, aby se chránila porucha zkratu a přetížení a nadměrná ochrana teploty větve. Současně lze také nainstalovat vysoce napěťové zobrazovací zařízení a zatčení blesku. Nízkonapěťový konec transformátoru je na výstupu po průchodu měřičem a jističem s nízkým napětím.

◆ Transformátor

Předinstalovaná americká skříňka typu krabice Adopted Transformátor ponořeného olejem s olejem S11 s nízkou ztrátou, nízkým nárůstem teploty a nízkým šumem. Plně uzavřená struktura účinně izoluje znečištění ovzduší a degradaci izolace způsobené vlhkostí. Vlnitý list skořápky olejové nádrže má funkce rozptylu a chlazení tepla a účinně snižuje vnitřní tlak.

◆ Přepínač zatížení terminálu pro dvě stanice

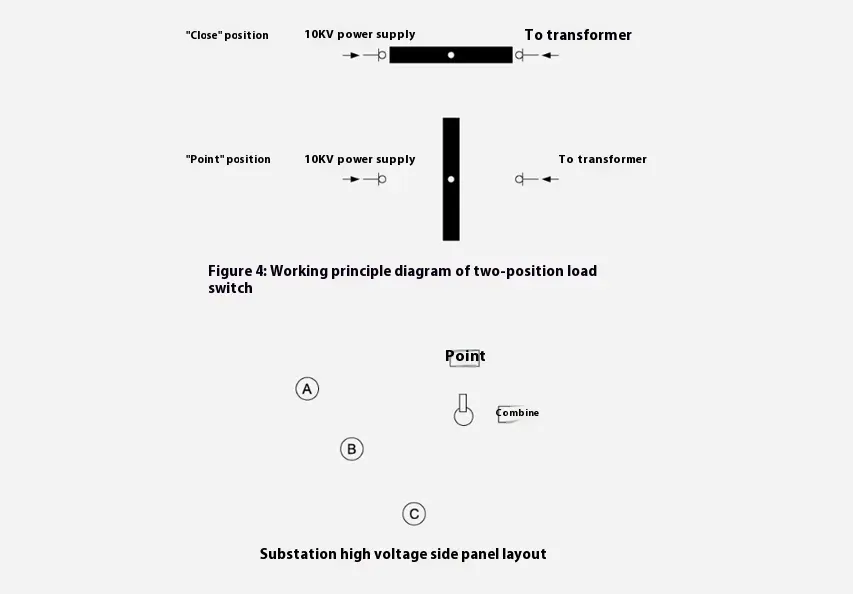

Jeho strukturální diagram je znázorněn na obrázku 4, ve kterém je „i“ připojen k vysoce napěťovému příchozímu terminálu. Během provozu uživatel vloží speciální provozní rukojeť do rotujícího hřídele spínače zatížení a otočí jej 90 stupňů proti směru hodinových ručiček a spínač zatížení se otočí do polohy „vypnuto“. Přepínač zatížení terminálu odřízne pouze větev transformátoru v režimu napájení terminálu nebo funguje při výměně pojistkového jádra plug-in, takže spínač záporného zatížení terminálu má pouze dvě polohy vypnuto a zapnuto a provozní síla je také malá kvůli jeho malé velikosti. Aby se snížilo znečištění oleje v olejové nádrži, se navrhuje, aby uživatel před provozováním spínače zatížení vypnul spínač s nízkým napětím, aby se snížilo zatížení tlaku.

◆ Ochranná pojistka

Ochranná pojistka předinstalované americké skříňky typu krabice je spojena v sérii s pojistkou plug-in v větvi transformátoru (viz R1 a R2 na obrázku 2), aby se vytvořila pojistka na ochranu plného dosahu. Fouká pouze tehdy, když uvnitř skříně dojde k chybě zkratu, takže pravděpodobnost foukání je velmi nízká. Nainstaluje se v horní olejové nádrži a olejová nádrž je třeba otevřít, pokud má být aktualizována.

◆ Vložte pojistku typu

Její jádro tání má duální citlivost (teplota a proud), tj. Roztaví se, když se na stranu zatížení selže (přetížení nebo nadměrná teplota). Pojistka pro pojistku a záložní pojistky se používají v sérii, která může chránit celý rozsah od malého proudu (několikrát v) po velký proud (několik desítek kiloamperů), a maximální rozbitý proud je 50ka.

Poznámka:

1. Všechny uvedené v tabulce jsou hodnocení pojistek. Pojistka ochrany zálohy je foukána pouze tehdy, když je uvnitř předinstalované americké skříňky zkruhu chyba zkratu.

2. Vybraný transformátor je vhodný pouze pro režim připojení dyn11.

3. Při výběru vložené pojistky by se mělo za to, že 3-4násobek plné kapacitní proud transformátoru by se měl roztavit do 300 s a zároveň by mělo být uspokojeno, že 12násobek plné kapacitní proud transformátoru by se neměl roztavit, když se použije 0,1S.

4. Podle standardů IEC může pojistka fungovat v politickém rozsahu -25 ℃ ~+40 ℃. Pokud je teplota oleje vyšší než +40 ℃, měl by se jmenovitý proud pojistky snížit o 1% pro každý 1 ℃ zvýšení.

◆ Typ loket a typ „t“ typu kabelového kabelu

Vysokopěťové příchozí a odchozí linie 12kV předinstalovaného amerického tabinu typu krabice přijímá kabel přicházející a odchozí linie a vysokopěťový napájecí zdroj je veden z olejové nádrže izolačními rukávy epoxy. Aby se usnadnil test továrny a přijetí uživatele, mají samotné izolační rukávy schopnost odolat frekvenci 10 kV vydrží napětí a impuls blesku odolávat napětí. Před instalací hlavy kabelu je nutné vědět, zda uživatel vyžaduje zatčení Lightning. Je-li to nutné, jedna sada izolačních rukávů na příchozích a odchozích liniích smyčky přijímá typ dvojitého průchodu a druhá sada přijímá typ s jedním průchodem.

Vyberte loketní nebo T kabelovou hlavu ve tvaru T, která odpovídá kabelovému sekci, vyčistěte vnitřní a vnější povrchy a povrch izolačního rukávu bezvodým ethanolem, naneste na povrch rukávu trochu vakuového silikonu 7501 a nainstalujte jej podle speciálních instalačních specifikací kabelové práce. Na druhém konci izolačního pouzdra o dvojitém průchodu nainstalujte stejným způsobem speciální plně uzavřený oxid oxidu zinečnatého. Viz pokyny pro instalaci hlavy kabelu.

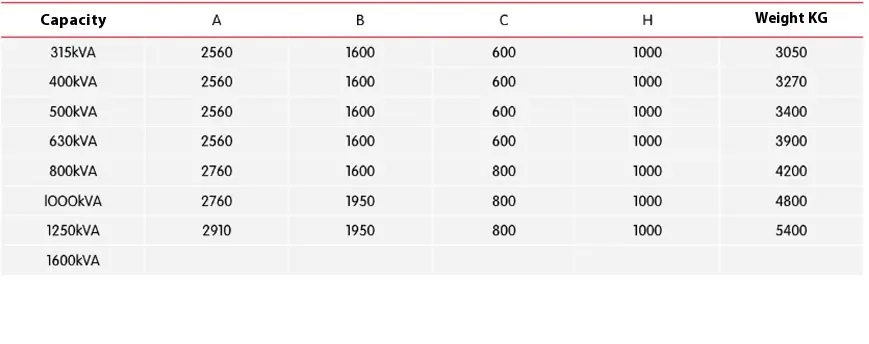

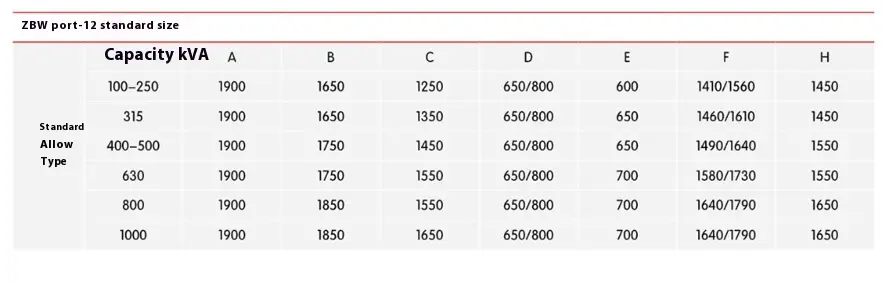

● Rozměry předinstalovaného kabinetu amerického typu krabice
