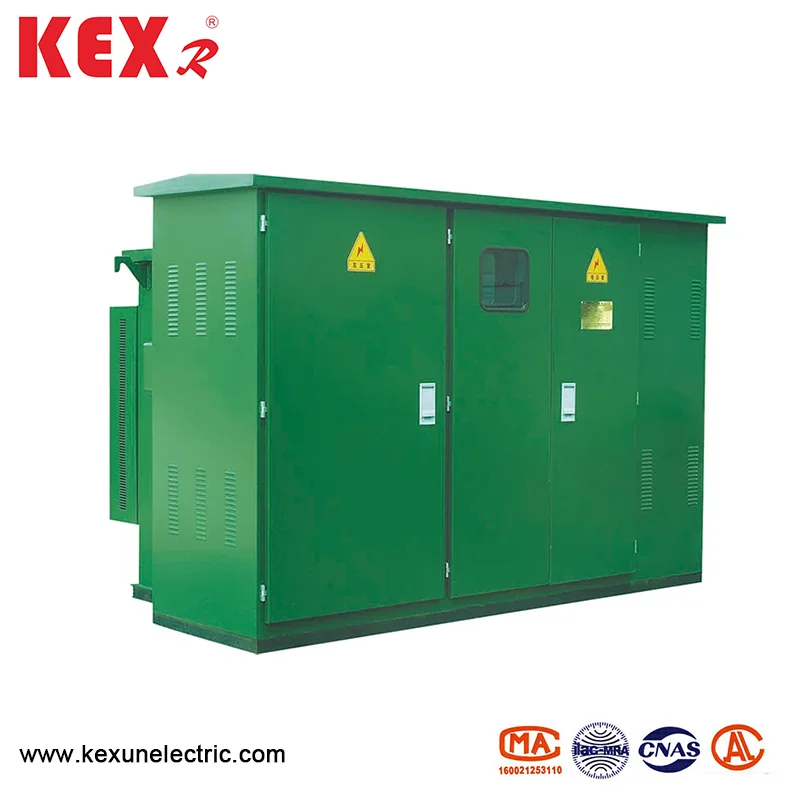

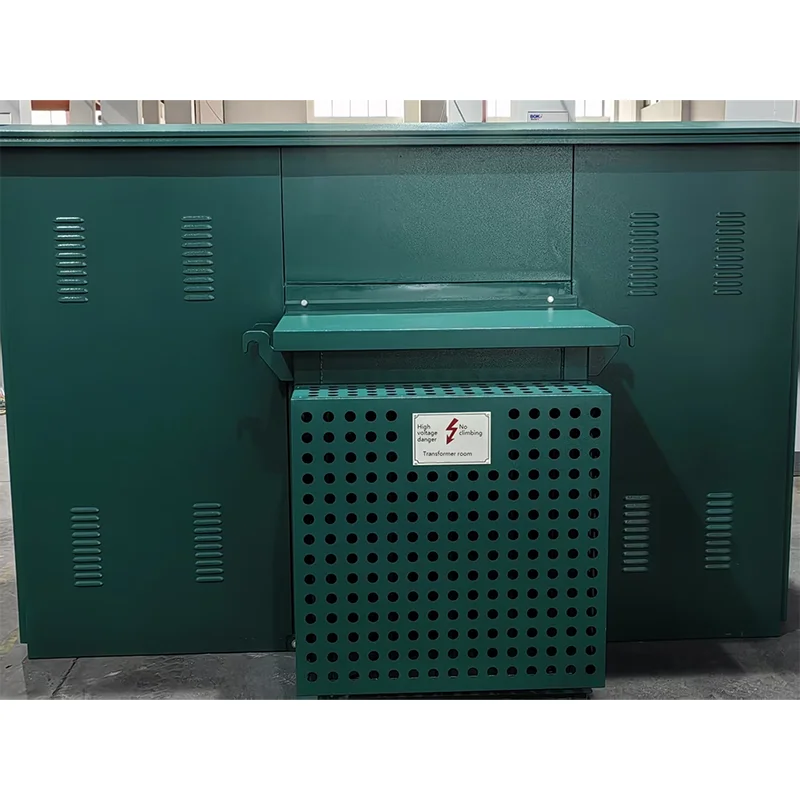

Předinstalovaná rozvodna amerického typu krabice

● Charakteristiky struktury produktu

◆ Předinstalovaná rozvodna typu amerického typu ZBW-12 má kompaktní strukturu a malý objem, což je pouze asi 1/3 ~ 1,5 z domácího evropského transformátoru krabic se stejnou kapacitou, čímž výrazně snižuje podlahovou plochu.

◆ Rozvodna přijímá plně zapečetěnou a plně izolovanou strukturu bez izolační vzdálenosti a spolehlivě chrání osobní bezpečnost.

◆ Vysokopěťové zapojení lze použít pro kruhovou síť i terminál s flexibilním režimem napájení a vysokou spolehlivostí.

◆ Vynikající výkon transformátoru: nízká ztráta, nízký hluk a nárůst nízké teploty; Silná kapacita přetížení, odpor zkratu a odolnost proti nárazu.

◆ Splňte všechny druhy požadavků na nízký napětí, které lze vybrat podle schématu nebo navržené sami.

● Tabulka technických parametrů

● Pojistka

Strana vysokého napětí předinstalované rozvodny amerického typu krabice je poskytována s ochranou plného rozsahu pomocí série připojení pojistky zálohování a pojistky, což je v zásadě jednoduché, ekonomické a spolehlivé; Pojistka ochrany proti zálohování je olej-ponořená vysokopěťová pojistka omezující proud s velkou lámací kapacitou. Pouze tehdy, když transformátor selže interně, je pojistka plug-in vybavena dvojitě citlivou pojistkou, která může poskytnout dvojitou ochranu proudu a teploty. Po vyfouknuté pojistce s dvojitou citlivou lze na místě snadno vyměnit pojistkové jádro.

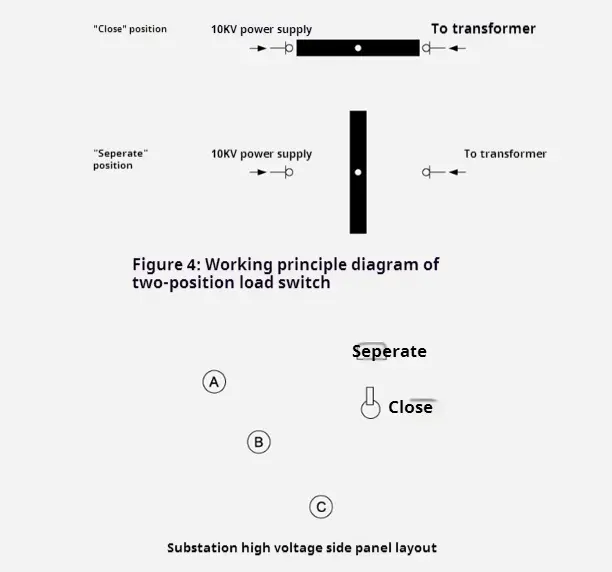

● Struktura a provozní sekvence

1. Rozložení

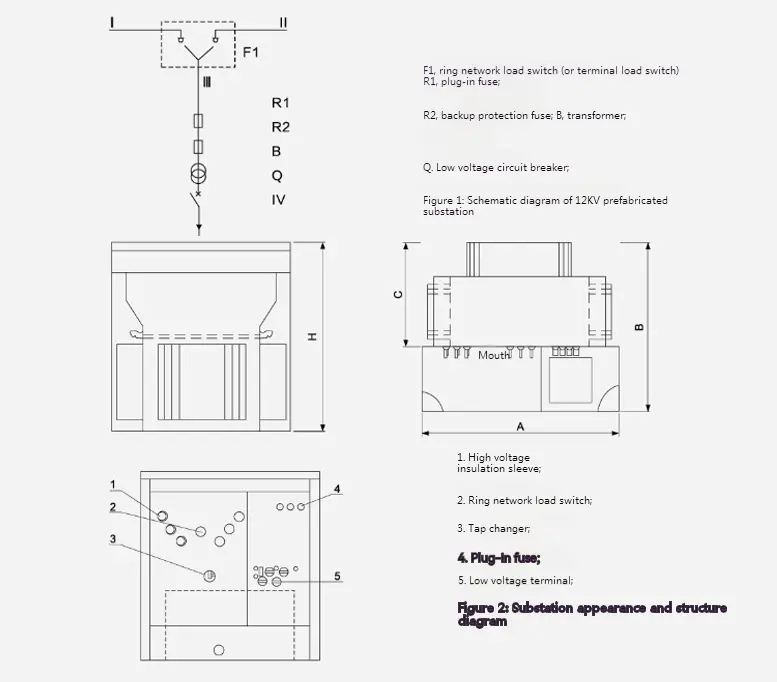

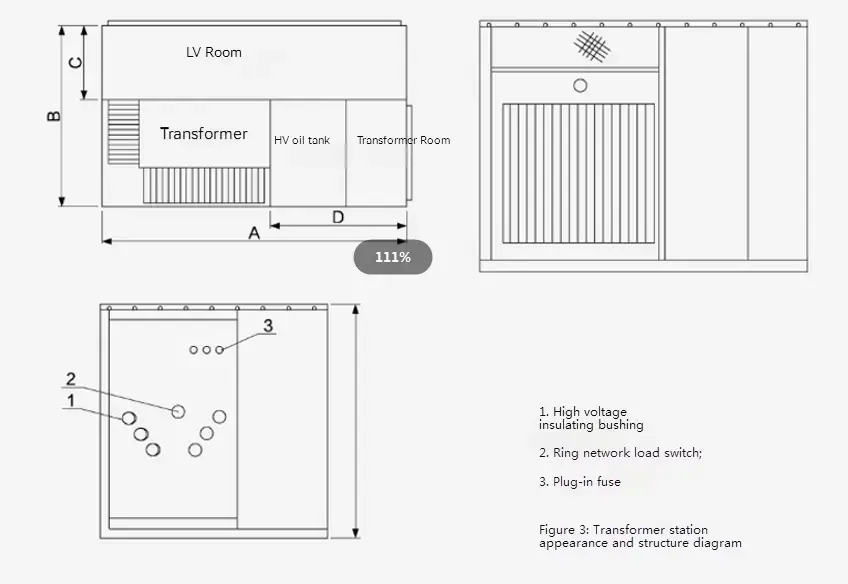

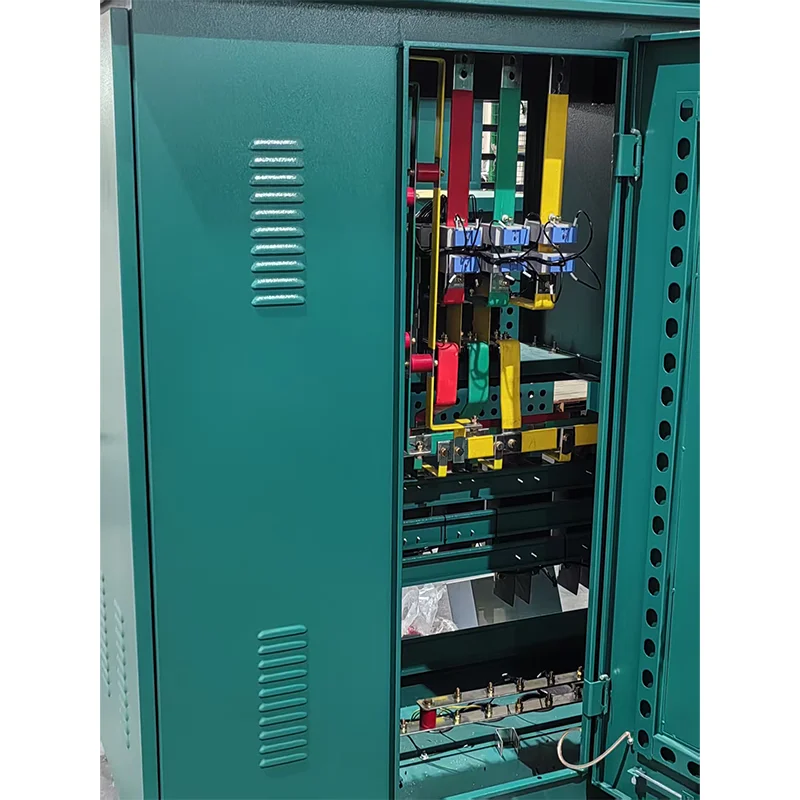

Pro tvar a strukturu 10kV ZBW-12 předinstalované rozvodny typu amerického typu krabice viz obrázek 2 a obrázek 3. Olejová nádrž je rozdělena do dvou částí: Horní část je vysokopěťová olejová nádrž a spodní část je transformátorová olejová nádrž. Obě části jsou pouze elektricky připojené, ale olej je blokován. Schematický diagram je znázorněn na obrázku 1, ve kterém řádky „I“ a „I“ jsou podavače sítě smyček, „LL“ větve jsou větve transformátoru a „V“ je nízkonapěťový výstup. Rozvodna může být použita jak v systému napájení sítě Ring Network, tak v systému terminálu a konverze je velmi pohodlná. Síť linky a větev „Lⅲ“ se přepíná pomocí spínače zatížení prstencové sítě. Současně je příchozí terminál vysokopěťové strany transformátoru vybaven pojistkami zálohování a plug-in pojistky, aby se chránila porucha zkratu a přetížení a ochrana předběžné činnosti větve. Současně lze také nainstalovat vysoce napěťové zobrazovací zařízení a zatčení blesku. Nízkonapěťový konec transformátoru je na výstupu po průchodu měřičem a jističem s nízkým napětím.

Rozměry a hmotnost

2. Transformátor

Předinstalovaná americká rozvodna typu KEXR Adchated Nová třífázová olejová transformátory série S9 a S11 mají výhody nízké ztráty bez zatížení, nízké teploty, nízký hluk a nízkou výšku. Ztráta bez zatížení a ztráta zatížení transformátoru je nižší než ztráta původního transformátoru S9 a v současné době dosahuje domácí pokročilé úrovně. Transformátor je plně utěsněné struktury, která účinně izoluje znečištění ovzduší a degradaci izolace způsobené vlhkostí. V horní části olejové nádrže je ponechán vzduchový polštář 40-90 mm, která může hrát roli rozptylu tepla a chlazení spolu s vykreslením skořápky olejové nádrže a může účinně snížit vnitřní tlak.

Rozměry a hmotnost

3. Pojistka ochrany proti zálohování

Je připojen v sérii s pojistkou plug-in v větvi transformátoru (viz R1 a R2 na obrázku 2) za vzniku pojistky na ochranu plného dosahu. Fouká pouze tehdy, když uvnitř rozvodny dojde k chybě zkratu, takže pravděpodobnost foukání je velmi nízká. Nainstaluje se v horní olejové nádrži a olejová nádrž je třeba otevřít, pokud má být aktualizována.

4. Plug-in pojistka

◆ Jeho jádro tání má duální citlivost (teplota a proud), tj. Roztaví se, když selže strana zátěže (přetížení nebo nadměrná teplota). Pojistka pro pojistku a záložní pojistky se používají v sérii, která může chránit celý rozsah od malého proudu (několikrát v) po velký proud (několik desítek kiloamperů), a maximální rozbitý proud je 50ka.

◆ Přiměřené přizpůsobení záložní pojistky a pojistky plug-in přímo ovlivňuje výkon celé rozvodny. Zobrazení pouze na následující tabulce najdete v části pokynů pro výběr pojistky v předinstalované předinstalované americké krabičce 10 kV. Poznámka: Není vhodná pro jiné typy rozvodů.

● Obrys dimenze předinstalované americké rozvodny typu krabice
