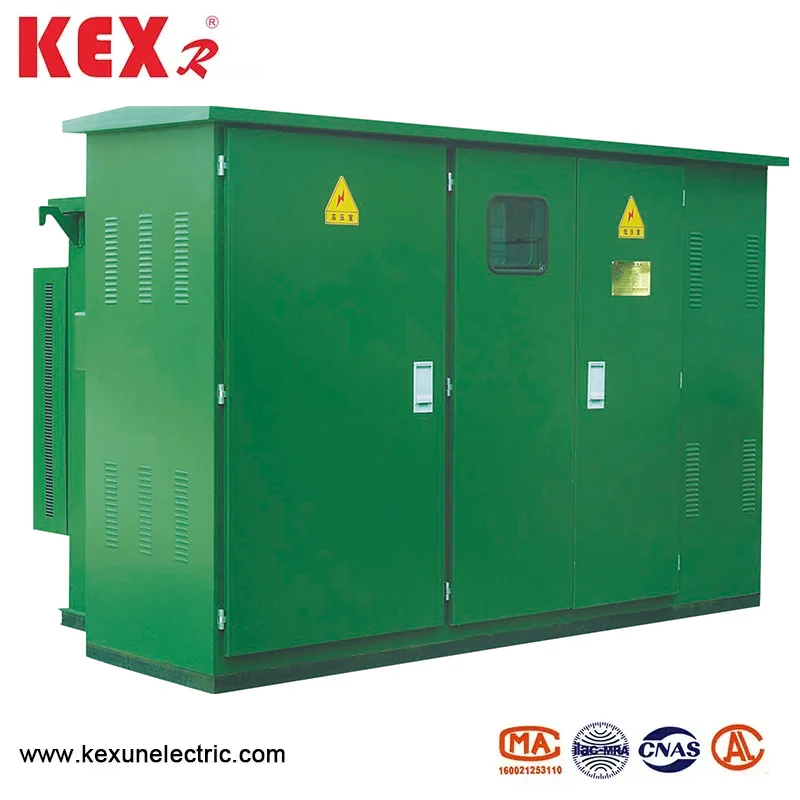

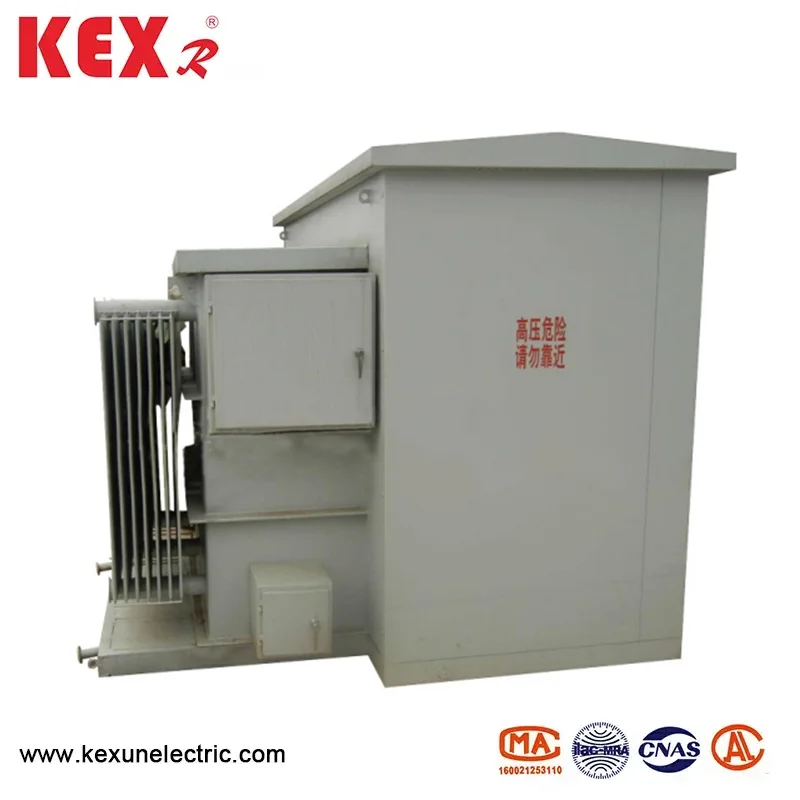

Transformátor namontovaný na americkém typu

Transformátor namontovaný americkým typem produkovaný China Manufacture Kexun je integrovaný a modulární malý distribuční transformátor, který má vlastnosti kompaktní struktury, pohodlné instalaci a dobrou ochranu a je široce používán v městských distribučních sítích, obytných čtvrtích, komerčních oblastech a spotřebě průmyslové energie.
Model: ZBW-12
Značka ： Kexr

Odeslat dotaz

Popis výrobku

Americký transformátor namontovaný na typickém typu má následující hlavní rysy.

◆ Kompaktní design

Malá velikost, méně podlahové plochy, vhodné pro místa s omezeným prostorem.

Je přijata struktura transformátoru typu American Box, která je obvykle nainstalována na betonové podložce namontované na podložce.

◆ Předem sestavená struktura

Před opuštěním továrny dokončete integraci spínačů s vysokým a nízkým napětím, transformátory a ochranných zařízení, abyste snížili pracovní zátěž instalace na místě.

Přijměte plně uzavřenou strukturu, odolnost proti vlhkosti, odolné proti prachu a odolné proti korozi.

◆ Bezpečné a spolehlivé

Přijměte plnou izolační návrh, aby se snížilo riziko elektrického šoku.

Má funkce přetížení, ochrany zkratu a teploty a běží stabilně.

◆ Snadná údržba

Je přijata americká hlava kabelu (hlava loketního kabelu), což je vhodné pro rychlou instalaci a výměnu. Konstrukce přístupových dveří je přiměřená a pohodlná pro provoz a údržbu.

◆ Silná přizpůsobivost

Transformátor namontovaný na americkém typu podložky je vhodný pro venkovní prostředí, úroveň ochrany obvykle dosahuje IP67.

Přizpůsobitelný design může splňovat různé úrovně napětí (například 10 kV/0,4 kV) a požadavky na kapacitu (například 50KVA ~ 1600KVA).

● Běžné scénáře aplikací transformátoru namontovaného na pad s americkým typem

Distribuční síť ✅urban: Je vhodná pro transformaci distribuce energie ulic a komunit a snižuje okupovanou oblast.

✅Residential Area: Tichý design, vhodný pro napájení v obytných oblastech.

✅ Commercial Center: Krásné a kompaktní, aniž by to ovlivnilo vzhled města.

✅ Industrial Park: Přizpůsobeno tvrdému prostředí s vysokou spolehlivostí.

„Spotřeba napájení: jako jsou staveniště, výstavy atd., Které jsou vhodné pro rychlé nasazení.

● Transformátorové technické parametry používané transformátorem namontovaného na pad s americkým typem

Sériové číslo	Položka	Jednotka	Technické parametry
1	Jmenovité napětí	KV	10/0,4
2	Maximální provozní napětí	KV	12
3	Hodnocená frekvence	Hz	50
4	Jmenovitá kapacita	KVA	150-1600
5	1 min výkonové frekvence vydrží napětí	KV	35
6	Blesk impulzní napětí	KV	75
7	Metoda chlazení		Onan
8	Rozbijící proud pojistky s vysokým napětím zálohování	The	50
9	Rozbitý proud pojistky plug-in	The	2.5
10	Teplota prostředí	℃	-35 ~ 40
11	Přípustná stoupající teplota cívky	℃	65
12	Regulace napětí bez zatížení		± 5% nebo ± 2*2,5%
13	Úroveň hluku	db	50
14	IP titul		IP43

◆ Srovnání ztráty různých typů transformátorů

Kapacita (KVA)	Napětí9 (kV)		Spojující skupina	Bez zatížení%%			Žádná ztráta zatížení %			Impedanční napětí%	Ztráta zatížení (W)
Kapacita (KVA)	Hv	Lv	Spojující skupina	S9	S10	S1	S9	S10	S1	Impedanční napětí%	Ztráta zatížení (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tabulka technických parametrů přijatého přepínače

Položka	Jméno	Jednotka	315a	630a
Jmenovité napětí		KV	12	12
Max proud		A	315	630
Hodnocená frekvence		Hz	50	50
Hodnocený zkratkový závěsný proud		The	31.5	50
Ohodnoceno krátkodobý odolat proudu		The	12.5	50
Ohodnoceno krátkodobé odolávání času		S	2	2
Mechanický život		Čas	2000	2000
Test Lightning Impulse	Fáze na zem	KV	75	75
Test Lightning Impulse	Izolační zlomenina		85	85
1 min pracovní frekvence vydrží napětí	Fáze na zem		42	42
1 min pracovní frekvence vydrží napětí	Izolační zlomenina		48	48
Hodnocené vrchol odolává proudu		The	31.5	50

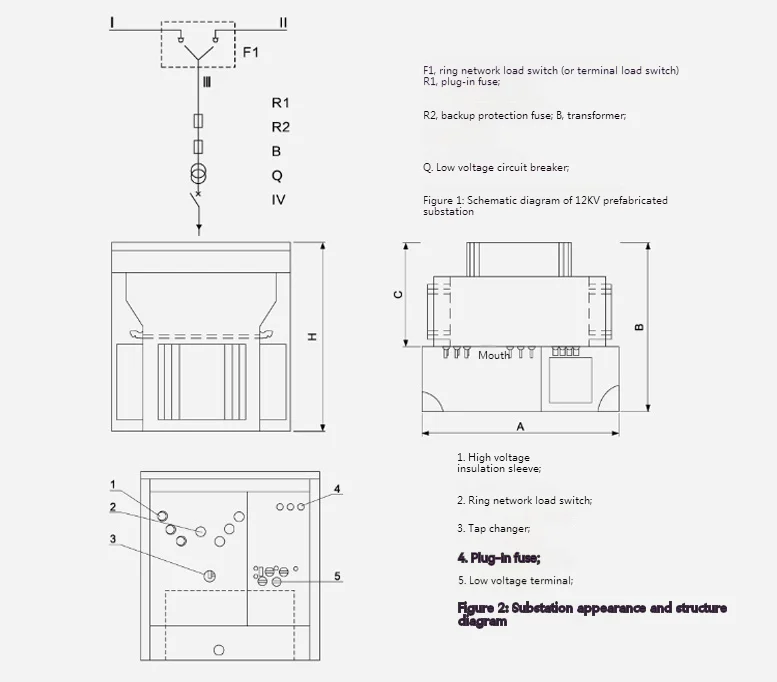

◆ Rozměry transformátoru namontovaného na americkém typu podložky

American Type Pad Mounted Transformer

ZBW-12 předinstalované americké typové rozvodny typu Standardní rozměry
Kapacita (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
