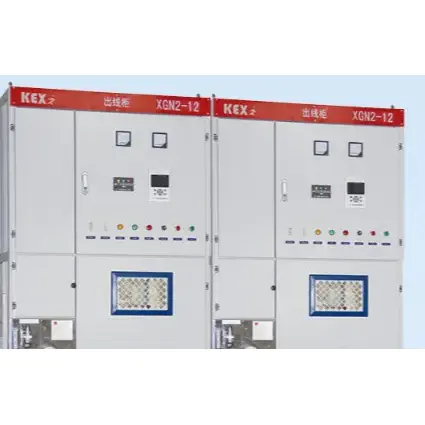

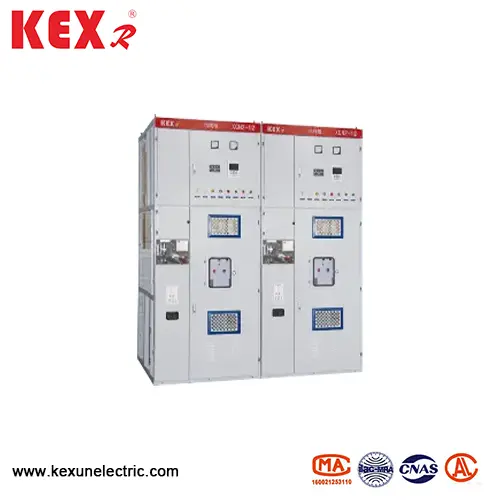

Krabice typ pevného kovového uzavřeného spínače
Hlavní primární komponenty typu XGN2-12 typu pevného kovového uzavřeného zařízení s uzavřeným přepínáním speciálně vyráběného Kexunem v továrně na Čína jsou přepracovány. Ve srovnání s zařízením s koutkem a zařízením GG-1 (a) F, které se používají hlavně v současné době, XGN2-12 typu krabice s pevným kovovým zavřeným zařízením má vyšší úroveň izolace a úroveň ochrany a žádné fázové a fázové klezní klapky a izolační plyn se nepoužívají uvnitř sekundárního obvodu.
Model: XGN2-12
Značka: Kexr
Model: XGN2-12
Značka: Kexr
● Význam modelu
● Hlavně technické parametry zařízení XGN2-12 Typ zavřené spínače s pevným kovem
|
Číslo |
Položka |
Jednotka |
Data |
|
1 |
Jmenovité napětí |
KV |
3,6,10 |
|
2 |
Maximální provozní pracovní napětí |
KV |
3,5,8,9,11,5 |
|
3 |
Hodnocený proud |
A |
5 ~ 3000 |
|
4 |
Hodnocená přestávka proudu |
The |
16,20,31,5,40 |
|
5 |
Hodnocený zkratkový závěsný proud |
The |
40,50,80 100 |
|
6 |
Hodnocené dynamické stabilní proud zkratu |
The |
40,50,80 100 |
|
7 |
Jmenovitý tepelný stabilní proud |
The |
16,20,31,5,40 |
|
8 |
Hodnocená stabilní doba tepla |
S |
4 |
|
9 |
IP titul |
|
IP2X |
|
10 |
Autobusový systém |
|
Jediný autobus nebo s obchvatem |
|
11 |
Provozní metoda |
|
Elektromagnetický nebo jarní typ skladování energie |
|
12 |
Rozměry （šířka*hloubka*výška） |
mm |
1100*1200*2650 (pod 1000a) |
|
13 |
Hmotnost |
Kg |
1000 |
◆ Struktura

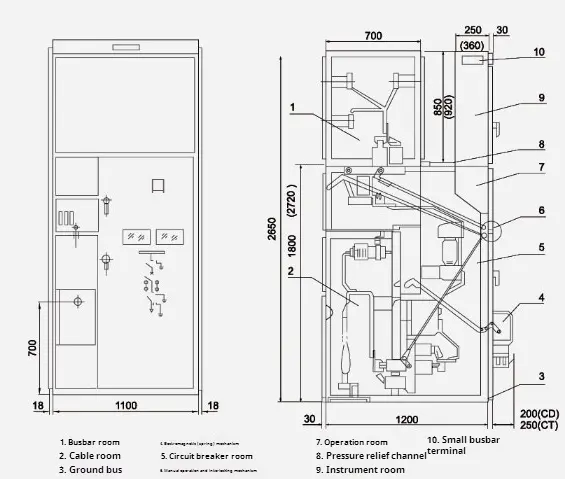

Tento typ typu XGN2-12 s pevným kovovým uzavřeným zařízením je kovově uzavřená krabicová struktura a rám zařízení je přivařen úhlovou ocelí. Zařízení je rozděleno do místnosti pro jistič, autobusovou místnost, kabelovou místnost a štafetovou místnost u ocelových desek a provoz hlavních komponent v zařízení lze pozorovat prostřednictvím pozorovacího okna a osvětlovací lampou na fasádě. Za účelem zlepšení technického výkonu zařízení byly přepracovány hlavní komponenty (jako jsou jističe a rotační odpojovače). Podle rozložení zařízení typu XGN2-12 typu s pevným kovovým uzavřeným zařízením pro uzavřené kovové zavřené kovové kovové zařízení lze nainstalovat relé v reléové místnosti, signální relé, což označuje nástroje, signální světla mohou být nainstalována na dveřích a instalační a operační místnost přepínače, s autobusovou místnost vzadu vzadu a kabelovou místnost ve spodní části, takže uživatelé mohou připojit dráty pohodlně. Přední část je místnost pro jistič, která je vhodná pro údržbu zařízení. Vnitřní mechanismus zařízení naleznete v obrázku 1 a obrázku 2 a příručky k produktu.

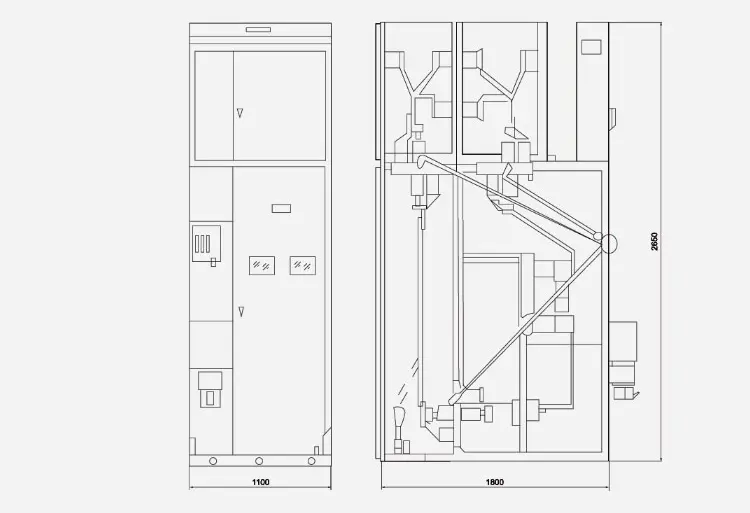

● XGN □ -12/07D OUNLINE DRAWERS
● XGN □ -12 (Výběr obchvatu) obrys

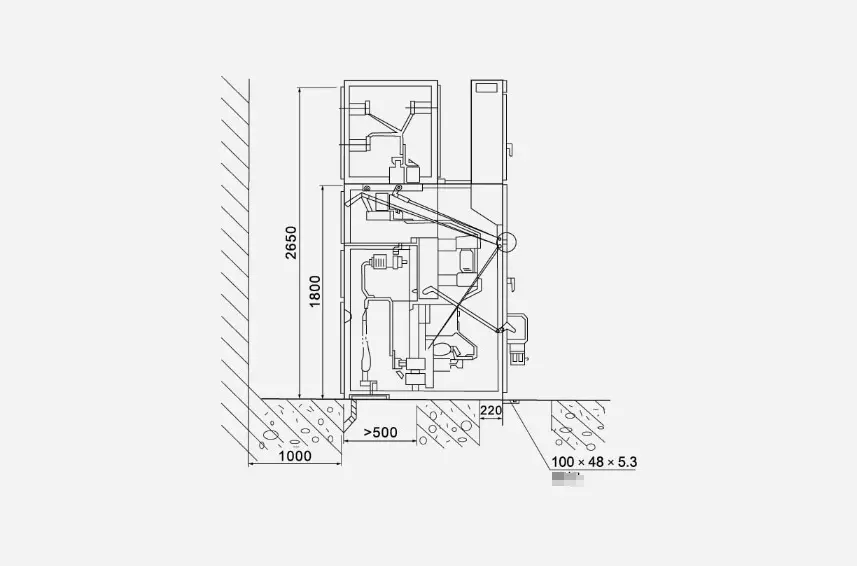

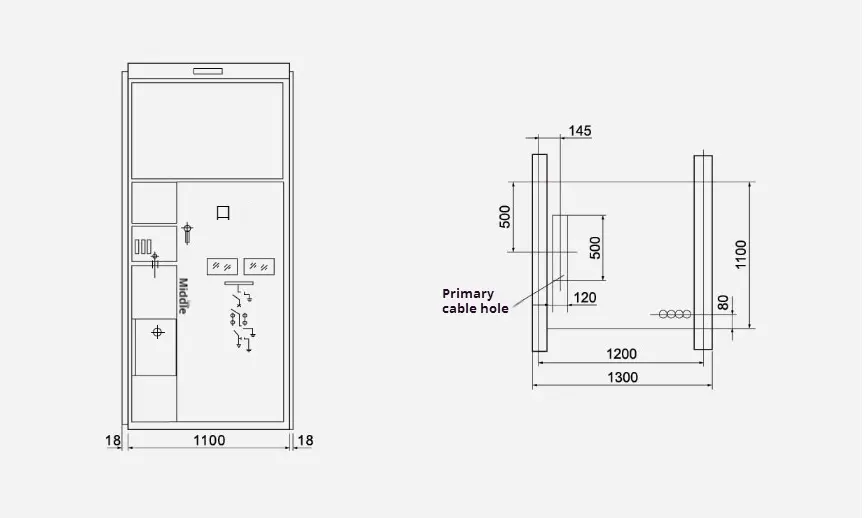

● Kresba instalace celkové dimenze
