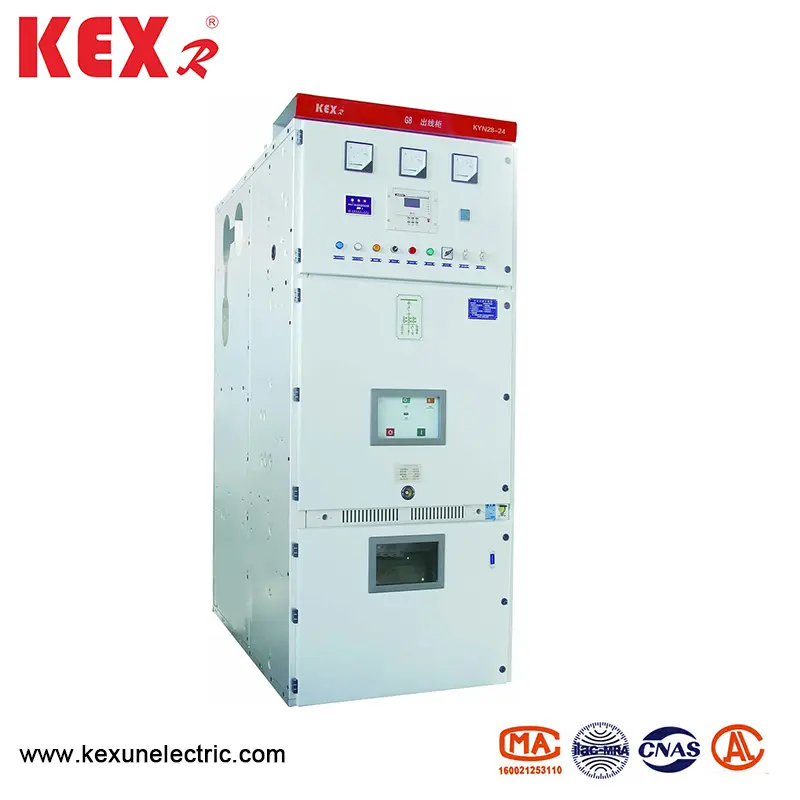

Posun kovového uzavřeného přepínače oděvu z brnění

● Oblast aplikace

Kyn28-24 typu zbroj s přesunem kovového uzavřeného přepínače kovového přepínače (dále jen označovaný jako zařízení s přepínáním) je vhodný pro vnitřní třífázový energetický systém 50/60 Hz s jmenovitým napětím 24 kV a používá se hlavně v elektrárnách, v elektrárnách, monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorovacích a monitorových cirkuncích. Spínací zařízení KYN28-24 má různé funkce, aby zabránilo nesprávnému úřadu, včetně zabránění pohybu se kotouč s zatížením, zabránění přepínači uzemnění v uzavření jističe, zabránění zavírání uzemňovacího přepínače a omylem zabránit vstupu do živého kompartmentu. Kyn28-24 typu zbroje oděvené kovové uzavřené zařízení s uzavřeným přepínačem je vybaveno sérií VS1-24 s vysokým napětím AC vakuové obvody a zapečetěné rušiny série YD4G-24 série série vysavače vysavače s vynikajícím výkonem. Sekundární obvod spínacího zařízení je vybaven pokročilými a spolehlivými komponenty pro řízení a ochranu; Sběrnice přijímá tepelně shrintovatelný izolační materiál nebo izolační prostředky potažené epoxidem, optimalizuje tvar elektrody a tělo skříně je ve struktuře kompaktní. Jedná se o zařízení pro distribuci energie s pokročilým technologií, stabilním výkonem, přiměřenou strukturou, pohodlným využitím, bezpečností a spolehlivostí.

● Standard výroby produktu

KYN28-24 typu zbroj s posouváním kovového uzavřeného spínače kovového kovového přepínače splňuje níže pod standardy:

◆ Koordinace izolace GB 311.1 Vysokopěťová přenosová a transformační zařízení

◆ GB1984 Vysoký napěťový střídavý obvod

◆ GB39063,6 kV ~ 40,5 kV AC Kovové uzavřené a řídicí zařízení

◆ GB/T11022 Běžné technické požadavky standardů pro vysokopěťové rozváděč a ovládací důvody. ◆ Běžné technické požadavky standardu IEC 60694 pro vysokopěťové rozváděč a ovládací prvek. ◆ IEC 62271-200: 2003 Vysokopěťový rozváděč a řídicí gear Část 200: jmenovité napětí 1 kV nad 52 kV a pod uzavřeným rozvazeným a řídicím zařízením AC.

● Technický parametr

● Struktura a pracovní princip

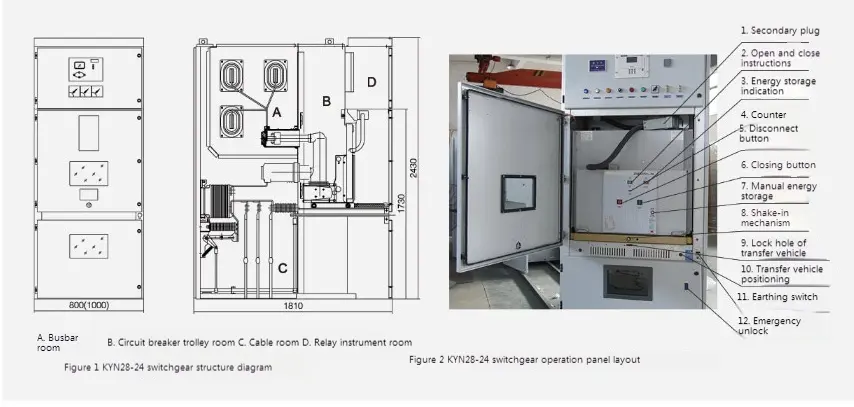

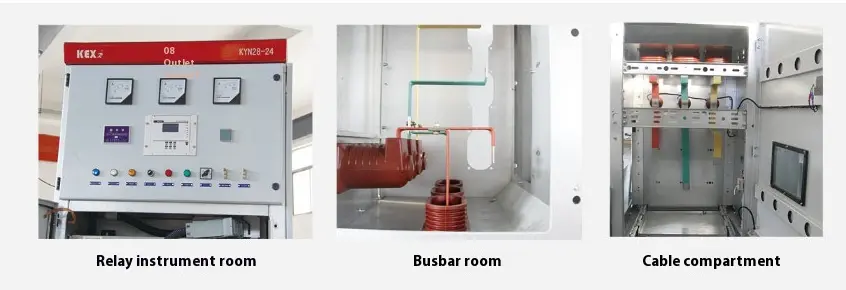

Kyn28-24 typu zbroj s posunem kovového uzavřeného spínače kovového kovového přepínače se skládá ze skříně a odnímatelných částí (běžně známých jako artcart). Skříň je rozdělena do několika funkčních kompartmentů podle kovových oddílů, jako je autobusová místnost, obvodová místnost, kabelová místnost a reléová místnost. Odnímatelné části rozváděče mohou být vybaveny rušinem na jistič s vakuovým obvodem, napěťovým koutkem, rušičkou pásma blesku, izolačním koutkem a pojistkovým koutkem.

● Hlavní strukturální prvky

Swindgear lze uspořádat na zádech nebo nainstalované proti stěně, což nejen zvyšuje bezpečnost a flexibilitu rozváděčů, ale také snižuje podlahovou plochu.

◆ Shell

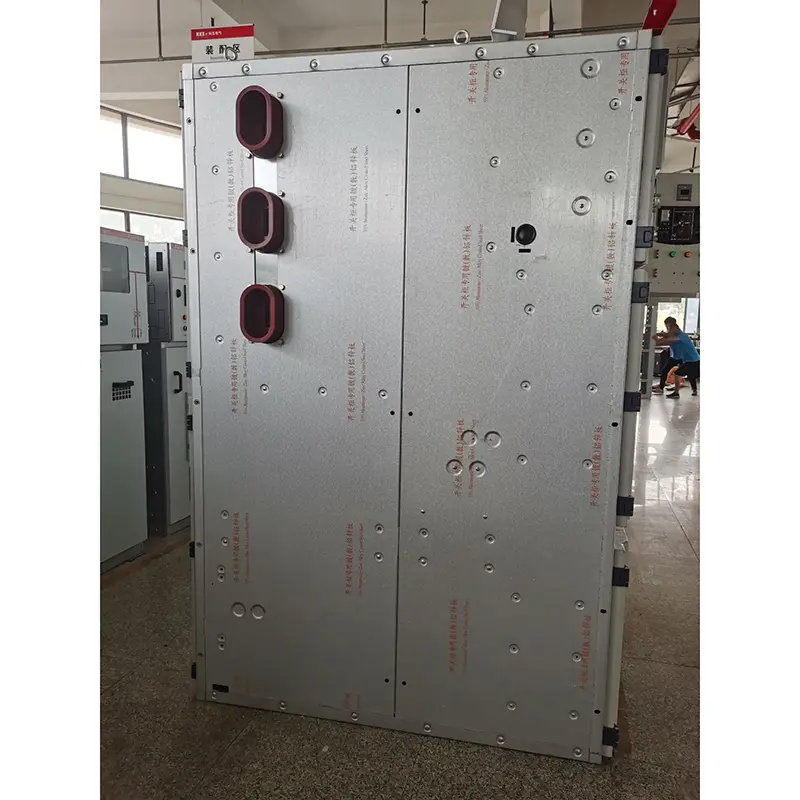

Sheřápka typu KYN28-24 typu zbroje řazení kovového uzavřeného zařízení pro uzavřené přepínače je vyrobeno z dovážené ocelové desky potažené hliníkem a zinkem, která je zpracována přístrojem CNC Machine a je vyrobena pomocí procesu více skládání. Celá skříňka má vysokou přesnost a silnou odolnost proti korozi a oxidační odolnost proti oxidaci a kvůli přijetí vícenásobné technologie skládání je skříň lehčí v celkové hmotnosti, vyšší v mechanické pevnosti a krásném vzhledu než jiné podobné skříňky na vybavení. Skříň přijímá sestavenou strukturu, která je spojena s maticí vrby a vysokou pevnou šroubem, takže zpracování a výrobní cyklus je zkrácen, části jsou univerzální, podlahový prostor je malý a organizace výroby je vhodná.

◆ Panccart

Kostro kostra je vyrobena z tenké ocelové desky a sestavena strojem CNC. Handcart a kabinet mají vysokou přesnost odpovídající a mechanický blokování je bezpečný, spolehlivý a flexibilní. Kousek lze rozdělit do rušiny jističe, napětí napěťového transformátoru, měřicí koutka, izolační koutky atd. Strusky se stejnými specifikacemi lze volně zaměnit. Handcart má polohu odpojení/testu a pracovní polohu v skříňce a každá poloha má polohovací zařízení. Zajistit spolehlivé blokování. Všechny druhy kout jsou poháněny a staženy šroubovými tyčemi, které jsou lehké a flexibilní pro provoz a vhodné pro personál ve službě. Pokud je třeba z kabinetu odstranit a může být výhodně vyřazen se speciálním přenosovým vozíkem pro různé inspekce a údržbu. Když je koutkant běžící vozidlo přepravováno do místnosti jističe skříně, může být spolehlivě uzamčen v poloze off/testovací polohy a světlo ukazatele polohy skříně ukazuje jeho polohu. Teprve poté, co je koutka zcela uzamčena, může být otřesený mechanismus šroubového šroubu otřesen, aby zasunul kotouč do pracovní polohy. Když kotouč dosáhne pracovní polohy, provozní síla držadla pohonu se náhle zvyšuje a nelze ji otočit a jeho odpovídající polohové indikátorové světlo ukazuje jeho polohu. Mechanický vzájemný blokování rušiny může spolehlivě zajistit, aby jistič obvodu mohl být uzavřen pouze tehdy, když je ruši v pracovní poloze nebo zkušební poloze; Navíc se může koutka pohybovat pouze tehdy, když je jistič ve stavu otvoru.

◆ Tlakové zařízení pro reliéf

Nad rušivnou místnost, autobusovou místnost a kabelovou místnost jsou instalována tlaková zařízení. Když dojde k poruchám v kompartmentu a oblouku dojde, tlak vzduchu uvnitř rozvaděče stoupá a dveře skříně jsou uzavřeny speciálním utěsňovacím kroužkem nainstalovaným na předních dveřích a kovová deska pro reliéf tlaku horního zařízení se automaticky otevře, aby uvolňoval tlak a plyn s vysokým temperaturou, což zajišťuje bezpečnost operátorů a rozpínacího zařízení.

◆ Sekundární zástrčka propojena s kanálem.

Sekundární spojení mezi rozváděčem a kanálem je realizováno kontaktem sekundární zástrčky, která je spojena s koutkem přes nylonovou zvlněnou teleskopickou trubici a sekundární zásuvka je nainstalována na pravém horním rohu rušivného zařízení. Pouze tehdy, když je koutka v poloze testování/vypnuto, může být sekundární zástrčka zapojena nebo odpojena. Sekundární zástrčka je uzamčena, když rušina vstoupí do pracovní polohy. Kantovárk jističe vybaven uzavřením a uzamykací elektromagnetem před připojením sekundární zástrčky, uzavírací mechanismus rušiny je uzamčen elektromagnetem a lze jej pouze otevřít, takže ji nelze zavřít.

◆ Nabíjené zobrazovací zařízení

Swreakgear může být vybaven živým zobrazovacím zařízením pro detekci provozu primárního obvodu, který se skládá ze senzoru s vysokým napětím a displeje. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of supporting products.

◆ Zabraňte kondenzaci

Aby se zabránilo kondenzaci v prostředí s vysokou vlhkostí nebo velkou změnou teploty, jsou elektrické ohřívače nainstalovány v místnosti jističe a kabelové místnosti, aby se zabránilo izolačním nehodám za výše uvedených provozních podmínek.

◆ Uzemňovací zařízení

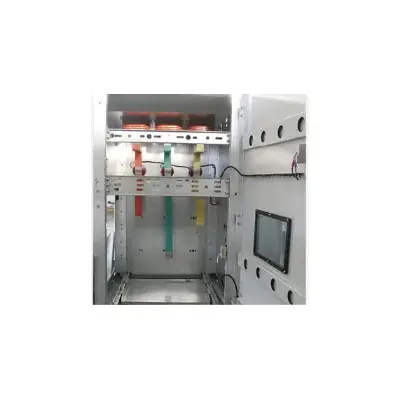

V kabelové místnosti je uzemňovací měděná tyče 5 × 40 mm2, která prochází sousedními skříněmi a je dobře spojena se skříňkami pro použití přímo uzemněných komponent. Protože se celá skříňka spojí s zinkovými deskami potaženými hliníkem, celá skříňka je v dobrém uzemňovacím stavu a zajišťuje bezpečnost operátorů při dotyku kabinetu.
