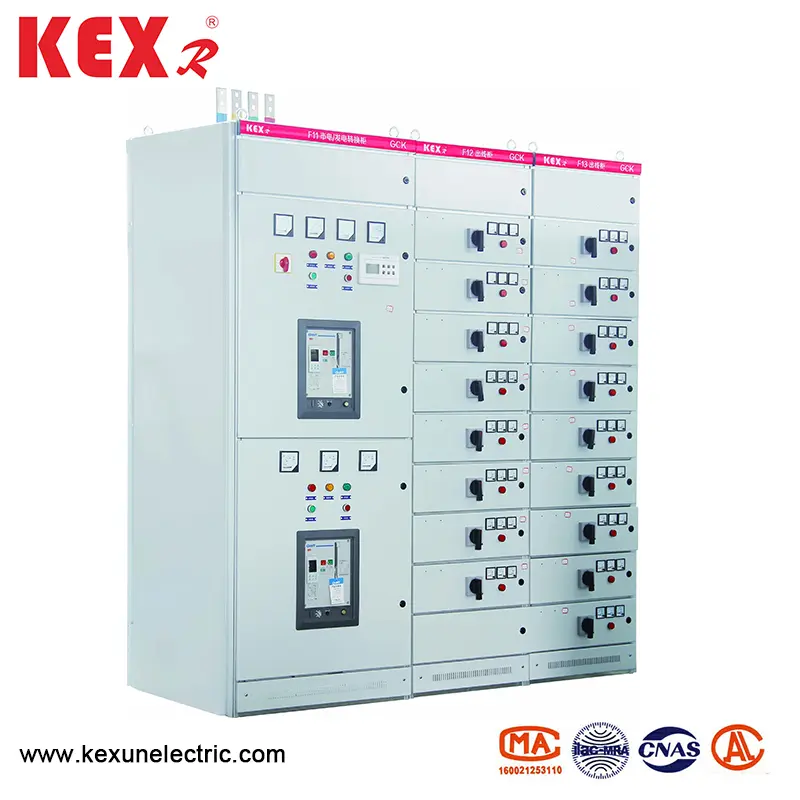

LV Swindgear

● Pravidelné používání podmínek

◆ Nadmořská nadmořská výška GCK LV Swindgear menší než 2000 m

◆ Teplota okolního vzduchu není vyšší než +40 ℃ a průměrná teplota do 24 hodin není vyšší než +35 ℃ a teplota okolního vzduchu není nižší než-50 ℃

◆ Atmosférické podmínky: vzduch je čistý a relativní vlhkost není více než 50%, když je teplota +40 ℃, a vyšší relativní vlhkost je povolena, když je teplota nízká, například 90%, když je teplota +20 ℃

◆ Swreakgear GCK LV bude instalován na místech bez požáru, suchého výbuchu, vážného znečištění, chemické koroze a násilných vibrací

◆ Sklon s vertikální rovinou nesmí překročit 5; Tento produkt je vhodný pro přepravu a skladování při následujících teplotách: -25 ℃ ~+55 ℃ a v krátké době nepřesáhne+70 ℃ (ne více než 24 hodin); Pokud výše uvedené podmínky používání nelze splnit, musí jej uživatel při objednávání a vypořádat prostřednictvím konzultace s výrobcem.

● Hlavní technické parametry rozváděče GCK LV

● Architektonická funkce

Jednotka zásuvky a dveře jsou mechanicky propojeny operačním mechanismem hlavního spínače. Když je hlavní spínač v uzavírací poloze, dveře nelze otevřít a operační mechanismus může být uzamčen v uzavírací nebo otevírací poloze dalším visacím zámkem. Oddíly funkčních jednotek jsou odděleny kovovými deskami a zásuvky mají dobrou zaměnitelnost a mají pracovní polohu, zkušební polohu a polohu separace. Když je zásuvka tlačena do určité polohy, bude zásuvka automaticky umístěna. V této době lze zásuvku na levé straně zásuvky vytáhnout, aby se uvolnilo polohování a vstup do další polohy. Když je zásuvka vytažena z skříně, má také funkci zabránění pádu.

▶ Spitola s pevnými schématy, jako je kompenzace kapacitance a měření, má stejný vzhled a stejnou horizontální polohu sběrnice jako skříňka zásuvky. Čímž se zajistí, že skříňka typu zásuvky a pevná skříňka lze použít vedle sebe.

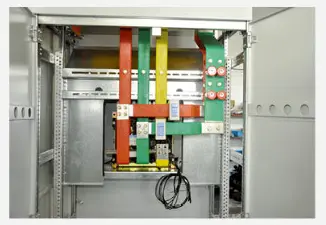

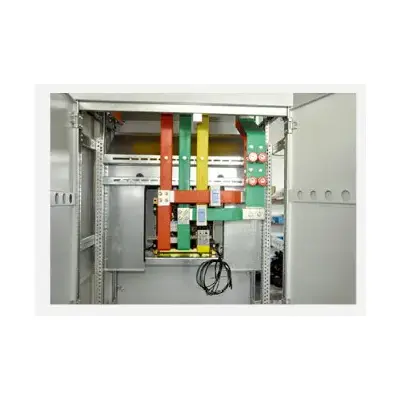

▶ Systém přípojnic: Přípojnice v kabinetu přijímá třífázový pětivodičový systém, jeden přípojnice se používá, když je jmenovitý proud horizontálního přípojničky pod 1250A a používá se dvojitý přípojník, když je jmenovitý proud horizontálního přístroje nad 1250A. Horizontální přípojnice mezi skříněmi se překrývá spojovacími bloky a svislý přípojnice je uzavřena plastovým skořápkou polykarbonátového inženýrství. Vnitřní přepážka se používá k omezení difúze oblouku. Neutrální přípojník je umístěn na přední straně skříně a ochranný přípojnice (PE) je umístěn na dně skříně a je spojen s přepážkou skříně.

▶ Pod podmínkou nesnížení úrovně ochrany skořepiny je spodní a horní část přepínací skříně vybavena přirozenými ventilačními okny.

▶ Ochrana ochranného stupně skříně je IP40.

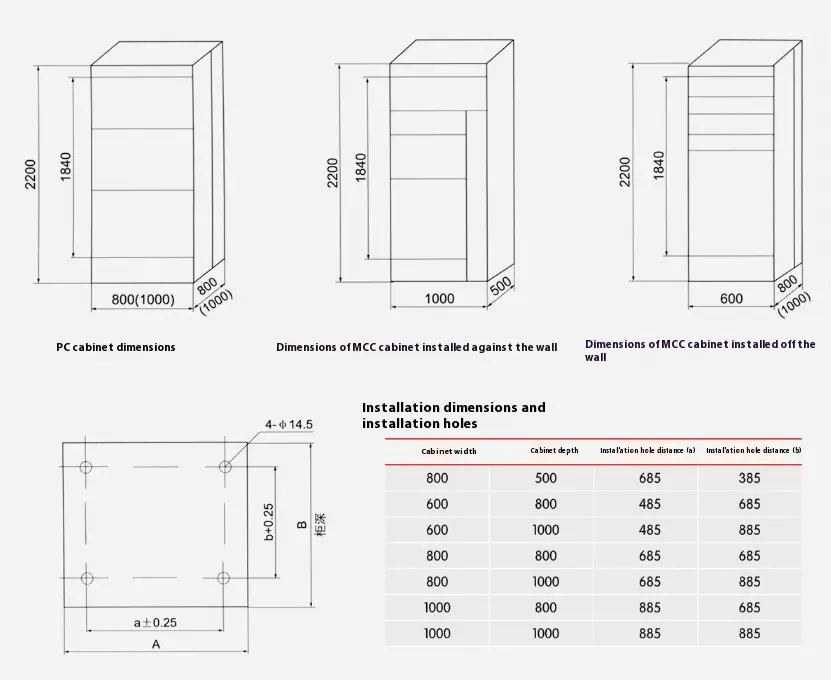

● LV Switchgear Celkové rozměry, rozměry instalace

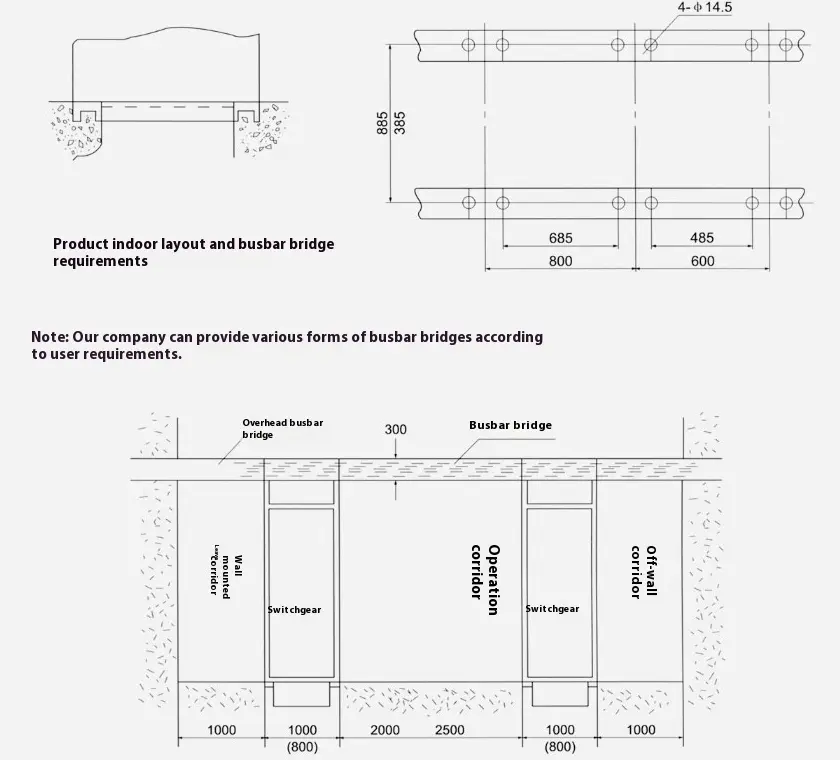

● Schéma schématu GCK typu LV Swindgear Instalation Foundation
