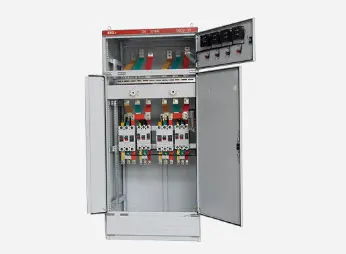

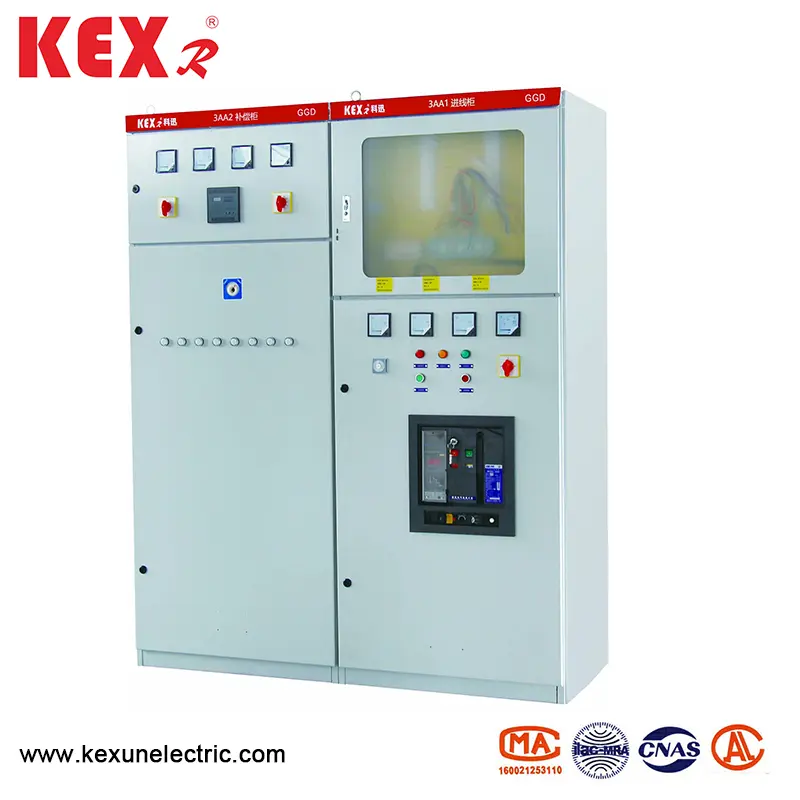

● Použití podmínek typu GGD AC Swindgear Distribution Distribution

▶ Teplota okolního vzduchu nesmí být vyšší než +40 ℃ nebo nižší než -5 ℃ a průměrná teplota do 24 hodin nesmí být vyšší než +35 ℃

▶ Nadmořská výška indoor instalace a použijte místo nesmí překročit 2000m ；;

▶ Relativní vlhkost okolního vzduchu by neměla překročit 50% při nejvyšší teplotě +40 ℃ a větší relativní teplota by měla být povolena při nižší teplotě (například 90% při +20 ℃), vzhledem k tomu, že vliv podezřelé rosy se může občas vyskytnout v důsledku změn teploty;

▶ Při instalaci zařízení nesmí sklon s vertikální rovinou překročit 5:

▶ Zařízení musí být nainstalováno na místě, kde nedochází k násilným vibracím a dopadu a kde nestačí korodovat elektrické komponenty;

Poznámka: Pokud mají uživatelé zvláštní požadavky, mohou jednat s výrobcem.

● Základní elektrické parametry

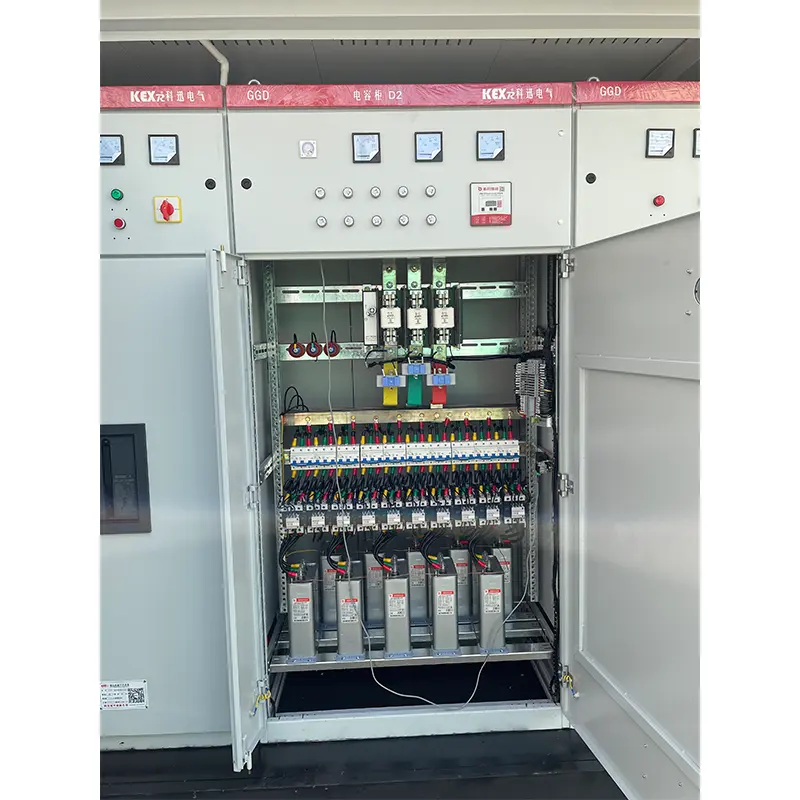

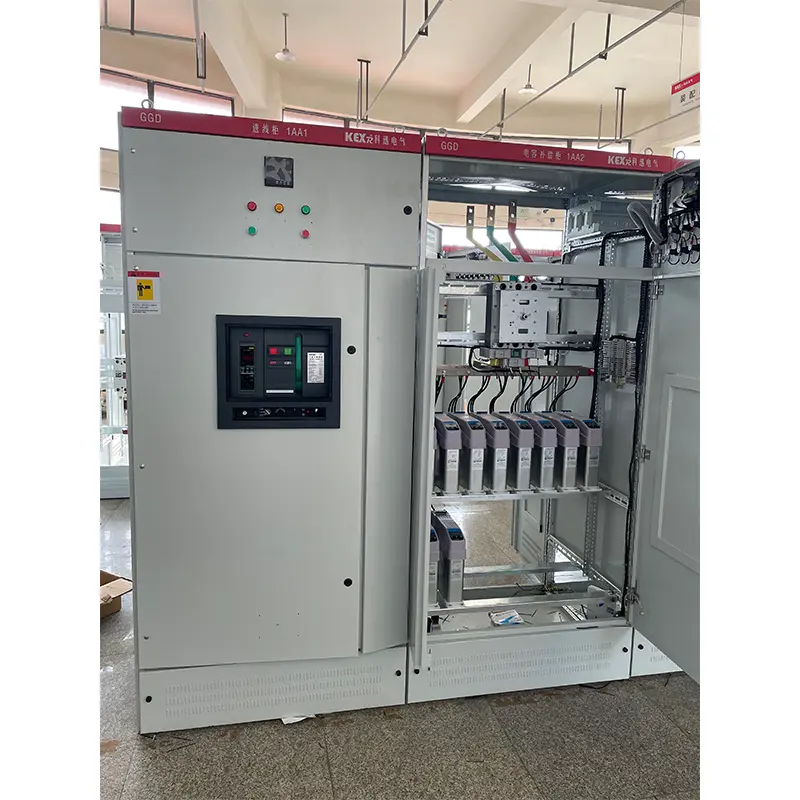

● Funkce návrhu

▶ Skříň GGD typu AC AC nízkonapěťové rozložení je ve formě obecné skříňky a rám je sestaven místním svařováním s ocelovou ocel 8MF. Části rámu a speciální podpůrné díly jsou dodávány určeným výrobcem oceli, aby byla zajištěna přesnost a kvalitu skříně. Složky univerzálního skříně jsou navrženy podle modulárního principu a existuje 20 montážních otvorů. Univerzální koeficient je vysoký, což může způsobit, že továrna může realizovat předvýrobu, což nejen zkracuje výrobní cyklus, ale také zlepšuje pracovní účinnost.

▶ Návrh typu GGD AC AC nízkonapěťové distribuce Switchgeart plně zvažuje rozptyl tepla při provozu skříně. Na horních a dolních koncích skříně je různá počet chladicích slotů. Když elektrické komponenty v skříňce generují teplo, horký vzduch stoupá a je propuštěn přes horní štěrbinu, zatímco studený vzduch je nepřetržitě doplňován do skříně přes dolní štěrbinu, takže uzavřená skříňka tvoří přirozený ventilační potrubí zdola nahoru k dosažení účelu chlazení.

▶ Podle požadavků moderního návrhu modelování průmyslových produktů přijímá typ GGD s nízkým napětím distribuce rozváděče metody poměru zlatého řezu k navrhování tvaru skříně a velikosti dělení každé části, díky čemuž je celý kabinet krásný a velkorysý.

▶ Dveře skříně jsou spojeny s rámem rotujícím závěsem, což je vhodné pro instalaci a demontáž. Do lemu dveří je zabudován štít gumový pás. Když jsou dveře zavřené, pás mezi dveřmi a rámem má určitý kompresní zdvih, který může zabránit tomu, aby se dveře přímo srazily s skříňkou a zlepšily úroveň ochrany dveří.

▶ Dveře přístroje vybavené elektrickými komponenty jsou spojeny s rámem pomocí více pramenů měkkých měděných vodičů a instalační díly v skříňce jsou spojeny s rámem pomocí šroubů, takže celá skříňka představuje kompletní systém ochrany uzemnění.

▶ Horní vrstva skříně je vyrobena z polyesterových oranžových pečení, která má silnou adhezi a dobrou texturu. Celý kabinet je v tónu pod světlem, který se vyhýbá oslňujícímu efektu a vytváří pohodlné vizuální prostředí pro personál ve službě.

▶ Horní kryt skříně lze v případě potřeby odstranit, což je vhodné pro sestavu a nastavení hlavního sběrnice na místě. Čtyři rohy kabinetu vrcholu jsou vybaveny zvedacími kroužky pro zvedání a přepravu.

▶ Úroveň ochrany kabinetu je IP30 a uživatelé si mohou také vybrat mezi IP20 a IP40 podle požadavků prostředí použití.

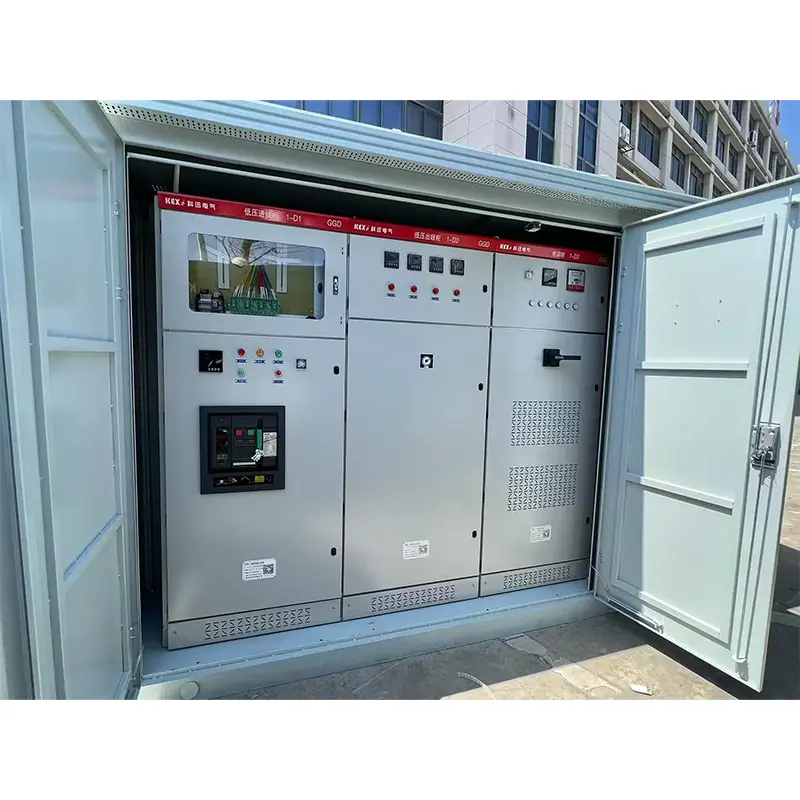

● Instalace a použití

Poté, co produkt dorazí na přijímací místo, měl by nejprve zkontrolovat, zda je balení neporušené, a informovat příslušná oddělení, aby našli důvody v době, kdy jsou nalezeny problémy. U produktů, které nejsou instalovány okamžitě, by měly být umístěny na příslušných místech podle ustanovení normálních podmínek používání.

◆ Instalace produktu

Instalace produktů musí být prováděna podle instalačního schématu (viz připojený obrázek) a základní kanálové oceli a šrouby musí uživatelé poskytovat. Když je hlavní sběrnice instalována v celé řadě s cínovým pokovováním, překrývající se povrch musí být opraven a vyrovnán, vyčištěn, potažen neutrální vazelínou nebo přijímán jinými opatřeními a poté připevněn šrouby.

◆ Produkty musí být po instalaci zkontrolovány a testovány na následující položky a před uvedením do provozu.

▶ Zkontrolujte, zda horní barva skříně spadla a zda je skříňka suchá a čistá.

▶ Zda je provozní mechanismus elektrických komponent flexibilní, a neměla by existovat žádná rušení ani nadměrná provozní síla.

▶ Zda je on-off hlavní a pomocné kontakty hlavních elektrických zařízení spolehlivé a přesné.

▶ Zda jsou poměr a polarita indikace přístroje a transformátoru správné.

▶ Zda je připojení přípojnic dobré a zda je izolace podporuje, upevňovací části a příslušenství jsou instalovány pevně a spolehlivě.

▶ Zda pomocný kontakt splňuje požadavky, zda je specifikace jádra pojistky pojistky správná, zda nastavená hodnota relé splňuje požadavky na návrh a zda je akce spolehlivá a přesná.

▶ Zda kontakt obvodu splňuje požadavky elektrického schématu.

▶ Zda systém ochranných obvodů splňuje požadavky.

▶ Použijte 500 V megohmmetr k měření hodnoty izolačního odporu nejméně 1 megohmmetr.

◆ Opatření pro použití

(1). Tento produkt není nainstalován proti stěně, provozován na jedné straně (přední strana) a udržován s dvojitými dveřmi. Pouze kvalifikovaní odborníci mohou vstoupit nebo otevřít kanál údržby produktu a dveře skříně pro provoz, kontrolu a údržbu.

(2). Přepínač vzduchu po mnohokrát učiní hlavní kontakt Lokální popáleniny a produkovat látky z uhlíku, zvýšit kontaktní odpor, by měl být pravidelnou údržbou a opravou spínače vzduchu podle jeho provozních pokynů.

◆ Kompletní sada produktu

▶ Seznam balení

▶ Osvědčení o produktu

▶ Pokyny pro použití

▶ Zpráva o továrním testu

▶ Relevantní elektrické výkresy

▶ Klávesy dveří skříně, provozní držadla a náhradní díly uvedené ve smlouvě.

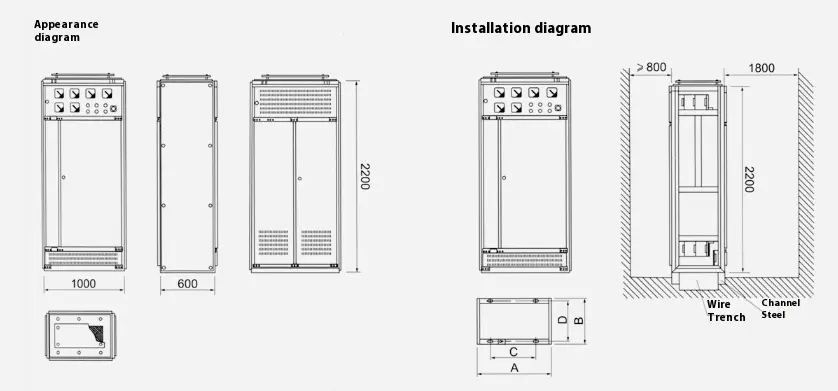

● Schéma obrysu a instalace
