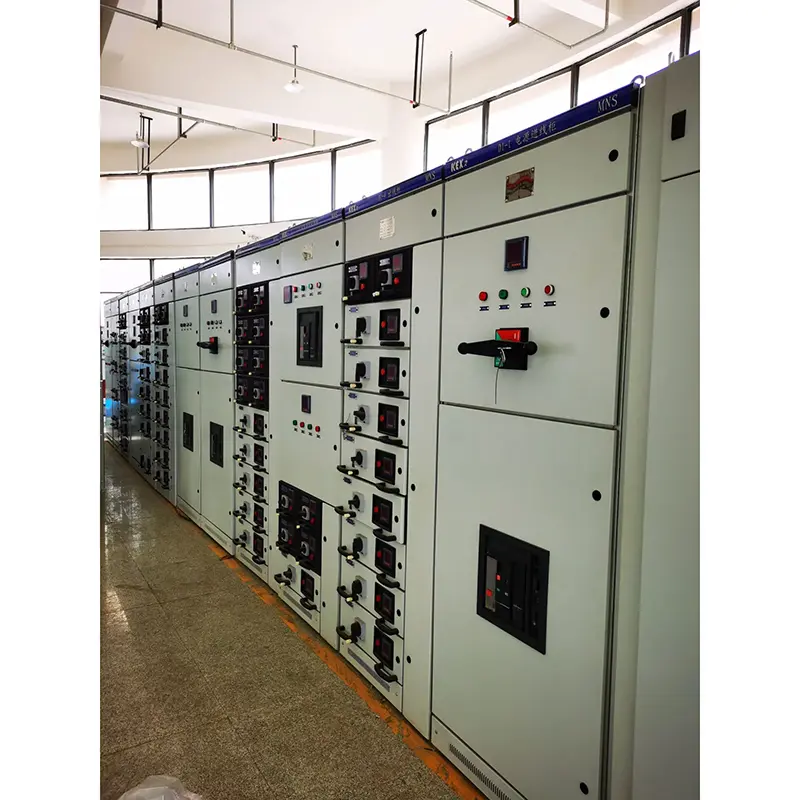

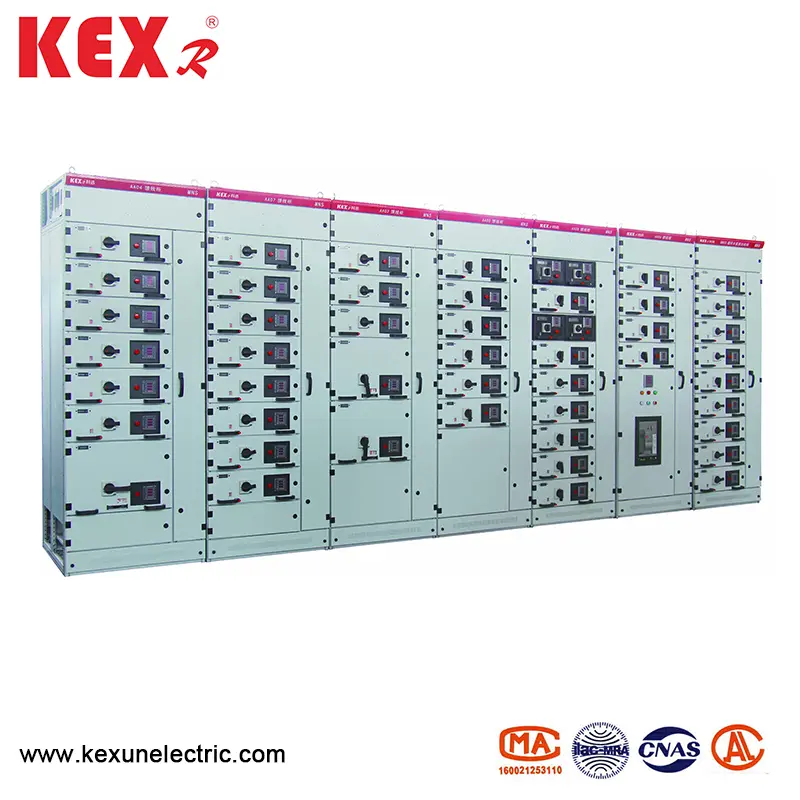

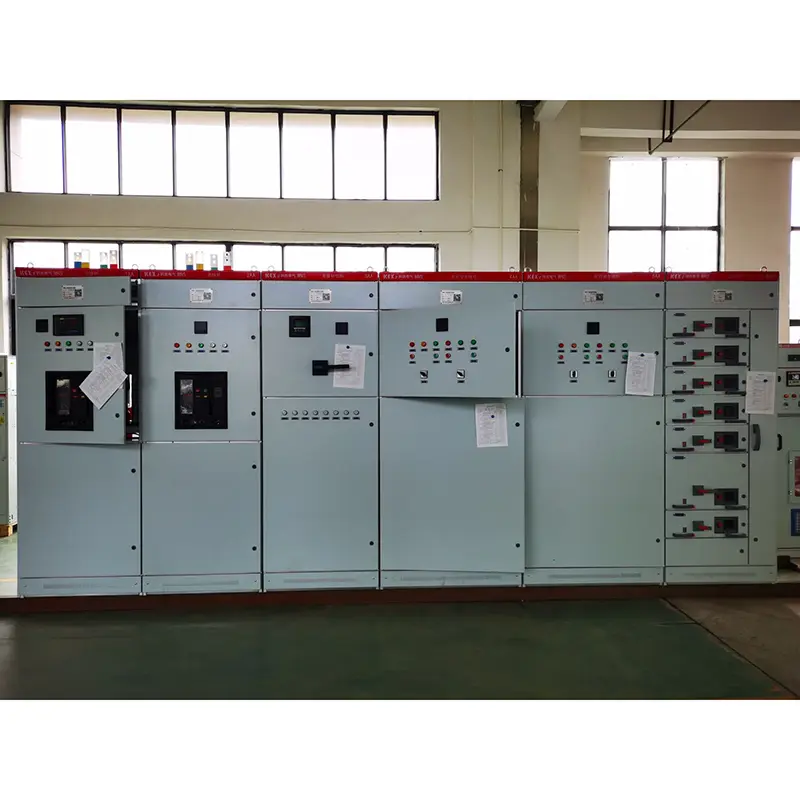

Skříň distribuce nízkého napětí

● Standardy

Typ MNS typu nízkopěťové distribuční skříňku odpovídá národním profesionálním standardům GB7251.1 s nízkým napětím rozváděče a JB/T9961 s nízkým napětím rozvaděcího roztočení a mezinárodním profesionálním standardům, jako je IEC439-1.VDE0660 část V.

● Typ MNS typu nízkopěťové distribuční skříň pomocí podmínek

▶ Okolní teplota ： -5 ~ 40 ℃ ， 24 hodin méně než 35 ℃

▶ Atmosférické podmínky: Vzduch je čistý a relativní vlhkost by neměla překročit 50% při nejvyšší teplotě +40 ℃. Při nižších teplotách je povolena vyšší relativní vlhkost, například 90% při +20 ℃, ale měly by se brát v úvahu změny teploty a občas může dojít k kondenzaci.

▶ Nadmořská výška: Méně než 1000 metrů, nízkopěťový distribuční skříň typu MNS je vhodná pro přepravu a skladování při následujících teplotách: -25 ℃ až +55 ℃ a může dosáhnout +70 ℃ do 24 hodin v krátké době. Za těchto extrémních teplot by zařízení nemělo být nenávratně poškozeno a mělo by to fungovat normálně.

▶ Pokud výše uvedené podmínky nelze splnit, musí být vyřešena konzultací mezi uživatelem a Kexunem.

▶ Pokud je toto zařízení používáno na pobřežních olejových vrtácích a výrobních platformách a jaderných elektrárnách, musí být technická dohoda podepsána samostatně.

● Základní technické parametry typu MNS typu nízkopěťové distribuční skříňky

◆ Elektrický výkon

◆ stupeň IP

Dodržujte standardy IEC529 a DIN40050. IP30 chrání pevné látky větší než φ φ2,5 mm, IP40 chrání pevné látky větší než φ 41,0 mm a IP54 chrání před prachem a stříkáním v libovolném směru (při objednávce úrovně ochrany IP54 se poraďte s výrobcem).

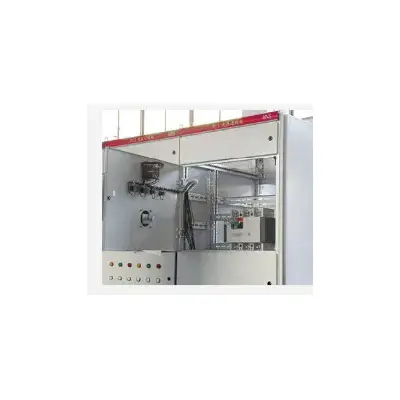

◆ Struktura kabinetu

Základní struktura distribuční skříně s nízkým napětím je složena z profilů ve tvaru C. Oddíl C je tvořen ohybovou ocelovou deskou s E = 25 mm jako montážní otvor modulu. Všechny skříně a vnitřní oddíly jsou galvanizované a čištěny. Kolem dveřních panelů jsou boční panely vyrobeny z vysokopěťového elektrostatického postřiku. Základní strukturu skříně najdete na obrázku níže.

◆ Typ přepínače skříně

1. Vzdálenost mezi distribučními centry napájení (PC1: EMAX, MT, 3WN, AH, ME SERIES Circuit Breakers lze použít.

2. Skříň řídicího střediska motoru (MCC): Je sestaven velkými a malými zásuvkami a hlavní spínač každé smyčky přijímá vysoce zlomený jistič s plastovým kufříkem nebo spínač otočení s pojistkou. Automatická kompenzační skříňka (s manuálními, automatickými a vzdálenými kompenzačními zařízeními))

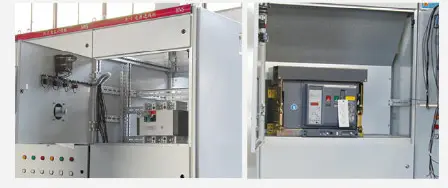

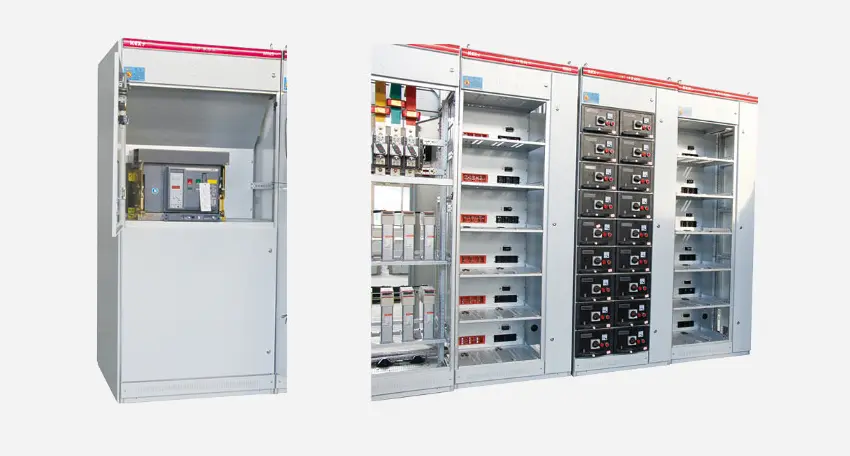

◆ Kabinet distribuce energie (PC)

◆ Řídicí centrum motoru B (MCC)

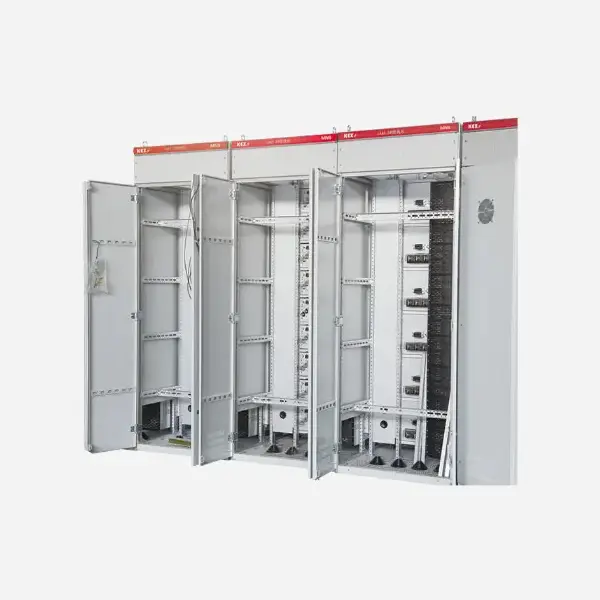

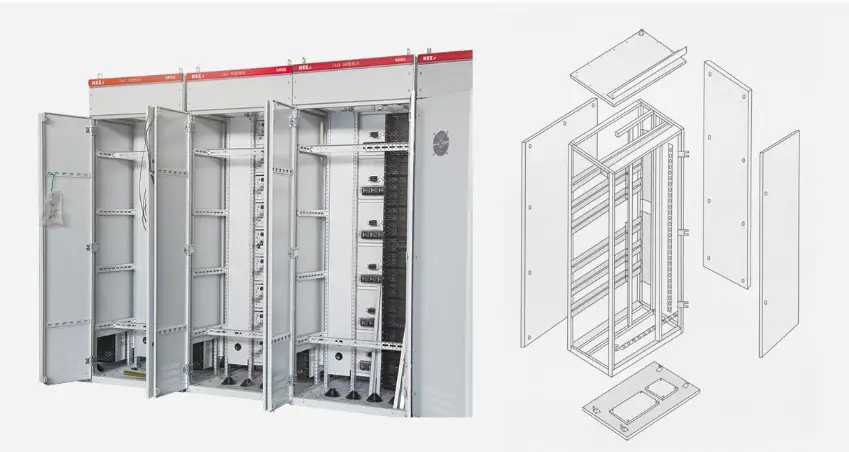

◆ Struktura rámu kabinetu složená z profilů ve tvaru C

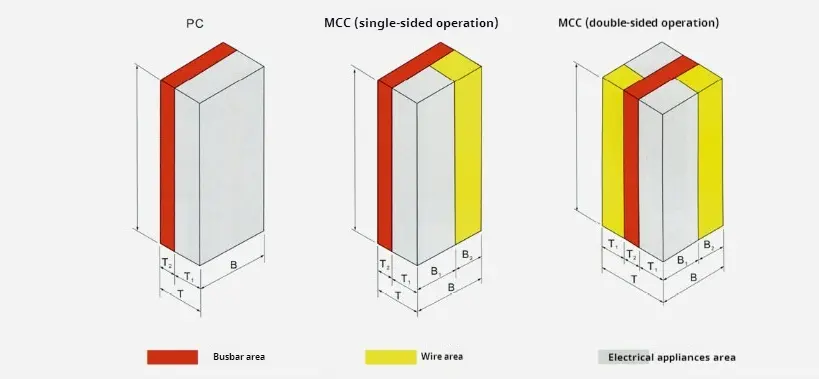

◆ Schematický diagram typu MNS s nízkým napětím distribuční skříňkou

● Návrh oddílu kabinetu

◆ Distribuční centrum energie (PC)

(1) skříň PC je rozdělena do tří oddílů; Horizontální kompartment sběrnice: v zadní části skříně; Funkční kompartment jednotky: na přední části skříně nebo na přední levé straně skříně;

(2) Opatření segmentace: Horizontální kompartment sběrnice a kompartment funkční jednotky jsou odděleny ocelovými destičkami. Kontrolní smyčka je oddělena od kompartmentu funkční jednotky pomocí plastového plastového krytu plamene-retardantního polyfenylenu.

(3) Jistič rámu nainstalovaný v skříňce může být ovládán ručně mimo skříňku v uzavřeném stavu. Sledujte stav otevírání a uzavření jističe obvodu a posouďte, zda je jistič obvodu v testovací poloze nebo v pracovní poloze podle polohového vztahu mezi operačním mechanismem a dveřmi.

(4) Separační struktura je navržena mezi hlavním obvodem a pomocným obvodem. Na plastové desce jsou nainstalovány pomocné elektrické jednotky sestávající z měřičů, signálních světel a knoflíků a kryt vyrobené z plastu polyuretanové pěny s plamenem je odděleno od hlavního obvodu za deskou.

◆ Vysunuté řízení motoru a centrum distribuce výkonu malého proudu (MCC)

Kabinet MCC zásuvky je rozdělen do tří oddílů, konkrétně horizontálního sběrnicového kompartmentu za skříňkou, funkční jednotka vlevo v přední části skříně a kabelový kompartment vpravo před skříňkou. Horizontální kompartment sběrnice a kompartment funkční jednotky jsou odděleny funkčními deskami vyrobenými z pěnových plastů s plamenem a kabelový kompartment je oddělen od horizontálního sběrnicového kompartmentu a funkční jednotkové kompartment pomocí ocelových desek. Kontrolní středisko MCCI) zásuvky jsou rozděleny do následujících pěti typů: 8E/4: Výška 200 × šířka 150 × hloubka 400 mm. 8E/2: Výška 200 × šířka 300x hloubka 400 mm. 8e: Výška 200 × šířka 600 × hloubka 400 mm. 16E: Výška 400 × šířka 600 × hloubka 400 mm. 24e: Výška 600 × šířka 600 × hloubka 400 mm.

◆ Struktura skříně na zadní výstupní přepínače

Za účelem snížení šířky uspořádání skříně spínače je hlavní sběrnice spínací skříně vodorovně nainstalována v horní části přepínací skříně a zadní polovina skříně je kabelová místnost, kde jsou připojeny příchozí a odchozí kabely. Přední část přepínací skříně je místnost zařízení, kde jsou nainstalovány funkční jednotky rozváděče. V tomto systému se kabelová místnost na boku přepínací skříně přesune do zadní skříně, což výrazně snižuje šířku uspořádání přepínací skříně, aby se dále splňovala požadavky rozložení prostoru.

Klíčová skříň je široká 600 mm a hluboká 1000/1200 mm s nezávislou hlavní autobusovou místnost nahoře, která je izolována od místnosti zařízení. Efektivní výška instalace komory předního zařízení je 72E (E = 25 mm), která je od kabelové komory oddělena multifunkční deskou, přičemž plně využívá instalační prostor přepínací skříně s kompaktní strukturou a flexibilní konfigurací jednotky. Kabelová místnost na zádech má dveře, což je vhodné pro instalaci a údržbu. Šířka příchozího skříně je stanovena podle rámového proudu příchozí jednotky. Doporučená šířka je 400/600/800/1000 mm a hloubka skříně je 1000 mm.

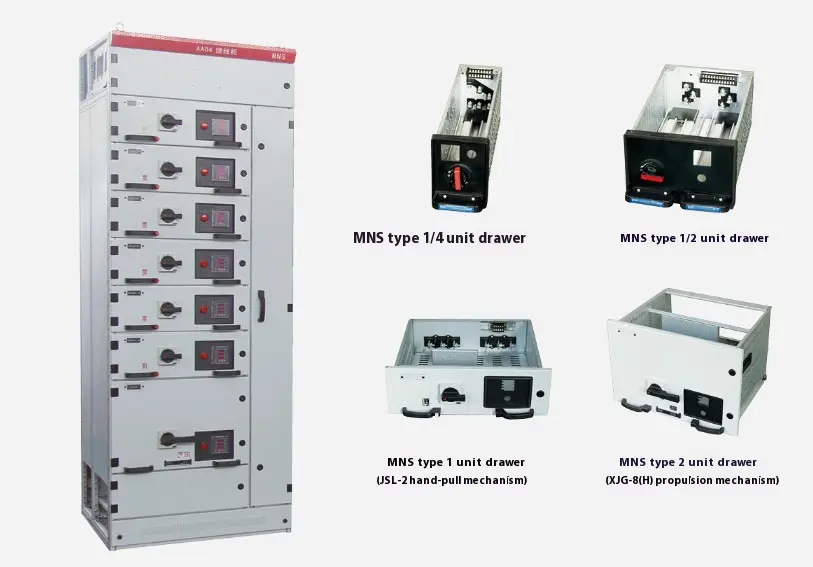

● Typ zásuvky

(1) 8E/4: Sestavte 4 jednotky zásuvky v výškovém prostoru 8E.

(2) .8E/2: Sestavte 2 jednotky zásuvky v výškovém prostoru 8E.

(3) 8e: Sestavte jednotku zásuvky ve výškovém prostoru 8E.

(4) 16e: Sestavte zásuvku ve výšce 16E (400 mm).

(5) 24e: Sestavte zásuvku ve výšce 24E (600 mm). Pět druhů jednotek zásuvky lze sestavit jednotlivě v skříňce a lze je také použít pro smíšené sestavy. Maximální počet zásuvkových jednotek, které lze přizpůsobit v skříňce pro jednu sestavu, naleznete v tabulce níže.

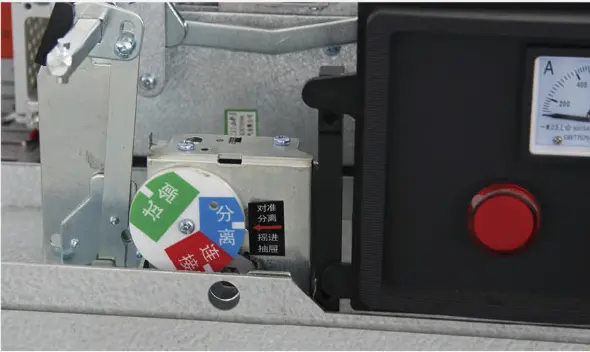

◆ Elektrické a mechanické blokování zásuvek

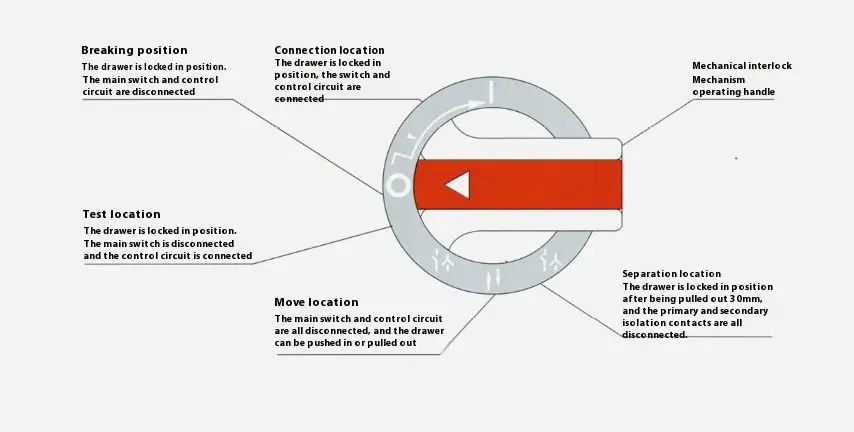

Jednotka zásuvky má spolehlivou mechanickou blokovací polohu, která je ovládána operační rukojetí a má zřejmé a přesné uzavření, testování, kreslení a izolační pozice. Funkce operačního mechanismu najdete na obrázku. Za účelem posílení bezpečnostních opatření lze přidat visací zámky po umístění provozní rukojeti a lze přidat až tři zámky, jak je znázorněno na levém obrázku. Po zavedení jednotky zásuvky musí působit v přísném souladu s operační funkcí a polohou uvedenou na obrázku 4 a na obrázku 5, jinak snadno poškodí strukturální části, takže při jejich používání věnujte pozornost.

◆ 8e/4 a 8e/2 provozují funkci přepínače

◆ 8eand 16e, 24e provozujte funkci přepínače

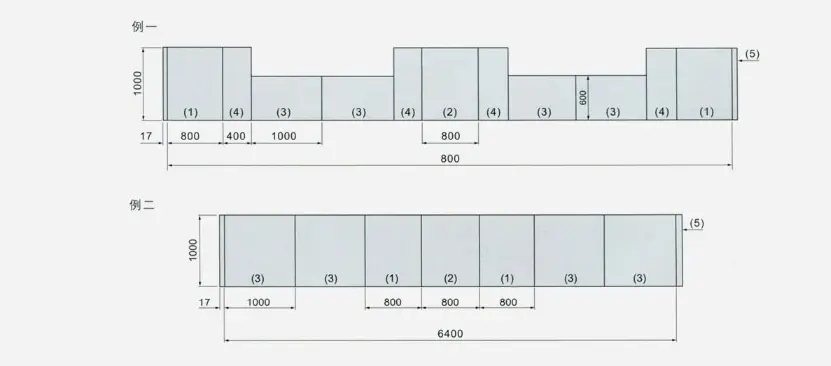

◆ Schematický diagram kombinovaného režimu

● Instalace, použití a údržba

1. Když zařízení dorazí do cíle, nejprve zkontrolujte, zda je zabalovací pole dokončeno. Pokud zařízení není nainstalováno okamžitě, mělo by být uloženo na suchém a čistém místě.

2. Zařízení se doporučuje nainstalovat od zdi, nebo může být nainstalováno na zdi. Nadační rovina instalace by měla být plochá a horizontální chyba na základovém kanálovém oceli je 1/1000 a celková odchylka délky je 3 mm ..

3. Doporučuje se použít pro fixaci všech vodivých částí podložku třídy 8.8 a napínací podložku a doporučený utahovací točivý moment je zobrazen v níže uvedené tabulce:

4. Kabelové hlavy a určitý počet měděných konektorů pro sekundární obvod dodávaný příslušenstvím MCC Scheme. (Aby se přizpůsobila chladnému lisovacímu zpracování měděných kloubů, doporučují se pro sekundární kabely vícejádrové flexibilní dráty).

5. Po připojení kabelu by mělo být spodní část zařízení uzavřena, aby se zabránila malým zvířatům v plazit se do skříně a způsobit nehody zkratu.

6. Po instalaci nebo úpravě, před uvedením do provozu jsou vyžadovány následující inspekce a testy:

▶ Zkontrolujte, zda elektrická zařízení a ovládací kabeláž nainstalované v zařízení splňují požadavky továrních výkresů.

▶ Manuální provoz různých přepínačů musí být flexibilní, bez abnormality nebo rušení.

▶ Zkontrolujte, zda jsou působení mechanického blokovacího mechanismu a elektrického blokovacího zařízení správné a spolehlivé, což by mělo splňovat požadavky systému.

▶ Zkontrolujte, zda izolační odpor hlavního obvodu a řídicího obvodu splňuje stanovené požadavky.

▶ Zkontrolujte, zda je elektrická zařízení nainstalovaná v zařízení v dobrém kontaktu a splňuje technické požadavky samotného elektrického zařízení.

▶ Zkontrolujte, zda je uvnitř zařízení nějaká cizí hmota a zda jsou montážní šrouby různých částí volné.

◆ Provozní pokyny pro vysušení MCC:

(1) Teprve poté, co doručku zásuvky vstoupí správně do průvodce, může být zatlačena do skříně, jinak bude zásuvka poškozena nebo nelze vytáhnout.

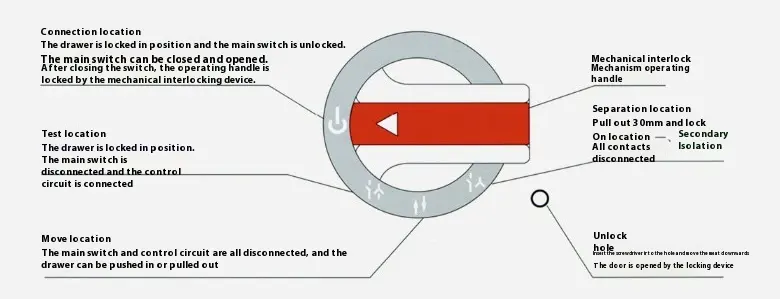

(2) Symboly a funkce na panelu 8e/4 a 8e/2 zásuvek viz obrázek 4. Šipka z lámací polohy „O“ do pracovní pozice “I“ na obrázku ukazuje, že provozní rukojeť by měla být nejprve tlačena a poté otočena z "O" na "i". Při návratu není nutné ji tlačit, stačí otočit popisovač "I" na "O" a po putování, držadlo.

(3) Symboly a funkce na panelu zásuvky 8E-24E viz obrázek 5. Když rukojeť dosáhne pracovní polohy, mechanismus uvolní mechanický zámek na hlavním přepínači a poté může být hlavní spínač uzavřen a otevřen. Když je však hlavní přepínač uzavřen, nelze provozovat rukojeť vzájemného mechanismu. Na dveřích je malý plastový kryt v pravém dolním rohu, který splňuje znamení, což je odemknutí mechanismu dveří. Provozní proces je následující: Když je zásuvka v pracovní poloze, pokud chcete otevřít dveře, nejprve vytáhněte malý kryt, poté vložte šroubovák do díry a posuňte západku dolů a otevřete dveře. Po otevření dveří nezapomeňte zakryt malý plastový kryt, jinak bude zničena původní úroveň ochrany.

● Přeprava a skladování zařízení

▶ Zařízení nesmí převrátit a trpět závažnými vibracemi.

▶ Při zvedání zařízení by měla být použita deska úhlu přepravy po rozbalení a zahrnutý úhel dvou ocelových vodičů a lan by měl být ≤1200. Pokud se používá vozík, váleč nebo páčidlo vysokozdvižný vozík, nesmí být prováděno přímo na podkladu zařízení.

▶ Když je zařízení nainstalováno na místě, pokud chcete přesunout polohu na krátkou vzdálenost, můžete ji vyhodit do čtyř rohů podvozku.

▶ Elektrické výrobky a díly nesmí být v zařízení libovolně rozebrány.

▶ Mělo by být zabráněno déšť a teplota okolního okolí by měla být v souladu s příslušnými ustanoveními tohoto vzorku.

● Úplnost produktů

Skříň distribuce napájení MNS typu MNS je připojena se seznamem balení, certifikátem produktu, příručkou pro výuku produktu a nezbytnými výkresy a klíč a náhradní díly poskytované podle podpůrného seznamu jsou připojeny.
