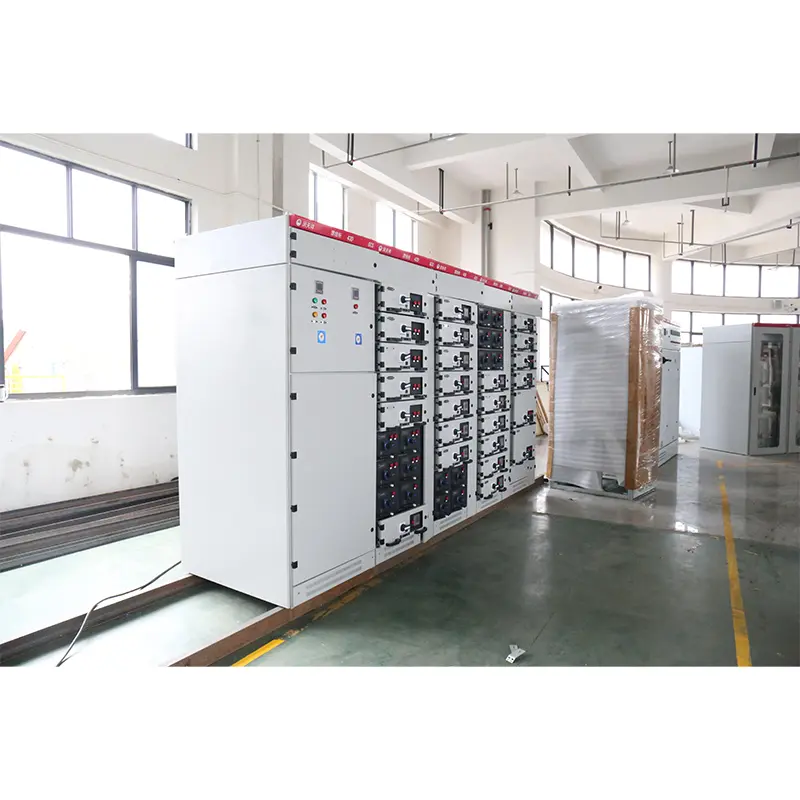

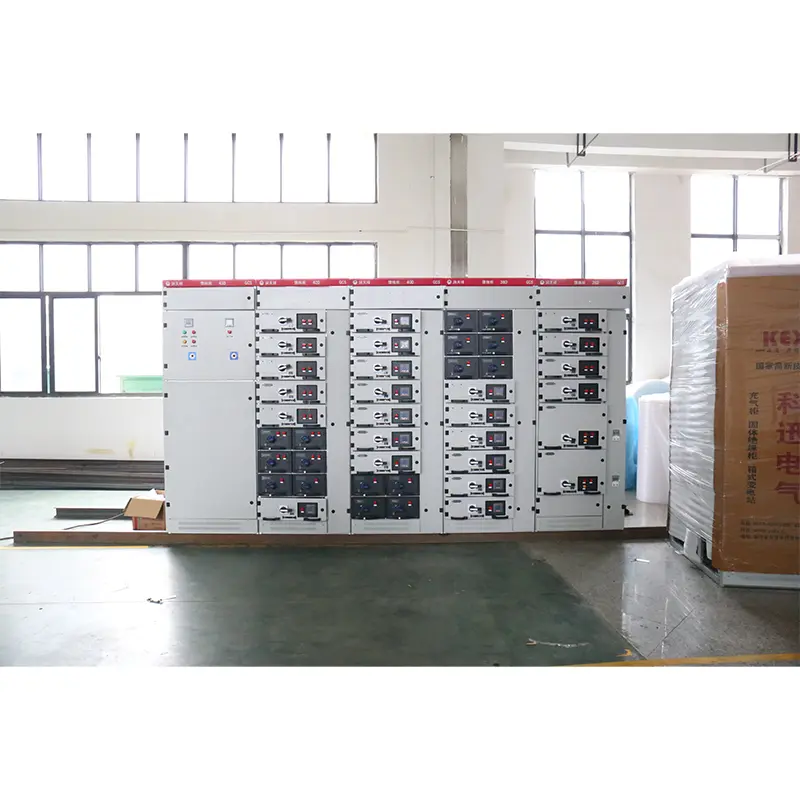

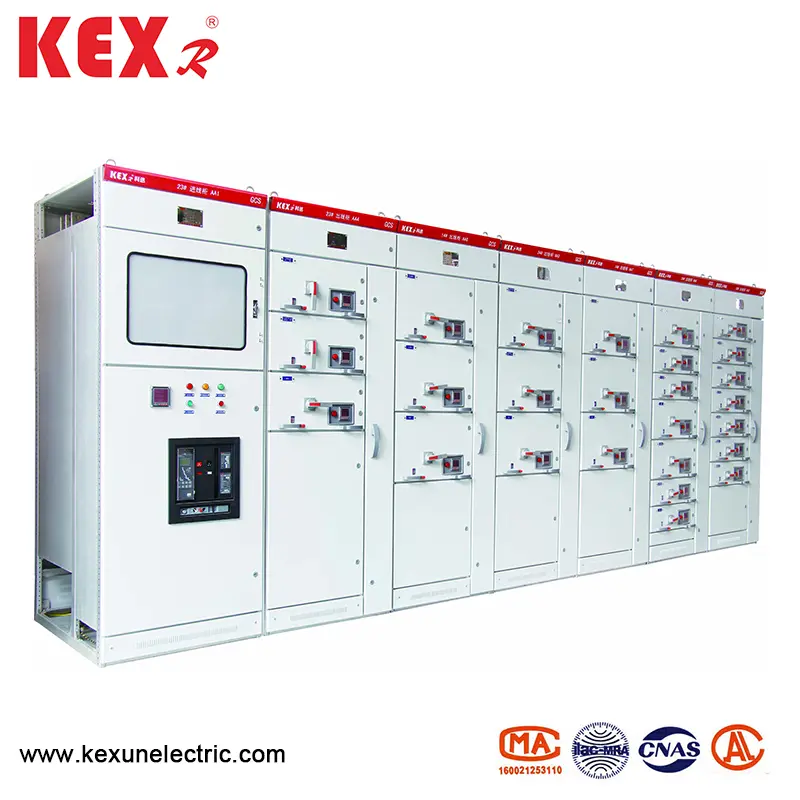

Kompletní sada nízkého napětí

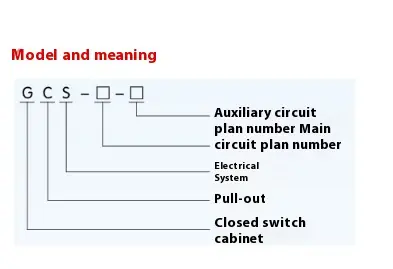

● Význam modelu

● Základní parametry

● Hlavní struktura

▶ Hlavní rám typu GCS typu nízké napětí Kompletní sada přijímá ocel 8MF typu Otevřená sekce a obě strany oceli mají instalační otvory s modulem 20 mm a 100 mm a ①9,2 mm, takže interní instalace je flexibilní a pohodlná.

▶ Hlavní rám je navržen ve dvou montážních formách, jmenovitě plně sestavená struktura a částečně svařovanou strukturu (boční rám a křížový paprsek), aby si uživatelé vybrali.

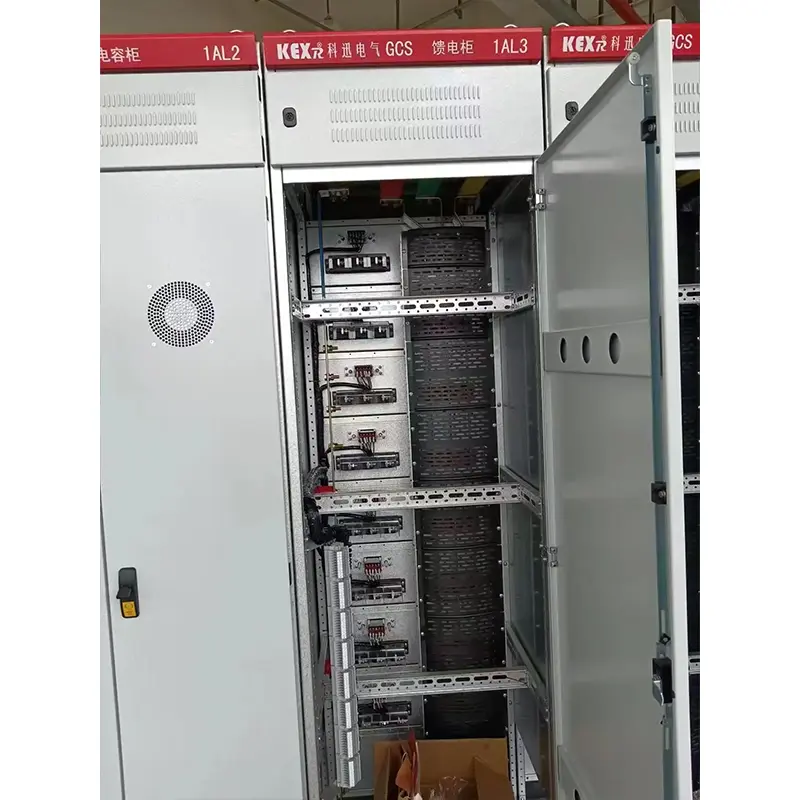

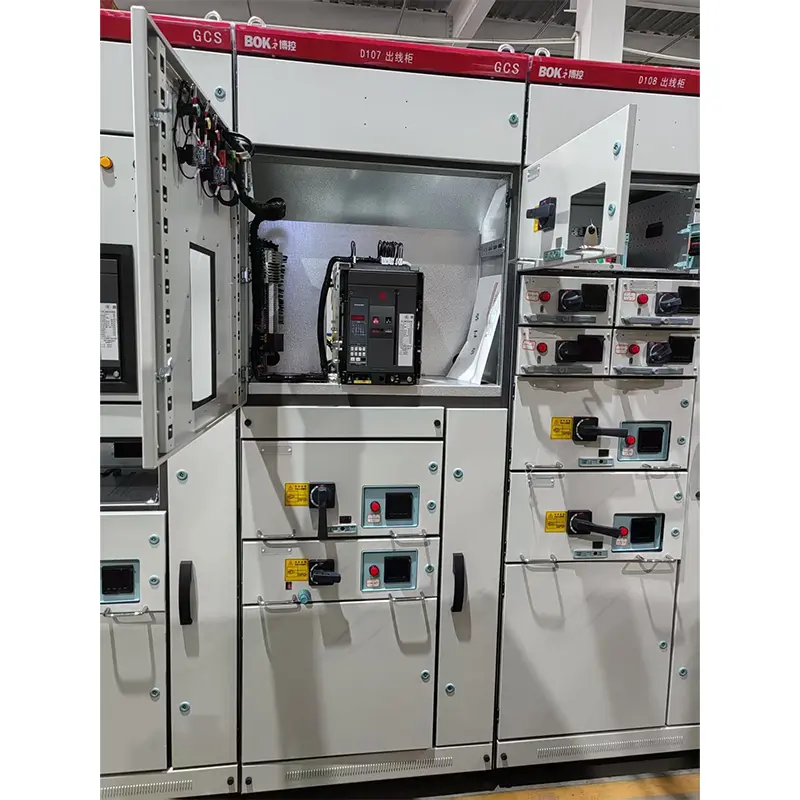

▶ Každá funkční místnost zařízení je od sebe izolována a její oddíly jsou rozděleny do funkční jednotky, autobusové místnosti a kabelové místnosti. Funkce každé komory jsou relativně nezávislé.

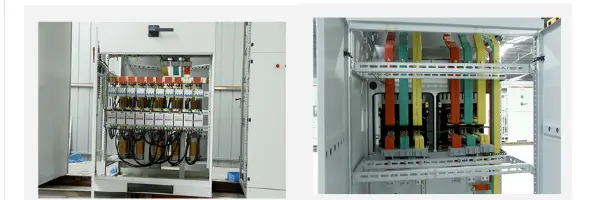

▶ Horizontální hlavní sběrnice je uspořádána vodorovně za skříňkou, což je základní opatření k tomu, aby hlavní obvod zařízení měl vysokou sílu zkratu.

▶ Konstrukce kabelového kompartmentu činí velmi pohodlné, aby kabely šly nahoru a dolů.

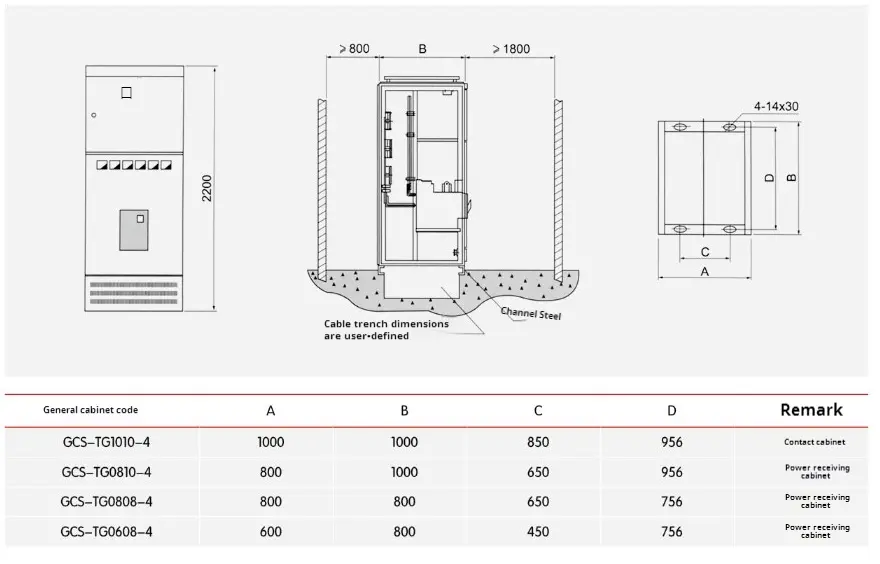

▶ Velikost řady obecného skříně zařízení (viz tabulka níže):

● Instalace a použití GC typu nízké napětí Kompletní sada

◆ Poté, co výrobky dorazí na místo přijímání, by se nejprve měli zkontrolovat, zda je balení neporušené. Jsou -li problémy nalezeny, měli by okamžitě informovat příslušná oddělení o smlouvě o obchodních záznamech, analyzovat důvody společně, učinit víza a vypořádat se s následky. U produktů, které nejsou instalovány okamžitě, měly být umístěny na vhodném místě a správně uchovávány podle normálních podmínek použití a požadavků na předpisy dočasného skladování pro elektrická zařízení. 1. Produkt musí být nainstalován podle instalačního schématu (viz připojený obrázek). Uživatel musí být poskytován ocel nadační kanály a šrouby, když je přijata metoda upevnění šroubu. Pokud je hlavní sběrnice připojena, pokud je povrch nerovnoměrný kvůli přepravě, skladování a jiným důvodům, měl by být vyrovnán před připojením a upevněním.

◆ Když jsou zařízení nainstalována samostatně nebo ve sloupcích, jejich svislost, nerovnoměrnost povrchu skříně a odchylka mezer mezi skříněmi musí splňovat požadavky v níže uvedené tabulce.

◆ Inspekce a inspekce po dokončení nízkého napětí typu GCS

instalace a před uvedením do provozu

(1) Zkontrolujte, zda jsou poškozeny horní barvy nebo jiné krycí materiály (jako je plastové stříkání) a zda je skříňka suchá a čistá.

(2) Zda je provozní mechanismus elektrických složek flexibilní a neměl by existovat žádná rušení ani nadměrná provozní síla.

(3) Zda je on-off hlavních a pomocných kontaktů hlavních elektrických zařízení spolehlivá a přesná.

(4) Mechanismus zásuvky nebo kreslení by měl být flexibilní a lehký, bez rušení a kolize.

(5) Střední linie pohyblivých a statických kontaktů zásuvky nebo struktury vytažení by měly být konzistentní a kontakty by měly být v těsném kontaktu. Hloubka vložení hlavních a pomocných kontaktů by měla splňovat požadavky. Mechanické blokování nebo elektrické: Akce odezvy je správná a zamykání nebo uvolnění by mělo být spolehlivé.

(6) Zásuvky stejné velikosti musí být zaměnitelné pohodlně bez rušení a kolize.

(7) Uzemňovací kontakt mezi zásuvkou a kabinetem by měl být v úzkém kontaktu. Když je zásuvka zatlačena, je před hlavním kontaktem kontaktován uzemňovací kontakt zásuvky a když je vytažen, po hlavním kontaktu je uzemňovací kontakt odpojen.

(8) Kalibrace přístroje, transformační poměr a polarita transformátoru musí být správná.

(9) Specifikace jádra pojistky by měla splňovat požadavky inženýrského designu.

(10) Hodnocení a stanovení ochrany musí být správné a spolehlivé.

(11) Použijte 1000 V megohmmeter k měření hodnoty izolační odporu nejméně 1 mΩ.

(12) Připojení každého přípojnice musí být dobré a instalace izolačních podpůrných, instalačních dílů a dalších příslušenství musí být pevné a spolehlivé.

◆ Použijte preventivní opatření typu GCS nízkopěťové sady

▶ Zařízení je kompletní sada nízkého napětí, která není nainstalována proti stěně, provozovaná zepředu a udržována na obou stranách. Pouze kvalifikovaní odborníci mohou vstoupit nebo otevřít údržbu kanálu a dveře kabinetu pro provoz, kontrolu a údržbu.

▶ Přepínač vzduchu a formované jističe s kufříkem byly mnohokrát odděleny a uzavřeny, zejména po separaci a uzavření zkratu, což způsobí popáleniny místního kontaktu a produkuje uhlíkové látky, což zvýší kontaktní odolnost. Proto by měly být udržovány a přepracovány v příručce pro jistič obvodu.

▶ Po instalaci a údržbě musí být izolace mezi kompartmenty a funkčními jednotkami přísně zkontrolována, aby se zajistilo dobré funkční oddělení zařízení a zabránilo se rozšiřování poruchy.

● Balíček produktu

Výrobce poskytne při dodávce následující dokumenty a příslušenství:

▶ Seznam zařízení

▶ Osvědčení o produktu

▶ Pokyny pro použití

▶ Zpráva o továrním testu

▶ Relevantní elektrické výkresy

▶ Klávesy dveří skříně, provozní držadla a náhradní díly uvedené ve smlouvě.

▶ Instalační pokyny hlavních komponent

● Objednávání pokynů

Kompletní kontrakt s objednávkou GCS typu nízké napětí obsahuje následující obsah:

▶ Úplný model produktu zahrnuje číslo schématu hlavního obvodu a číslo schématu pomocného obvodu.

▶ Schéma sekvence systému hlavního obvodu

▶ Elektrický schématický diagram pomocného obvodu

▶ Seznam komponent v kabinetu

▶ Nastavení parametrů, jako je napětí, proud a čas v obvodu.

▶ Ostatní speciální tabulky v rozporu s běžným používáním produktu.
