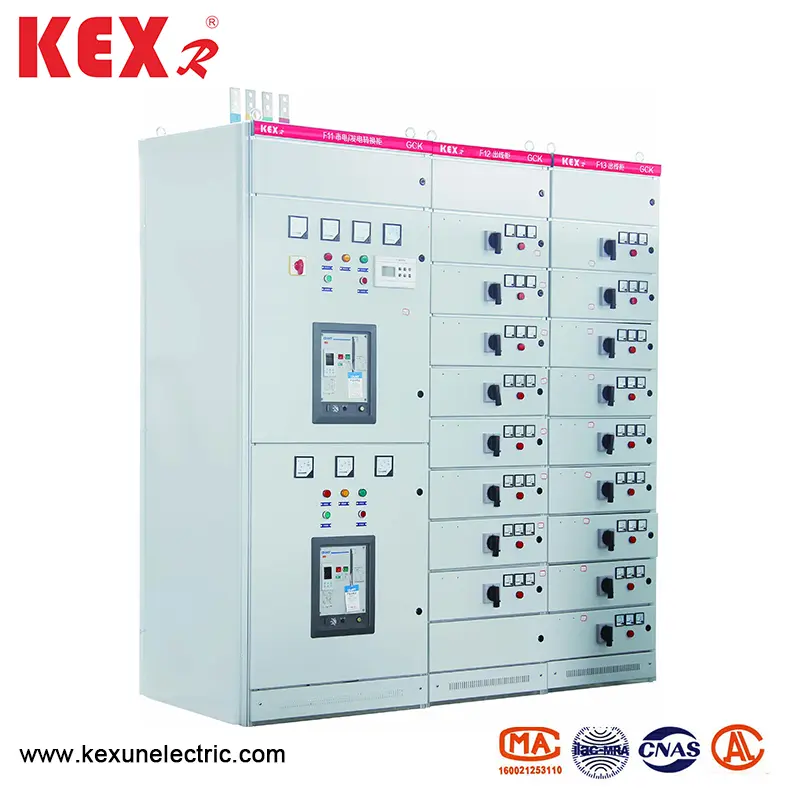

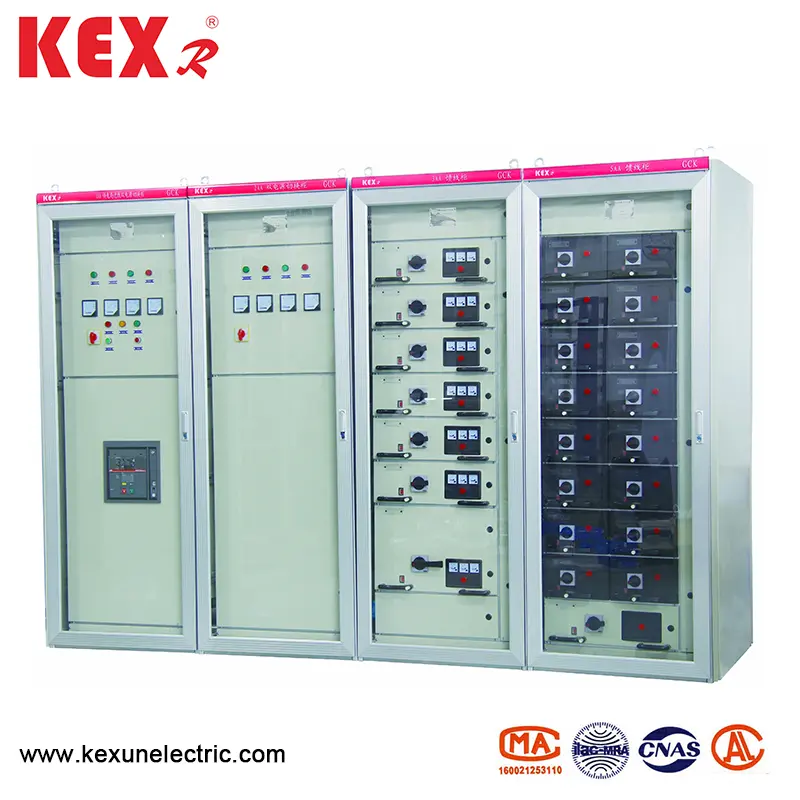

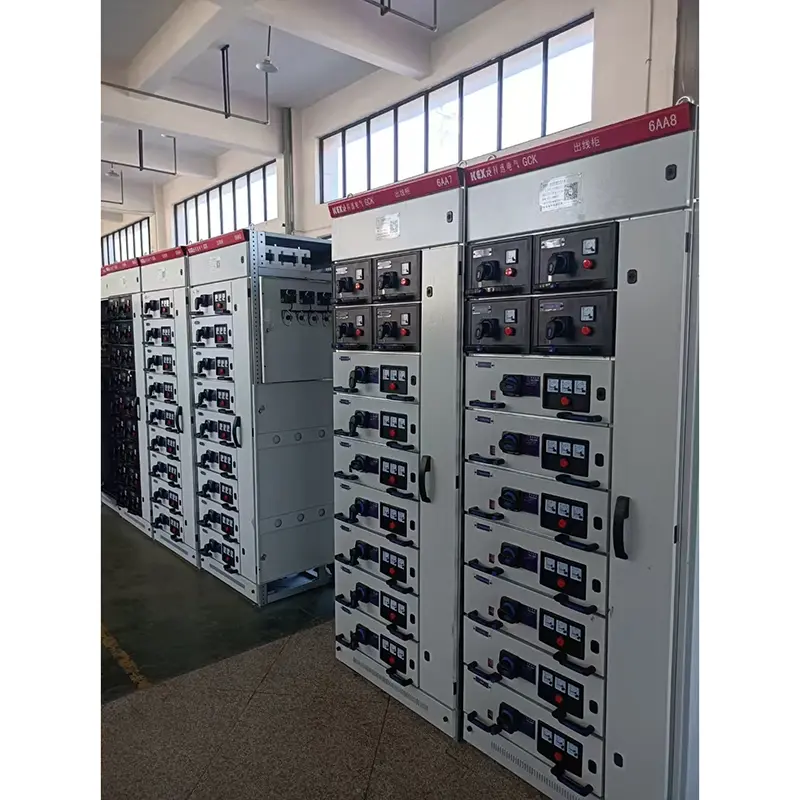

Nízkopěťový roztahování

● Charakteristiky produktu

Tento rozvaděč s nízkým napětím má výhody vysoké kapacity pro lámání, dobrou dynamickou a tepelnou stabilitu, pokročilé a přiměřené struktury, praktické elektrické schéma, série, silná všestrannost, libovolná kombinace různých schématických jednotek, více obvodů obsažených v jedné spínačce, šetření podlahového prostoru, krásného vzhledu, bezpečnosti a spolehlivosti. Tento produkt odpovídá standardu IEC439 NEMAICS2-322 a také odpovídá GB7251-87 „Nízkonapěťové rozvaděcí“ národní standard a ZBK36001-89 „Switchgear s nízkým napětím“ Profesionální standard „

● Hlavní technické parametry

● Architektonická funkce

Shromážděná struktura je sestavena základní rozváděcí rozvaděč s nízkým napětím. Všechny strukturální části rozváděcího rámu jsou vzájemně spojeny šrouby za vzniku základního rámce. Poté, podle potřeby, se pro sestavení úplného rozváděče přidávají dveře, přepážky, oddíly, zásuvky, montážní konzoly, autobusové tyče a elektrické komponenty. Tento rozváděč LV má následující vlastnosti:

▶ 1. Rám je vyroben z profilované oceli, umístěný trojrozměrnou rohovou deskou a přišroubován bez struktury svařování, čímž se zabrání deformaci svařování a napětí a zlepšuje přesnost instalace.

▶ 2. Montážní otvory snímků a částí se mění podle modulu E = 20 mm.

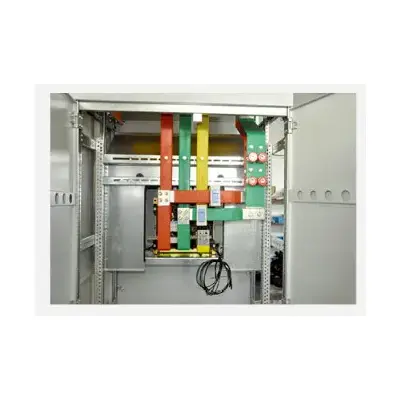

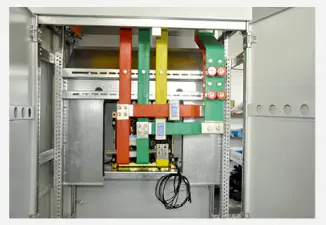

▶ 3. Vnitřní strukturální části jsou galvanizovány. Po moření a fosfování se exteriér stříká elektrostatickým epoxidovým práškem. 4. V příchozím rozváděči Power Center (PC) je horní část vodorovná oblast sběrnice a spodní část horizontální sběrnice je místnost pro jistič. Jističe obvodů mohou být vybaveny domácími DW15C, ME a dalšími řadami, a mohou být také vybaveny různými jističemi vyrobenými zahraničními elektrickými společnostmi podle potřeb uživatelů, jako jsou jističe řady F vyráběné společností ABB Company a inteligentními jističi. Obecně má PC jednotka hlavní obvod (včetně sběrnicového spojky) s obrácenými řadami. Když je jmenovitý proud 630A-1600A, zabírá rozváděč s celkovou velikostí 800 × 1000 × 2200 (šířka x hloubka x výška x). Hlavní obvod bez obratu zabírá rozváděč s vnějším rozměrem 800 × 800 × 2000 (šířka, hloubka a výška). Pokud je jmenovitý proud mezi 1600A-3150A, zabírá rozváděč s celkovou velikostí 1000 × 1000 × 2200 (šířka x hloubka x výška). Neexistuje žádný hlavní rozváděč, který by byl otočen. Když je jmenovitý proud 1600A-3150A, zabírá rozváděč s vnějším rozměrem 1000 × 1000 × 220 (šířka × hloubka × výška). Hlavní obvod bez obratu zabírá rozváděč s vnějším rozměrem 1000 × 800 × 2200 (šířka x hloubka x výška).

▶ 4. Struktura napájecího centra (PC) podavače je podobná jako u příchozího rozváděče. Pokud je krmivový proud 630a-1600A, může být spínač 1000 × 1000 × 2200 (šířka × hloubka × výška) vybavena dvěma smyčkami, které jsou uspořádány nahoru a dolů.

▶ 5. Switchgear Motor Control Center (MCC) má dva typy: Swrewgear na nástěnné a nástěnné rozváděče namontované na stěně, jehož horní část je horizontální plocha přípojnic a oblast funkční jednotky zásuvky je pod vodorovnou plochou přípojnic, jehož šířka je 600 mm, a oblast funkční jednotky zásuvky je 1840 mm. Když je těleso swingear namontováno na zeď, levá část rozváděče je funkční oblast jednotky a pravá část má rozložnou oblast široké kabelové plochy 200 mm. Celkové rozměry rozváděče jsou 800/500/200 (šířka/hloubka/výška). Když je rozváděč nainstalován od stěny, šířka rozváděče je 600 mm a oblast kabelu je na zadní straně rozváděče. Celkové rozměry rozváděče jsou 600 × 800 (1000) × 2200 (šířka x hloubka x výška). Existují dva druhy hloubky rozváděče: 800 a 1000. Navrhujeme, aby si uživatelé vybrali rozváděč s hloubkou 1000, aby byl v souladu s hloubkou Swrewgear PC. Když je zásuvka vytažena z rozváděče, živá část v rozvaděče není vystavena, což je bezpečné a spolehlivé.

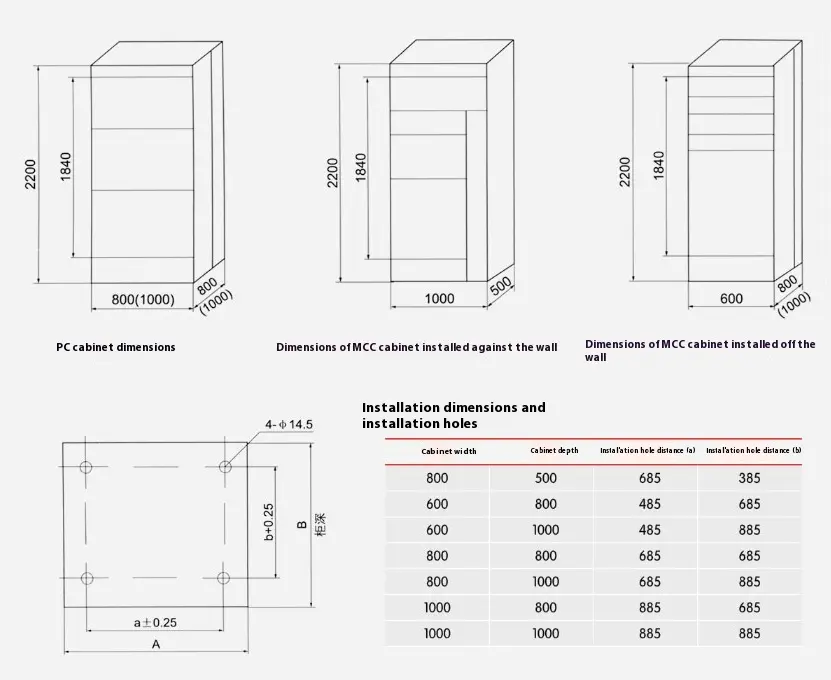

● LV Switchgear Celkové rozměry, rozměry instalace

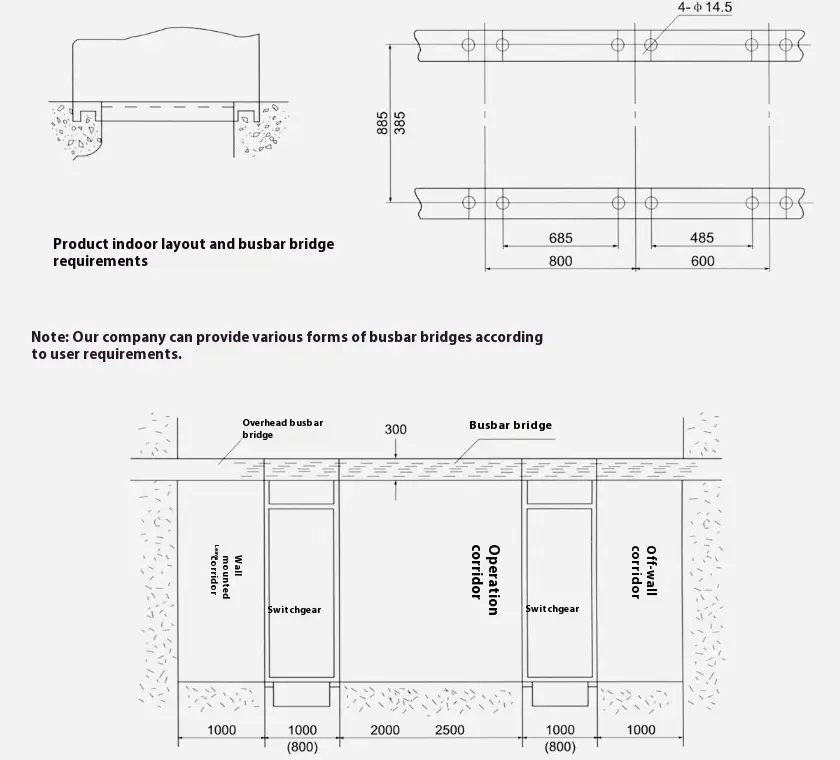

● Schematický diagram nízkého napětí nakreslení Swrewgear Instalation Foundation

● Pozor

▶ Při instalaci tohoto produktu by měla být vodorovná hranice mezi nízkými napěťovými rozváděči pevně a spolehlivě připojena.

▶ Dveře tohoto produktu mají blokovací funkci s hlavním přepínačem, tj. Dveře lze otevřít pouze za podmínky selhání napájení. Druhou stranou tohoto produktu je šroubová těsnicí deska, která nemá žádnou blokovací funkci s hlavním spínačem. Při demontáži postranní desky tohoto produktu proto odpojte napájení.

▶ Neprofesionály by neměly otevřít rozváděč pro údržbu.
