Swindgear s nízkým napětím

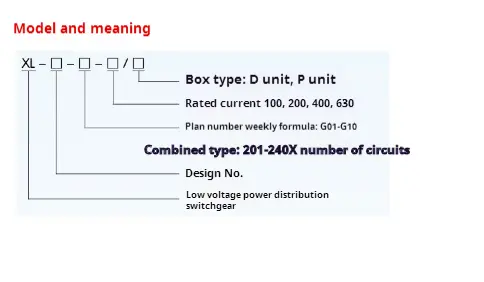

● Význam modelu

● Pomocí podmínek

◆ Swindgear distribuce napájení XL-21 typu by měl být nainstalován v nadmořské výšce menší než 2000 m.

◆ Teplota okolního a okolního vzduchu není vyšší než +40 ℃, ale průměrná teplota není vyšší než +35 ℃ a teplota okolního vzduchu není nižší než -100 ℃ v 24hodinovém období.

◆ Ve vzduchu nesmí být žádný nadměrný prach, kyselina, sůl, korozivní a výbušný plyn. Relativní teplota nesmí překročit 50% při nejvyšší teplotě +40 ℃ a vyšší relativní teplota je povolena při nejnižší teplotě, jako je 90% pod +20 ℃. Je třeba se domnívat, že v důsledku změn teploty může občas nastat obecnou kondenzaci.

◆ Když uživatelé mají zvláštní požadavky, mohou jednat s výrobcem.

● Konstrukční funkce

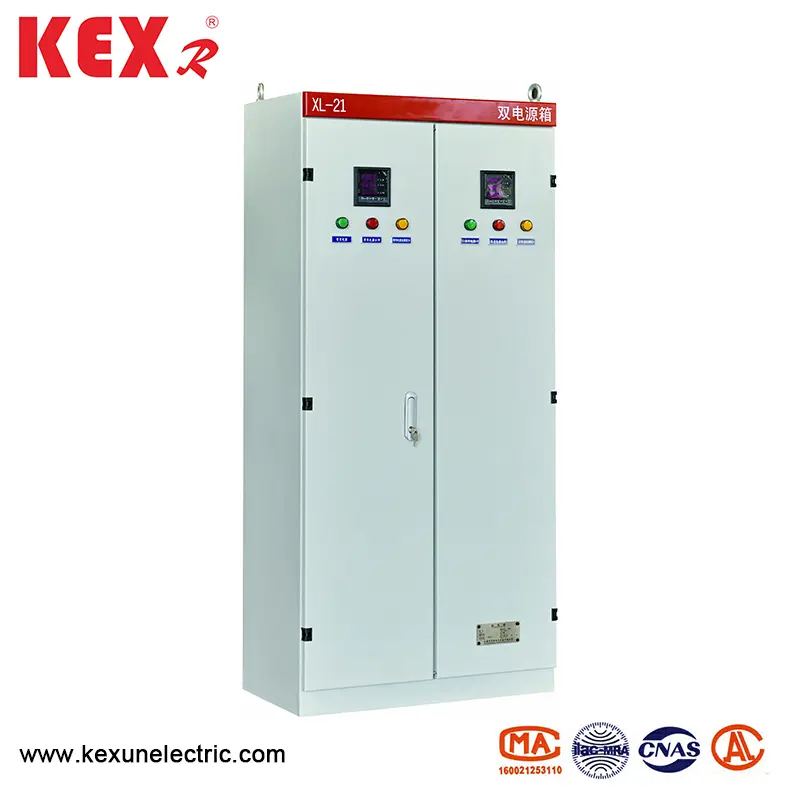

◆ Swindgear distribuce nízkého napětí XL-21 typu je namontován na podlahu a může být přímo nainstalován pod transformátorem. Swreakgear tělo je vyrobeno z vysoce kvalitních ocelových desek svařovaných nebo sestavených a provozní rukojeť spínače nože je nainstalována na pravém sloupci před rozváděčem, který lze použít pro přepínání napájecího zdroje. Před distribučním boxem je nainstalován voltmetr. Označuje napětí sběrnice. Před boxem distribuce energie jsou dveře. Po otevření dveří je vystavena všechna zařízení v distribučním boxu napájení, což je vhodné pro údržbu. Tato pole pro distribuci energie přijímá nové komponenty navržené Čínou, která má vlastnosti kompaktní struktury, pohodlné údržby a flexibilní kombinace obvodů. Položení napájení je vybaveno jističem jako ochrana zkratu a před dveřmi lze nainstalovat tlačítko provozu.

◆ Režim provozu: Manuál.

◆ Instalační režim: Vertikální instalace

◆ Režim zapojení: Opravené zapojení

● Technické parametry typu XL-21 typu Swindgear Distribution Power Distribution

● Instalace a použití typu XL-21 typu Swindgear Distribution Power Distribution

◆ Box pro distribuci energie může být zabalen a přepravován až po předání inspekce. Když produkt dorazí do cíle, nejprve zkontrolujte, zda je políčko dokončeno. Pokud není nainstalována okamžitě nainstalována distribuční pole, uložte produkt na suchém a čistém místě.

◆ Políčko distribuce napájení lze nainstalovat podle instalačního výkresu a uživatel je zajištěn ocel a šrouby na základním kanálem. Pokud je kabel odchozí, musí uživatel pohřbít základnou drážku a kabelový příkop mimo spodní šroub pasty.

◆ Po instalaci nebo přepracování distribuce energie musí být před uvedením do provozu zkontrolována a testována řada položek.

(1) Zkontrolujte, zda interní elektrická zařízení a kabeláž odpovídají schématickému diagramu.

(2) Několikrát zkontrolujte a provozujte spínač a zjistěte, zda je flexibilní a normální.

(3) Zkontrolujte a vyzkoušejte, zda jsou všechny měřiče a relé přesné.

● Objednávání pokynů

Dokumenty a příslušenství poskytnuté Kexun při dodávce.

▶ Seznam doručení.

▶ Osvědčení o produktu.

▶ Zpráva o inspekci továrny.

▶ Popis produktu

▶ Primární systémový diagram, schéma řízení a sekundární schéma zapojení.

▶ Klávesy dveří skříně, provozní držadla a náhradní díly uvedené ve smlouvě.

▶ Pokyny pro použití hlavních komponent
