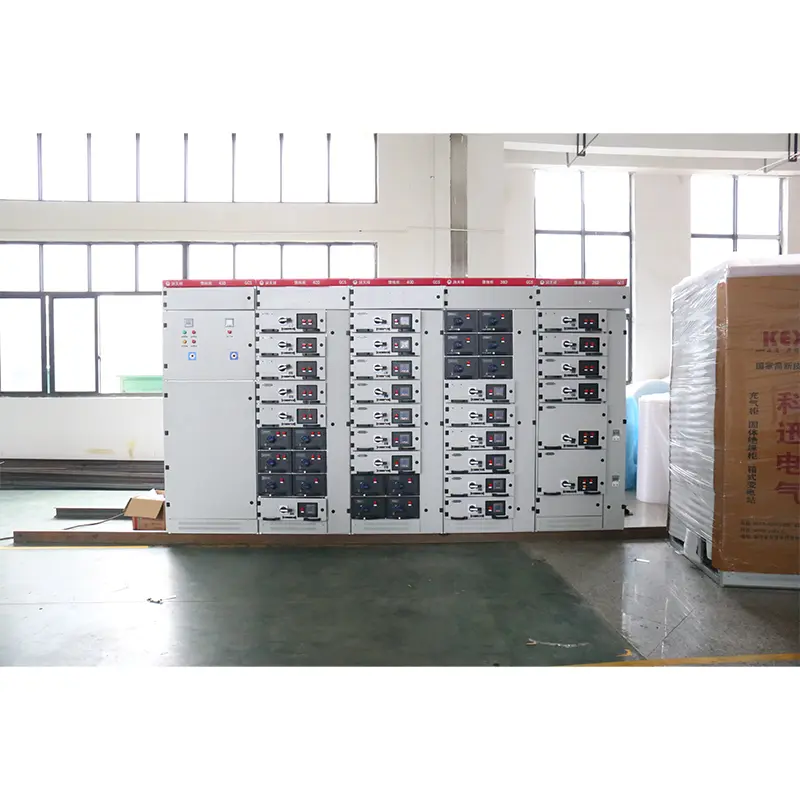

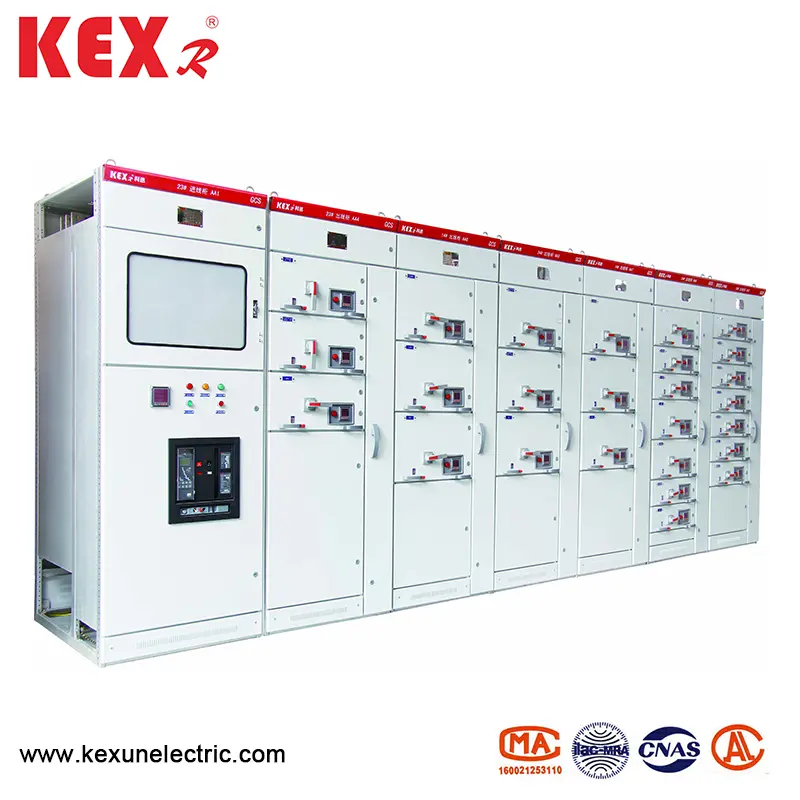

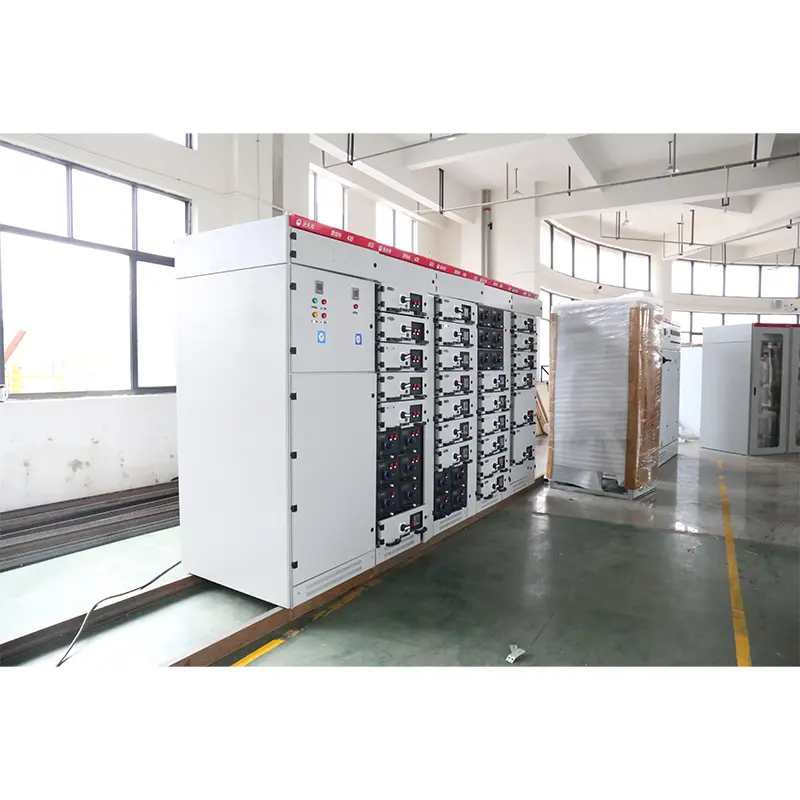

Spínač extrakce nízkého napětí

● Index výkonu

Konstrukce typu GCS typu nízkého napětí Spínací skříňka splňuje následující standardy:

▶ IEC439-1 s nízkým napětím rozváděče a kontrolní gea

▶ GB7251 Swindgear s nízkým napětím

▶ ZBK36001 Nízkonapěťové vysunuté rozvážkové výsuvné

● Základní parametry

● Hlavní struktura

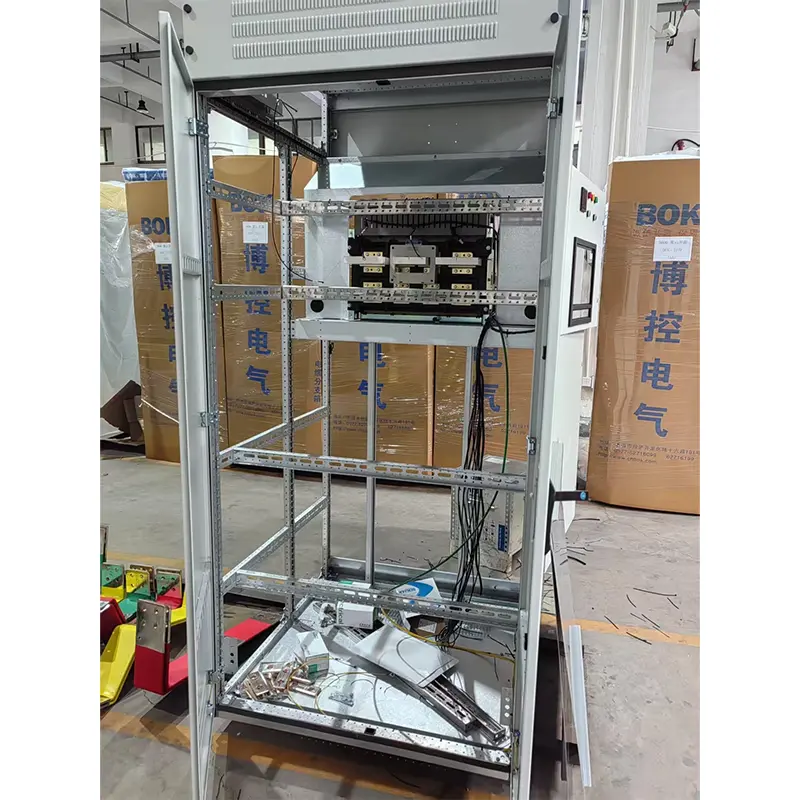

▶ Hlavní rám typu GCS typu nízkopěťové přepínací skříňky přijímá 8MF typu Otevřená ocel a obě strany oceli mají instalační otvory s modulem 20 mm a 100 mm a ①9,2 mm, takže vnitřní instalace je flexibilní a pohodlná.

▶ Hlavní rám je navržen ve dvou montážních formách, jmenovitě plně sestavená struktura a částečně svařovanou strukturu (boční rám a křížový paprsek), aby si uživatelé vybrali.

▶ Každá funkční místnost zařízení je od sebe izolována a její oddíly jsou rozděleny do funkční jednotky, autobusové místnosti a kabelové místnosti. Funkce každé komory jsou relativně nezávislé.

▶ Horizontální hlavní sběrnice je uspořádána vodorovně za skříňkou, což je základní opatření k tomu, aby hlavní obvod zařízení měl vysokou sílu zkratu.

▶ Konstrukce kabelového kompartmentu činí velmi pohodlné, aby kabely šly nahoru a dolů.

▶ Velikost řady obecného skříně zařízení (viz tabulka níže):

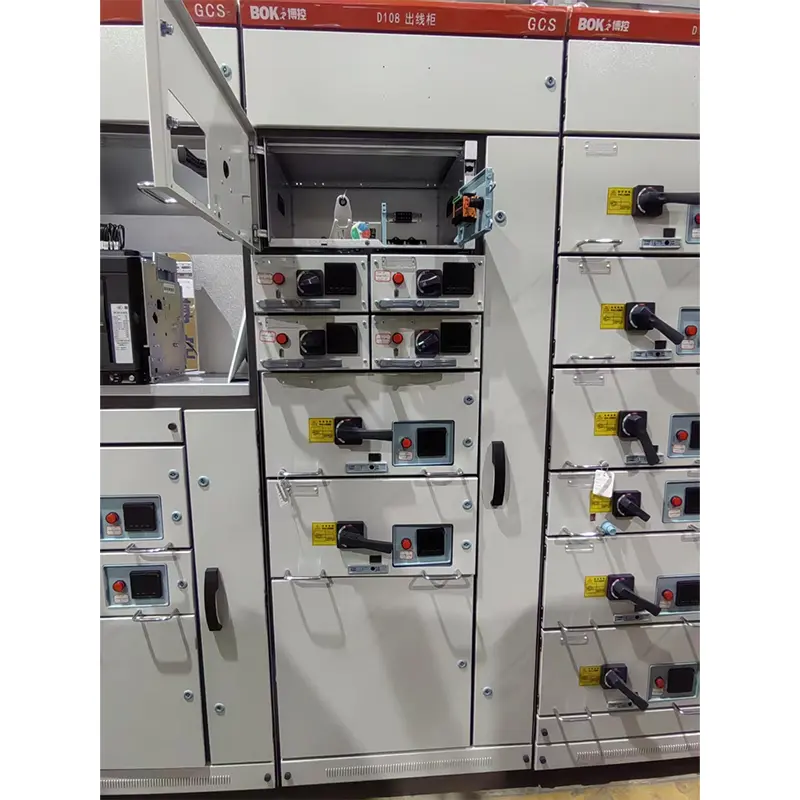

● Funkční jednotka

1. Výška zásuvky je 160 mm. Je rozdělena do 1/2 jednotky, 1 jednotky, 3/2 jednotky, 2 jednotky, 3 jednotky a pět velikostí řady. Hodnocený proud jednotkového obvodu je 400A nebo méně.

2. Zásuvka se mění pouze ve výškové dimenzi a její šířka a hloubková dimenze zůstávají nezměněny. Zásuvky se stejnými funkčními jednotkami mají dobrou zaměnitelnost.

3. každý kabinet MCC může být vybaven maximálně 11 zásuvkami o jedné jednotky nebo 22 1/2-jednotkovými zásuvkami. Kde více než jedna jednotka zásuvky přijímá multifunkční zadní desku.

4. Podle proudu přijímají vstupní a výstupní linky zásuvky odlišný počet plug-inů se stejnou strukturou čipu.

5. 1/2 zásuvky jednotky a kabelová místnost jsou spojeny adaptérem ZJ-2 se strukturou zadní desky.

6. Spojení mezi zásuvkou jednotky a kabelovou místností přijímá adaptér ZJ-1 se stejnou velikostí nebo strukturou trubice podle aktuálního třídění.

7. Jednotka zásuvky je vybavena mechanickým blokovacím zařízením.

● Hlavní elektrické komponenty

Princip výběru hlavních elektrických komponent je založen na importované technologii, která může být vyrobena v sérii v Číně a splňuje požadavky vysokého výkonu zařízení

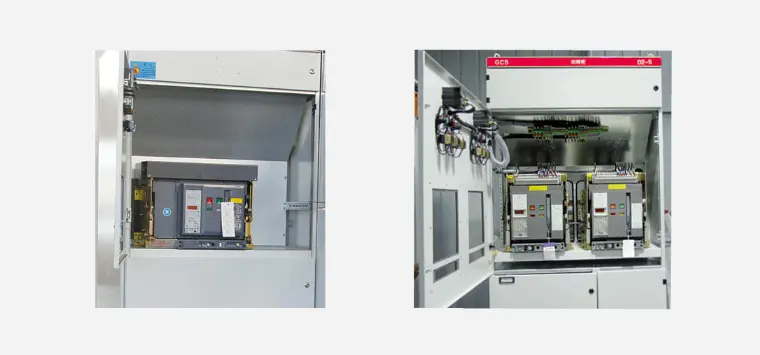

▶ Jistič napájení a podavače podavače vybírá hlavně řadu AH. Rovněž lze vybrat další řadu M produkované společností Schneider Company a F Produkované společností ABB Company s pokročilejším výkonem. Jistič AH má vlastnosti dobrého výkonu, kompaktní struktury, lehké hmotnosti a silné řady. Cena je relativně nízká, údržba a použití jsou pohodlné a všechny indexy výkonu mohou splňovat požadavky tohoto zařízení.

▶ Jednotka zásuvky (řídicí jednotka motoru, částečná krmiva) jističe s obvody CM1 a TG.TM30 Plastové jističe s řadou a některé vybírají NZM-vyrobenou společností Moeller Company. Série 100A. Tyto přepínače mají vlastnosti dobrého výkonu, kompaktní struktury, krátkého oblouku nebo žádné oblouky a vysokých technických a ekonomických ukazatelů, které mohou splňovat požadavky tohoto zařízení.

▶ Izolační spínač a izolační spínač pojistky musí být řada Q. Tato série má vysokou spolehlivost a silnou schopnost lámání a může si uvědomit mechanické blokování.

▶ Hlavní pojistka je řada NT. 5. stykače AC musí být série B a LCI-D ..

● Charakteristiky typu GCS typu nízkopěťové extrakční spínač skříňky

1. Zlepšete tepelnou kapacitu adaptéru a výrazně snižte dodatečný nárůst teploty způsobený zvýšením teploty adaptéru na konektor, hlavu kabelu a spaceru.

2. oddělení mezi funkčními jednotkami a kompartmenty je jasné a spolehlivé a selhání jedné jednotky neovlivní práci jiných jednotek, takže selhání je omezeno na minimální rozsah.

3. horizontální uspořádání autobusů způsobuje, že zařízení má dobrou dynamickou a tepelnou stabilitu a vydrží dopad zkratu 80/176ka.

4. Počet obvodů v jednom 4.MCC skříňce je až 22, plně zvažuje potřeby automatických elektrických dveří (stroje) při výrobě energie, petrochemických systémech a dalších průmyslových odvětvích s velkou jednotlivou kapacitou.

5. Spojení mezi zařízením a externím kabelem je dokončeno v kabelovém prostoru a kabel může jít nahoru a dolů. Aktuální transformátor je nainstalován v kabelovém prostoru, díky čemuž je instalace a údržba pohodlná.

6. Ve stejném systému distribuce energie může být zkratovací proud omezen odpovídajícím reaktory omezujícím proud, napětí sběrnice může být stabilizováno s určitou hodnotou a požadavky na sílu zkratu komponent mohou být částečně sníženy.

7. Jednotka zásuvky má dostatečný počet sekundárních konektorů (32 párů pro jednotku 1 a vyšší a 20 párů pro jednotku 1/2), což může splňovat požadavky počítačového rozhraní a automatické řídicí smyčky pro počet kontaktů

● Pomocný obvod

Konstrukce pomocných obvodů je v souladu s technickými předpisy pro pomocnou energetickou návrh tepelných elektráren a dalších relevantních technických předpisů. Je vhodný pro energetický systém s nízkým napětím elektráren a rozvodů a systém distribuce energie s nízkým napětím v továrnách, dolech a výškovém budovách. Pomocné schéma továrny a dolů je navrženo podle schématu hlavního obvodu, které je rozděleno na funkční jednotky napájení příchozí linie, podavače (PC) a linie podavače motoru (MCC) ..

● Balíček produktu

Výrobce poskytne při dodávce následující dokumenty a příslušenství:

▶ Seznam zařízení

▶ Osvědčení o produktu

▶ Pokyny pro použití

▶ Zpráva o továrním testu

▶ Relevantní elektrické výkresy

▶ Klávesy dveří skříně, provozní držadla a náhradní díly uvedené ve smlouvě.

▶ Instalační pokyny hlavních komponent

● Objednávání pokynů

Smlouva o objednávkové smlouvě typu GCS typu nízkopěťové přepínací skříňku obsahuje následující obsah:

▶ Úplný model produktu zahrnuje číslo schématu hlavního obvodu a číslo schématu pomocného obvodu.

▶ Schéma sekvence systému hlavního obvodu

▶ Elektrický schématický diagram pomocného obvodu

▶ Seznam komponent v kabinetu

▶ Nastavení parametrů, jako je napětí, proud a čas v obvodu.

▶ Ostatní speciální tabulky v rozporu s běžným používáním produktu.
