HV Swindgear

● Pomocí podmínek

▶ Teplota vzduchu: -10 ~ 40 ℃;

▶ Nadmořská výška: pod 1000 m

▶ Vlhkost: Relativní vlhkost: denní průměr menší než 95%a měsíční průměr není více než 90%

▶ Tlak vodárny pro vodu: Denní průměrná hodnota není více než 2,2 kPa a průměrná hodnota měsíce není více než 1,8 kpa ；; Když teplota náhle klesne, může dojít k kondenzaci, doprovázená znečištěním. Tento produkt je vhodný pro následující dva podmínky prostředí, které jsou závažnější než normální podmínky:

(1) Kondenzace není častá (v průměru více než dvakrát měsíčně) a je mírně znečištěna;

(2). Obecně neexistuje kondenzace (v průměru ne více než dvakrát ročně), což je vážně znečištěno

▶ HV Swindgear je vhodný pro tvrdá místa, kde nehrozí žádné nebezpečí požáru a výbuchu, a vážné znečištění stačí k korodování kovů a zničení izolace

▶ HV Swindgear typu KYN28-12 je vhodný pro místa, kde neexistují žádné násilné vibrace, hrboly a vertikální sklon nepřesahují 80.

Poznámka:

(1) HV Swrewgear umožňuje skladování a přepravu při -30 ℃

(2) Pokud nadmořská výška přesáhne 1000 metrů, musí být řešena podle B/2102 „Technické požadavky na vysokopěťové elektrické přístroje s využitím oblastí nadmořských výštek“; Pokud nadmořská výška nepřesahuje 2000 m, nesmí být přijata žádná opatření k nízkonapěťovému pomocnému vybavení;

(3) Pokud se podmínky skutečného použití liší od výše uvedeného, ​​musí být vyjednáván uživatelem i výrobcem.

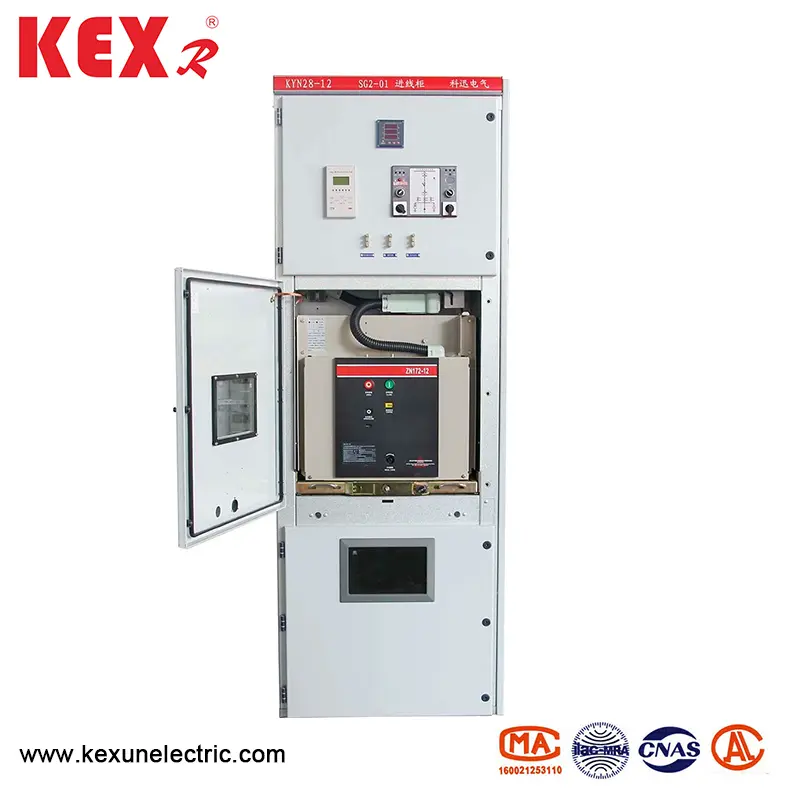

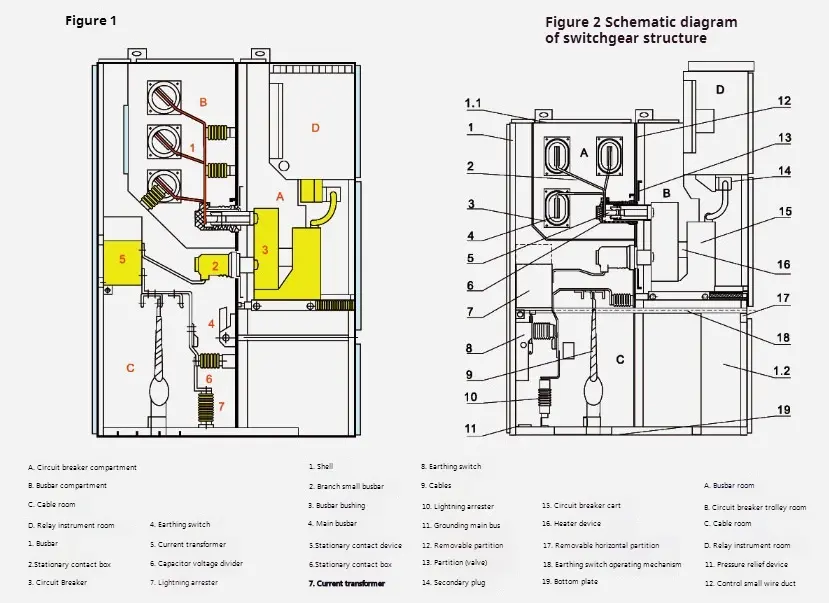

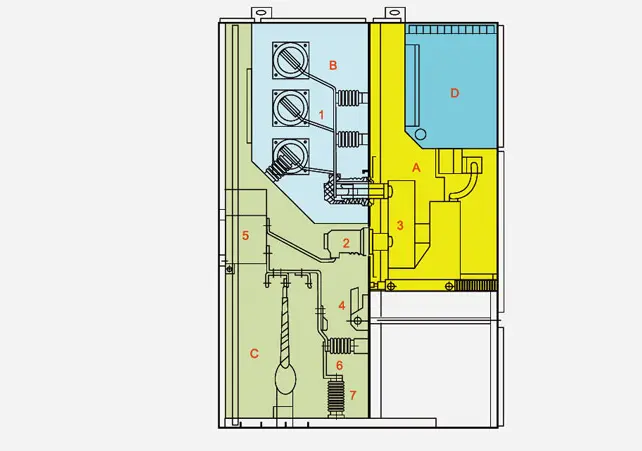

◆ HV Swrewgear se skládá ze dvou částí: pevné těleso skříně a nakresletelnou část (zkráceně a koutka) (viz obrázek pro schematický diagram HV rozváděcí struktury). Sheřátko se skříňkou Switchgeart a třpytky každé funkční jednotky jsou přišroubovány ocelovými destičkami potaženými hliníkem a zinkem. Úroveň ochrany shell Swindgear dosáhne IP4X a úroveň ochrany každé desky oddílu v kompartmentu a dveří jističe obvodů je při otevření P2X. Swindgear typu KYN28-12 může být vybaven VS1, Zn 12V vakuový jistič a volným obvodním obvodovým vozidlem a vakuovým stykačem VC vyrobeným společností ABB Company. Swindgear lze nainstalovat do dvojitých skříní, tj. V uspořádání zády k sobě. Instalace a ladění přepínací skříně lze provádět vpředu, takže spínací skříň může být nainstalována na zdi. Největší výhodou instalace na zdi je ušetřit podlahový prostor. Kromě toho může být HV rozváděč nainstalován bez stěny, tj. Oboustranným typem údržby. Rozložení vnitřní struktury obou je nekonzistentní a jeho výhodou je pohodlná údržba.

◆ Struktura HV Swindgear

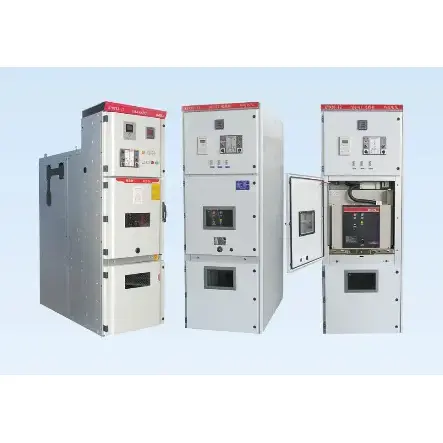

◆ Přehled HV Swindgear typu KYN28-12

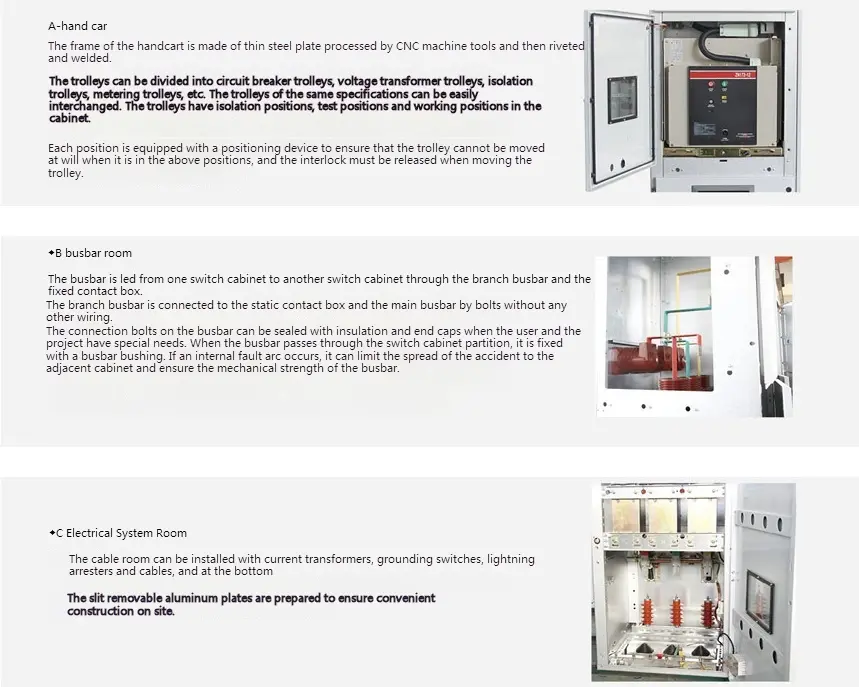

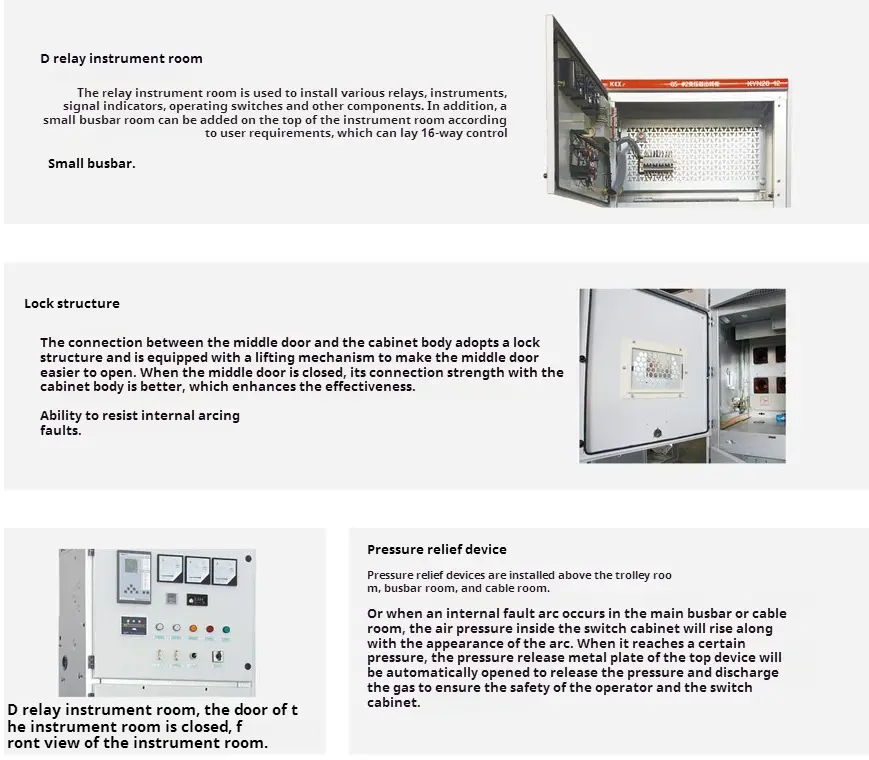

Shell skříňky a rozdělení HV rozváděče jsou vyrobeny z ocelových desek potažených hliníkem nebo ocelovým deskům po zpracování a ohnutém nástrojem CNC stroje a sestavená přepínací skříň může udržovat uniformitu velikosti. Ocelová deska potažená hliníkem a zinkem má silnou antiorozi a antioxidační účinky a vyšší mechanickou pevnost než stejná ocelová deska. Interiér HV Swrewgear je rozdělen do 1. ruční místnosti 2. autobusová místnost 3. Kabelová místnost 4. Reléová přístrojová místnost a skořápka každé jednotky má nezávislé uzemnění. Dveře rozváděče jsou stříkány elektrostatickým plastem, aby jejich povrchy měly výhody odolnosti proti nárazu, odolnosti proti korozi a krásný vzhled (barvu mohou uživatelé přizpůsobit).

◆ Shell a oddíl

Shell a rozdělení HV Swingear typu KYN28-12 jsou vyrobeny z vysoce kvalitních importovaných zinkových ocelových desek potažených hliníkem, které jsou zakončeny po ohýbání CNC strojovým nástrojem, takže sestavený HV rozváděč může udržovat uniformitu velikosti. Má silnou odolnost proti korozi a oxidační odolnost proti oxidaci a má vyšší mechanickou pevnost než stejná ocelová deska. HV Swindgear je rozdělen do místnosti s koutky (jistič), autobusovou místnost, kabelovou místnost a přístrojovou místnost (nízkopěťové místnosti) oddílem. Shell každé jednotky je nezávisle uzemněn.

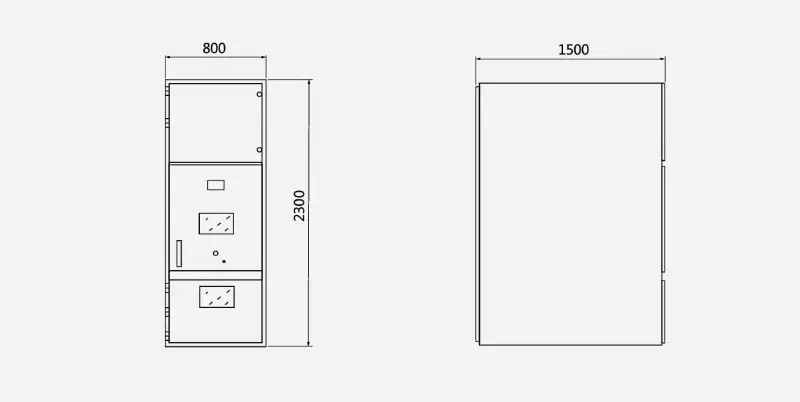

◆ Rozměry obrysu HV Swindgear jsou jako Belows ：
