Síťová skříň s vysokým napětím

Kexun je výrobce specializující se na síťovou skříňku s vysokým napětím v Číně.

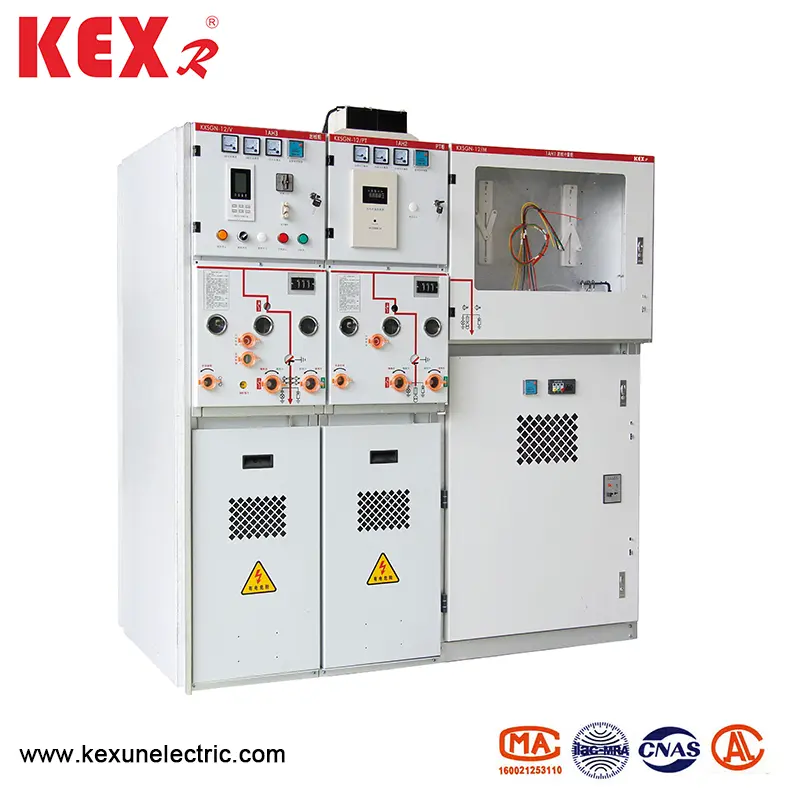

Jeho nejprodávanější produkty KXSGN-12-SIS3 je pevná izolace plně uzavřená rozváděče. Přijímá modulární, plně uzavřenou, plně izolovanou a plně kovovou uzavřenou strukturu. Povrch je potažen vodivou nebo polovodivou stínící vrstvou, která může být přímo a spolehlivě uzemněna.
Model: KXSGN-12-SIS3
Značka: Kexr

Odeslat dotaz

Popis výrobku

● Funkce návrhu

▶ Vypínač vakuového přerušení jističe a modul přepínače zatížení je zapouzdřen epoxidovou pryskyřicí. Modulární integrovaný hlavní obvod s manuálním a elektrickým odpojovacím lidem.

▶ Modul jističe vakua vakuového přerušení má schopnost otevírat a zavřít zkratový proud.

▶ V závěrečné uzemňovací poloze tří-staničního odpojovacího odpojitele je viditelná zlomenina a odpojovač a uzemňovací spínač mohou rychle otevřít a uzavřít zkratový proud.

▶ Epoxidová pryskyřice izolovaná vzduchová komora utěsněná izolačním spínačem tří stanice může pod tlakem suchého vzduchu 0,04 MPa. Je vybaven tlakovým měřítkem pro monitorování vnitřního tlaku online, aby se zabránilo úniku a extravazaci, a pro ochranu izolačního spínače a uzemňovacího spínače.

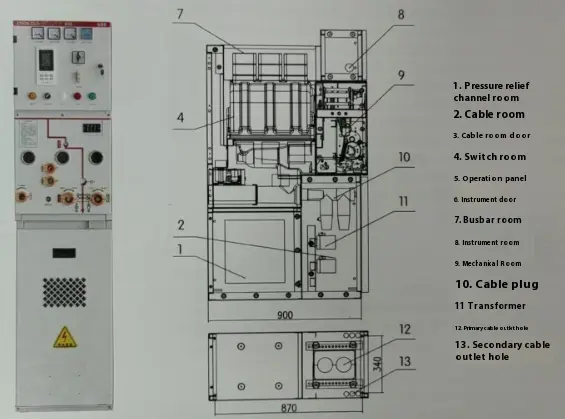

● Strukturální dimenze

High Voltage Ring Network Cabinet

● Kresba horního izolovaného rozměru

Plán	Šířka skříně	Hloubka skříně	Výška skříně	Obrys nad hlavou
Příchozí linka PT	450	900	1600	Prohloubit 260
Příchozí a obrys	425	900	1600	Prohloubit 260
Přepínač propojení	425	900	1600	Prohloubit 260
Izolace propojení	425	900	1600	Prohloubit 260
Zvedání přípojnic	425	900	1600	Prohloubit 260
Tradiční měření	750	900	1600	Prohloubit 260
Kompaktní měření	425	900	1600	Prohloubit 260
Napájení pt	450	900	1600	Prohloubit 260
Základní stanice ovládání a ochrany	425	900	1600	Prohloubit 260

● Tabulky technických parametrů

◆ Technický parametr vypínače

Položka		Jednotka	Data
Jmenovité napětí		KV	12
Hodnocená frekvence		Hz	50
Hodnocená úroveň izolace	1 m pracovní frekvence vydrží napětí	KV	42
	Lightning Impulse vydrží napětí	KV	75
Hodnocený proud		A	630	1250
Hodnocené zkratové přeložení proudu （1SC）		The	20 35	31.5
Hodnocené zkratkové závěrečné proud （Peak）		The	50 63	80
Hodnocené vrchol odolává proudu		The	50 63	80
Ohodnoceno krátkodobé odolat proudu		The	20 25	31.5
Ohodnoceno krátkodobé prolomení současných časů prolomení		Čas	30	30
Hodnocení krátkodobého průlomu proudu trvalého času		S	4
Jmenovitá provozní sekvence	Automatické sklopení		Off-0.3S-OFOFF-180-OFOFF
	Neautomatické sklon		Off-0.3S-OFOFF-180-OFOFF
Mechanický život		Čas	3000
Hodnocené proud banky s jedním kondenzátorem		A	630
Ohodnoceno rozbití proudu B na B kondenzátorové banky		A	400

◆ Technické parametry spínače zatížení (jednotka C)

Položka	Jednotka	Data
Hodnocený proud	A	630
Hodnocené zkratové zkratové proudy	The	50
Ohodnoceno krátkodobý odolat proudu	Ka/s	20/4
Načíst spínač mechanická životnost	Čas	10000
Elektrická životnost načtení	Čas	10000

◆ Technické parametry spínače zatížení (jednotka C)

Položka	Jednotka	Data
Hodnocený proud	A	125
Hodnocený zkratový zlomený proud	The	31.5
Hodnocený zkratkový závěsný proud	The	80
Hodnocené předávání proudu	A	3150

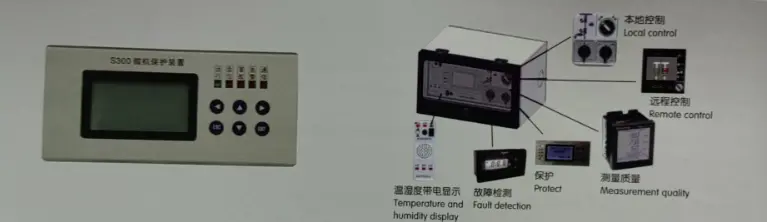

● Inteligenční terminál síťové skříně s vysokým napětím

High Voltage Ring Network Cabinet

Síť sítě s vysokým napěťovým prstencem KXSGN-12-SIS3 přijímá multifunkční inteligentní koncový terminál, což je nová generace multifunkčního ovládání provozu a ochranné svorky vyvinuté KEXR, integrace inteligentního ovládání operace, realita simulace primárního obvodu, další monitorovací monitorovací a další zábavní monitorování a další zábavy a další zábavy. Jeho vzhled je vynikající a krásný, což zjednodušuje panel přepínače, snižuje celkový objem pevné izolační skříně, účinně zlepšuje účinnost externí instalace a zlepšuje kvalitu rozváděče.
