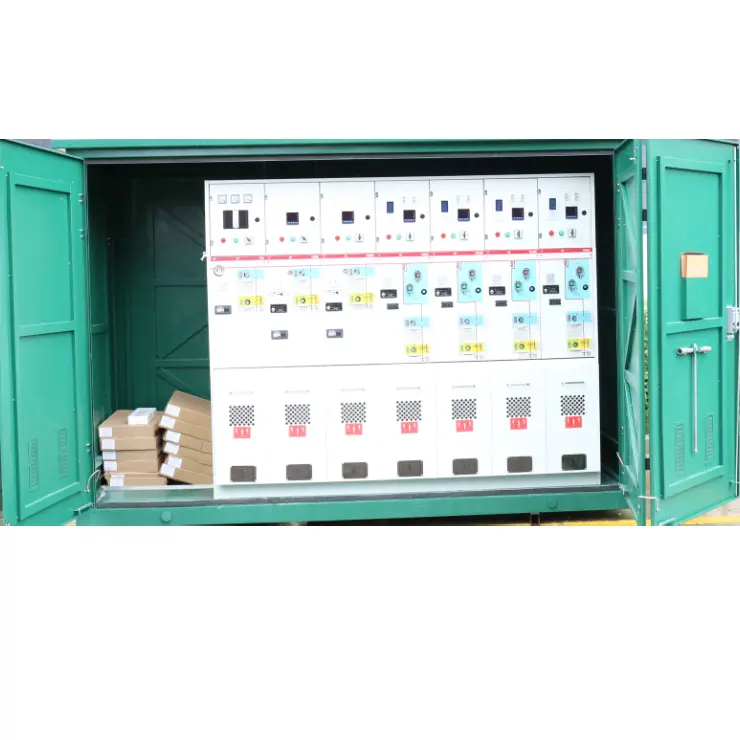

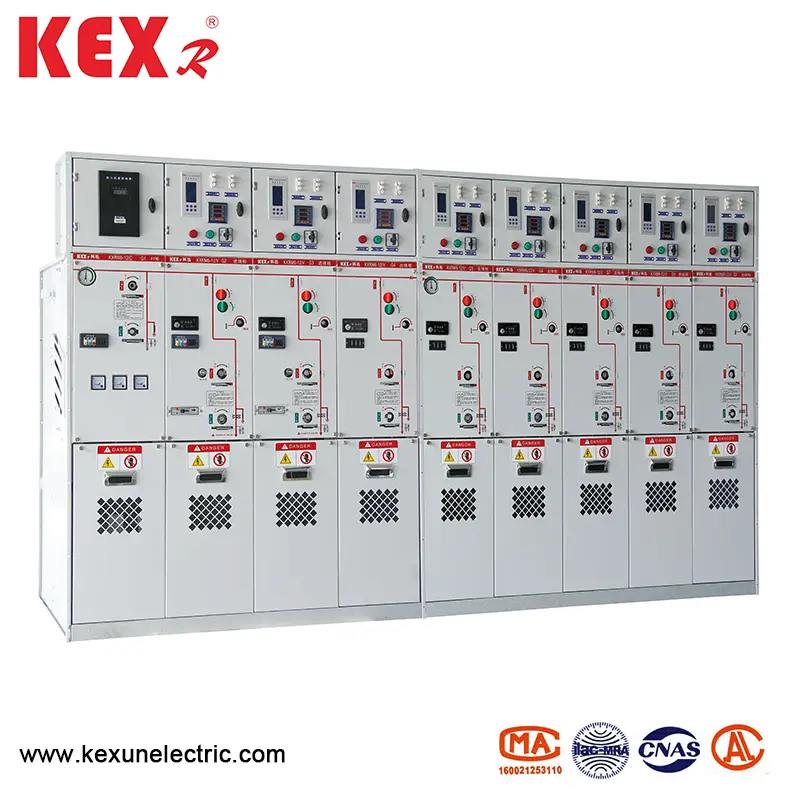

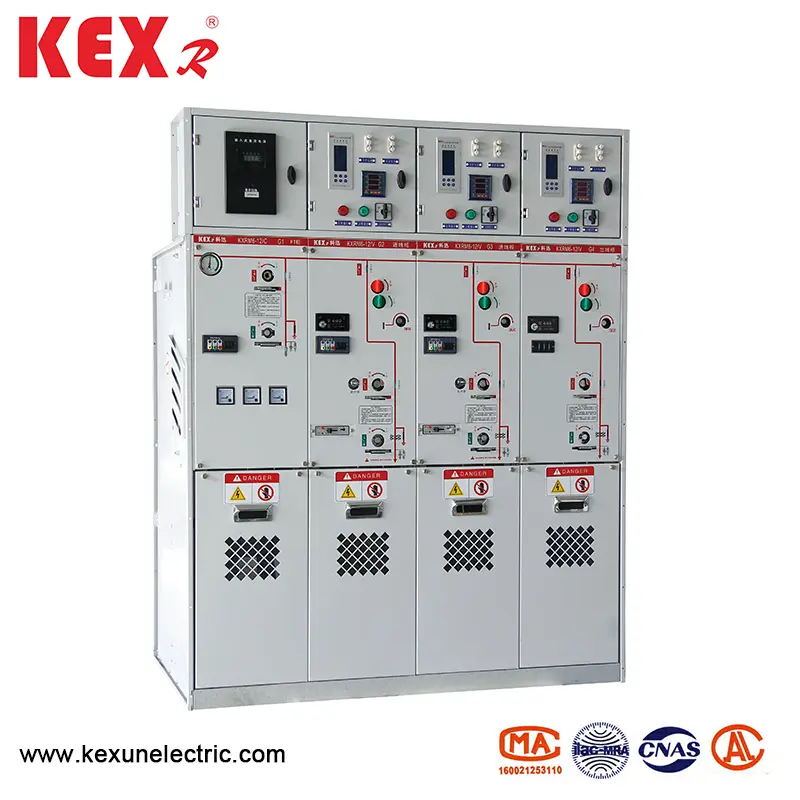

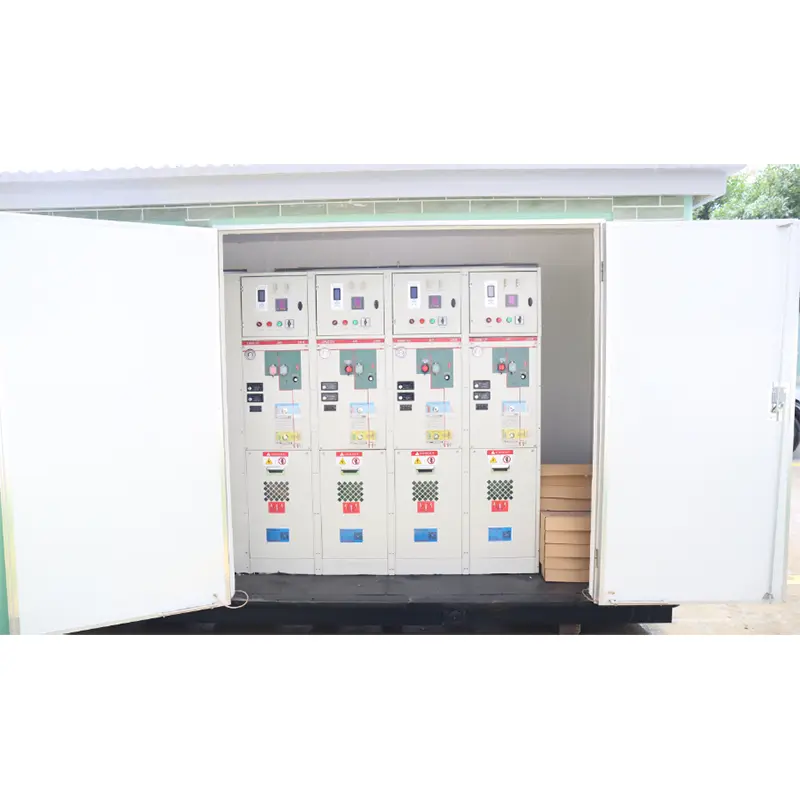

Všechna uzavřená izolovaná plynová skříňka

● Podmínky použití

Typ KXMR6-12 Všechny uzavřené izolované plynové skříňky jsou vhodné pro různá prostředí, jako je vysoká a nízká teplota (+40 ℃ ~ -40 ℃), vlhkost, prach, znečištění soli, doly a vysoká výška (1000 m), krátkodobé ponoření do vody do 24 hodin neovlivňuje použití.

Poznámka: Pokud je nadmořská výška vyšší, uveďte prosím konkrétní nadmořskou výšku.

● Funkce produktu

▶ KXRM6-12 Všechny uzavřené izolované plynové skříňky používají plyn SF6 jako obloukové hasicí a izolační médium.

▶ Jedna je plně utěsněna a izolovaná; Přípojnice, přepínače a živé díly jsou zcela uzavřeny ve skořápce z nerezové oceli.

▶ Dutina je naplněna plynem 1,4bar SF6 a úroveň ochrany dosáhne IP67: Celé spínací zařízení není zcela ovlivněno vnějšími podmínkami prostředí, což může zajistit normální provoz spínače i v extrémních případech, jako je krátkodobé ponoření vody, a produkt je po celý život bez údržby.

▶ Kabinet má dokonalé blokovací zařízení „pěti prevence“, které zcela eliminuje možné selhání provozu personálu a vybavení způsobené lidskou nesprávnou operací.

▶ Všechny skříně mají spolehlivé kanály pro odlehčení bezpečného tlaku, které mohou zajistit osobní bezpečnost operátorů i v extrémních případech.

▶ Skříň je rozdělena do dvou typů: kombinace pevné jednotky a kombinace rozšiřitelné jednotky.

▶ Velikost KXRM6-12 Všechna uzavřená izolovaná plynová skříň je vhodná k instalaci a může být vhodná pro místa s úzkým prostorem a špatnými podmínkami prostředí.

▶ Skříň může být vybavena elektrickým, dálkovým ovládáním a monitorovacími zařízeními podle různých potřeb uživatelů.

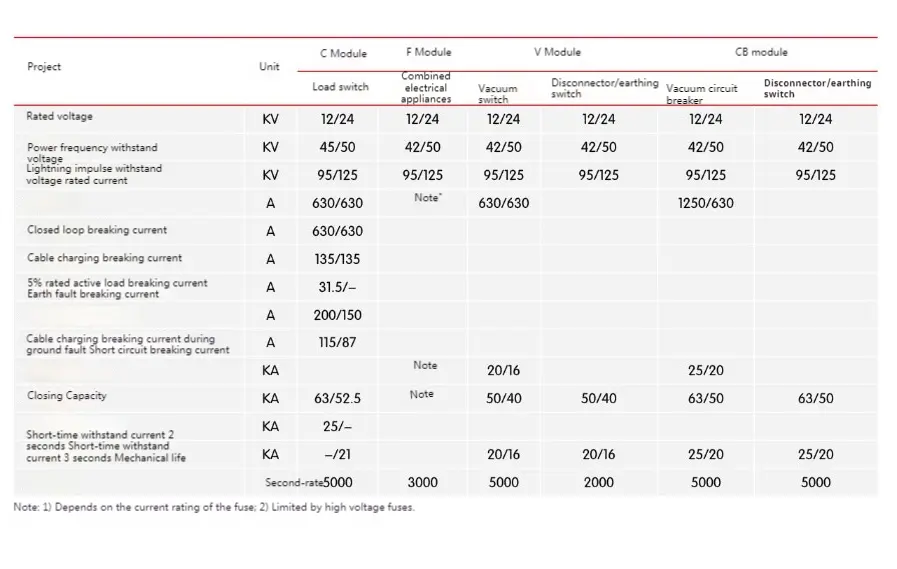

● Technický parametr

● Ochrana transformátoru a linky

KXRM6-12 Všechna uzavřená izolovaná jednotka plynové skříňky kombinované typ poskytuje dva režimy ochrany transformátoru, jmenovitě kombinovaný přístroj pro zatížení přepínače a jistič s ochranou relé.

1. Ochrana transformátoru je kombinací vysokopěťového pojistky a spínače zatížení. Pojistková místnost bude nainstalována za samostatným uzamčeným krytem umístěným před jednotkou. Přepínač zatížení používá mechanismus ukládání energie pružiny, který může být spuštěn úderem pojistky.

2. V příkazu k usnadnění výměny pojistky lze provozní rukojeť použít k odstranění koncového krytu pojistkové komory. Zakopávací mechanismus pojistky je předem umístěn, což zajišťuje nepromokavý výkon celého systému.

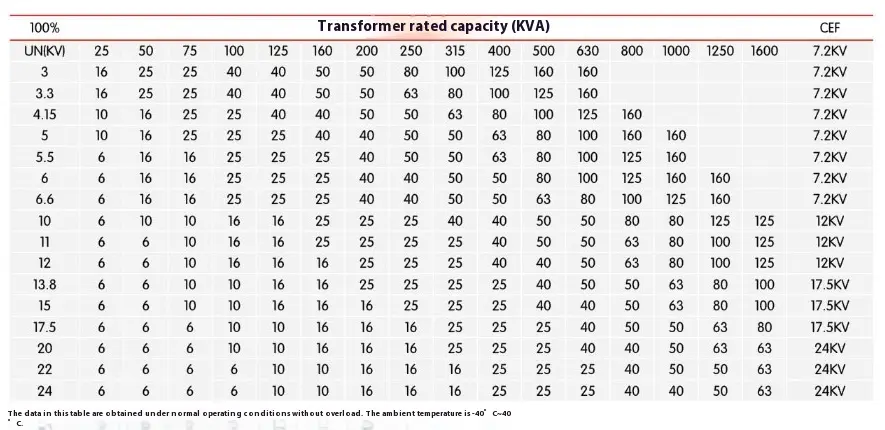

● Tabulka porovnání pojistky a transformátoru

● Volitelné příslušenství

◆ Pomocný kontakt

Všechny spínače zatížení a jističe obvodu mohou být vybaveny 2NO+2NC označující polohu spínače. Na přepínači transformátoru a jističe transformátoru může být nainstalována paralelní výletní cívka (AC nebo DC) a komponenta nízkonapěťového řízení je umístěna za předním panelem.

◆ Indikace napětí

Indikátor kapacitního napětí ukazuje, zda je pouzdro nabité nebo ne, a zásuvka na něm může být použita pro jadernou fázi.

◆ Indikátor zkratu a pozemní poruchy

Za účelem usnadnění umístění poruchy může být modul přepínače kabelu vybaven indikátory zkratů a uzemňovacích poruch pro jednoduchou detekci poruch.

◆ Elektrický provoz

Je to standardní schéma pro manuální provozní mechanismus jednotky a transformátorové jednotky kabelové přepínače. Můžete se také rozhodnout nainstalovat elektrický operační mechanismus. Přepínače kabelů, vakuové jističe a uzemňovací spínače jsou provozovány mechanismy umístěnými za předním panelem. Všechny spínače a jističe obvodu lze provozovat provozní rukojetí (standardní konfigurace) nebo mohou být vybaveny mechanismem provozu motoru (příslušenství). Uzemňovací spínač však lze provozovat pouze ručně a je nakonfigurován mechanismus se schopností uzavřít poruchový proud.

◆ Kabeláž

Nainstalují se standardní pouzdra v souladu s DIN47636. Všechny pouzdra mají stejnou výšku od země a jsou chráněny kabelovou krytinou. Některé krycí desky mohou být propojeny uzemňovacím spínačem a pro dvojité kabelové příchozí vedení lze také použít speciální dvojité kabelové krycí desky.

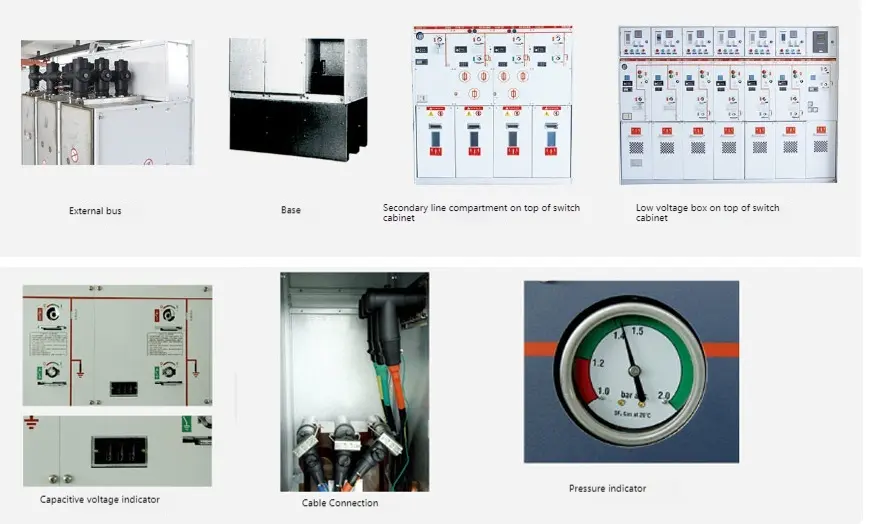

◆ Indikátor tlaku

Obvykle je vybaven ukazatelem tlaku, který je tvořen tlakovým měřítkem. Kromě toho mohou být poskytnuty elektrické kontakty, aby se označilo snížení tlaku.

◆ Zámek klíče

Lze nainstalovat klíčové zámky pro jističe, spínače zatížení a uzemňovací spínače. Může být vybaven zámkem propojením semi-šňupacího, který je vhodný pro jističe, spínače zatížení a uzemňovací spínače.

◆ Vytváření

Všechny jednotky Ring Network mohou být vybaveny oblouku. Když dojde ke oblouku uvnitř, zatčení oblouku se automaticky uzavře na příchozím pouzdru, včetně modulů D, DE a V, a všechny kabelové moduly mohou být vybaveny obloukem. Musí si objednat s jednotkou a nemohou ji změnit. Akce oblouku hasicího přístroje může být označena touto metodou a elektrické kontakty v skříňce SF6 jsou připojeny k terminálu za předním panelem.

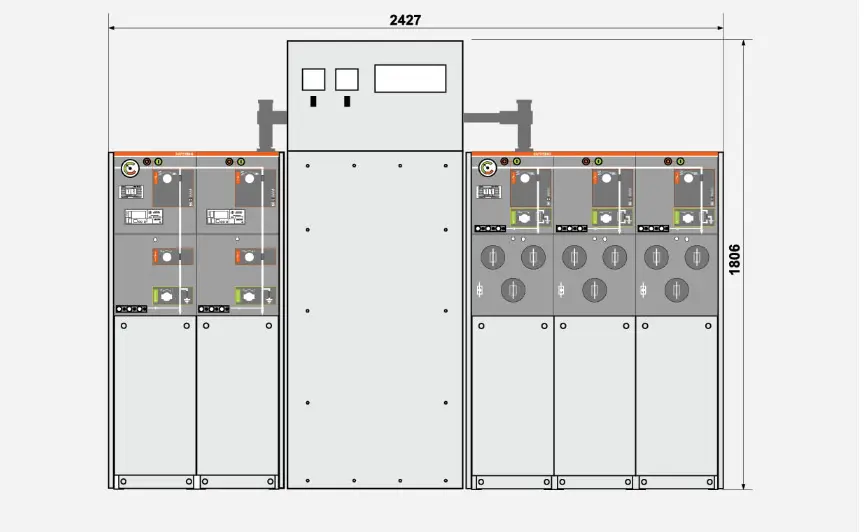

● Popis programu

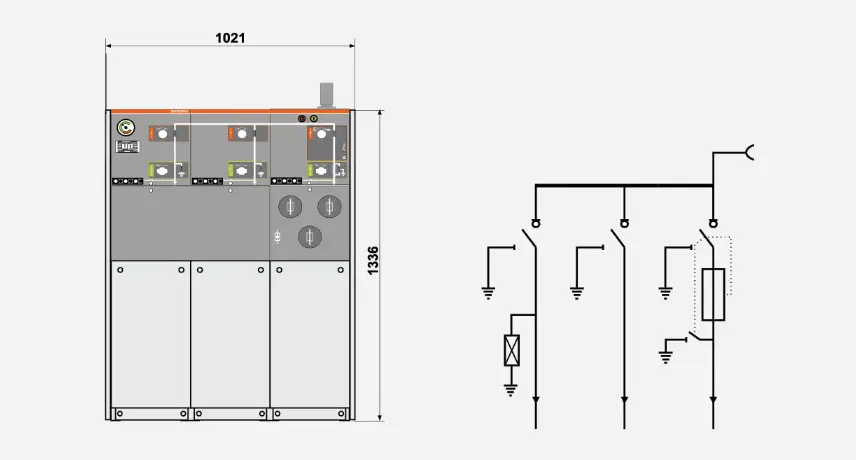

◆ Schéma 1 SA+CCF+

Nainstalujte na autobusu bleska a nechte jej pro expanzi.

Poznámka: Počet přepínacích jednotek nesmí být menší než 3.

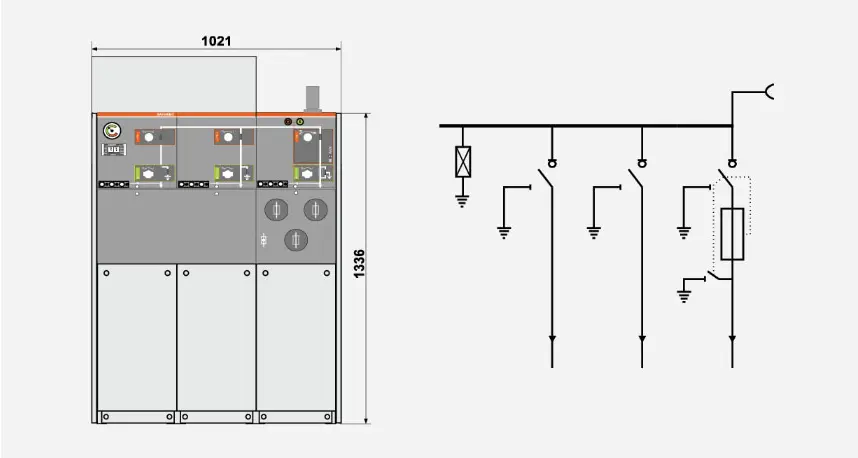

◆ Schéma 2 CCF+

Nainstalujte blesk do příchozí linie a rozšíření rezervy.

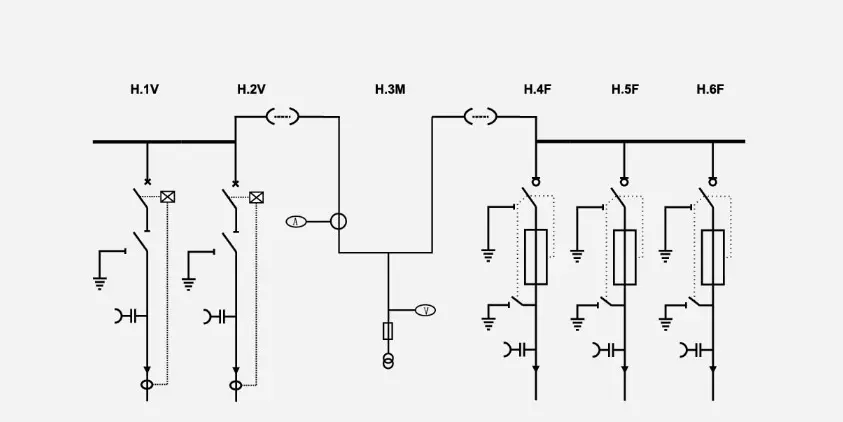

◆ Schéma 3 W+M+FFF

Výpočet na straně vysokého tlaku
