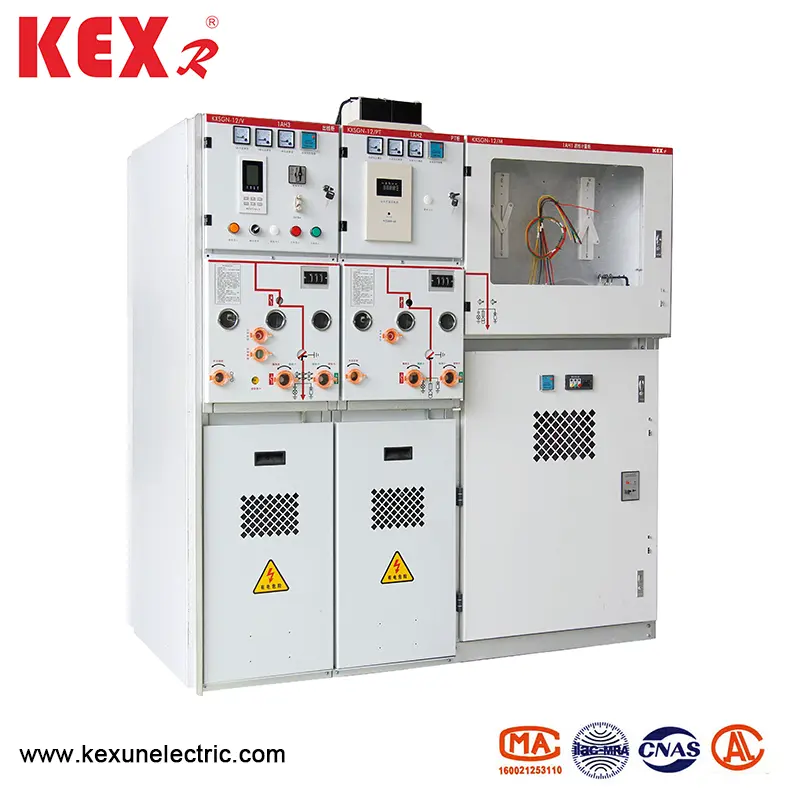

Pevné izolované uzavřené zařízení na napětí

Kexun je dodavatelem specializující se na výrobu zařízení pro přenos a transformace energie v Číně. Solid izolované uzavřené středisko napěťové spínač je jedním z hlavních produktů KEXR. Jako hlavní izolační médium používá pevný izolační materiál a poskytuje perfektní řadu řešení pro uživatele modernizace a distribuce sítě.
Model: KXSGN-12
Značka ： Kexr

Odeslat dotaz

Popis výrobku

● Přehled produktu

KXSGN-12 Izolované zařízení s uzavřeným středním napětí má mnoho schémat, jako je ochrana jističe, ochrana transformátoru, ovládání zatížení, elektřina pojistky, PT napájecí zdroj, zvedání spojky sběrnice atd. Tento produkt lze použít jako distribuční zařízení pro distribuci sítě elektrického systému a lze jej také použít jako zařízení pro distribuci energie pro městskou konstrukci průmyslových a těžebních podniků, s charakteristikami multifunkční a všestrannosti.

Zařízení s pevným izolovaným uzavřeným středním napěťovým přepínacím zařízením přijímá pevný izolační materiál jako hlavní izolační médium, vakuové přerušení, vodivé spojení, odpojovač, uzemňovací spínač, hlavní sběrnice, větve sběrnice a další hlavní elektrické obvody jsou zabaleny a zabaleny s pevným izolačním médiem do jednoho nebo několika modulů s určitými funkcemi, které lze opět kombinovat nebo expandovat a mít plné izolaci a utažení.

● Podmínky použití

Teplota prostředí ： -45 ~ 40 ℃

Maximální nadmořská výška ： 4000m

Maximální denní průměrná teplota ： 35 ℃

Maximální denní vlhkost ： 95%

Maximální měsíční vlhkost ： 90%

Max Seismická intenzita ： Stupeň 8

POZNÁMKA ： Mělo by být instalováno pevné izolované uzavřené zařízení na napětí na místě bez požáru, výbuchu a násilných vibrací.

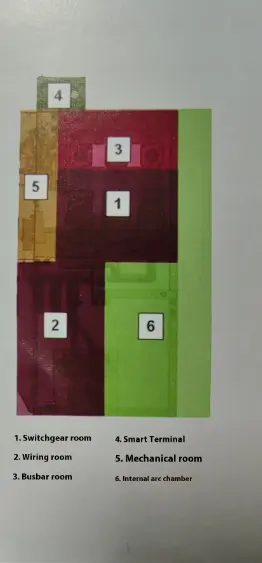

● Struktura rozpěrky

Solid Insulated Closed Medium Voltage Switch Equipment

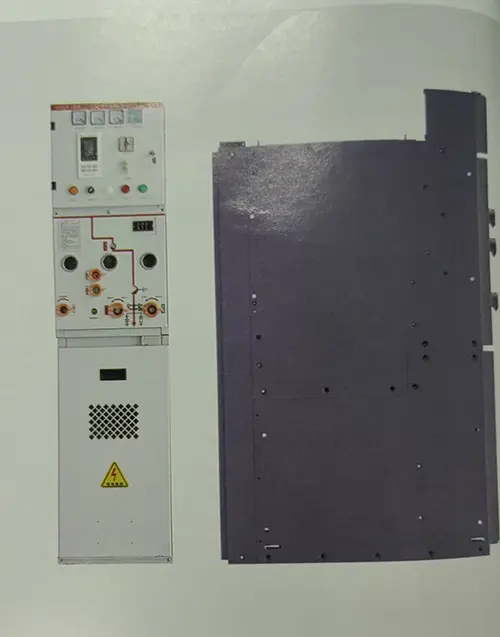

● Obrys dimenze pevného izolovaného uzavřeného zařízení na napětí

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Nižší typ izolace

Plán	Šířka skříně	Hloubka skříně	Výška skříně	Nejvyšší ochrana
Příchozí linka PT	450	940	1500	Zvýšit 200
Příchozí a obrys	375	940	1500	Zvýšit 200
Přepínač propojení	375	940	1500	Zvýšit 200
Izolace propojení	375	940	1500	Zvýšit 200
Zvedání přípojnic	375	940	1500	Zvýšit 200
Tradiční měření	750	940	1500	Zvýšit 200
Kompaktní měření	375	940	1500	Zvýšit 200
Napájení pt	450	940	1500	Zvýšit 200
Základní stanice ovládání a ochrany	375	940	1500

◆ Typ horní izolace

Plán	Šířka skříně	Hloubka skříně	Výška skříně	Obrys nad hlavou
Příchozí linka PT	450	940	1800	Prohloubit 260
Příchozí a obrys	425	940	1800	Prohloubit 260
Přepínač propojení	425	940	1800	Prohloubit 260
Izolace propojení	425	940	1800	Prohloubit 260
Zvedání přípojnic	425	940	1800	Prohloubit 260
Tradiční měření	750	940	1800	Prohloubit 260
Kompaktní měření	425	940	1800	Prohloubit 260
Napájení pt	450	940	1800	Prohloubit 260
Základní stanice ovládání a ochrany	375	940	1800

● Technický parametr

◆ Technické parametry rozváděče

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Hodnocená frekvence			KV	50
Hodnocený proud			KV	630	1250
Hodnocená úroveň izolace	Výkonná frekvence vydrží napětí （UD） 1 min	Přerušení	A	48
		Střídat	A	42
		Relativní půda	A	42
	Lightning Impulse odolává napětí （nahoru）	Přerušení	A	85
		Střídat	A	75
		Relativní půda	A	75
Hodnocené zkratové přeložení proudu （1SC）			A	25	31.5
Hodnocené krátkodobé odolat proudu （4S）			The	25	31.5
Hodnocené vrcholy vydrží proud （1p）			The	63	80
Hodnocené zkratové závěrečné proud （Peak） (1MA)			The	63	80
Stupeň ochrany přívodu			The	IP4X
Provozní metoda			Čas	Typ skladování energie jarního

◆ Technické parametry izolovaného uzemňovacího spínače

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Hodnocený proud			A	630	1250
Hodnocené krátkodobé odolat proudu （4S）			The	25	31.5
Hodnocené vrcholy vydrží proud				63	80
	Výkonná frekvence vydrží napětí （UD） 1 min	Fáze a půda	KV	42
		Přerušení		48
	Hodnocené Lightning Impulse vydrží napětí （nahoru）	Fáze a půda	KV	75
		Přerušení		85
Mechanický život odpojení (on-off)			Čas	3000
Mechanický život uzemňovacího přepínače (off-glohoring)			Čas	3000
