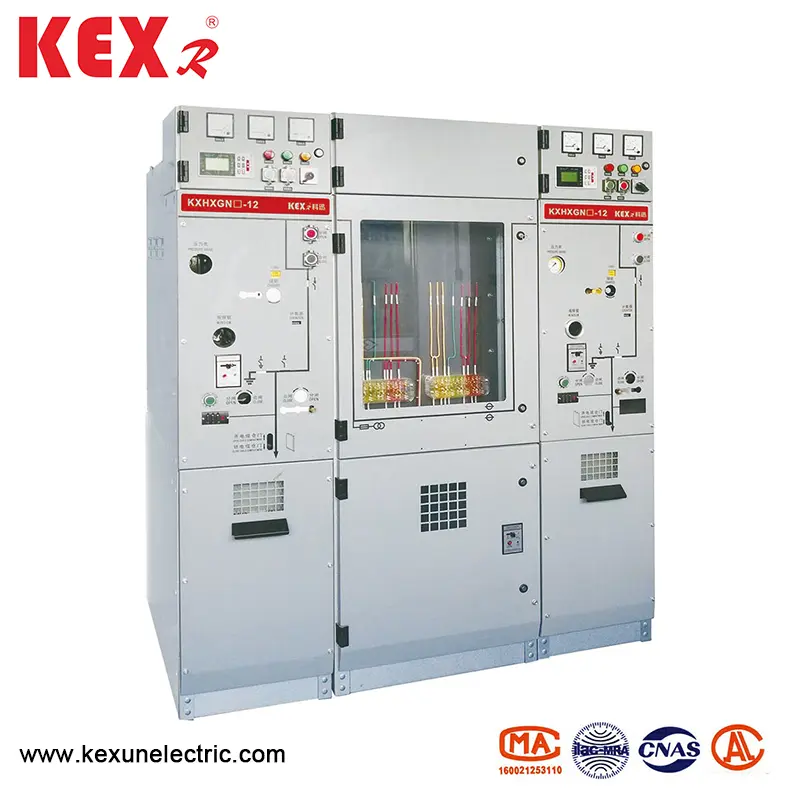

Síť s vysokým napěťovým kroužkem

Jako známý výrobce čisté skříně s vysokým napěťovým prstencem v Číně mají Kexun's HXGN (H) □ -12 Produkty řady série vlastnosti jednoduché struktury, flexibilního provozu, spolehlivé propojení a pohodlné instalaci a mohou poskytovat uspokojivá technická řešení pro různé aplikace a různé uživatele.
Model: HXGN (H) □ -12
Značka: Kexr

Odeslat dotaz

Popis výrobku

● Přehled produktu

Síť s vysokým napěťovým prstencem vyrobeným společností Kexun přijímá technologii pokročilého snímání, informační technologie a jednoduché a flexibilní schéma konfigurace tak, aby uspokojila neustále se měnící poptávku trhu a také splňovalo požadavky inteligence napájecí sítě.

HXGN (H) □ -12 Typ s vysokým napěťovým prstencovým čistým skříní je vhodný pro průmyslové a občanské kabelové sítě a distribuční síťové terminálové projekty. Jako přijetí a distribuce elektrické energie je zvláště vhodná pro distribuci energie v městských obytných oblastech, malé sekundární rozvody, přepínací stanice, kabelové pobočky, krabicové rozvody, průmyslové a těžební podniky, nákupní centry, letiště, metro, metro, metry, metra, nemocnice, nemocnice, stadium, tunely, tunely a další místa.

HXGN (H) □ -12 splňuje požadavky příslušných národních standardů, standardů elektrického energetického průmyslu, mezinárodní standardy a další standardy. Jeho spínače a hlavní elektrické komponenty jsou integrované moduly a vodivé části mezi fázemi jsou zapouzdřeny pevnou izolací. Pro externí kabely se používají stíněné kabelové konektory a pro propojení autobusů funkčních jednotek se používají stíněné izolované autobusy. Proto je bezpečnost využití výrazně zlepšena. Současně jeho provozní mechanismus přijímá jarní mechanismus a jeho mechanický život je více než 10000krát. Všechny provozní údaje a stav zařízení lze sledovat vzdáleně a bez dozoru. Jedná se o vynikající zařízení pro distribuci energie.

Následující jednotky mohou být vybrány v skříňce za účelem vytvoření ekonomické a praktické jednotku napájení: jednotka jističe vakuového obvodu (630A, 20-25ka); Jednotka spínače vakuového zatížení (630, 20-25ka).

● Tabulky technických parametrů

◆ Zreakční skříň

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Hodnocená frekvence			HZ	50
Hodnocená úroveň izolace	1 min výkonové frekvence vydrží napětí	Země, střídavá	KV	42
		Zlomenina izolace		48
	Lightning Impulse odolat napětí (vrchol)	Země, střídavá	KV	75
		Zlomenina izolace		85
	1 min výkonové frekvence vydrží napětí řídicí smyčky (na zem)		KV	2
Hodnocený proud			A	630
Hodnoceno krátkodobé odolat proudu (virtuální hodnota)		Hlavní obvod/uzemňovací spínač	The	24/4S
		Uzemňovací připojení smyčky	The	21.7/4s
Hodnocené vrchol odolává proudu		Hlavní obvod/uzemňovací spínač	The	63
		Uzemňovací připojení smyčky	The	54.5
Hodnocení zkratového proudu a časů			Ka/čas	25/30
Hodnocený zkratový závěr (vrchol)			The	63
Hodnocení kabelového nabíjení proudu			A	25
Hodnocený provoz jističe obvodů				0-0,3S-Co-180S-Co
Mechanický život	Přepínač rozbití obvodu /izolace		Čas	10000/3000
IP titul	Uzavřená krabice			IP67
	Swindgear Shell			IP4X
Tlak plynu	Hladina nabíjení plynu (20 ℃, tlak měřidla)		MPA	0.02
	Hodnocená úroveň funkce Min Min (20 ℃, tlak měřidla)		MPA	0
Specialita	Roční míra úniku		%/Rok	≤0,05

◆ Načítací přepínací skříň

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Hodnocená frekvence			HZ	50
Hodnocená úroveň izolace	1 min výkonové frekvence vydrží napětí		KV

	Lightning Impulse odolat napětí (vrchol)		KV

	1 min výkonové frekvence vydrží napětí řídicí smyčky (na zem)		KV	2
Hodnocený proud			A	630
Hodnoceno krátkodobé odolat proudu (virtuální hodnota)		Hlavní obvod/uzemňovací spínač	The	24/4S
		Uzemňovací připojení smyčky	The	21.7/4s
Hodnocené vrchol odolává proudu		Hlavní obvod/uzemňovací spínač	The	63
		Uzemňovací připojení smyčky	The	54.5
Hodnocený zkratový závěr (vrchol)		Přepínač zatížení/zemní přepínač	The	63
Hodnocené aktivní zatížení přerušuje proud			A	630
Hodnocený proud přerušující uzavřenou smyčku			A	630
5%hodnoceno aktivní zatížení přerušení proudu			A	31.5
Hodnocení kabelového nabíjení proudu			A	10
Ohodnocené doby lámání aktivního zatížení			Čas	100
Rozbití proudu zemního poruchy			A/čas	31.5/10
Přerušení proudu obvodu a kabelu nabíjecího proudu pod proudem zemního poruchy.			A/čas	17.4/10
Mechanický život	Přepínač rozbití obvodu /izolace		Čas	10000/3000
IP titul	Uzavřená krabice			IP67
	Swindgear Shell			IP4X
Tlak plynu	Hladina nabíjení plynu (20 ℃, tlak měřidla)		MPA	0.02
	Hodnocená úroveň funkce Min Min (20 ℃, tlak měřidla)		MPA	0
Specialita	Roční míra úniku		%/Rok	≤0,05

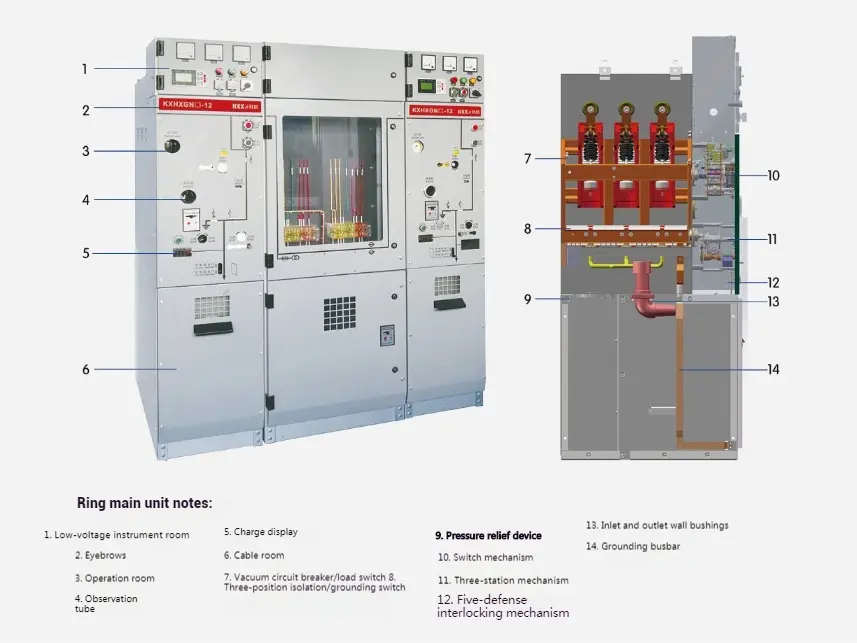

● Struktura produktu

High Voltage Ring Net Cabinet

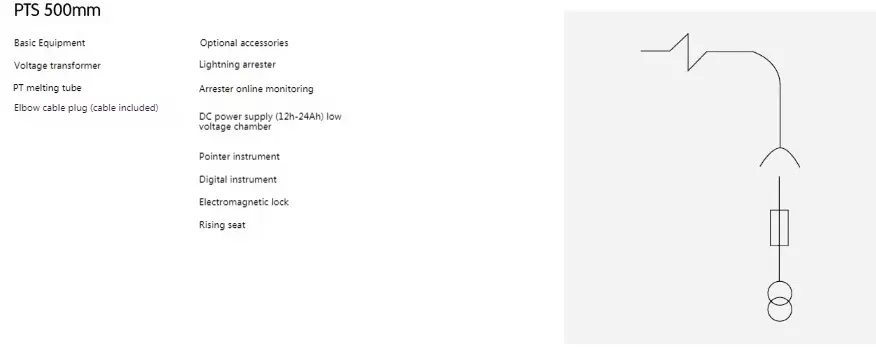

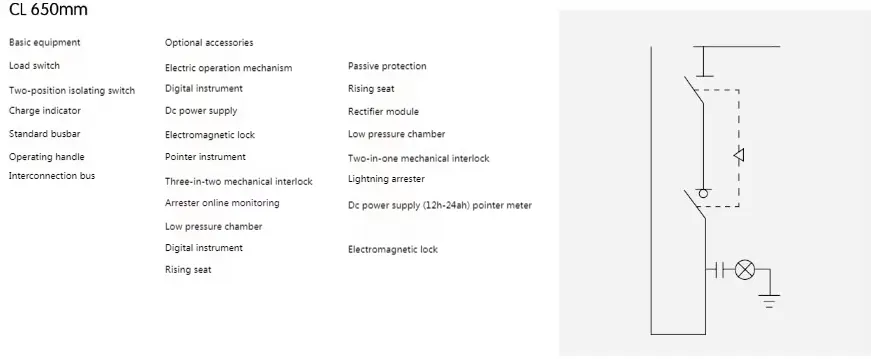

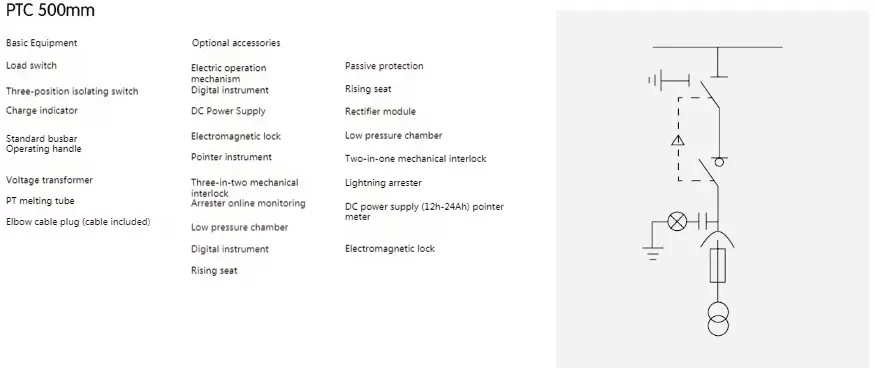

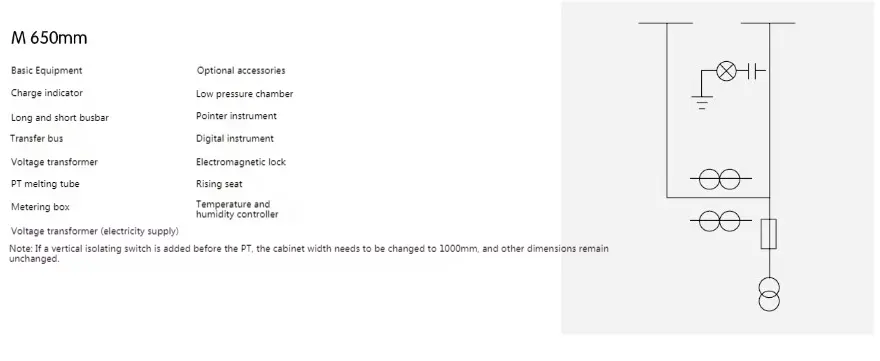

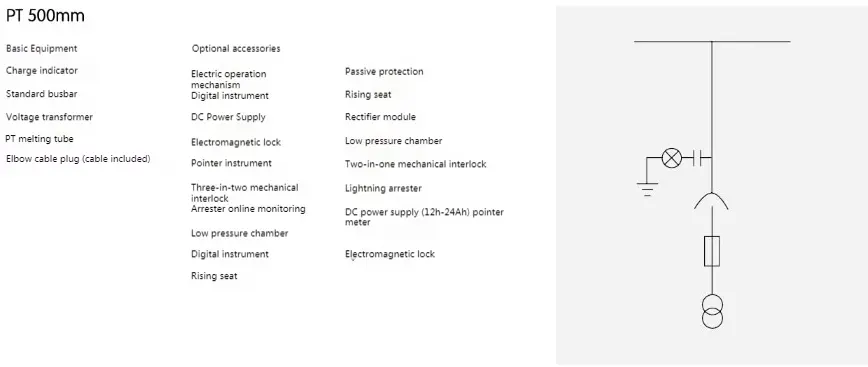

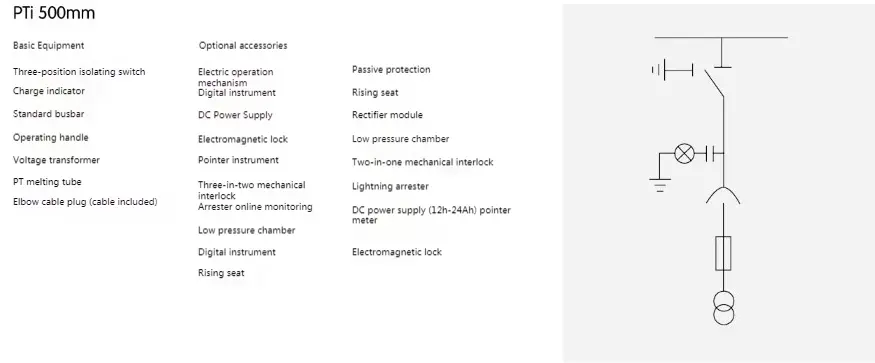

● Plán alokace síťové skříně s vysokým napěťovým prstencem

High Voltage Ring Net Cabinet

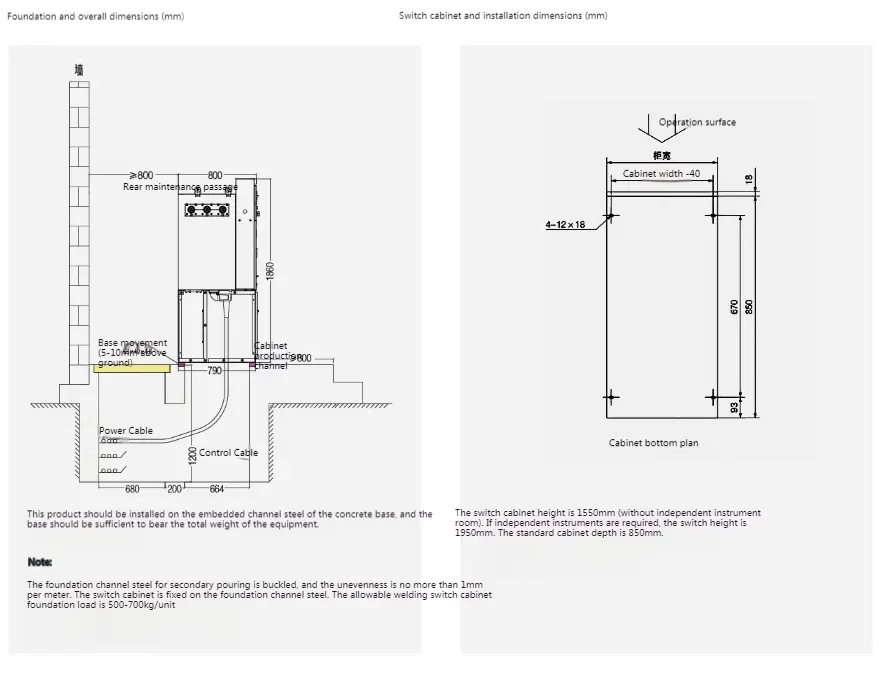

◆ Instalační pokyny

High Voltage Ring Net Cabinet
