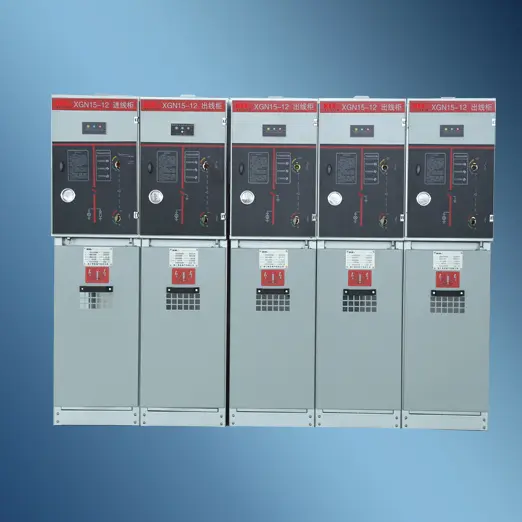

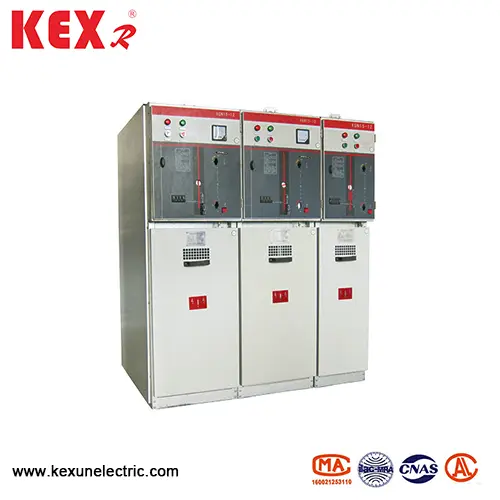

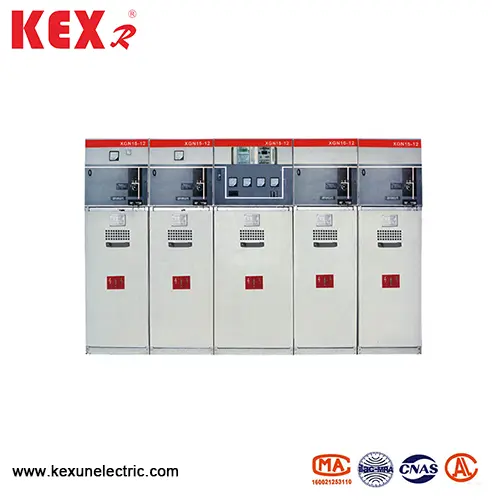

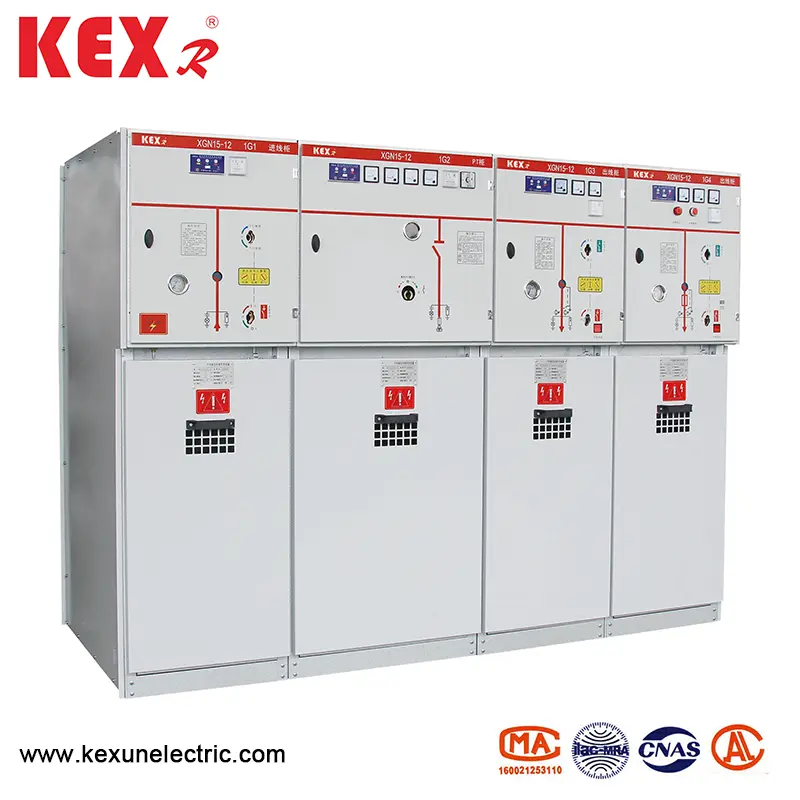

Hlavní jednotka hexafluoridu

● Hlavní aplikace

Hlavní jednotka hexafluoridového prstence XGN15-12 Vhodná pro AC 50Hz a 12kV energetické systémy, široce používané v průmyslových a občanských kabelových prstencových sítích a terminálových projektech napájení, zejména pro městské obytné oblasti, malé sekundární rozvodny, nanesencovské, tunecké, tunecké, turisty a další místo a další místa a další místa.

● Podmínky použití

▶ Nadmořská výška: ≤ 1000 m. (Pokud máte zvláštní požadavky, uveďte je při objednávce)

▶ Teplota prostředí: -25 ~ 40 ℃

▶ Průměrná denní relativní vlhkost ： ≤ 95%

▶ Průměrná měsíční relativní vlhkost ： ≤ 90%;

▶ Stupeň odolnosti proti šokům ： 8 stupňů

▶ Umístí násilné vibrace, dopad, požár, chemickou korozi a explozi.

● Model a význam

● Splňují kritéria

XGN15-12 Typ Hlavní jednotka HEXAFLUORIDE Prsten splňuje následující kritéria:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Technické parametry a dimenze

● Struktura a základní komponenty skříně zatížení

◆ XGN15-12 Typ hexafluoridového prstence Hlavní jednotka Struktura: autobusová místnost+zatížení spínacího kabelového místnosti+operační mechanismus+propojený mechanismus a nízkonapěťová kontrolní místnost

◆ Přepínač načítání

V rámci spínače je nainstalován spínač zatížení tří stanic. Shell spínače zatížení je vyroben z epoxidové pryskyřice a naplněný sírovým hexafluoridem (SF). ) Plyn je izolační médium a SF lze nainstalovat ve přepínači podle požadavků zákazníka. Měřič hustoty plynu nebo měřič hustoty plynu s kontaktem s alarmem.

◆ Kabelová místnost

Spínač zatížení má dostatečnou kabelovou místnost, která se používá hlavně pro připojení kabelu, takže jednorázové nebo tříjádrové kabely mohou být připojeny jednoduchými nevázanými kabelovými hlavami a zároveň lze nainstalovat blesk, proudový transformátor, přepínač s dolním uzemněním a dalšími prvky v dostatečném prostoru. Podle standardního designu mají dveře skříně pozorovací okno a bezpečnostní blokovací zařízení a spodní deska kabelové místnosti je vybavena těsnicím krytem a kabelovou svorkou s podpůrným rámem vhodné velikosti. Spodní deska a rám předních dveří v kabelové místnosti lze odstranit pro usnadnění instalace kabelu.

◆ Mechanismus hnětení, vzájemně propojecí mechanismus a nízkotlaká řídicí místnost

Role ovládacího panelu zároveň hraje roli ovládacího panelu s nízkým napětím. Nízkonapěťová komora je vybavena jarním operačním mechanismem s indikátorem polohy, mechanickým blokováním a zařízením a může být také vybavena pomocnými kontakty, zakopnutí cívky, mechanismem nouzového zakopnutí, kapacitním živým displejem, klíčovým zámkem a elektrickým operačním zařízením. Současně může být prostor v nízkonapěťové komoře také vybaven řídicím obvodem, měřením přístrojem a ochranným relé. Kabinet široký 750 mm má dvě identické nízkonapěťové komory, které mohou být vybaveny více příslušenstvím. Celá přepínací skříň XGN15 může být rozdělena do dvou částí, horní část skříně zahrnuje autobusovou místnost, spínač zatížení, provozní mechanismus a nízkonapěťovou místnost, která je oddělena od spodní kabelové místnosti. Proto může být zařízení nainstalované v horní jednotce bezpečně a pohodlně přepracováno a reformováno a celá horní jednotka lze vyměnit.

◆ Autobusová místnost

Autobusová místnost je uspořádána v horní části skříně. V autobusové místnosti jsou hlavní autobusy spojeny dohromady a procházejí celou řadou přepínacích skříní

◆ Základní komponenty XGN15-12 Typ hexafluoridového prstence Hlavní jednotka

▶ Spínač FLN36 je vyvíjena a produkována společností zavedením zahraniční technologie a podle požadavků domácího energetického systému.

▶ Přepínač zatížení má tři stavy: uzavření, otevření a uzemnění. Dynamické a statické kontakty spínače zatížení jsou umístěny do skořepiny epoxidové pryskyřice se zdobenou strukturou a SF. Plyn je hasicí médium oblouku a tlak vzduchu je 14 bar. Každý spínač zatížení je utěsněn a bez údržby a barometr lze vybrat samostatně. Typickou metodou instalace spínače zatížení v síťové skříňce na prsteny je umístit ocelový oddíl mezi kabelovou místnost a autobusovou místnost a horizontálně jej nainstalovat. Tato metoda instalace izoluje autobusovou místnost z kabelové místnosti, aby splňovala nejpřísnější bezpečnostní požadavky na provoz a údržbu. Pokud se uvnitř objeví oblouk, v zadní části skořepiny spínače zatížení je strukturální slabý bod, který bude omyl, a potom bude vypouštěcí ventil oblouku na skříňce odplaven a průtok vzduchu nad nadměrně bude veden mimo skříňku.

▶ Přepínač zatížení má dva operační mechanismy ： Provozní mechanismus jedné pružiny (typ K) a dvojitý pružinový operační mechanismus (typ A) lze přidat do výše uvedených dvou typů provozních mechanismů pro realizaci vzdáleného elektrického ovládání.
