Ochrana na ochranu životního prostředí Plyn Izolovaný prsten Hlavní jednotka

● Funkce produktu

▶ Široký rozsah aplikací: Hlavní jednotka Izolovaného prstence na ochranu životního prostředí nepoužívá žádný toxický a škodlivý plyn, který určuje bezpečnost prostředí používání. Ať už je to v suterénu, v tunelu, na lodi nebo v různých prostředích uvnitř i vně. Interiér vysokotlakého skladu může být naplněn suchým vzduchem nebo dusíkem, který je vhodný pro bezpečné používání za drsných podmínek, jako je vysoká nadmořská výška, silná písečná bouře, nízká teplota, těžká nachlazení, vysokých požadavků na ochranu životního prostředí, častým provozním míst Plně izolované a plně uzavřené je vhodné, aby zařízení pokračovalo po běhu po provedení určitých opatření na čištění a sušení po krátkém období přítoku vody.

▶ Bez údržby: HXGN (H) □ -12 Typ Environmentální ochrana plyn Izolované kruhové hlavní jednotky je v zcela uzavřeném stavu s výjimkou vysokopěťového přepínače části operačního mechanismu, takže lze vyhnout čištění a údržbu a lze se snížit náklady na provoz a údržbu. Spínací skříň má vysoký stupeň automatizace a funkce detekce online bude informovat uživatele o provozu zařízení v reálném čase. To je více přispívá k automatizaci distribuční sítě. Snižte manuální provozní náklady a výrobní náklady na podniky elektrické energie.

▶ Vysoká bezpečnost: Perfektní blokovací systém, zlomenina třífázového izolace je jasně viditelná, což se vyhýbá nehodám na nesprávnou operaci. Zrušeno SF. Aplikace plynu. Posílejte mezifázovou izolační strukturu, aby se zabránilo mezifázové nebo multi-smyčkové zkratu, abyste expandovali nebo způsobili výbuchové nehody. Je přijata vakuová přerušení s vakuovou energií skříňky na ochranu proti výbuchu a na ochranu plynu pro ochranu plynu na životní prostředí a pevný těsnicí pól má pro přepínač další ochranný výkon.

▶ Snadnost provozu: Přepínač uzemnění odpojovače má pouze jednu provozní rukojeť, takže není třeba identifikovat a starat se o chyby. Když je jistič spuštěn, nelze provozovat provozní popisovač přepínače odpojovače a není třeba komplikovaného technického tréninku, což usnadňuje operaci extrémně jednoduché a zabraňuje chybě provozu. Pevný těsnicí pól je tvořen procesem Epoxidové pryskyřice APG, který má vynikající elektrické a mechanické vlastnosti

▶ Pevný těsnicí pól je klíčovou součástí spínače, který je jak izolační součástí, tak i ložiskovou součástí. Současně splňuje technické požadavky na tepelnou odolnost, odolnost proti chladu, odolnosti proti praskání, vysoké mechanické pevnosti a dobré izolační síly.

▶ Struktura jedné skříně přijímá obecnou izolovanou sběrnici a kabelovou zátku produkovanou výrobci profesionálních kabelových příslušenců. Swindgear lze sestavit na místě a rozšířit se podle libosti, což se vyhýbá nepříjemnostem přepravy a instalace způsobené více skupinami skříní. Kombinované skříňky mohou být samozřejmě také poskytnuty na vyžádání.

▶ Jasně viditelná skutečná izolační zlomenina.

▶ Celá řada produktů je navržena sjednoceným způsobem a poskytuje řadu typů skříní (jistič s obvody, spínač zatížení, PT, autobusová lišta, autobusová lišta atd.) Vyžadované uživateli a geometrické rozměry jsou zcela konzistentní.

▶ Spínací skříň má inteligentní rozhraní a instalační pozice senzoru, které mohou splnit požadavky inteligentní mřížky po vybavení inteligentním vybavením.

▶ Hlavní autobus přijímá standardní silikonový gumový suchý autobus.

▶ Odpojení přijímá odpojovač tří stanic, který je nainstalován na straně sběrnice.

▶ Vynikající výkon hlavní jednotky Izolovaného prstenu na ochranu životního prostředí

Určuje, že může zcela nahradit síťovou skříňku na zatížení SF6.

● Podmínky použití

◆ Teplota ： -25 ~ 45 ℃

◆ Maximální denní teplota: 35 ℃

◆ IP stupeň ： Nabité těsné těsnění IP67, Switch Cabinet Shell IP4X

◆ Okolní vzduch na ochranu proti životnímu prostředí plyn izolovaný prsten Hlavní jednotka by neměla být zjevně znečištěna korozivním hořlavým plynem a vodní párou.

◆ Neexistuje žádné časté místo násilné vibrace a design tvrdosti pod drsnými částmi splňuje různé požadavky.

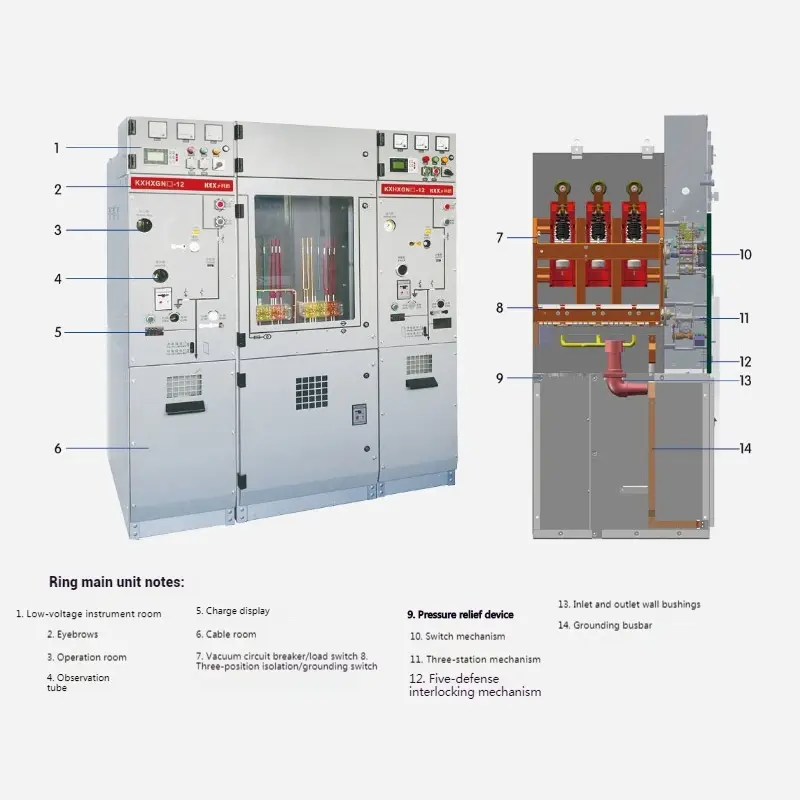

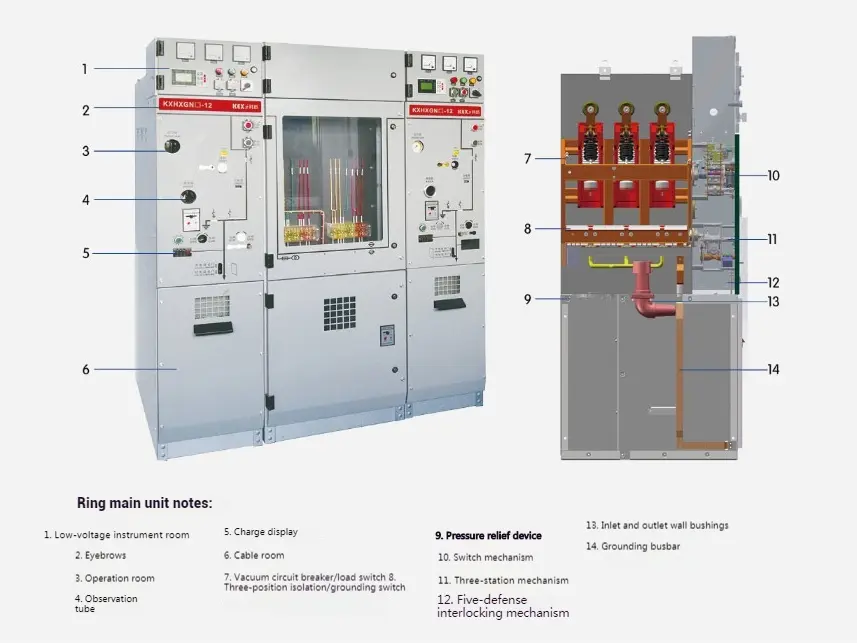

● Struktura skříně

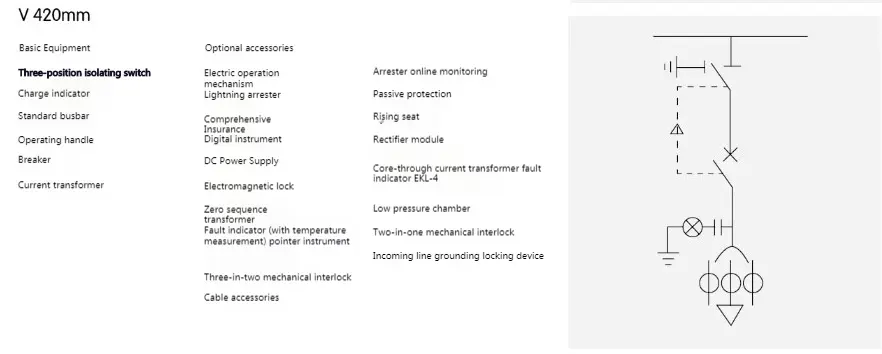

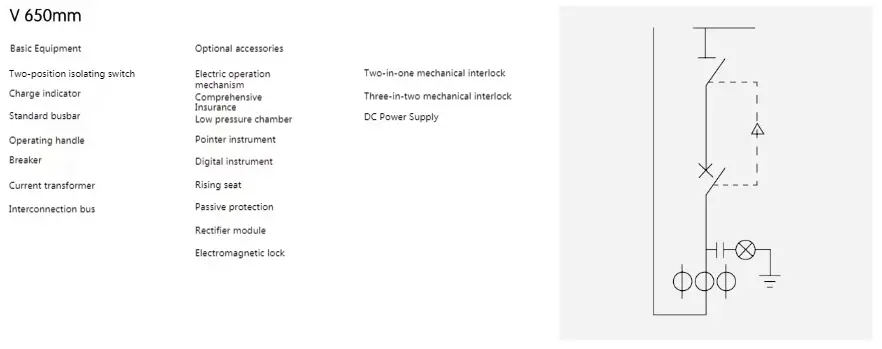

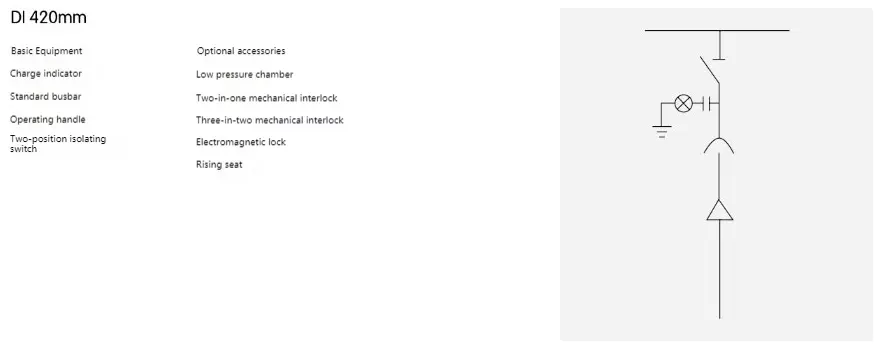

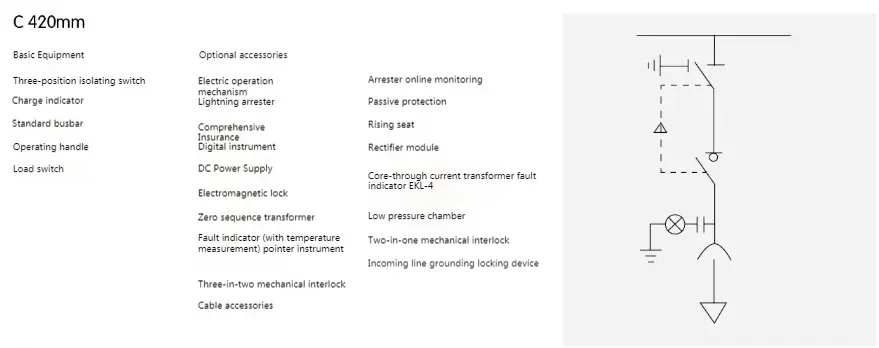

◆ Schéma konfigurace 1 z ochrany proti životnímu prostředí Izolovaný prsten Hlavní jednotka

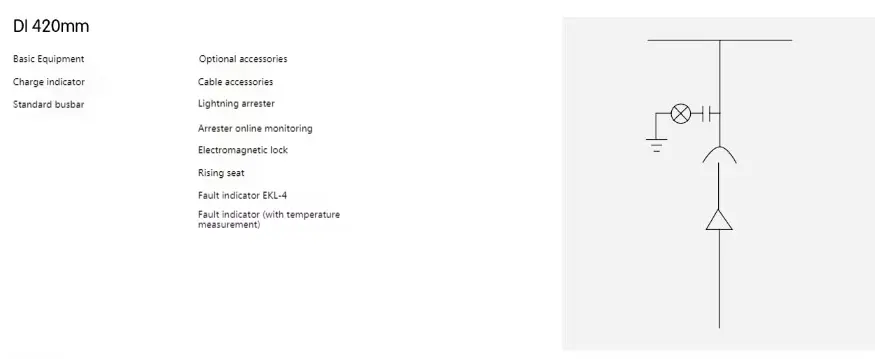

◆ Schéma konfigurace 2 hlavní jednotky Izolovaného prstenu na ochranu životního prostředí

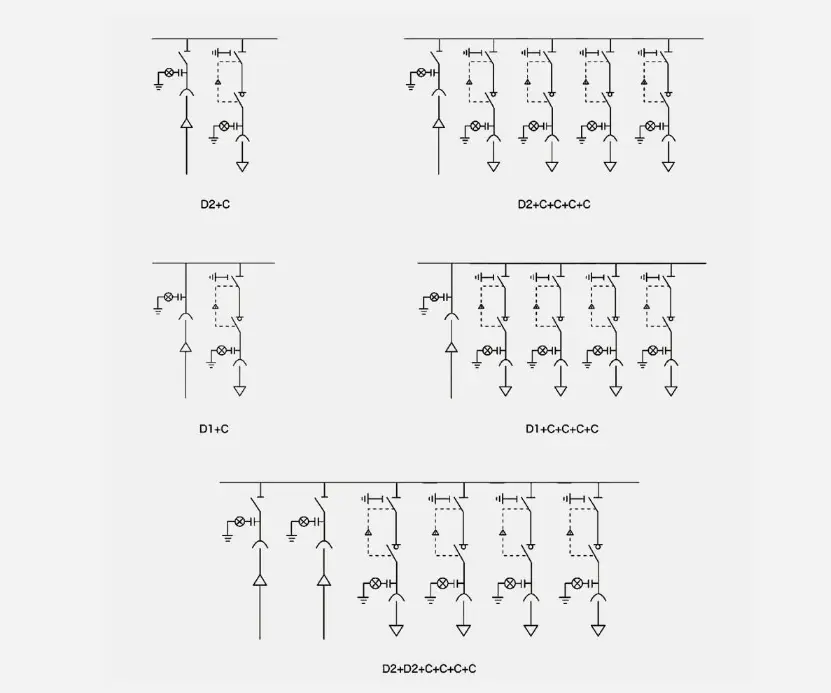

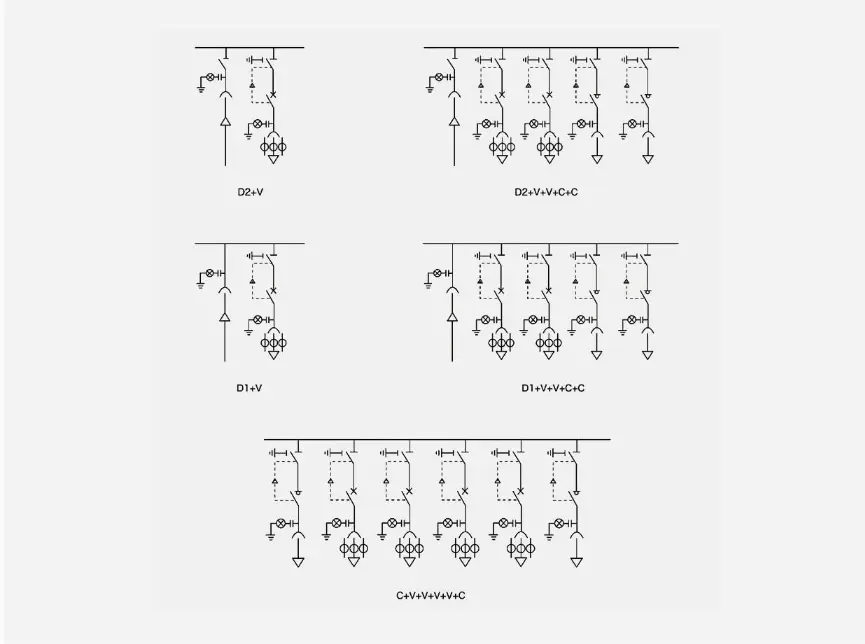

◆ Typická kombinace schématu 1 hlavní jednotka pro ochranu plynu pro environment

Poznámka ： Výše ​​uvedené typické referenční schémata lze kombinovat různými způsoby podle potřeb uživatelů.

Typická kombinace schématu 2 hlavní jednotky Izolovaného prstenu na ochranu životního prostředí

Poznámka ： Výše ​​uvedené typické referenční schémata lze kombinovat různými způsoby podle potřeb uživatelů.

● Přepněte operační pokyny

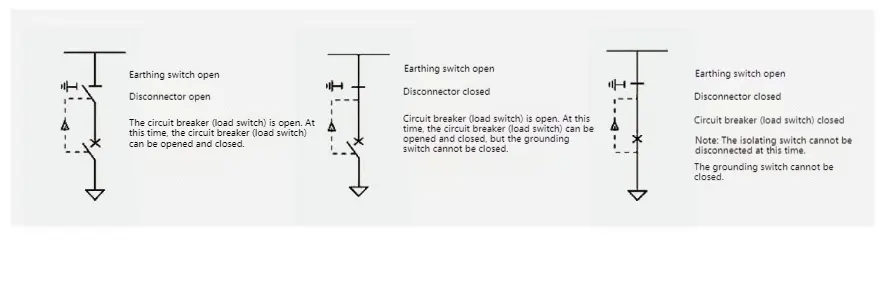

◆ Přepínací poloha a blokování

◆ Provozní kroky

Přenos napájení ： Zavěste (zavřete) Horní a dolní dveře s jističem obvodu (spínač zatížení) → uzemňovací spínač s izolačním spínačem → jistič obvodu (zatížení) s přenosem napájení je dokončen.

Výřez napájení ： Vypínač (spínač zatížení) → odpojovač → uzemňovací spínač → jistič (spínač zatížení) je vyložen (otevřeno) a dveře jsou zatemněny.

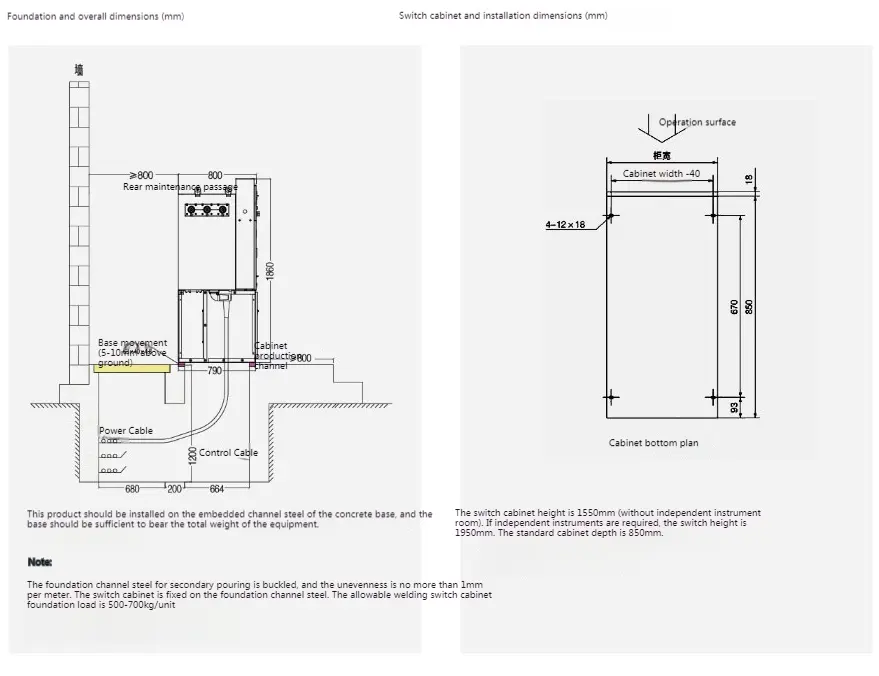

◆ Instalační pokyny
