Proč stále více zákazníků volí C-GIS?

Co je C-GIS?

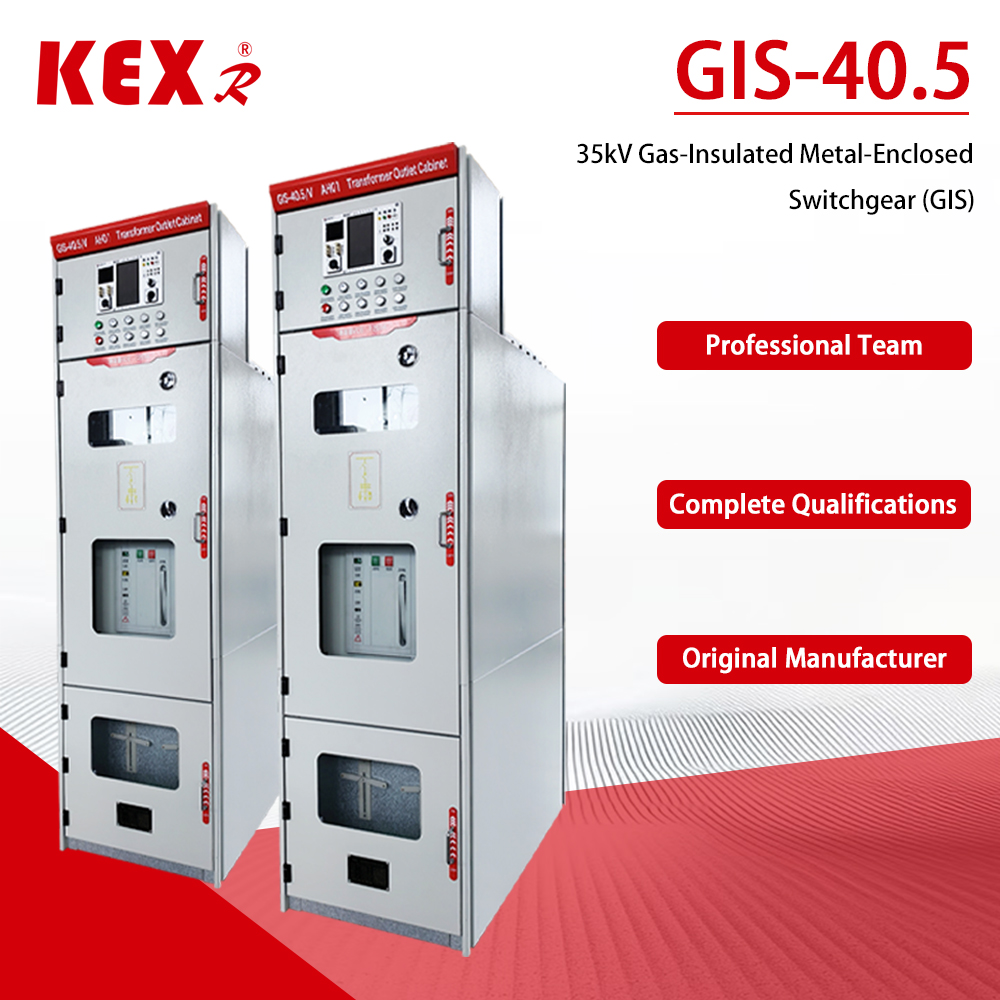

The40,5kV C-GIS skříň(běžné v systémech 35kV) je úspěšným rozšířením technologie GIS do oblasti vysokého napětí. Jeho základní designový koncept je následující:

1.Plně utěsněná konstrukce: všechny vysokonapěťové živé části jsou utěsněny v utěsněné plynové skříni svařené nerezovými plechy, která je zcela izolována od vnějšího prostředí.

2. Plynová izolace: plynová skříň je naplněna izolačním plynem, který nahrazuje vzduch jako izolační médium. Mezi běžné izolační plyny patří:

3.SF (fluorid sírový): tradiční mainstreamové médium má vynikající izolační vlastnosti, ale kvůli vysokému skleníkovému efektu čelí tlaku životního prostředí.

4.Plyn na ochranu životního prostředí: Aby byl splněn cíl „dvojitého uhlíku“, začal trh přijímat suchý vzduch, dusík (N) nebo nový plyn na ochranu životního prostředí jako alternativy k podpoře zeleného rozvoje.

5.Vakuový jistič: Hlavní jistič rozváděče obvykle používá vakuový jistič k dokončení připojení a odpojení obvodu.

6.Modulární design: produkt se skládá z několika standardních modulů (jako je modul jističe a modul sběrnice), které lze v terénu flexibilně kombinovat a snadno rozšiřovat.

Hlavní výhody a použitelné scénáře

Ve srovnání s tradičním (vzduchově izolovaným panelem) má 40,5kV C-GIS následující vynikající výhody, ale také je třeba věnovat pozornost jeho vysokým počátečním nákladům:

1. Kompaktní struktura, úspora místa: protože plynová izolace je mnohem lepší než vzduchová, velikost skříně je značně zmenšena. Ve srovnání s AIS stejné specifikace může být plocha zabraná C-GIS zmenšena o více než 50 % nebo dokonce až o 76 %, což je zvláště vhodné pro městské rozvodny s omezeným územím.

2. Silná přizpůsobivost prostředí, bezpečnost a spolehlivost: plně utěsněný design umožňuje odolávat drsným prostředím, jako je vysoká nadmořská výška, vlhkost, solná mlha, znečištění a kondenzace. Živé části nejsou vystaveny a bezpečnost je vysoká. I při nulovém přetlaku (únik plynu) lze stále udržovat určitou úroveň izolace.

3.V podstatě bezúdržbový, snižuje náklady na provoz a údržbu: protože jádrové komponenty jsou izolovány od vnějšího prostředí, nejsou v podstatě ovlivňovány prachem a vlhkostí a dosahují úrovně základní bezúdržbové.

4. Vyšší počáteční investice: Vzhledem k použití sofistikovanějších materiálů a procesů (jako je nerezová ocel, robotické svařování, detekce netěsností helia atd.) jsou počáteční pořizovací náklady C-GIS obvykle vyšší než u AIS.

Díky těmto výhodám je C-GIS široce používán v posilovacích stanicích nové generace energie (fotovoltaické, větrné elektrárny), transformaci městské distribuční sítě, železniční dopravě, výškových budovách, průmyslových a těžařských podnicích, datových centrech a rozvodnách v drsných prostředích (jako jsou vysoké nadmořské výšky, pobřežní oblasti a průmyslové zóny s vysokým znečištěním).

Konstrukční a designové vlastnosti

Aby byla zajištěna bezpečnost a spolehlivost zařízení v celém životním cyklu (až 30 let nebo i déle),40,5kV C-GIS má následující vlastnosti v konstrukčním návrhu a výrobní technologii:

1.Vysoká ochrana: Stupeň ochrany vzduchové komory obecně dosahuje IP67, což může odolat vlivu krátkodobého ponoření.

2. Proces přesného svařování: plynová skříň je obvykle vyrobena z nerezového plechu 304 o tloušťce 3 mm, který je automaticky laserově svařován roboty, aby byla zajištěna pevnost a těsnost svaru.

3.Přísná detekce netěsností: Po výrobě bude k detekci použit vysoce přesný héliový hmotnostní spektrometr, aby bylo zajištěno, že roční míra úniku SF plynu je ≤ 0,1 % a některé špičkové produkty mohou dokonce dosáhnout ≤ 0,01 %.

4.Inteligentní integrace: Nová generace inteligentní gis skříně má vestavěné senzory, jako je teplota, částečný výboj, mechanické vlastnosti atd., která podporuje monitorování stavu v reálném čase, dálkové ovládání a včasné varování před poruchami a je důležitou součástí realizace chytré sítě.
