Fotovoltaická křižovatka

Fotovoltaická křižovatka produkovaná Kexun v Číně továrna je vhodná pro fotovoltaický tandemový systém výroby energie, který provádí důležitou část ochrany napájení tandemového střídače a systému napájecí sítě. Přijímá ochranu sekundárního blesku a úroveň ochrany je IP65, která se používá pro venkovní instalaci k splnění požadavků vodotěsnosti, odolného proti prachu, ochraně ultrafialu a korozi soli.
Model: KXHLX
Značka: Kexr

Odeslat dotaz

Popis výrobku

● Funkce typu KXHLX Photovoltaic Junction Box

Vnitřní struktura krabice fotovoltaického spojení je jednoduchá a jasná a kabeláž je úhledná a přiměřená. Vysoká spolehlivost a jednoduchá údržba. Instalace na venkovní stěně se může přizpůsobit různým drsným prostředím. Kromě standardních materiálů a velikostí lze jej přizpůsobit podle požadavků uživatele.

● Technické parametry krabice typu KXHLX typu Photovoltaic Junction

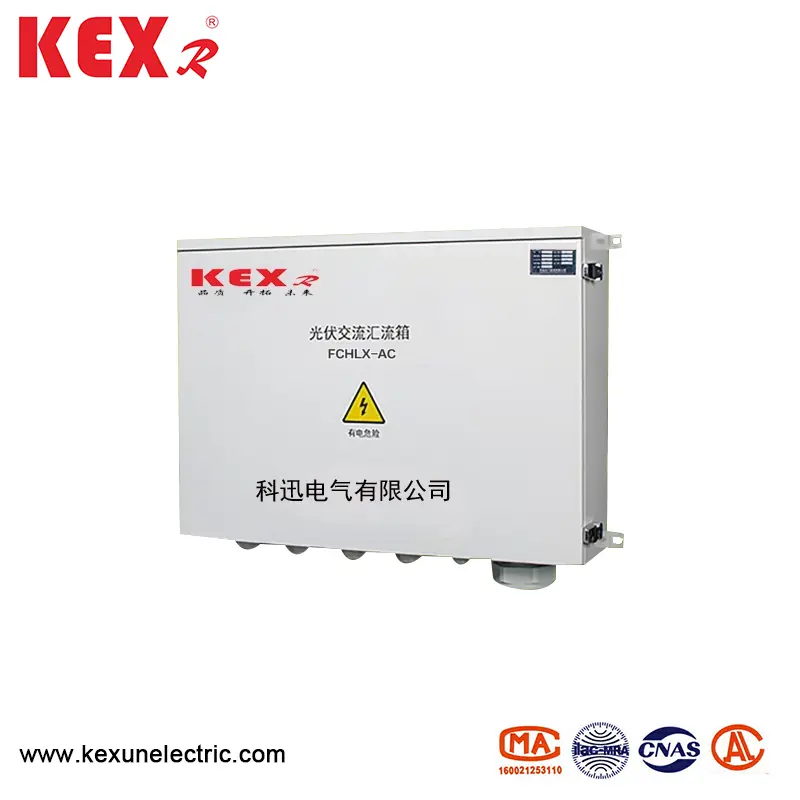

◆ AC typ fotovoltaické křižovatky

Položka	KXHLX-AC4	KXHLX-AC4	KXHLX-AC8
Vstupní řádky	1 ~ 4	5 ~ 6	7 ~ 8
Maximální vstupní napětí	690V
Vstupní linky	0 ~ 100a
Maximální výstupní proud	250a	400a	630a
Jmenovité napětí	480VAC
Úroveň ochrany napětí	480VAC
Kapacita nominálního toku (8/20 μs)	20ka (odpovídající požadavkům zákazníka)
Maximální průtoková kapacita (8/20 μs)	40ka (odpovídající požadavkům zákazníka)
Doba odezvy	＜ 25ms
Teplota a vlhkost	Pracovní teplota ： -40 ~ 85 ℃ ， 95% ， žádná kondenzace a korozivní plyn
Nadmořská výška	Méně než 4000 metrů
Materiál skříně	Hot Dip galvanizovaná ocelová deska/nerezová ocel/studená ocelová deska/inženýrská plastika
Stupeň IP skříně	IP65
Kabelový připojení IP stupeň	IP66
Rozměry připojení kabelu: WHd	800600200 mm	800800200 mm	8001000200 mm

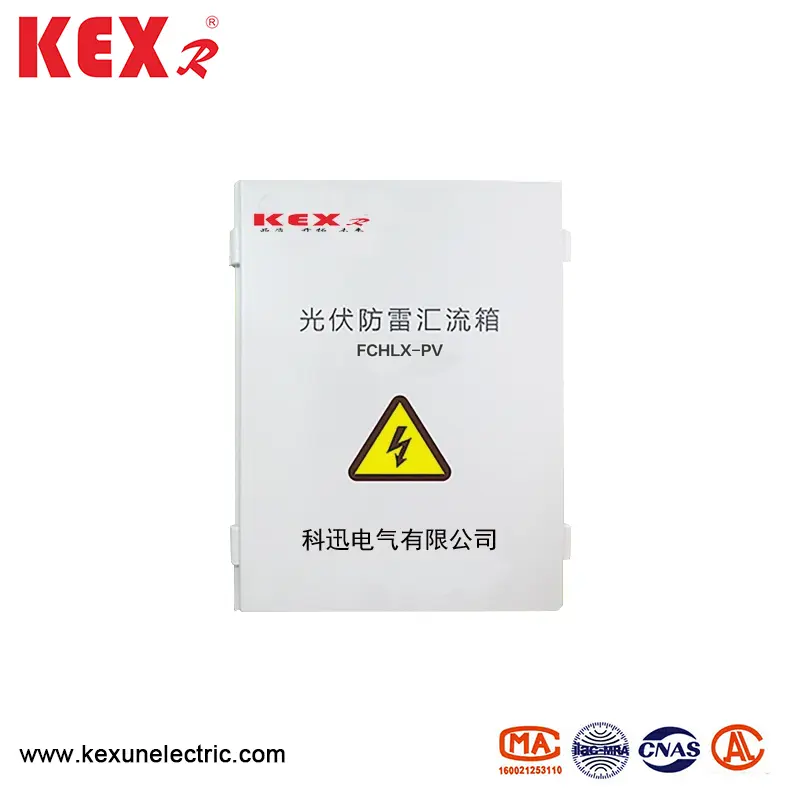

◆ Krabička typu DC typu fotovoltaická křižovatka

Položka		Buchhlx-PV6 / 2	Buchhlx-PV6 / 3	Buchhlx-PV6 / 4
Elektrický parametr	Maximální systémové napětí DC	1000	1000	1000
	Maximální vstupní proud každého řádku	20a	20a	20a
	Maximální vstupní řádky	6	6	8
	Proud přepínače maximálního výstupu	32a/40a	20A/32A	20A/32A
	Množství MPPT střídače	2	3	2
	Výstupní vedení	2	3	2
Ochrana blesku	Typ testu	Sekundární ochrana	Sekundární ochrana	Sekundární ochrana
	Nominální výbojový proud	20ka	20ka	20ka
	Maximální výtokový proud	40ka	40ka	40ka
	Úroveň ochrany napětí	3,8 kV	3,8 kV	3,8 kV
	Maximální nepřetržité pracovní napětí	1050V	1050V	1050V
	Poláci	3p	3p	3p
	Strukturní znaky	Modul plug-in
Charakteristiky ochrany blesku	IP titul	IP65
	Výstupní spínač	DC jistič/DC rotační odpojovač
	Vodotěsný konektor SMC4	Standardní konfigurace
	PV DC pojistka	Standardní konfigurace
	PV DC PŘEDCHOZÍ PŘIPOJENÍ	Standardní konfigurace
	Monitorovací modul	N
	Antireflexní dioda	N
	Materiál krabice	PVC
	Nainstalovací metoda	Typ visící zdi
	Pracovní teplota	-25 ~ 55 ℃
	Nadmořská výška	2000m
	Povolená vlhkost	0 ~ 95 ％， nekondenzace
	Šířka výška hloubka (mm)	400300160	500400190	500400190
