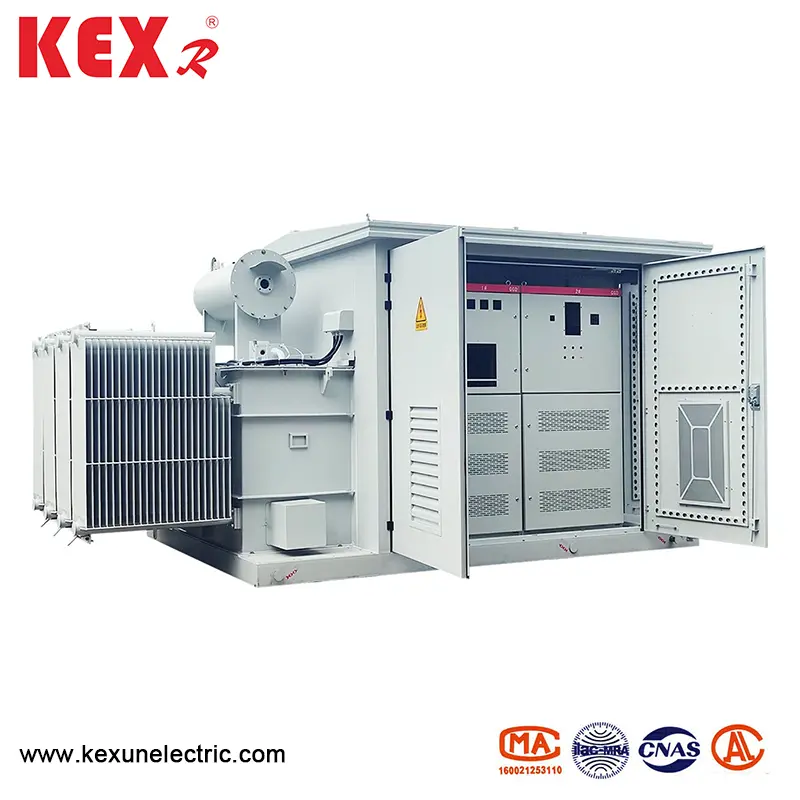

Fotovoltaic Step-up Box Transformer

● Základní kompozice typu YB-12 Photovoltaic Step-up Box Transformer

Photovoltaic step-up box transformer is usually integrated in a box by the following three parts: ◆Photovoltaic inverter (optional part): Convert the direct current (DC) output by photovoltaic modules into alternating current (AC), and the common output voltages are 270V, 315V, 400V, etc. Step-up ◆Transformer: Boost the low-voltage alternating current output by the inverter to the voltage level required by Výkonová mřížka (například 10 kV a 35 kV).

◆ Vysoký napěťový rozváděč: včetně jističů, odpojovacích látek, ochranných zařízení atd. Používá se pro řízení a ochranu systému připojenou k systému. Poznámka: Některé transformátory krabic nemusí zahrnovat střídače, ale pouze transformátory a vysokopěťové přepínače (nazývané „Transformátory čistého boostu“).

● Základní funkce transformátoru fotovoltaického Step-up Box Transformer

◆ Zvýšení napětí: Splňte požadavky napájecí sítě pro napětí připojené k mřížce.

◆ Izolace elektrické energie: fotovoltaický systém je elektricky izolován z výkonové mřížky transformátorem.

◆ Funkce ochrany: nadměrné otočení, nadměrné napětí, zkrat, ochrana ostrova atd.

◆ Monitorování a řízení: Podporujte vzdálené monitorování a shromažďuje data, jako je napětí, proud a napájení v reálném čase.

● Technické charakteristiky transformátoru Photovoltaic Step-up Box

◆ Efektivní rozptyl tepla: V konstrukci krabice by se mělo zvážit ventilace nebo nucené rozptyl tepla (jako jsou ventilátory a klimatizace), aby se zabránilo vysoké teplotě ovlivňující životnost zařízení.

◆ Ochranná třída: obvykle IP54 nebo vyšší, odolný proti prachu, odolný proti vlhkosti a odolný proti soli (vhodný pro oblasti pobřežních nebo vysokých výšků).

◆ Transformátor s nízkým ztrátou: ke snížení ztráty bez zatížení se používá amorfní slitina nebo energeticky úsporná list.

◆ Inteligentní připojení mřížky: Podpůrné funkce, jako je kompenzace reaktivního výkonu (SVG) a harmonická potlačení, a odpovídají specifikacím napájecí sítě.

● Technické parametry

Hladiny jmenovitého napětí: 35 kV a 10 kV a níže;  Frekvence: 50;  Úroveň izolace (viz tabulka níže).
