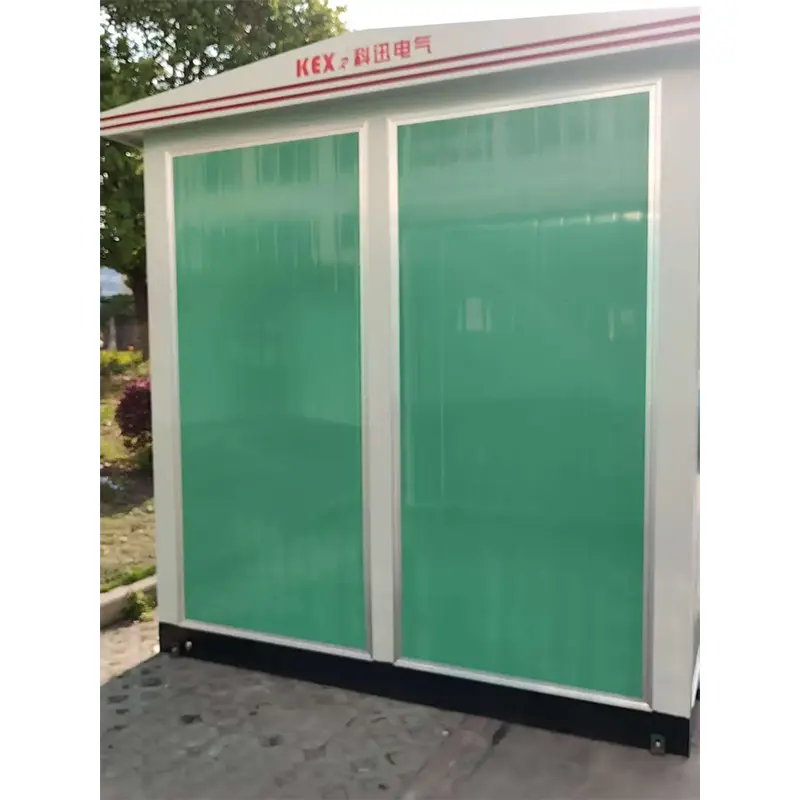

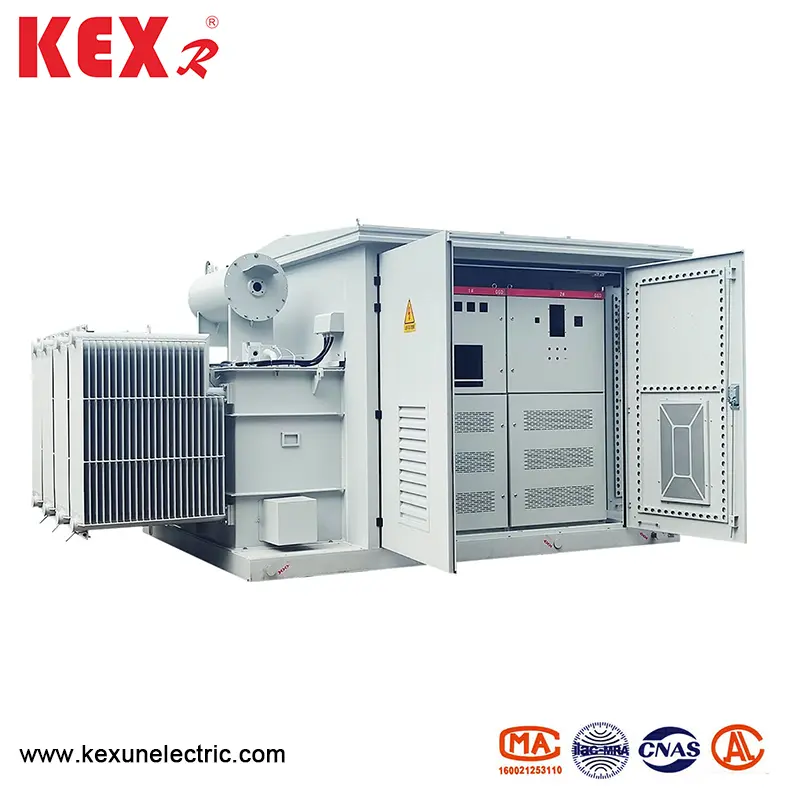

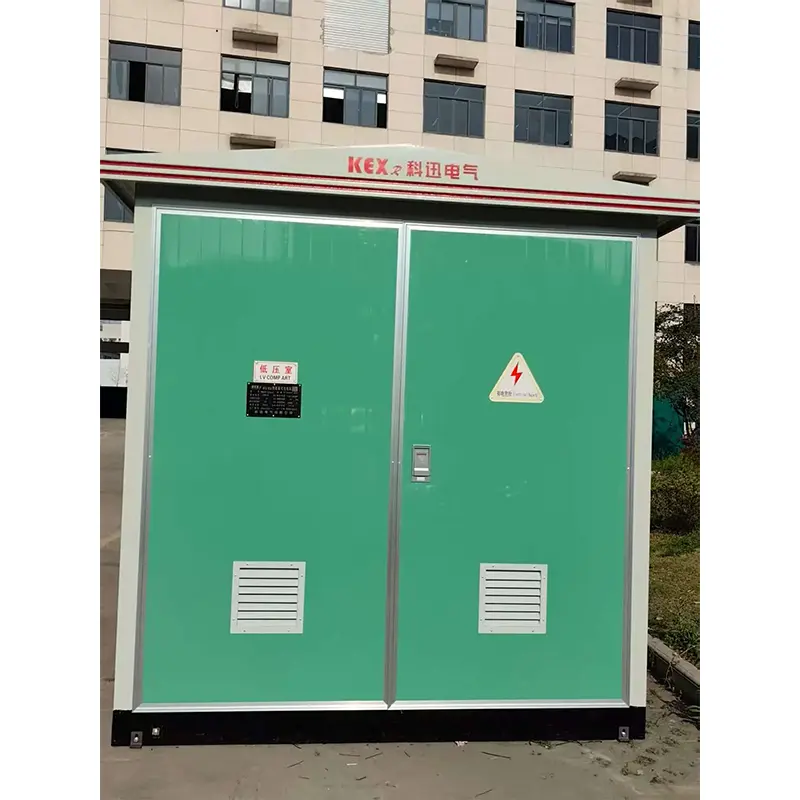

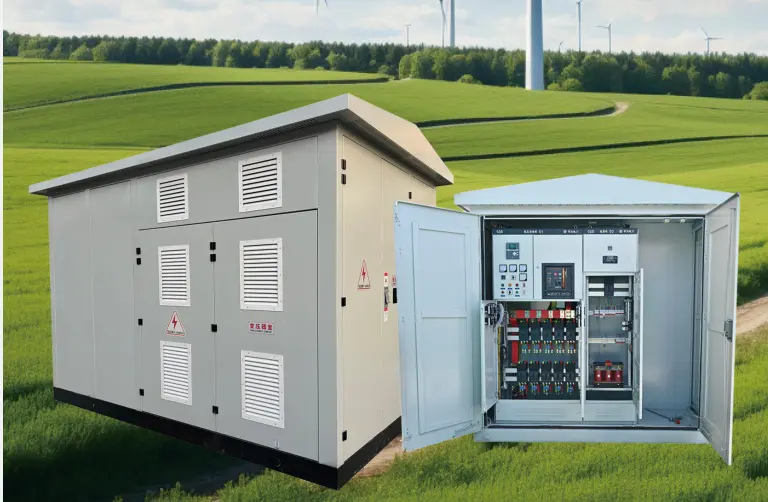

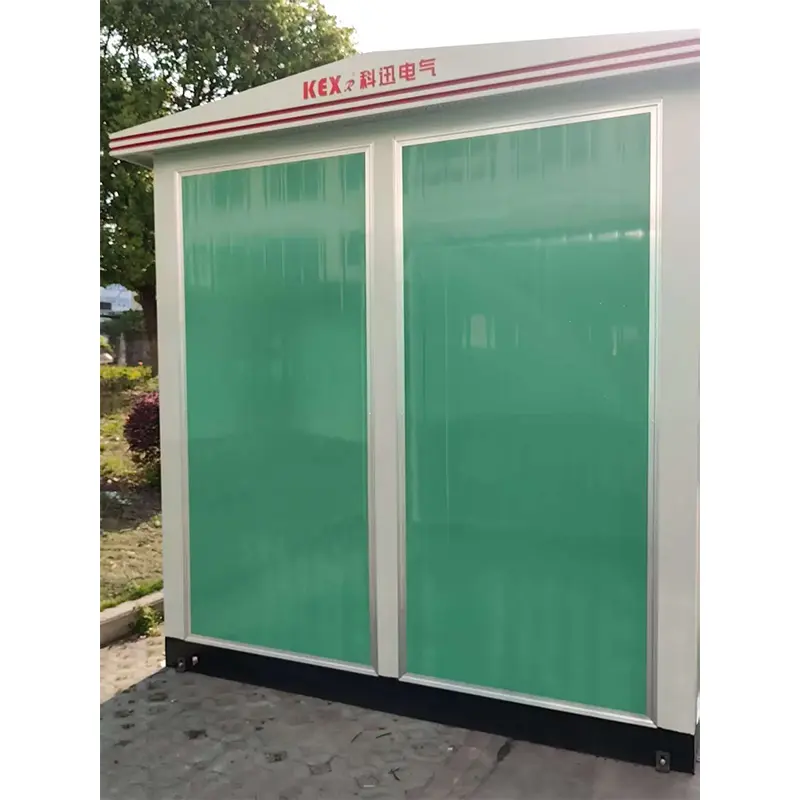

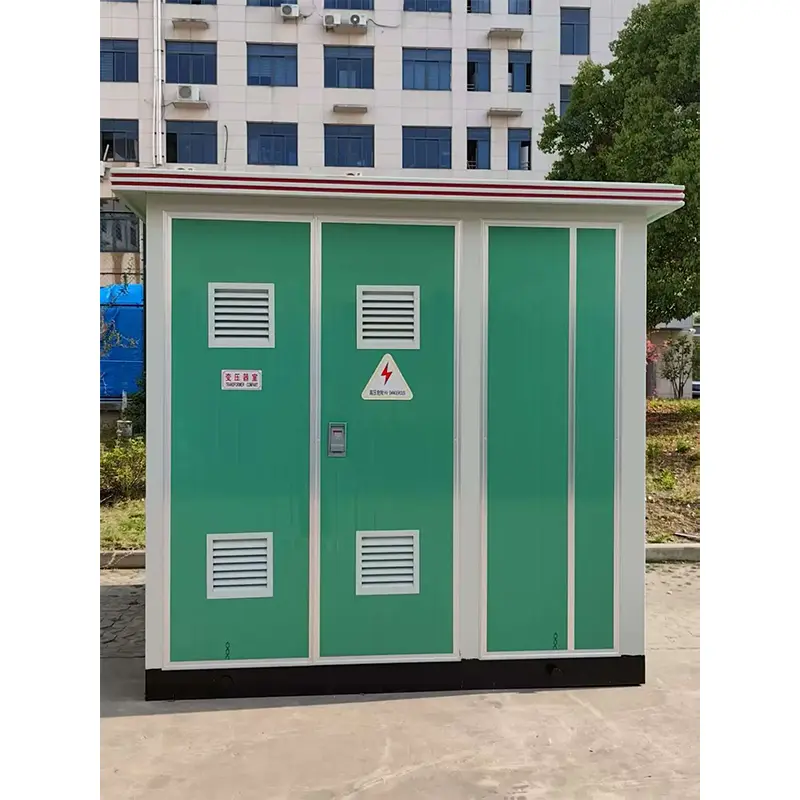

Fotovoltaická step-up kabinet

● Shrnutí

Kombinovaná fotovoltaická kabinet pro evropský styl 10 kV/35 kV byl optimalizován a upgradován pod předpokladem zajištění všech standardů, aby se vyhovělo poptávce po výrobě energie a posílení v různých scénářích. Má výhody malé velikosti, vysoké pevnosti, pohodlné instalace a údržby.

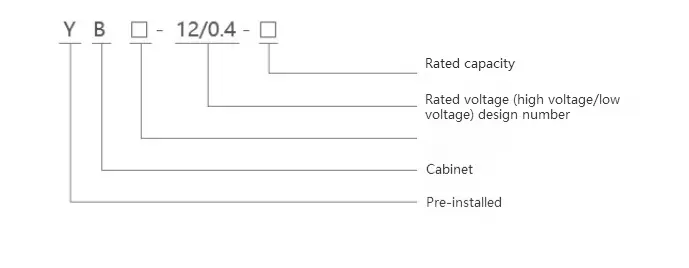

● Model Mening of YB □ -12 Typ fotovoltaického krokového kabinetu

● Standard

 Photovoltaic Step-up typu typu YB-12 splňuje níže uvedené standardy ：

▶ GB1094.1-1996 "Power Transformer Part 1: General"

▶ GB1094.2-1996 Transformátor napájení Část 2: Zvýšení teploty

▶ GB1094.3-2003 Výkonový transformátor Část 3: Úroveň izolace, test izolace a vnější izolační vzduchová mezera

▶ GB1094.5-2008 "Power Transformer Part 5: Tolerance zkratu"

▶ GB/T11022-1999 "Běžné technické podmínky standardů pro rozvaděcí a řídicí zařízení s vysokým napětím"

▶ GB14048.1-2006 "Nízkonapěťové rozváděč a ovládací prvek Část 1: General"

▶ GB7251.1-2005 "Nízkonapěťové rozváděč a ovládací prvek 1: Typ testovacího a částečného typu zkušebního zařízení"

▶ GB50150-2006 Testovací standard pro předání elektrického zařízení pro instalační inženýrství elektrických zařízení

▶ JB/T10217-2000 Kombinovaný transformátor

● Použití podmínek fotovoltaické kabinetu

▶ Nadmořská výška instalace fotovoltaického krokového kabinetu nesmí překročit 3000 m.

▶ Okolní teplotní rozsah: -40 ℃ až+45 ℃;

▶ Venkovní rychlost větru nepřesahuje 30 m/s;

▶ Relativní vlhkost: Denní průměr není více než 95%a měsíční průměr není více než 90%;

▶ Vlny napájení napětí je přibližně sinusová vlna a třífázové napájecí napětí je přibližně symetrické;

▶ Umístění instalace: Nainstaluje se na místě bez požáru, nebezpečí exploze, vážného znečištění, chemické koroze a závažných vibrací.

POZNÁMKA ： Kromě výše uvedených podmínek prostředí s normálním využitím mohou uživatelé jednat s naší společností, aby ji vyřešili.

● Technické parametry

Hladiny jmenovitého napětí: 35 kV a 10 kV a níže;  Frekvence: 50;  Úroveň izolace (viz tabulka níže).
