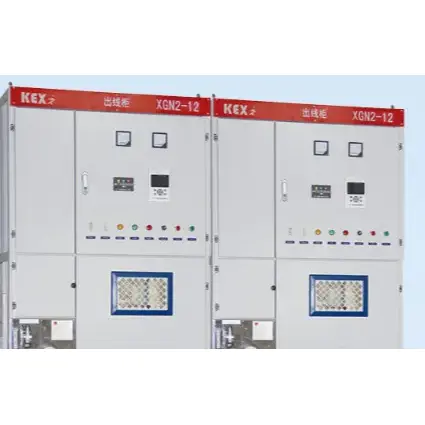

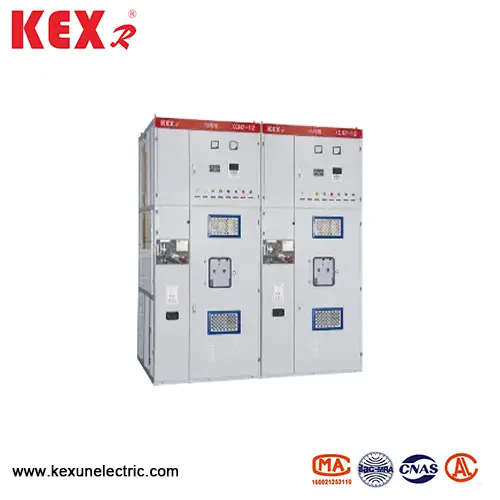

Krabice Typ pevně uzavřený kovový rozvaděč

● Pomocí podmínek

▶ Okolní teplota xgn2-12 typu typu typ pevného kovového uzavřeného rozváděče, který by měl být

-25 ~ 40 ℃ (vnitřní)

▶ Nadmořská výška: pod 1000 m

▶ Denní průměrná relativní vlhkost není více než 95%a měsíční průměrná relativní vlhkost není více než 90%

▶ Zemětřesení nesmí překročit velikost 8

▶ Typ typu XGN2-12 Typ pevného kovového uzavřeného kovového rozváděče musí být nainstalován na místě bez ohně, výbuchu, vážného znečištění, chemické koroze a násilných vibrací.

● Technický parametr

◆ Přístroj proti oražení

Funkcí „pěti prevencí“ je zabránit omylem jističe obvodu rozdělení a uzavření; Zabránit nesprávnosti a nesprávnosti izolačního spínače; Zabránit uzavření přepínače uzemnění, když je nabitý; Zabraňte zapnutí přepínače uzemnění, když je uzavřen; Zabránit tomu, aby se omylem vložil do nabitého intervalu.

Tento typ typu typu XGN2-12 Typ pevného kovového uzavřeného rozváděče přijímá povinný mechanický režim uzamykacího režimu a uzamykací zařízení se skládá z hlavních součástí, jako je podpora, disk, panel, uzamykací deska, popisovač, tyč atd., Který má vlastnosti spolehlivého výkonu, úplné funkce, jednoduché struktury a pohodlné operace, a tak dosahuje „pět pretací“ jednoduše a efektivně:

▶ Řídicí spínač (přepínač KW) s červeným a zeleným flopem se používá v schématu jističe, aby se zabránilo rozdělení a uzavření jističe omylem

▶ Teprve poté, co je jistič obvodu opravdu rozbitý, může být malá rukojeť vytažena z polohy „pracující“ a otočena k poloze „lámání a zamykání“; Otevření a uzavření izolačního spínače; Zabraňte 7-zatížení odpojeného přepínače z otevření a uzavření. Reverzibilita uzamykání a anti-záblesku má dvojité anti-misoperační funkce, tj. Když je malá rukojeť v poloze „Breaking Locking“, lze zapnout a vypínat pouze horní a dolní odpojené, ale jistič s obvodem nelze zapnout a vyhnout

▶ Když jsou jistič a horní a dolní odpojovače v uzavřeném stavu a malá rukojeť je v poloze „pracující“, nelze otevřít dveře přední a zadní skříně, aby se zabránilo omylem vstupující do živého intervalu

▶ Když nejsou otevřeny horní a dolní odpojené, nelze uzemňovací spínač zavřít a malý držadlo nelze otočit z polohy „lámání a zamykání“ na polohu „údržby“, což může zabránit zavěšení uzemňovacího drátu s elektřinou s elektřinou s elektřinou

▶ Pokud se uzemňovací spínač neotevře, nelze horní a dolní odpojovací komise zavřít, což může zabránit uzavření uzemňovacího drátu v horním a dolním odpojovacím zařízení.

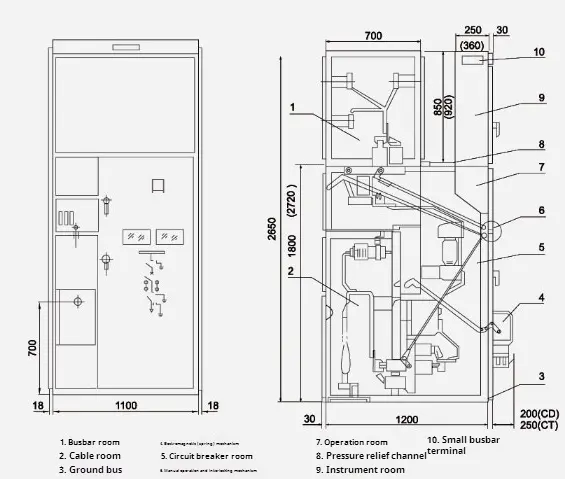

● XGN □ -12/07D OUNLINE DRAWERS

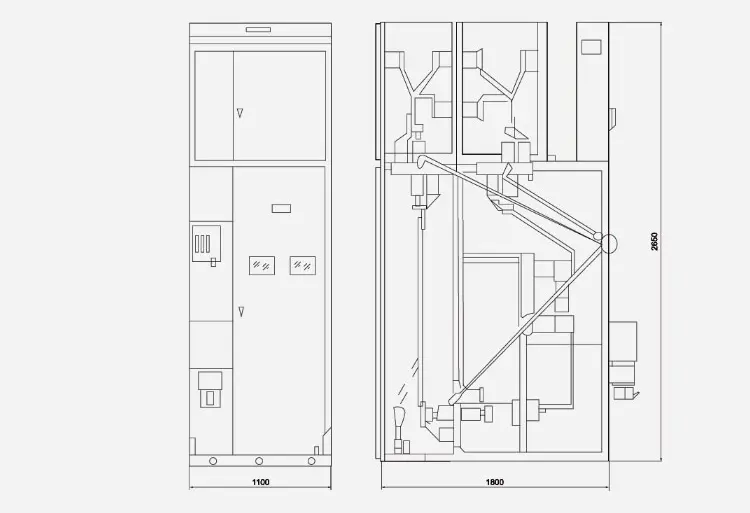

● XGN □ -12 (Výběr obchvatu) obrys

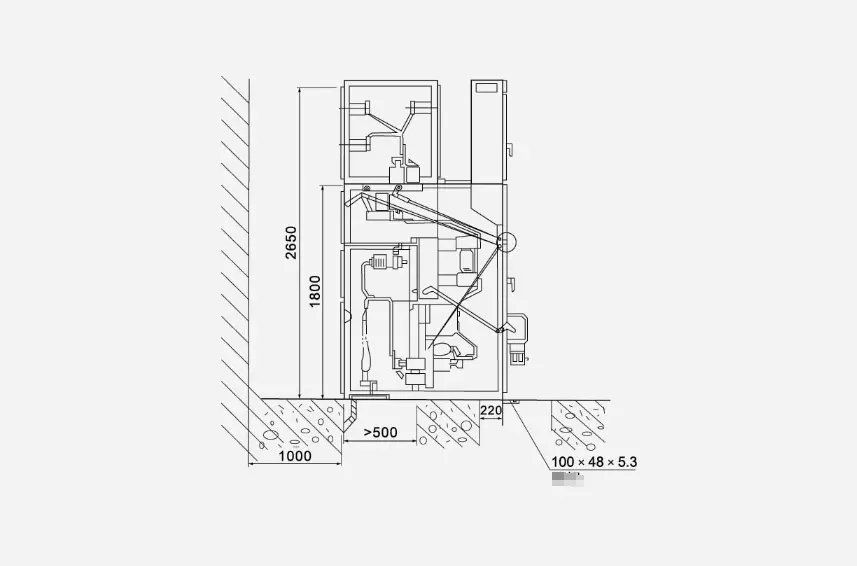

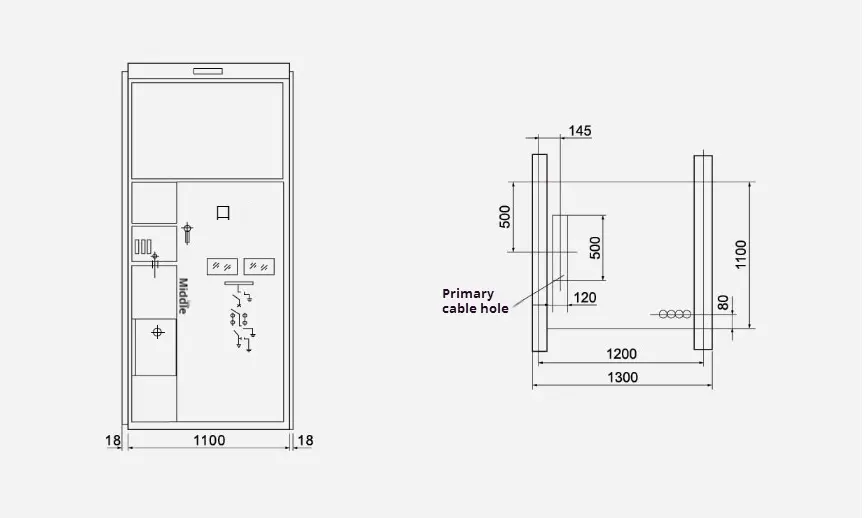

● Kresba instalace celkové dimenze
