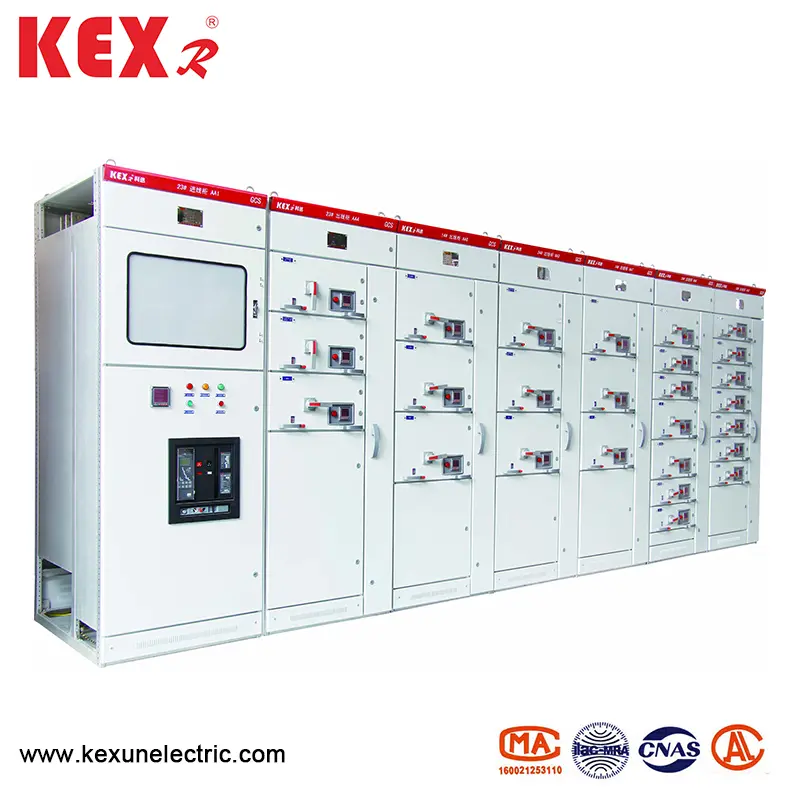

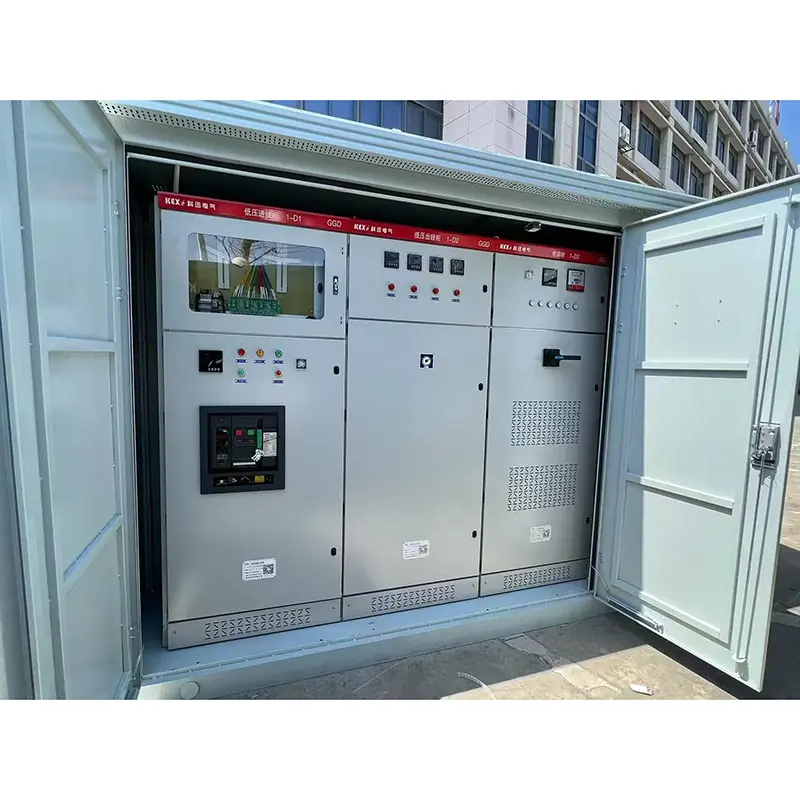

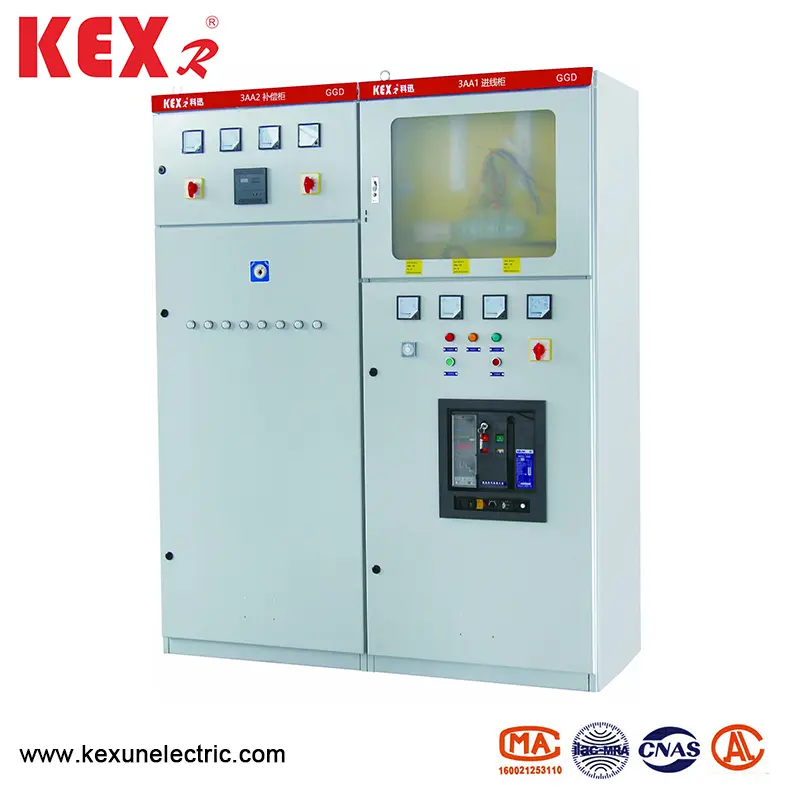

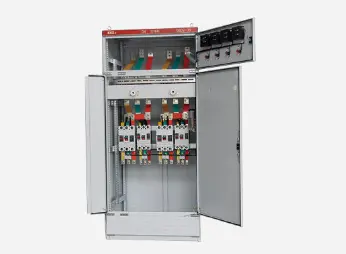

Skříň distribuce nízkých napětí

● Oblast aplikace

Skříň s nízkým napětím GGD AC je novým typem nízkonapěťového distribučního kabinetu navrženého na principu bezpečnosti, ekonomiky, racionality a spolehlivosti podle požadavků kompetentních nadřízených ministerstva energetiky a většiny energetických a designových oddělení. Produkt má vlastnosti vysoké kapacity pro lámání, dobré dynamické a tepelné stability, flexibilní elektrické schéma, pohodlné kombinace, série, silné proveditelnosti, nové struktury a vysoké úrovně ochrany a lze jej použít jako aktualizovaný produkt s nízkým napětím. GGD AC AC nízkonapěťová distribuční skříňka odpovídá nízkonapěťovému rozváděči a ovládacím prvkům IEC439, GB7251 s nízkým napětím rozváděče a další standardy.

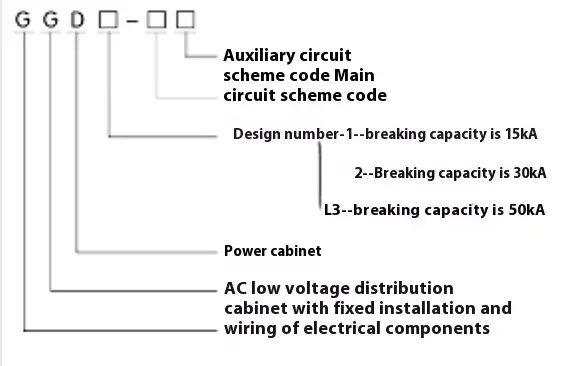

● Význam modelu

● Elektrický výkon

◆ Základní elektrické parametry

◆ Schéma hlavního obvodu

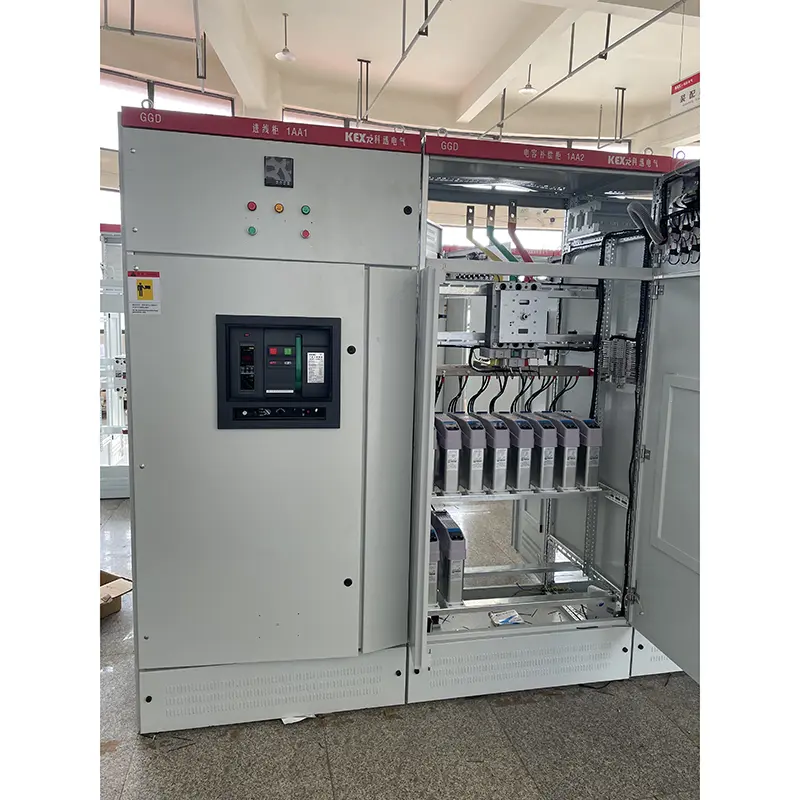

Existuje 129 schémat a 298 specifikací pro hlavní obvod GGD AC nízkopěťové distribuční skříňky (s výjimkou schémat a specifikací odvozených z funkčních změn pomocných obvodů a změn kontrolního napětí). Mezi nimi má GGD1 49 schémat a 123 specifikací. GGD2 má 53 schémat a 107 specifikací. Model GGD3 má 27 schémat a 68 specifikací. Hlavní obvodní schéma bylo vybráno vyžádáním názorů většiny oddělení designu a použití, což zvýšilo schéma potřebné elektrárny. Hodnocený proud na 3150A, vhodný pro distribuční transformátory 2000KVA a níže. Kromě toho jsou navrženy kompenzační skříňky přenosu GGJ1 a GGJ2, aby bylo možné uspokojit potřeby kompenzace reaktivní energie, se 4 schématy hlavních obvodů a celkem 12 specifikací.

◆ Schéma pomocného obvodu

Konstrukce pomocného obvodu je rozdělena do dvou částí: schéma napájení a schéma elektrárny. V kabinetu BGD je dostatek místa pro instalaci sekundárních komponent. Současně společnost NLS také vyvinula speciální proudový transformátor LM23D, který uspokojí potřeby elektráren a speciálních uživatelů při připojení ochrany relé.

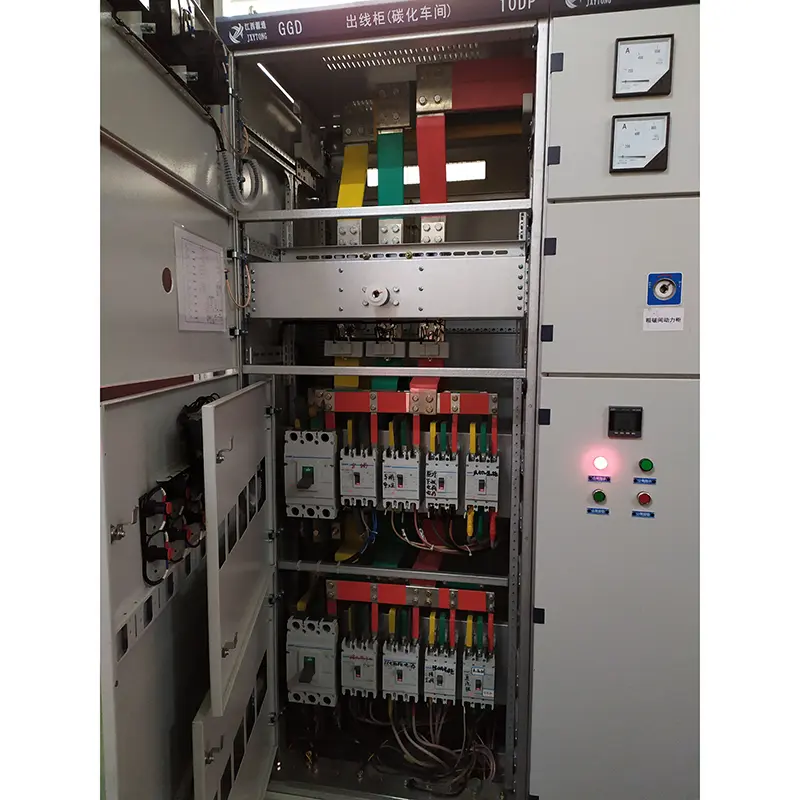

◆ Hlavní autobus

S ohledem na poměr cen a proveditelnosti nahrazení mědi hliníkem lze použít jedinou hliníkovou sběrnici, když je jmenovitá proud pod 1500A a dvojitá měděná sběrnice může být použita, když je jmenovitá proud nad 1500 A. Výrobce vyrábí prototyp podle této regulace a projde testem typu. Výrobce samozřejmě může také nahradit hliníkovou sběrnici měděnou autobusem se stejnou současnou kapacitou podle požadavků uživatelů. Překrývající se povrchy autobusů jsou ošetřeny procesem plechovky s rybníkem

◆ Výběr elektrických komponent

▶ GGD typ AC Nízkonapěťové distribuční skříňka přijímá hlavně pokročilé elektrické komponenty, které mohou být v Číně vyráběny hromadně. Současně jsou podle zásady ekonomiky a racionality některé dostupné staré produkty, jako jsou DZ10D a D220, vyhrazeny na předpokladu, že plně zvažují proveditelnost a zastaralé produkty nejsou vybrány.

▶ HD13BX a HS13BX Rotary ovládané přepínače nože jsou speciální komponenty navržené NLS tak, aby vyhovovaly potřebám jedinečné struktury skříně BGGD. Změňují provozní režim mechanismu a zachovávají výhody starých produktů a jsou to praktické elektrické komponenty.

▶ Pokud oddělení návrhu vybere nové elektrické komponenty s lepším výkonem a pokročilejší technologií podle potřeb uživatelů, má AC nízkonapěťová distribuční skříň GGD AC AC dobrou flexibilitu instalace a obecně nezpůsobí potíže s výrobou a instalací kvůli aktualizaci elektrických komponent.

▶ Aby se dále zlepšila dynamická stabilita hlavního obvodu, NLS navrhla ZM kombinovanou sběrnicovou svorku a podporu izolace pro skříňku GGD. Vypínač s autobusovou lištou je vyroben z vysoce pevného a vysoce plamene-retardantního materiálu PP0 z PP0, který má vysokou sílu izolace, dobrý výkon a jedinečnou strukturu. Lze jej snadno kombinovat do jedné sběrnice s přípojnicí nebo do svorky s dvojitým autobusovým barem pouze úpravou stavebního bloku. Podpora izolace je kloub s tvarovaným rukávem s nízkými náklady a vysokou pevností, což řeší vadu nedostatečné strašidelné vzdálenosti starých produktů.

● Instalace a použití

Poté, co produkt dorazí na přijímací místo, měl by nejprve zkontrolovat, zda je balení neporušené, a informovat příslušná oddělení, aby našli důvody v době, kdy jsou nalezeny problémy. U produktů, které nejsou instalovány okamžitě, by měly být umístěny na příslušných místech podle ustanovení normálních podmínek používání.

◆ Instalace produktu

 Instalace produktů musí být prováděna podle instalačního schématu (viz připojený obrázek) a základní kanálové oceli a šrouby musí uživatelé poskytovat. Když je hlavní sběrnice instalována v celé řadě s cínovým pokovováním, překrývající se povrch musí být opraven a vyrovnán, vyčištěn, potažen neutrální vazelínou nebo přijímán jinými opatřeními a poté připevněn šrouby.

◆ Produkty musí být po instalaci zkontrolovány a testovány na následující položky a před uvedením do provozu.

▶ Zkontrolujte, zda horní barva skříně spadla a zda je skříňka suchá a čistá.

▶ Zda je provozní mechanismus elektrických komponent flexibilní, a neměla by existovat žádná rušení ani nadměrná provozní síla.

▶ Zda je on-off hlavní a pomocné kontakty hlavních elektrických zařízení spolehlivé a přesné.

▶ Zda jsou poměr a polarita indikace přístroje a transformátoru správné.

▶ Zda je připojení přípojnic dobré a zda je izolace podporuje, upevňovací části a příslušenství jsou instalovány pevně a spolehlivě.

▶ Zda pomocný kontakt splňuje požadavky, zda je specifikace jádra pojistky pojistky správná, zda nastavená hodnota relé splňuje požadavky na návrh a zda je akce spolehlivá a přesná.

▶ Zda kontakt obvodu splňuje požadavky elektrického schématu.

▶ Zda systém ochranných obvodů splňuje požadavky.

▶ Použijte 500 V megohmmetr k měření hodnoty izolačního odporu nejméně 1 megohmmetr.

◆ Opatření pro použití

(1). Tento produkt není nainstalován proti stěně, provozován na jedné straně (přední strana) a udržován s dvojitými dveřmi. Pouze kvalifikovaní odborníci mohou vstoupit nebo otevřít kanál údržby produktu a dveře skříně pro provoz, kontrolu a údržbu.

(2). Přepínač vzduchu po mnohokrát učiní hlavní kontakt Lokální popáleniny a produkovat látky z uhlíku, zvýšit kontaktní odpor, by měl být pravidelnou údržbou a opravou spínače vzduchu podle jeho provozních pokynů.

◆ Výrobce poskytne při dodávce následující dokumenty a příslušenství:

▶ Seznam balení

▶ Osvědčení o produktu

▶ Pokyny pro použití

▶ Zpráva o továrním testu

▶ Relevantní elektrické výkresy

▶ Klávesy dveří skříně, provozní držadla a náhradní díly uvedené ve smlouvě.

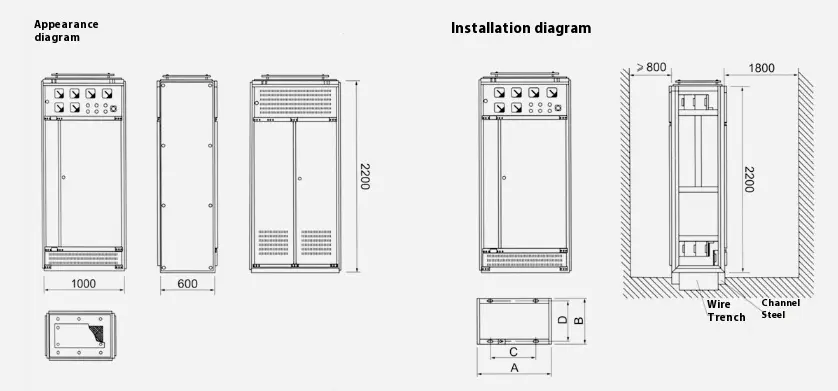

● Obrys a instalace schématického diagramu GGD typu AC nízkonapěťové distribuční skříňky
