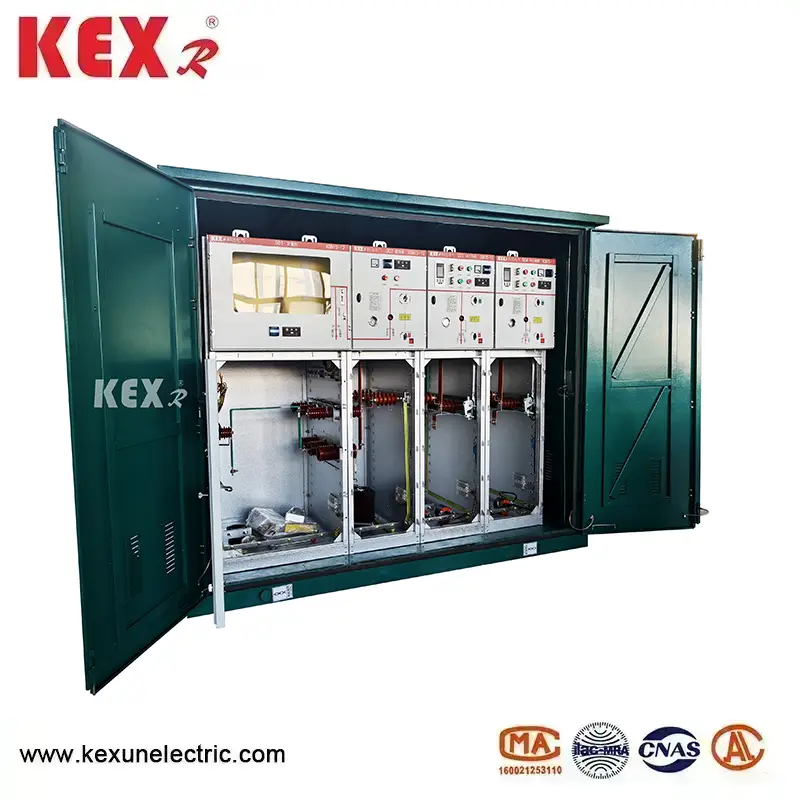

Skříňka kruhové hlavní jednotky SF6

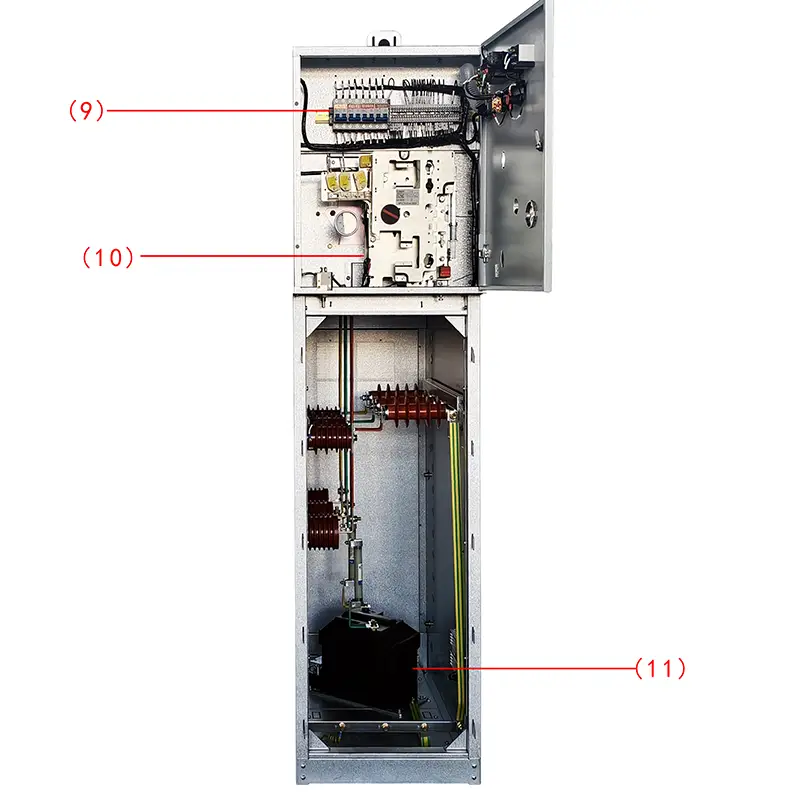

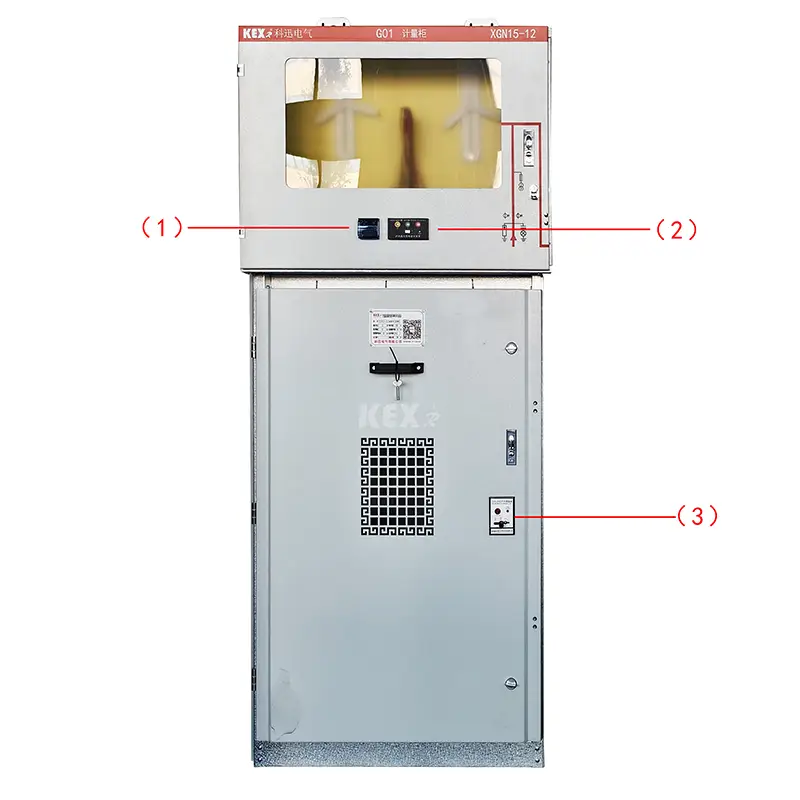

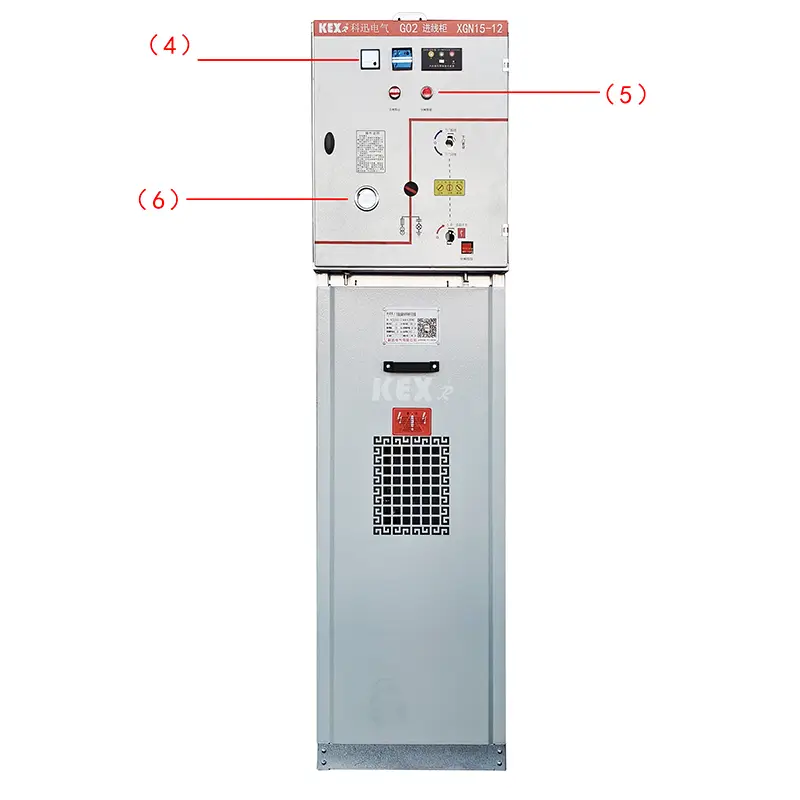

●Součásti

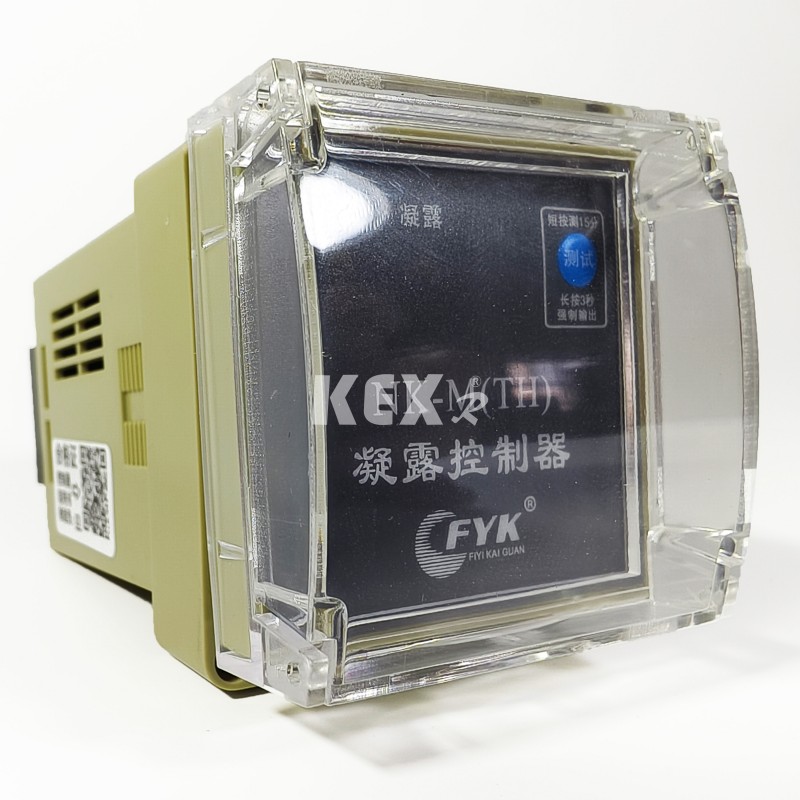

1. Regulátor kondenzace

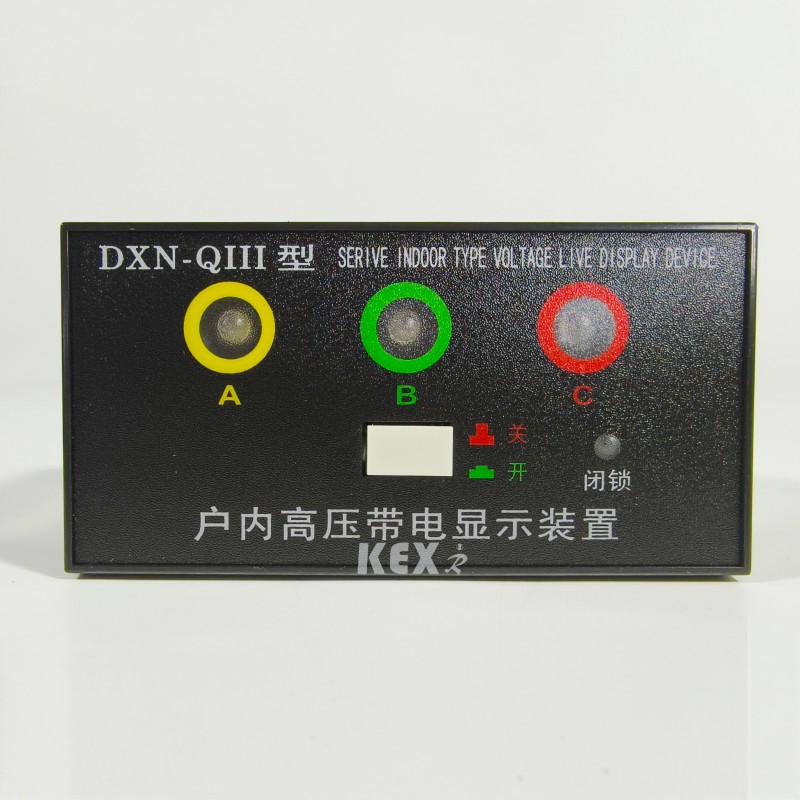

2.Nabitý displej

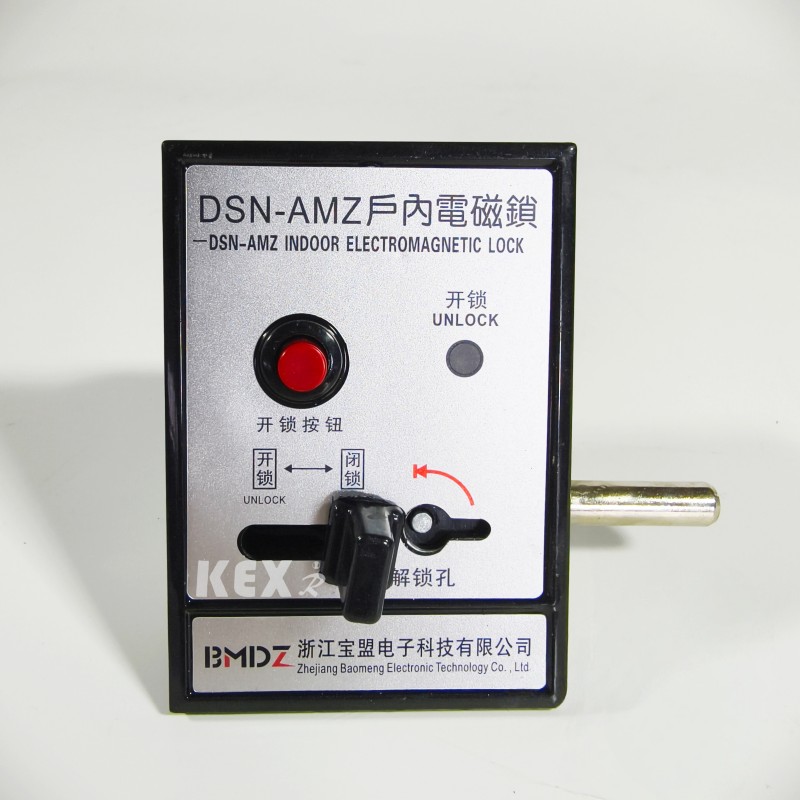

3.Vnitřní elektromagnetický zámek

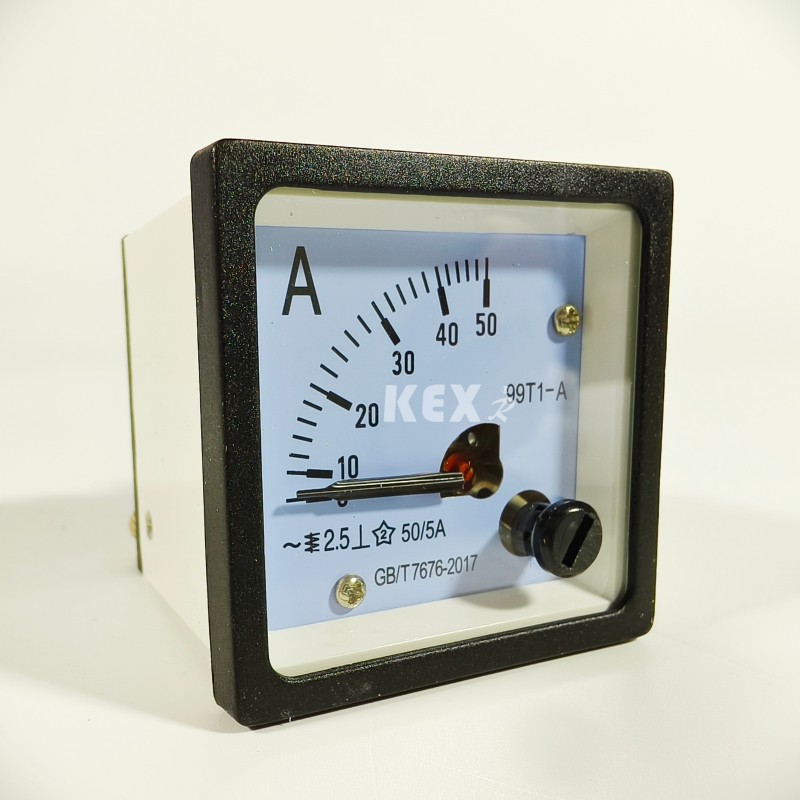

4. Ampérmetr

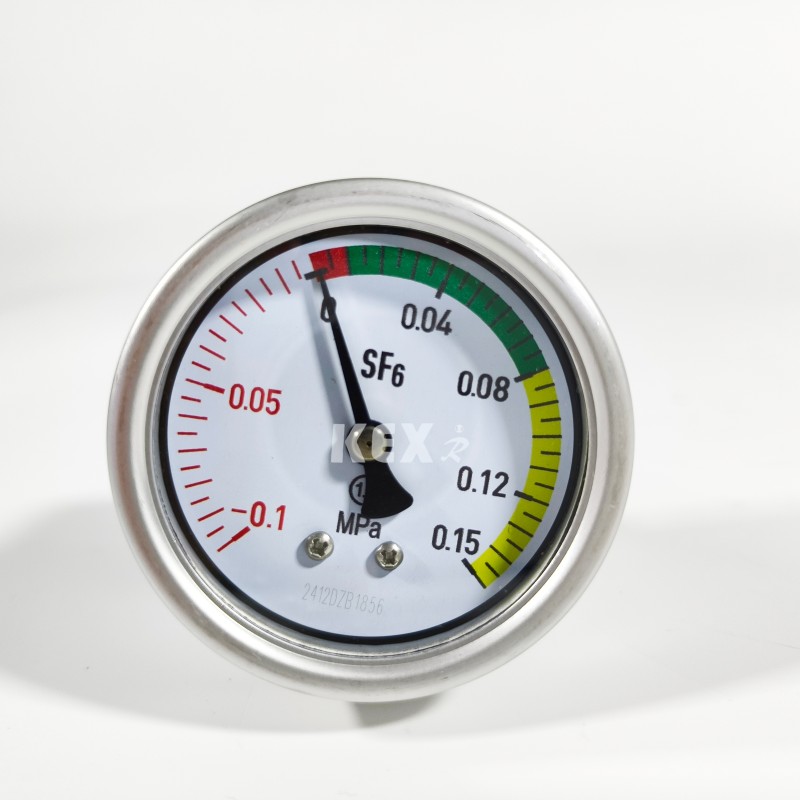

6.Barometr

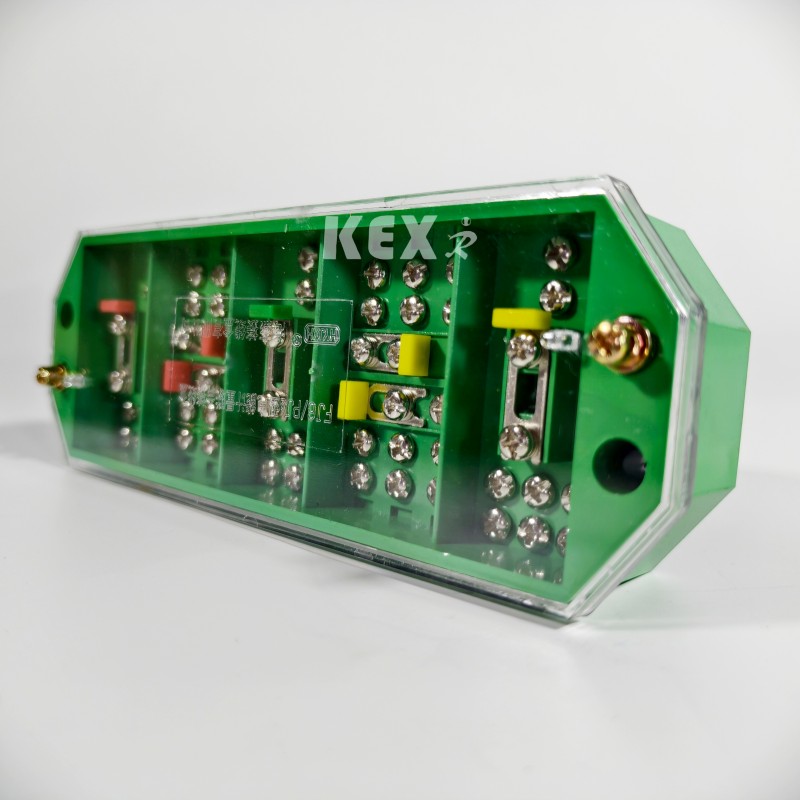

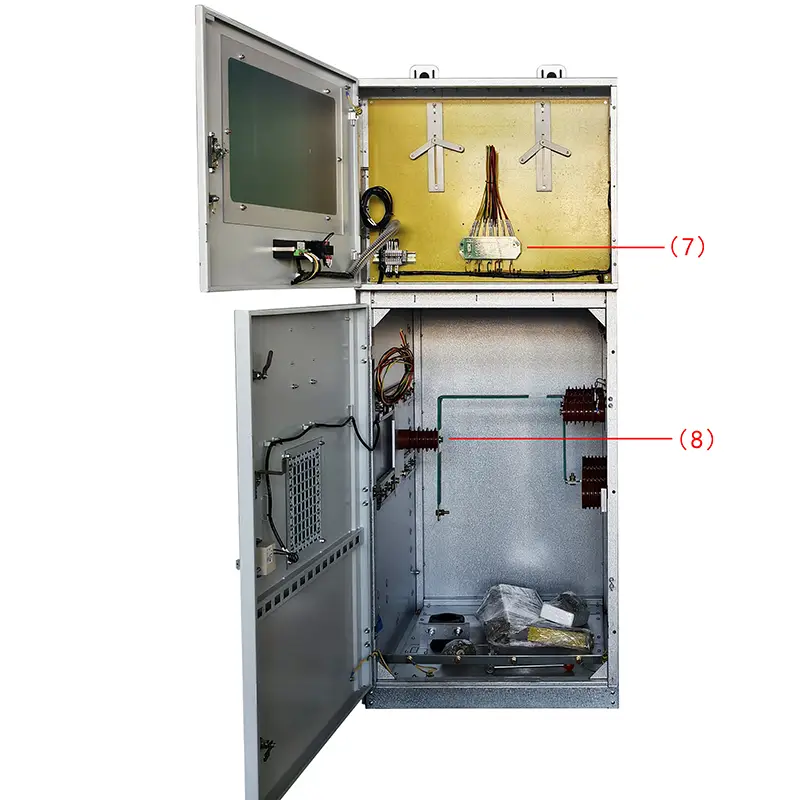

7. 3fázový 3vodičový elektrický konektor

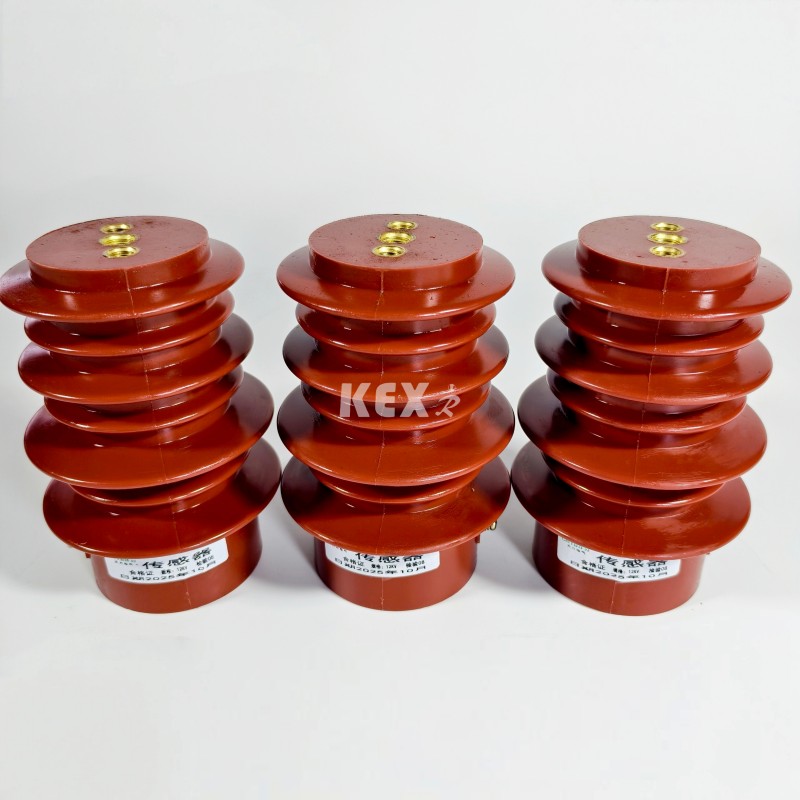

8.Vysílač

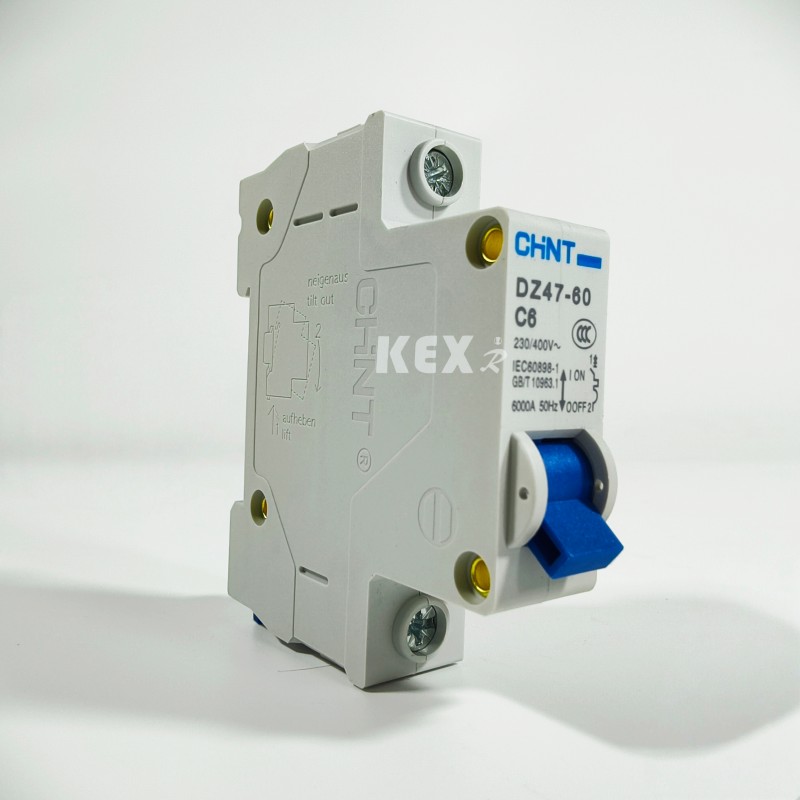

9. Mcb

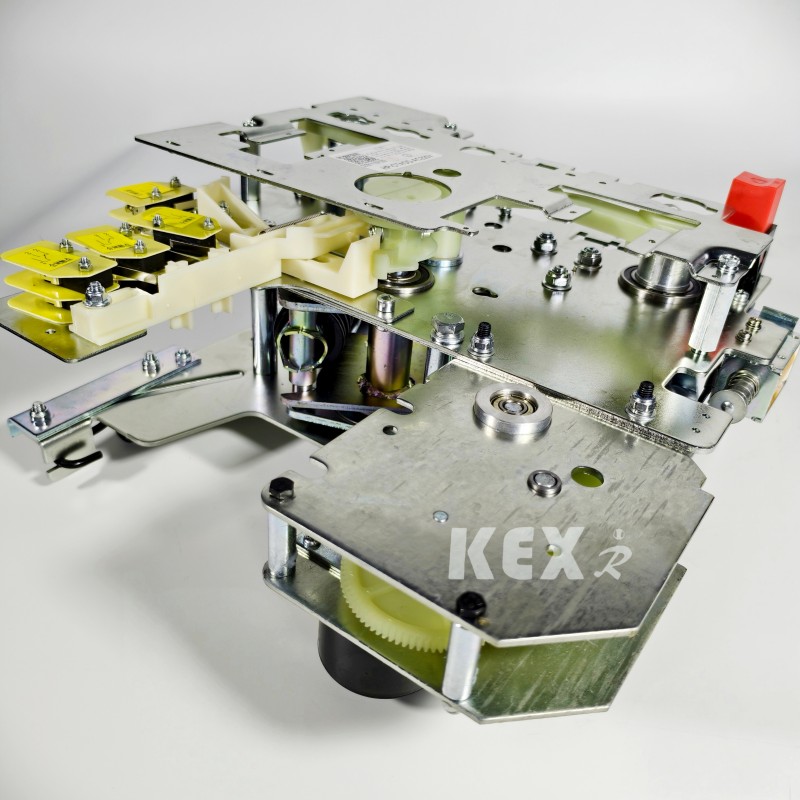

10. Ovládací mechanismus

11.VT

● Použití podmínek

Modulární rozváděč kruhové hlavní jednotky SF6 typu XGN15-12 je nová generace kompaktního a rozšiřitelného kovového uzavřeného rozváděče se spínačem fluoridu sírového jako hlavním spínačem a vzduchovou izolací pro celou skříň. Má vlastnosti jednoduché struktury, flexibilního provozu, spolehlivého blokování a pohodlné instalace a může poskytnout uspokojivá technická řešení pro různé aplikace a různé požadavky uživatelů. Přijímá technologii snímání a nejnovější ochranné relé, plus pokročilý technický výkon a lehké a flexibilní montážní schéma, které může plně vyhovět měnícím se potřebám trhu.

Hlavní vypínače rozváděče XGN15-12 SF6 používají FLN36 a FLN48, zátěžové vypínače SF6 a originální SFG od ABB a originální vypínače VD4/S, HD4/S a VS1 od ABB lze také vybavit podle potřeb uživatelů.

● Pracovní prostředí

◆ Nadmořská výška≤1000m

◆Okolní teplota -25~40℃

◆Průměrná denní relativní vlhkost nepřesahuje 95 %; Průměrná měsíční relativní vlhkost nepřesahuje 90 %;

◆ Seismická kapacita: 8 stupňů;

◆ Žádné prudké vibrace a nárazy a místa s nebezpečím požáru, chemické koroze a výbuchu.

● Standardy

Modulární skříňka XGN15-12 SF6 kruhové hlavní jednotky splňuje níže uvedené standardy

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Tabulka technických parametrů modulární skříňky kruhové hlavní jednotky SF6 typu XGN15-12

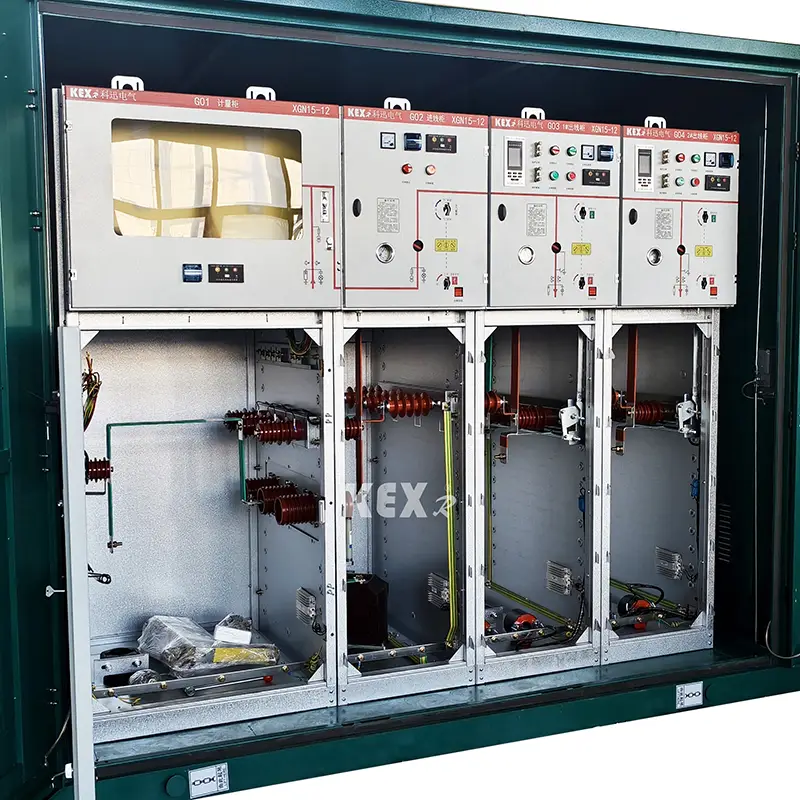

● Struktura modulárního rozvaděče SF6 typu XGN15-12

◆ Přípojnicová místnost: zátěžový spínač

V rozvodně je instalován třípolohový vypínač zátěže. Plášť zátěžového spínače je vyroben z epoxidové pryskyřice a naplněn fluoridem sírovým (SF6). Plyn je izolační médium a S6F lze instalovat do rozvodny dle požadavků zákazníka. Hustoměr plynu nebo hustoměr plynu s alarmovým kontaktem.

◆ Kabelovna: ovládací mechanismus, blokovací mechanismus a nízkonapěťová velín.

Skříň zátěžového rozvaděče má velký kabelový prostor, který se používá především pro kabelové připojení, takže lze jednoduchými nestíněnými kabelovými hlavicemi propojovat jednožilové nebo třížilové kabely a zároveň lze do dostatečného prostoru instalovat bleskojistku, proudový transformátor, spodní zemnící spínač a další prvky. Podle standardního provedení mají dveře skříně pozorovací okénko a bezpečnostní blokovací zařízení a spodní deska kabelové místnosti je vybavena těsnícím krytem a kabelovou svorkou s nosným rámem odpovídající velikosti. Spodní desku a rám předních dveří kabelovny lze sejmout pro usnadnění instalace kabelů.

◆ Hnětací mechanismus, blokovací mechanismus a nízkotlaký velín

Nízkonapěťová komora s blokováním plní zároveň roli ovládacího panelu. Nízkonapěťová komora je vybavena pružinovým ovládacím mechanismem s ukazatelem polohy, mechanickým blokováním a zařízením, dále může být vybavena pomocnými kontakty, vybavovací cívkou, nouzovým vypínacím mechanismem, kapacitním živým displejem, zámkem na klíč a elektrickým ovládacím zařízením. Zároveň může být prostor v nízkonapěťové komoře vybaven také řídicím obvodem, měřicím přístrojem a ochranným relé. Skříň o šířce 750 mm má dvě totožné nízkonapěťové komory, které lze vybavit více příslušenstvím. Celou rozvaděč XGN15 lze rozdělit na dvě části, v horní části rozvaděče je sběrnicová místnost, zátěžový vypínač, ovládací mechanismus a slaboproudá místnost, která je oddělena od spodní kabelovny. Zařízení instalované v horní jednotce lze tedy bezpečně a pohodlně repasovat a reformovat a celou horní jednotku lze vyměnit.

◆ Přípojnicová místnost

Místnost přípojnic je uspořádána v horní části skříně. V autobusové místnosti jsou hlavní sběrnice propojeny a procházejí celou řadou rozvaděčů.

● Základní komponenty modulárního rozváděče SF6 typu XGN15-12

▶Spínač zátěže FLN36 typu SF6 je vyvinut a vyroben pro společnost zavedením zahraniční technologie a podle požadavků domácího energetického systému má tři pracovní stavy: Zavírání, otevírání a uzemnění

▶Dynamické a statické kontakty zátěžového spínače jsou umístěny v tlakově litém plášti z epoxidové pryskyřice se zesílenou konstrukcí, jako zhášecí médium je použit plyn SF6 a tlak vzduchu je 14 bar. Každý zátěžový spínač je utěsněný a bezúdržbový a barometr lze volit samostatně. Způsob instalace zátěžového spínače spočívá v umístění ocelové přepážky mezi kabelovou místnost a sběrnicovou místnost a její horizontální instalace, aby byly splněny nejpřísnější bezpečnostní požadavky na provoz a údržbu. Dojde-li k jiskření uvnitř, na zadní straně pláště spínače zátěže je strukturální slabé místo, které se smyje a poté se vyplaví vypouštěcí ventil oblouku na skříni, aby vedl přetlakový proud vzduchu mimo skříň.

▶Zátěžový spínač SF6 má dva ovládací mechanismy: jednoduchý pružinový ovládací mechanismus (typ K) a dvoupružinový ovládací mechanismus (typ A), elektrický mechanismus lze přidat k výše uvedeným dvěma typům ovládacích mechanismů pro realizaci dálkového elektrického ovládání.

●Schéma pro výběr

□Ukázkové schéma 1

◆Standardní konfigurace a vlastnosti

▶630A Sběrnice

▶Zátěžový spínač:FLN36-12D/T630-20

▶Třípolohový spínač zátěže (zapínání, odpojování, uzemnění) nebo dvoupolohový spínač (zapínání, odpojování)

▶Na ovládacím konci spínače jsou instalována vizuální okna.

▶Hlavní vypínač a uzemňovací vypínač se ovládají dvěma samostatnými ovládacími otvory a každý druhý je samosvorný.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Tělo spínače s kapacitním indikátorem napětí

▶Manometr plynu SF6 s relé hustoty

▶Zablokování uzemňovacího spínače s předním panelem kabelovny

◆ Volitelná konfigurace a funkce

▶Rezervované prodloužení sběrnice

▶ Provozní motor s přepínáním zátěže: AC220V/110V DC220V/110V/48V

▶Indikátor zkratu a uzemnění

▶Zařízení na ochranu před bleskem (typ distribuce, typ elektrárny, typ spouštění)

▶Měření CT a měřiče

▶Napěťový transformátor PT pro provozní napájení

▶Uzavření uzemnění AC110V/220V přívodního vedení (spínač uzemnění a spodní brána uzavřeného uzemnění, když je spodní kabel pod napětím)

▶Pomocný kontakt: Hlavní spínač 4NO+4NC Uzemňovací spínač 2NO+2NC

□Ukázkové schéma 2

◆ Standardní konfigurace a vlastnosti·

▶Hlavní přípojnice 630A

▶Zátěžový spínač:FLN36-12D/T100-50

▶Třípolohový spínač zátěže (zavírání, izolování a uzemnění)

▶Třípolohový spínač zátěže, pojistková hlavice a koncový uzemňovací spínač pojistky

▶Pro mechanické spojení

▶Indikace vypnutí pojistky a dálkový přenos signálu

▶Na ovládacím konci spínače je instalováno vizuální okno.

▶Hlavní vypínač a uzemňovací vypínač se ovládají dvěma samostatnými ovládacími otvory a každý druhý je samosvorný.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Tělo spínače s kapacitním indikátorem napětí

▶Manometr plynu SF6 s relé hustoty

▶Zablokování uzemňovacího spínače s předním panelem kabelovny

◆ Volitelná konfigurace a funkce

▶Rezervované prodloužení sběrnice

▶ Provozní motor s přepínáním zátěže: AC220V/110V DC220V/110V/48V

▶Indikátor zkratu a uzemnění

▶Měření CT a měřiče

▶Vypnutí při ztrátě napětí AC220V

▶Nadproudový odpojovač:GL25/5

▶Pomocné kontakty: hlavní spínač 4NO+4NC uzemňovací spínač 2NO+NC

▶ Vypínací cívka: AC220V/110V DC220V/110V/48V

▶Pojistka Pojistka (signál poruchy):1NO

▶Manometr se signálem:1NO

□Ukázkové schéma 3

Číslo primárního programu D07

◆Standardní konfigurace a vlastnosti

▶Dva proudové transformátory LZZBJ9

▶Dva napěťové transformátory JDZ

▶Chraňte PT pojistku

▶Zablokování předního panelu kabelovny

◆Volitelná konfigurace a funkce

▶AVoltmetr s přepínačem

▶Ampérmetr s vypínačem

▶3 CT ,3 PT

▶Indikátor kapacitního napětí indikující rozvaděč pod napětím

▶Počítadlo watthodin

▶Negativní kontrola
