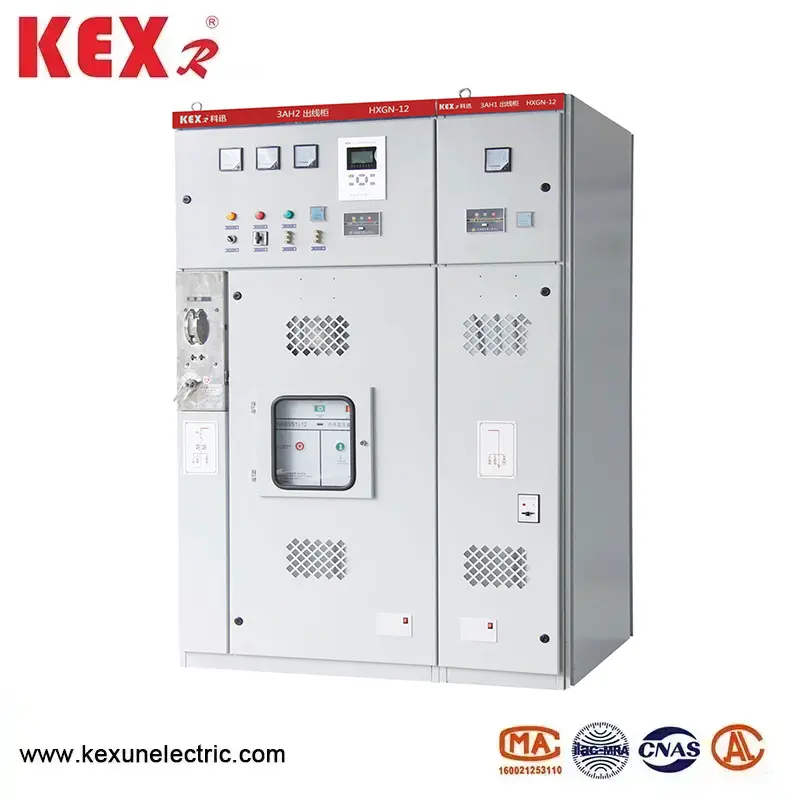

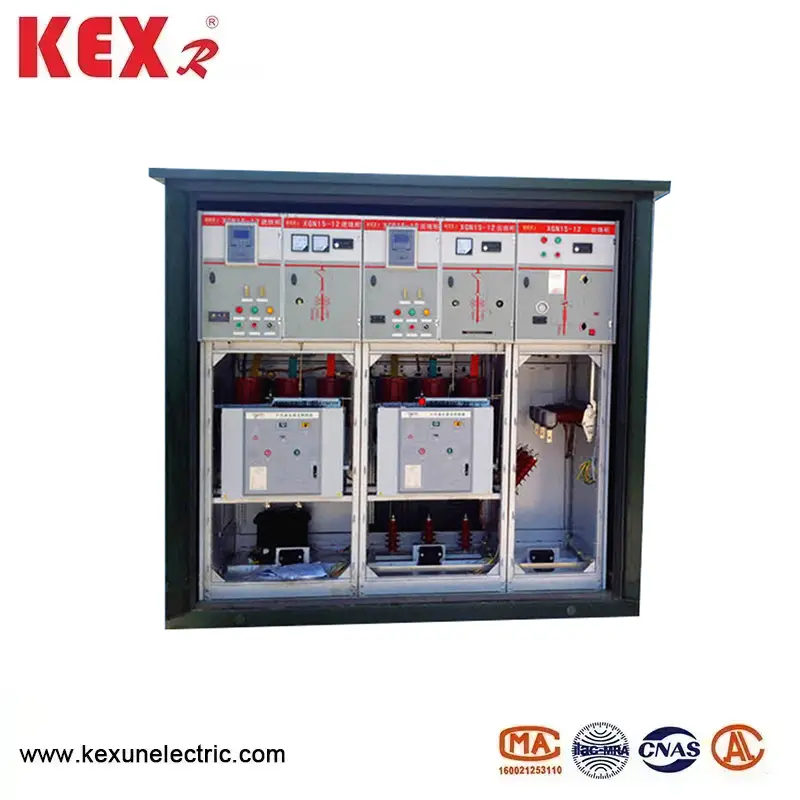

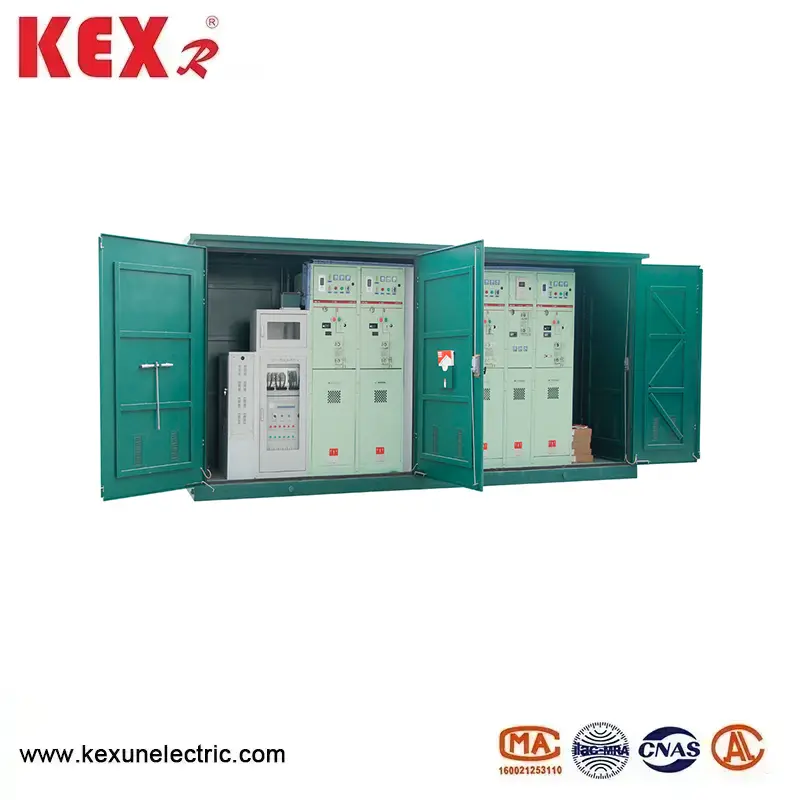

Hlavní jednotka modulárního prstence

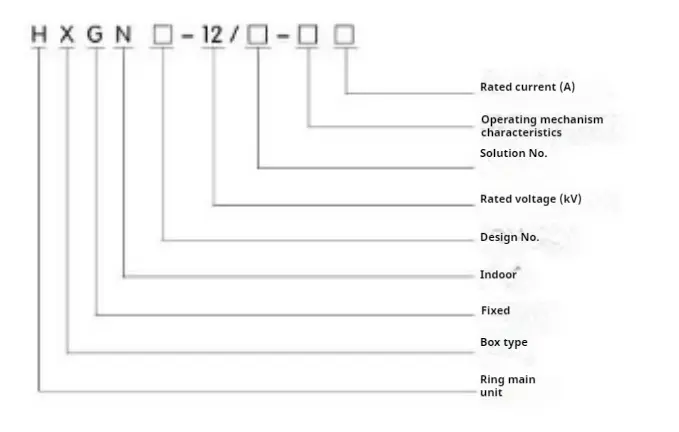

○ Význam modelu

○ Hlavní použití a rozsah aplikací hlavní jednotky typu HXGH-12 typu modulárního prstence

Hlavní jednotka modulárního prstence je vhodná pro vnitřní kompletní sady 3,6-12kV třífázového střídavého proudu s 50Hz jedinou sběrnicí, která se používá pro přijímání a distribuci elektrické energie, a má funkce ovládání, ochrany a monitorování obvodu. Lze jej použít na různé typy elektráren, rozvodů, průmyslových a těžebních podniků, výškových budov a dalších míst a lze jej také kombinovat s skříňkami na prstencové sítě, které mají být použity ve přepínacích stanicích.

○ Hlavní struktura a vlastnosti hlavní jednotky typu HXGH-12 typu modulárního prstence

▶ Hlavní jednotka modulárního kroužku je přivařena vysoce kvalitním úhlem oceli.

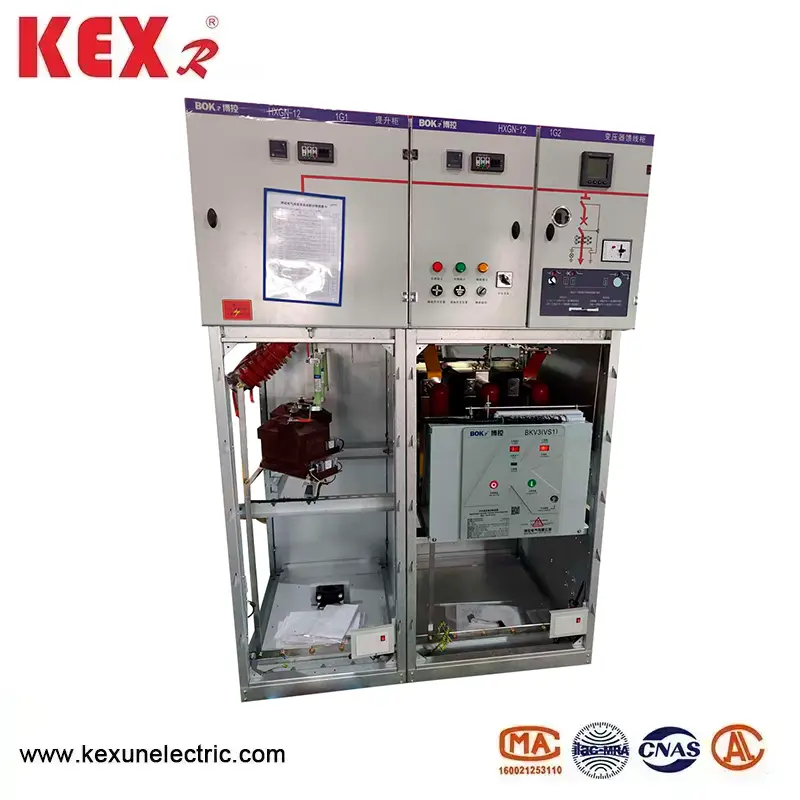

▶ Čističková místnost je umístěna uprostřed (dolní) části skříně, která je vhodná pro instalaci, ladění a údržbu. Standard je vybaven jističem obvodu Zn63AIVS1-12) a existuje kanál pro uvolňování tlaku pro zajištění osobní bezpečnosti.

▶ Pokročilý a spolehlivý rotační odpojovač lze použít k bezpečnému vstupu do místnosti pro jistič pro údržbu, když je nabitý hlavní sběrnice. Pokročilý a spolehlivý rotační odpojovač může bezpečně vstoupit do místnosti pro jistič pro údržbu, když je hlavní sběrnice elektrifikována.

▶ Úroveň ochrany hlavní jednotky modulárního kroužku je IP2x.

▶ Vybaven spolehlivým a plně funkčním povinným mechanickým uzamykacím zařízením, které může splňovat požadavky „pěti preventivních opatření“ jednoduše a efektivně.

▶ Mějte zavinný uzemňovací systém.

▶ Dveře jsou vybaveny pozorovacím oknem, které může jasně pozorovat pracovní stav komponent v kabinetu.

▶ Provozní mechanismus je uzamčen mechanickým zámkem, který je spolehlivější než xgn66-12.

▶ Příchozí a odchozí kabely jsou nižší než přední část dna skříně, což je pro uživatele vhodné připojit se.

○ Použití podmínek prostředí HXGH-12 Hlavní jednotka modulárního prstence

1. Horní hranice teploty okolí je +40 ℃ a dolní limit je -10 ℃;

2. výška hlavní jednotky modulárního prstence by měla být menší než 1000 m;

3. Denní průměrná hodnota relativní vlhkosti vzduchu není více než 95%a průměrná hodnota měsíce není více než 90%; Denní průměrná hodnota vodní páry není více než 2,2x10-3MPA a průměrná hodnota měsíce je 1,8x10-3MPa;

● Hlavní technický parametr HXGN □ -12 Hlavní jednotka typu modulární prsten
