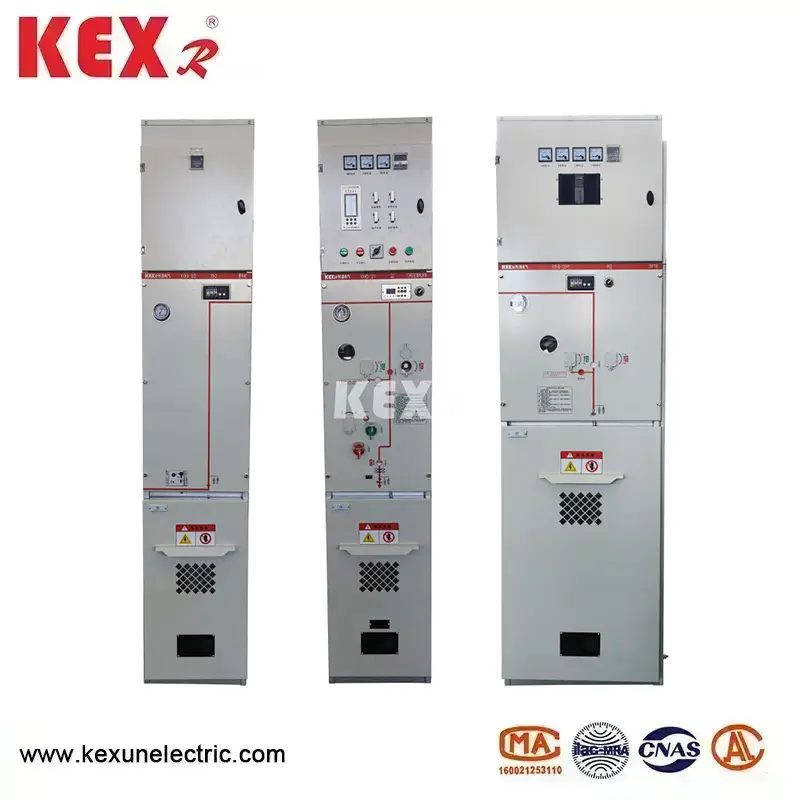

Rozvaděčová skříň s plynovou izolací šetrná k životnímu prostředí
Ekologický rozváděč s plynovou izolací vyrobený čínskou továrnou Kexun Electric Co., Ltd se vyznačuje jednoduchou konstrukcí, flexibilním provozem, spolehlivým blokováním a pohodlnou instalací a je zvláště vhodný pro distribuci energie v městských obytných oblastech, malých sekundárních rozvodnách, rozvodnách, kabelových rozvodnách, rozvodnách skříňového typu, průmyslových a těžebních podnicích, nákupních centrech, letištích, stadionech, větrných elektrárnách a jiných podchodech.
Model: KXHB-12
Značka: KEXR
Model: KXHB-12
Značka: KEXR

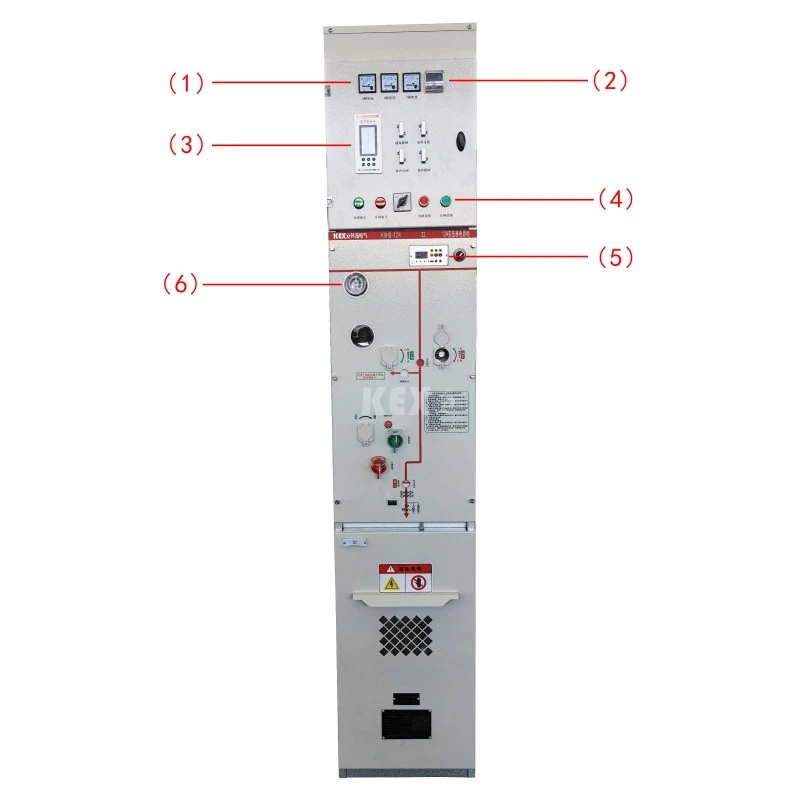

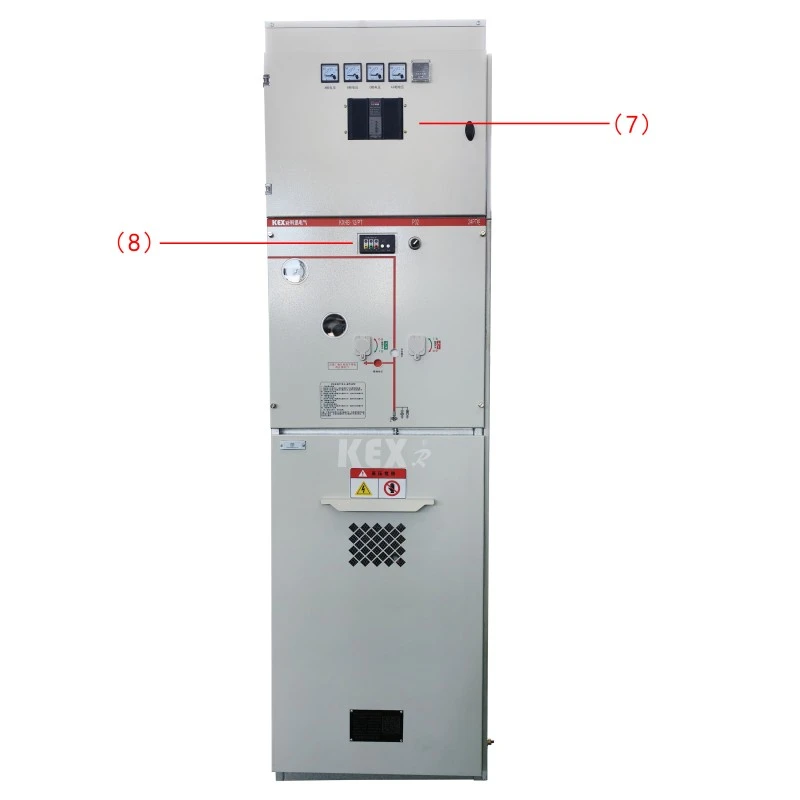

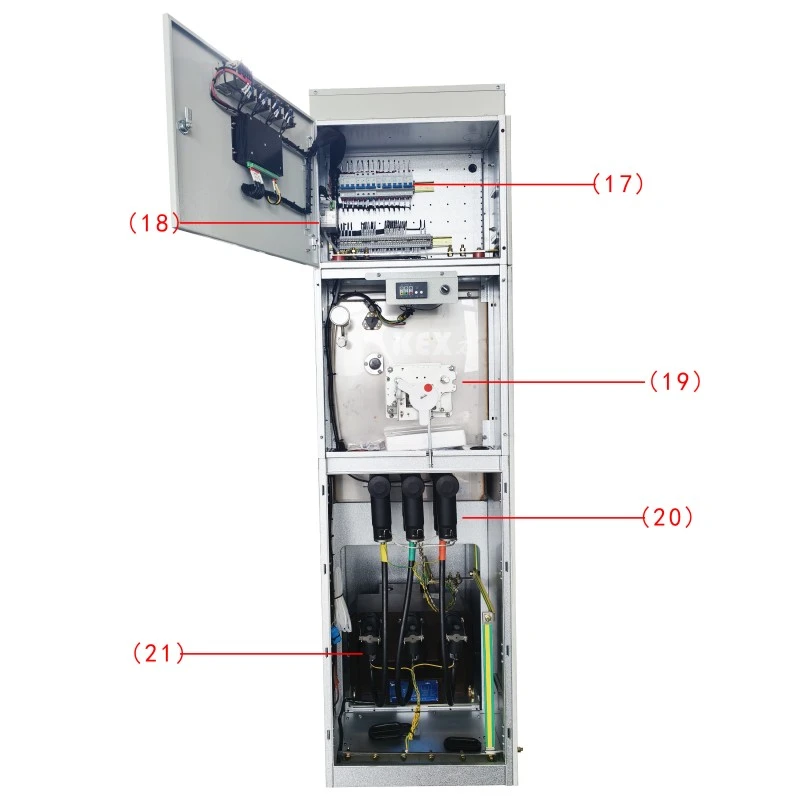

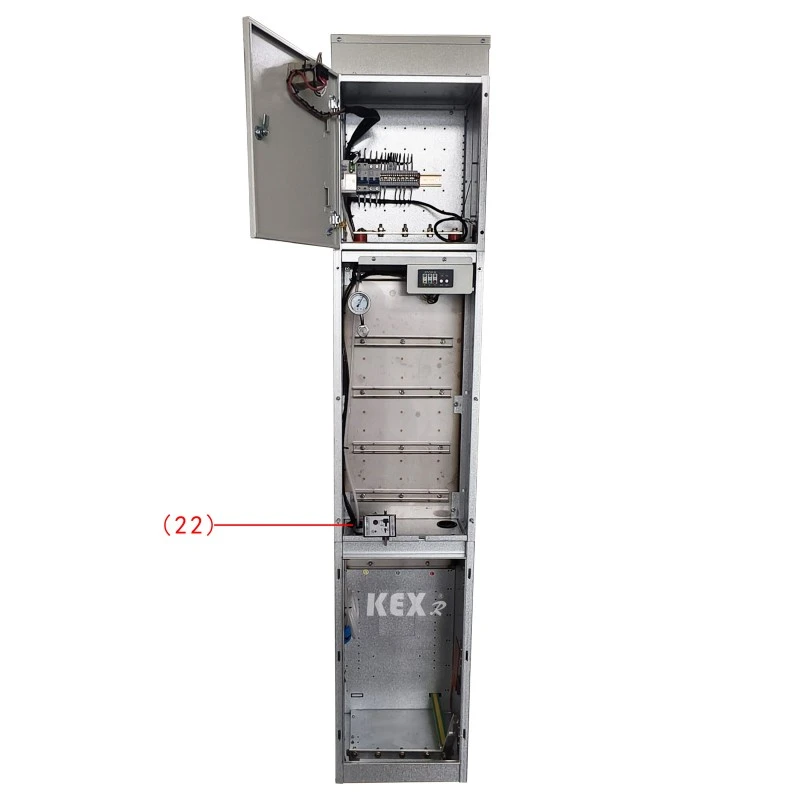

●Součásti

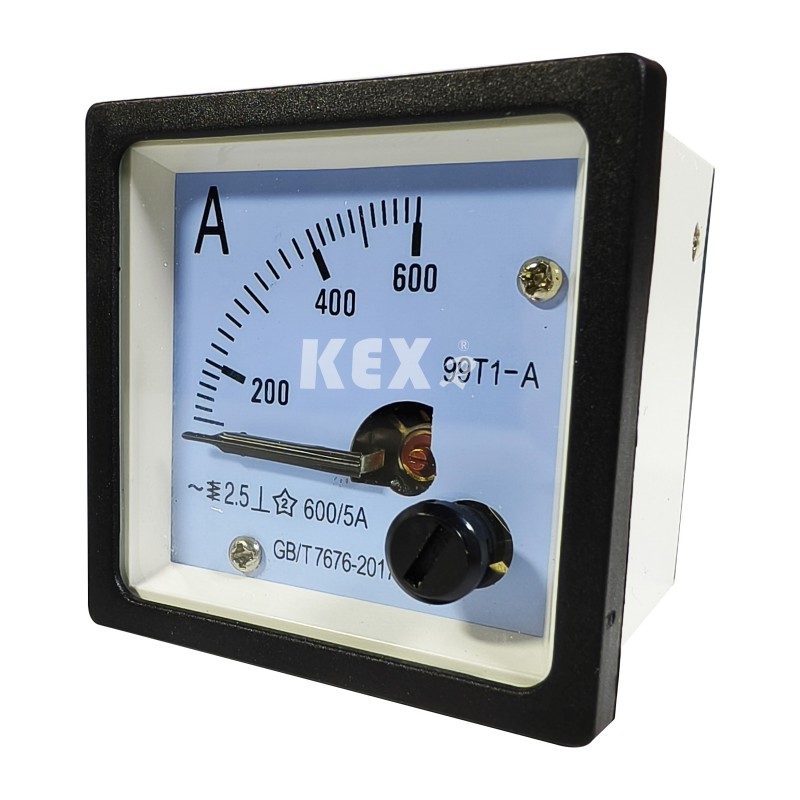

1.Ampérmetr

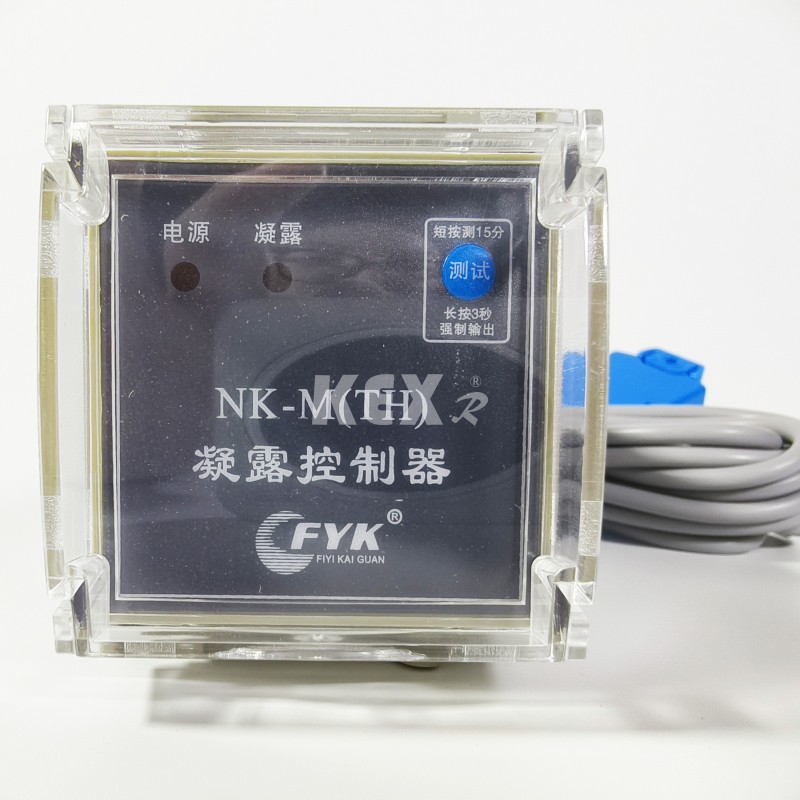

2. Regulátor kondenzace

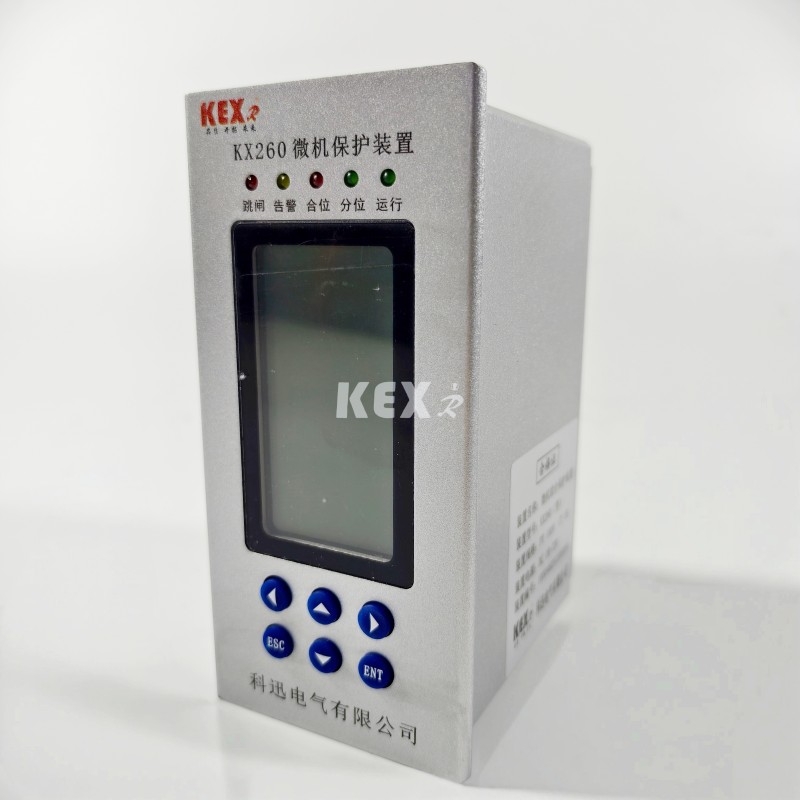

3.Zařízení na ochranu mikropočítače

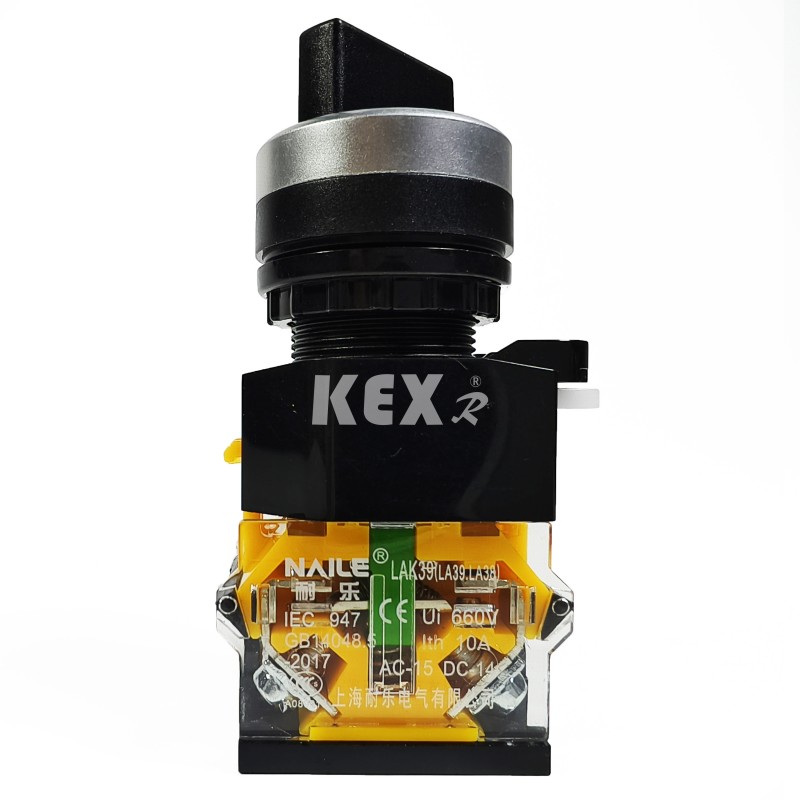

4. Tlačítko

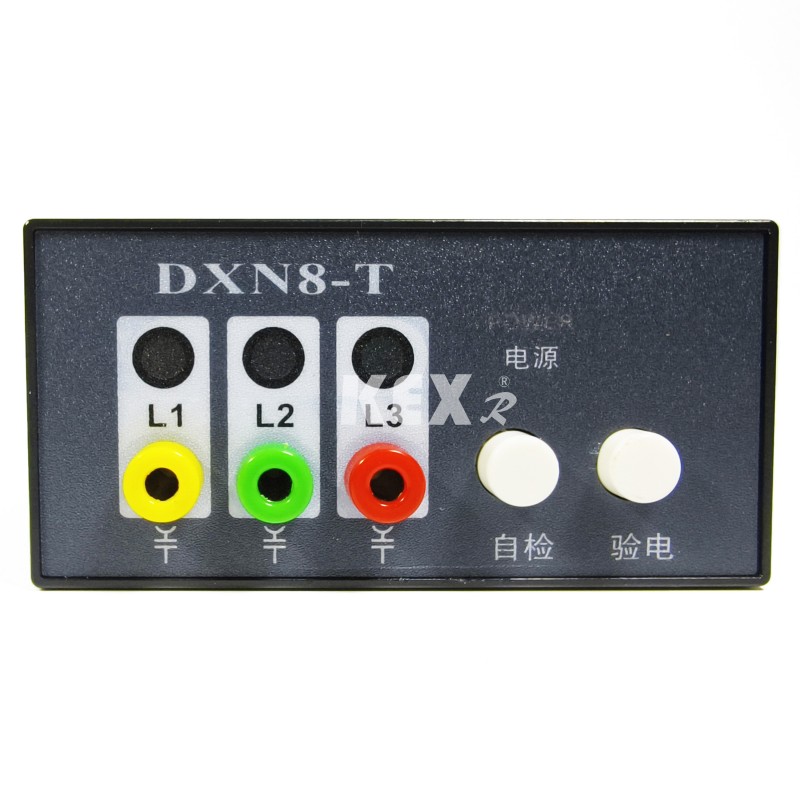

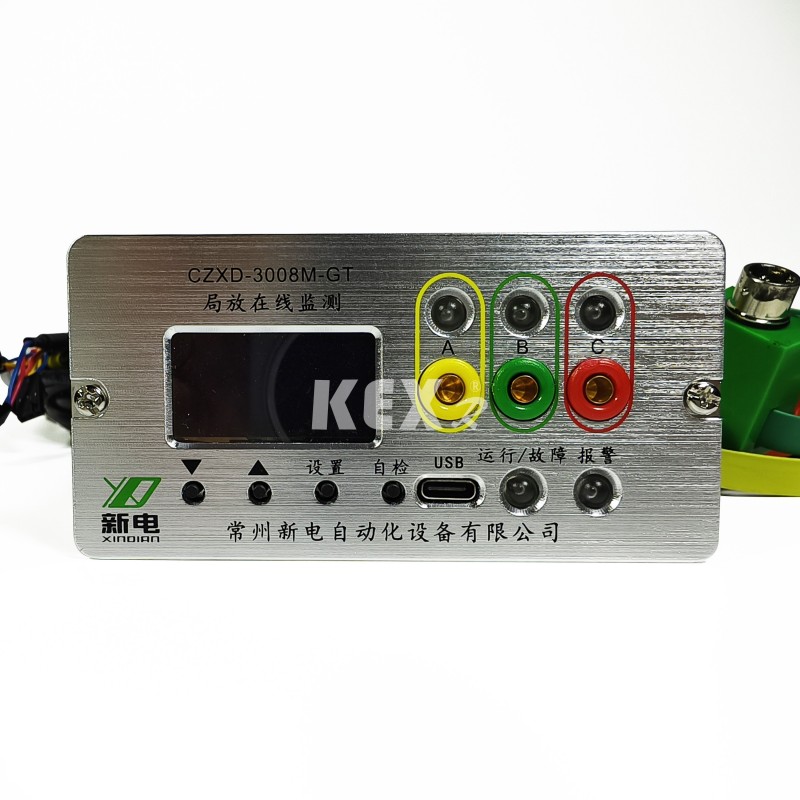

5. Detektor částečného výboje

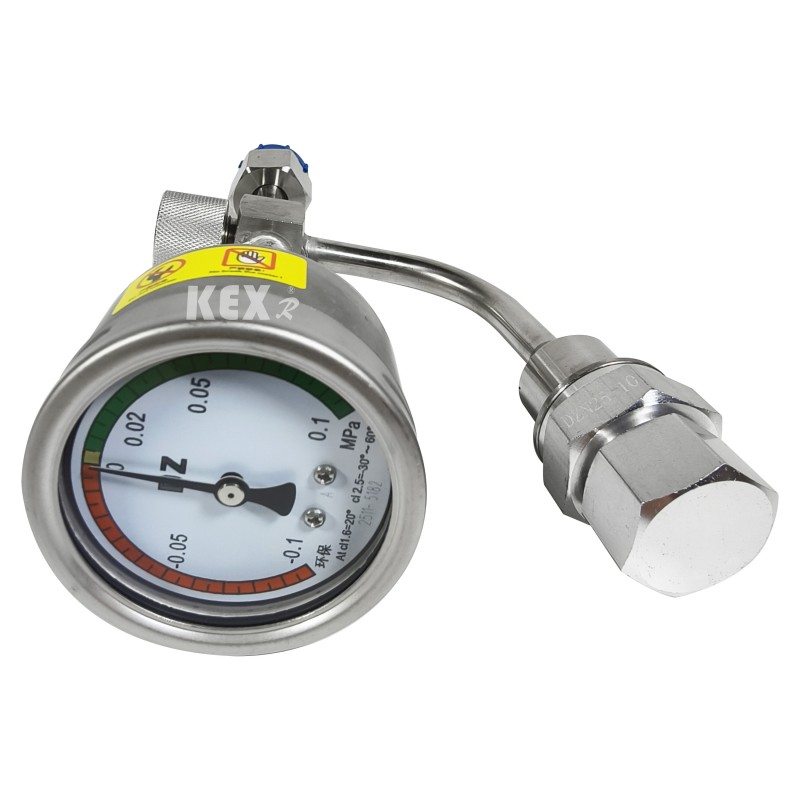

6.Barometr
7. Napájení
8. Nabitý displej

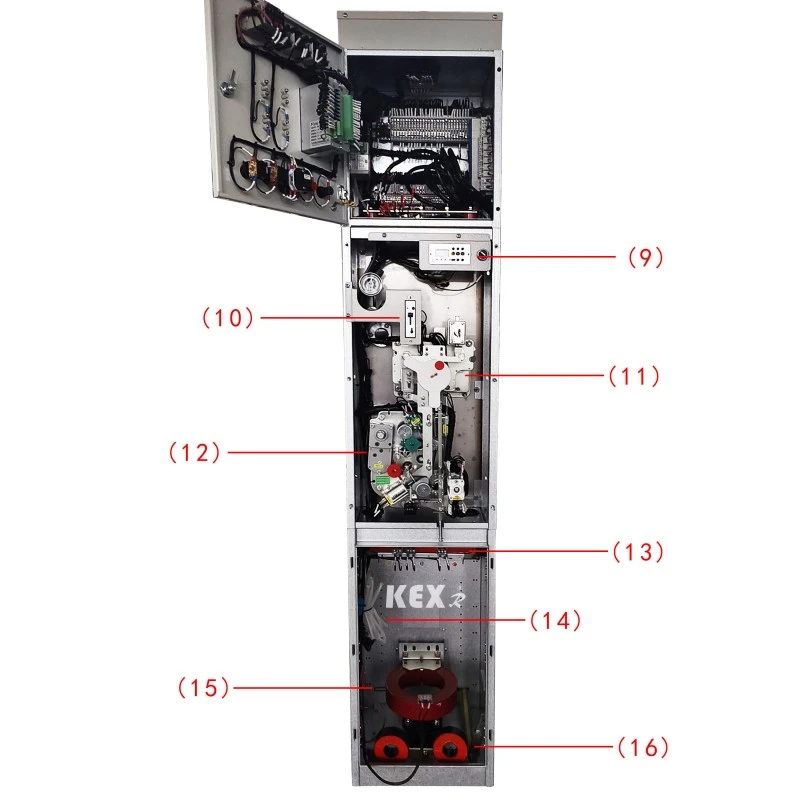

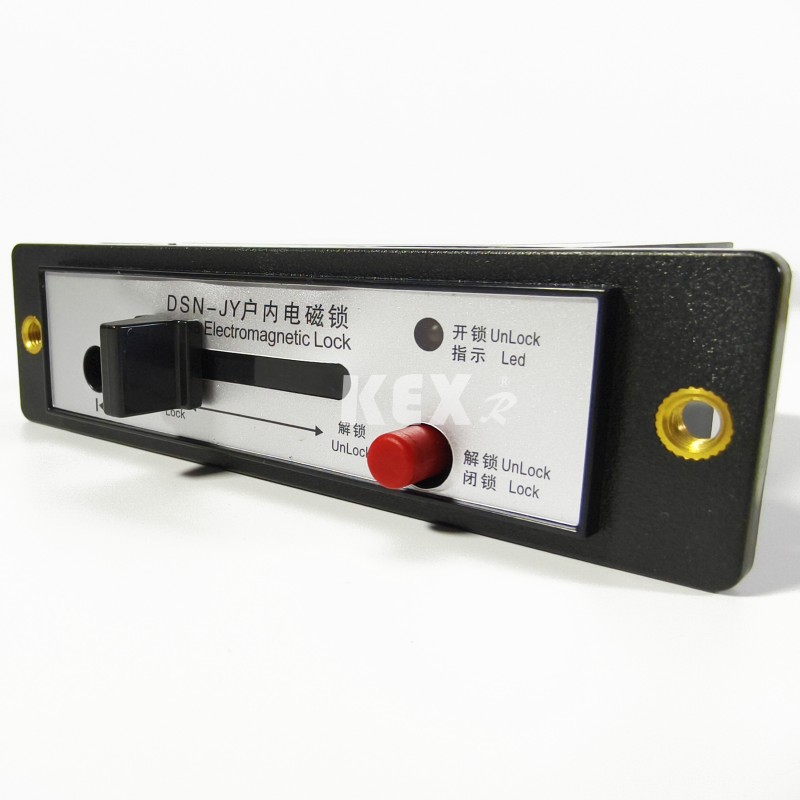

10.Elektromagnetický zámek

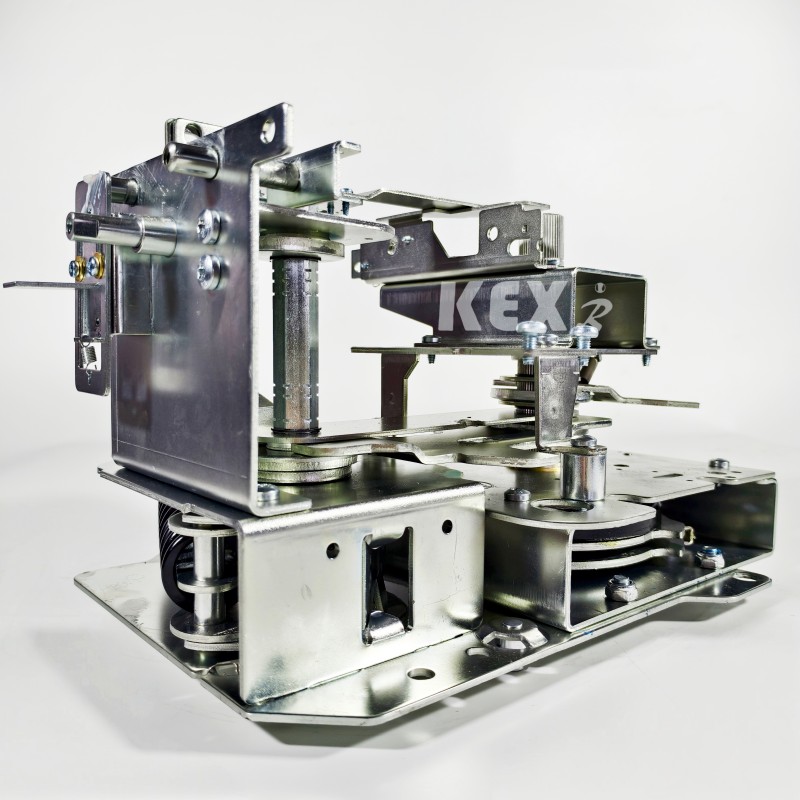

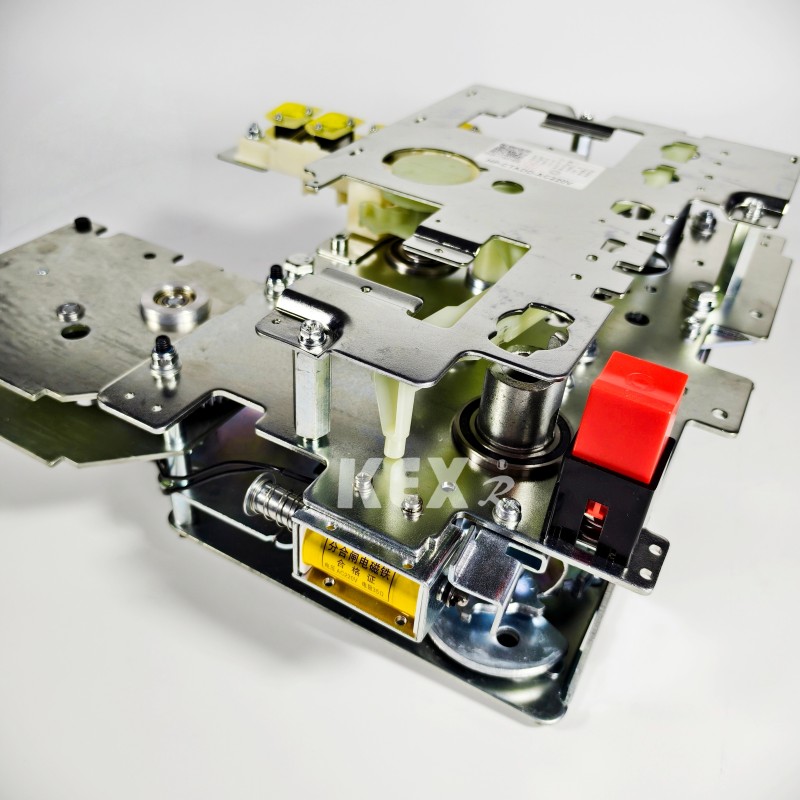

11. Mechanismus ručního ovládání
12.Elektrický pohon

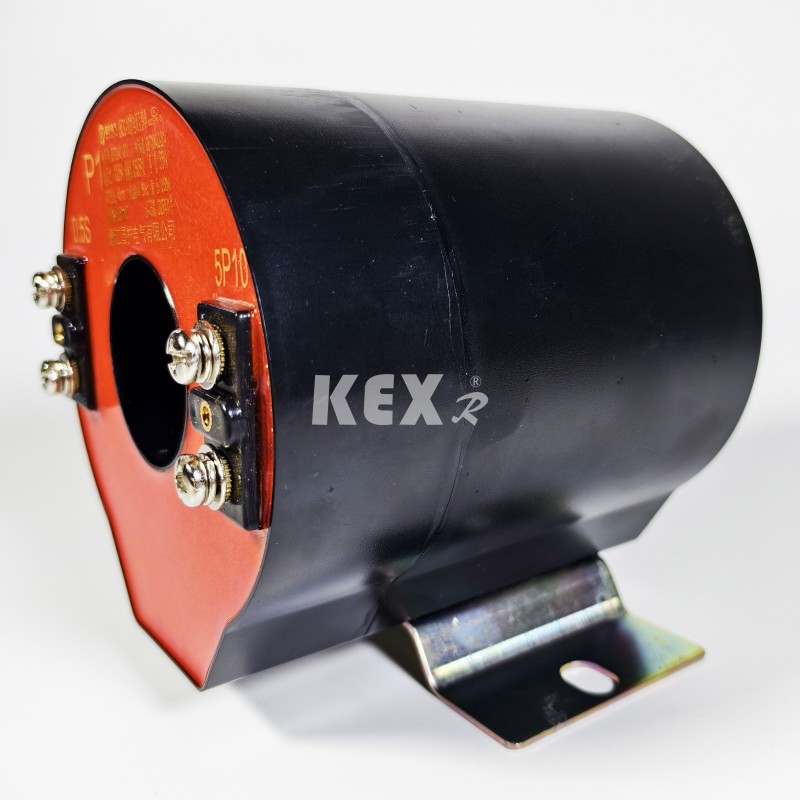

16. ČT

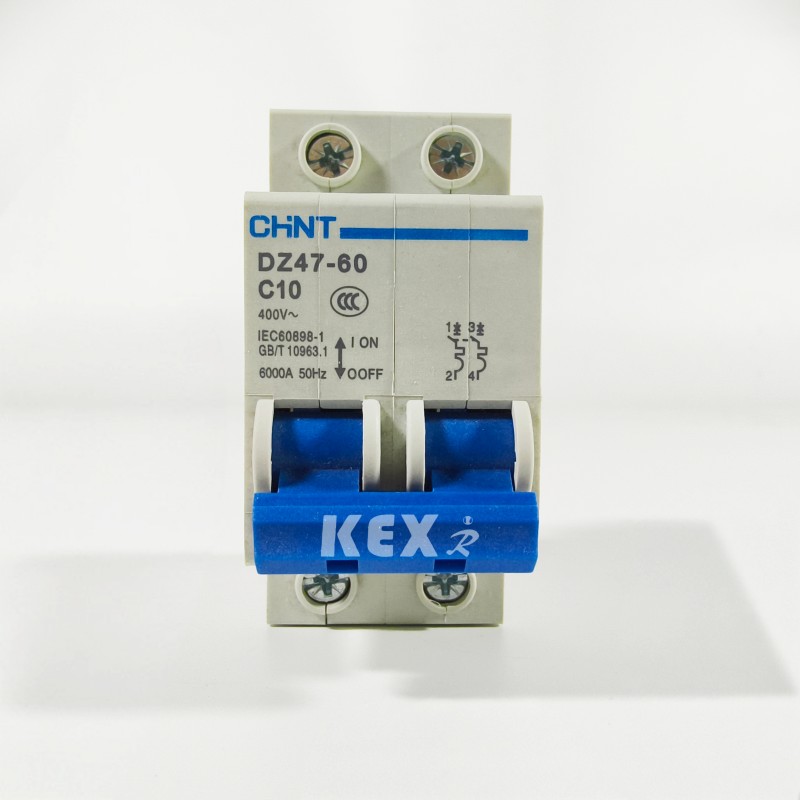

17.MCB

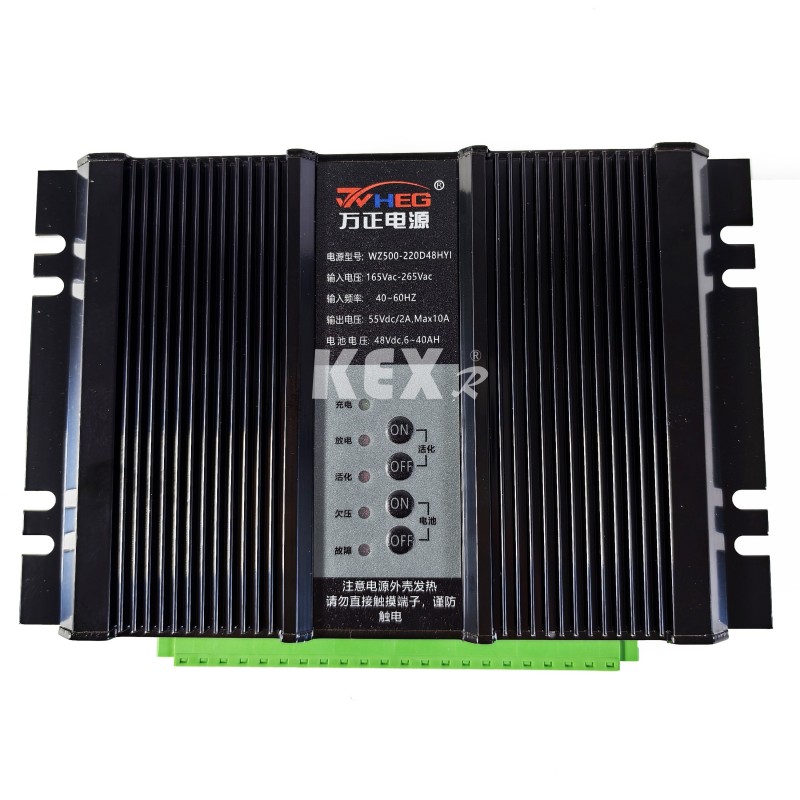

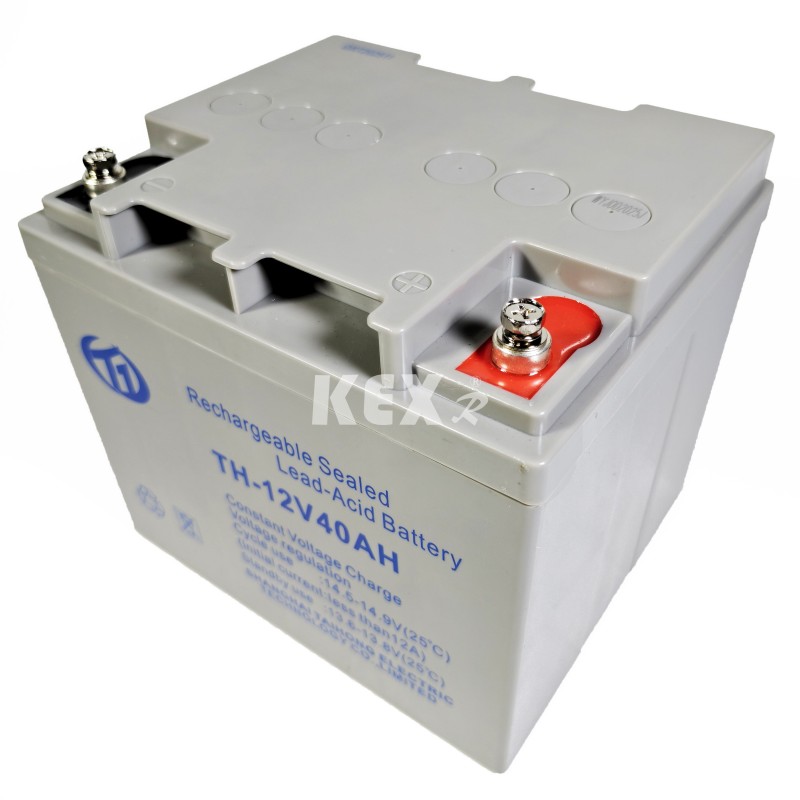

18.akumulátor

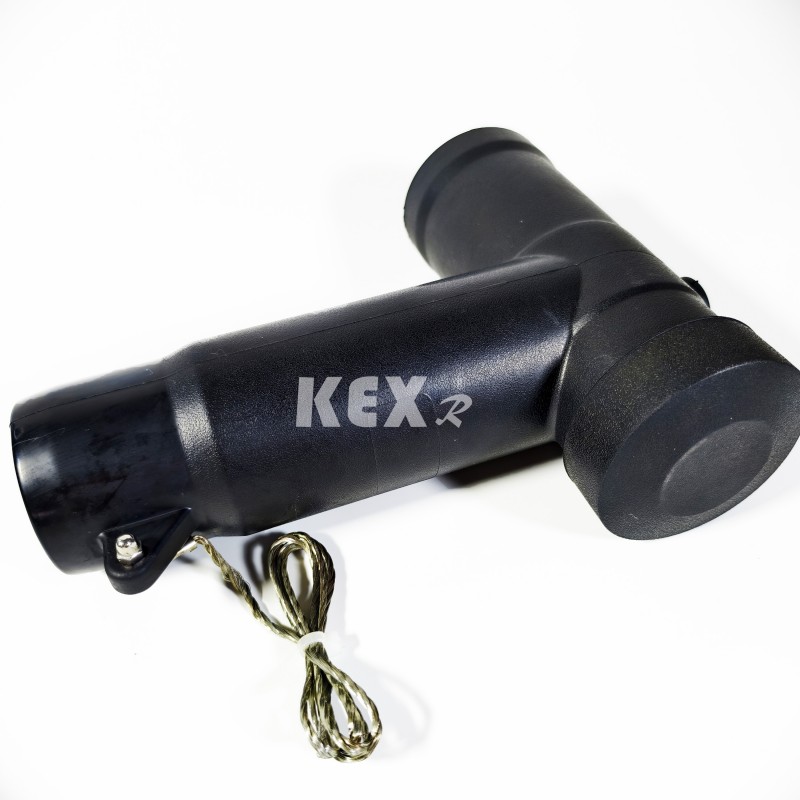

20. Kabelová zástrčka
● Podmínky použití
◆ Teplota ：-25~45℃
◆ Maximální denní teplota: 35℃
◆ Stupeň IP: Těsnění nabitého těla IP67, plášť rozvaděče IP4x
◆Okolní vzduch v rozvaděči s plynovou izolací, který je šetrný k životnímu prostředí, by neměl být zjevně znečištěn korozivním hořlavým plynem a vodní párou.
◆Neexistuje žádné časté místo s násilnými vibracemi a drsný design pod drsnými částmi splňuje různé požadavky.
● Normy
Typ KXHB-12 Ekologická plynem izolovaná rozváděčová skříň splňuje níže uvedené normy
◆Běžné technické požadavky norem GB/T 1022 pro vysokonapěťová spínací a řídicí zařízení. ◆ GB/T39063640,5kV AC kovový uzavřený rozváděč a ovládací zařízení.
◆ GB/T1985 Vysokonapěťový AC oddělovací spínač a uzemňovací spínač
◆ GB/T38043.6-40.5kV AC vysokonapěťový zátěžový spínač
◆ GB/T1984 Vysokonapěťový AC jistič
◆ GB/T4208 IP kód úrovně ochrany pláště
◆ GB/T7354 Měření částečného vybití
◆ GB/T311.1 Koordinace izolace Část 1: Definice, principy a pravidla
●Tabulka technických parametrů rozváděče s plynovou izolací šetrnou k životnímu prostředí
◆ Skříň vypínače
|
Položka |
Jednotka |
Data |
|||
|
Jmenovité napětí |
KV |
12 |
|||
|
Jmenovitá frekvence |
HZ |
50 |
|||
|
Jmenovitá úroveň izolace |
Odolnost pracovní frekvence 1min Napětí |
Do země, fáze do fáze |
KV |
42 |
|
|
Přerušení |
48 |
||||
|
Osvětlení impulsní výdržné napětí (špičkové) |
Do země, fáze do fáze |
KV |
75 |
||
|
Přerušení |
85 |
||||
|
1min výdržné napětí napájecí frekvence pomocného/řídícího obvodu (k zemi) |
KV |
2 |
|||
|
Jmenovitý proud |
A |
630 |
|||
|
Jmenovitý krátkodobý výdržný proud（virtuální hodnota） |
Hlavní obvod/uzemňovač |
kA |
25/4s |
||
|
Uzemňovací obvod |
kA |
21,7/4s |
|||
|
Jmenovitý špičkový výdržný proud |
Hlavní obvod/uzemňovač |
kA |
63 |
||
|
Uzemňovací obvod |
kA |
54.5 |
|||
|
Jmenovitý zkratový vypínací proud a časy |
kA/čas |
25/30 |
|||
|
Jmenovitý zkratový uzavírací proud (špičkový) |
kA |
63 |
|||
|
Jmenovitý přerušovací proud nabíjení kabelu |
A |
25 |
|||
|
Jmenovitý pracovní sled vypínače O-0,3s-CO-180s-CO |
|
|
|||
|
Mechanická životnost |
Jistič / Odpojovač |
Čas |
10000/3000 |
||
|
IP stupeň |
Zapečetěná krabice |
|
IP67 |
||
|
Plášť rozvaděče |
|
IP4X |
|||
|
Napětí plynu |
Jmenovitá úroveň nabití plynu (20℃, měrné napětí) |
Mpa |
0.02 |
||
|
Jmenovitý plyn Min funkční úroveň (20 ℃, měrné napětí) |
Mpa |
0 |
|||
|
Výkon těsnění, |
Roční míra úniku |
%/Rok |
≤0,05 |
||
◆Zatížení rozvaděče
|
Položka |
Jednotka |
Data |
|||
|
Jmenovité napětí |
KV |
12 |
|||
|
Jmenovitá frekvence |
HZ |
50 |
|||
|
Jmenovitá úroveň izolace |
Odolnost pracovní frekvence 1min Napětí |
|
KV
|
|
|
|
|
|
||||
|
Osvětlení impulsní výdržné napětí (špičkové) |
|
KV
|
|
||
|
|
|
||||
|
1min výdržné napětí napájecí frekvence pomocného/řídícího obvodu (k zemi) |
KV |
2 |
|||
|
Jmenovitý proud |
A |
630 |
|||
|
Jmenovitý krátkodobý výdržný proud（virtuální hodnota） |
Hlavní obvod/uzemňovač |
KA |
25/4s |
||
|
Uzemňovací obvod |
KA |
21,7/4s |
|||
|
Jmenovitý špičkový výdržný proud |
Hlavní obvod/uzemňovač |
KA |
63 |
||
|
Uzemňovací obvod |
KA |
54.5 |
|||
|
Jmenovitý zkratový uzavírací proud (špičkový) |
Spínač zátěže/uzemňovač |
KA |
63 |
||
|
Jmenovitý přerušovací proud aktivní zátěže |
A |
630 |
|||
|
Jmenovitý přerušovací proud s uzavřenou smyčkou |
A |
630 |
|||
|
5% Jmenovitý proud přerušování aktivní zátěže |
A |
31.5 |
|||
|
Jmenovitý přerušovací proud nabíjení kabelu |
A |
10 |
|||
|
Jmenovité doby přerušení aktivního zatížení |
Čas |
100 |
|||
|
Přerušení zemního proudu |
A/Time |
31,5/10 |
|||
|
Nabíjecí proud vedení a kabelů je odpojen pod podmínkou zemního spojení. |
A/Time |
17.4/10 |
|||
|
Mechanická životnost |
Jistič / Odpojovač |
A/Time |
10000/3000 |
||
|
IP stupeň |
Zapečetěná krabice |
|
IP67 |
||
|
Plášť rozvaděče |
|
IP4X |
|||
|
Napětí plynu |
Jmenovitá úroveň nabití plynu (20℃, měrné napětí) |
Mpa |
0.02 |
||
|
Jmenovitý plyn Min funkční úroveň (20 ℃, měrné napětí) |
Mpa |
0 |
|||
|
Výkon těsnění, |
Roční míra úniku |
%/Rok |
≤0,05 |
||
● Schéma konfigurace skříně

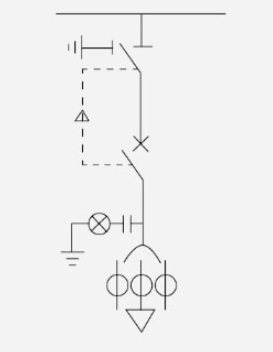

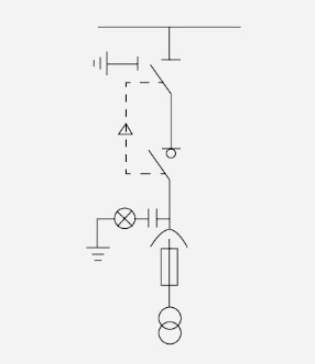

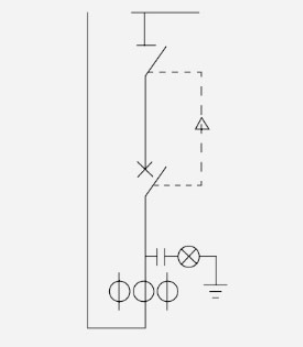

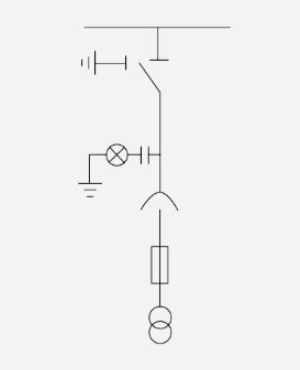

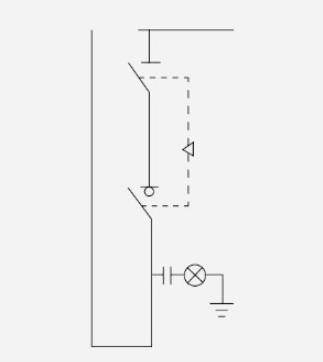

○ Schéma 1
CL650 mm
◆Základní příslušenství
▶Spínač zátěže
▶Dvoustanicový oddělovací spínač
▶ Měřič živého zobrazení
▶Standardní přípojnice
▶Ovládací rukojeť
▶Kontaktujte přípojnici
◇ volitelné příslušenství
▶Elektrický pohon
▶Digitální zobrazovací přístroj
▶Ukazatel elektromagnetického zámku se stejnosměrným napájením
▶Mechanické blokování tři ve dvou
▶On-line monitorování svodiče Nízkonapěťové komory
▶Digitální zobrazovací přístroj
▶Pasivní ochrana
▶Zvedací sedadlo
▶Usměrňovací modul
▶Nízkonapěťová komora
▶Mechanická bleskojistka dva v jednom
▶Napájení stejnosměrným proudem (12h-24Ah) ukazatel přístroj elektromagnetický zámek zvedací sedadlo
PTC 500 mm
◆Základní příslušenství
▶Spínač zátěže
▶Třístanicový odpojovač živé zobrazení standardního provozu sběrnice
▶manipulujte s transformátorem napětí
▶Trubka PT
▶Kabelová zástrčka (včetně kabelu)
◇ volitelné příslušenství
▶Elektrický pohon
▶Digitální zobrazovací přístroj
▶Ukazatel elektromagnetického zámku se stejnosměrným napájením
▶Mechanické blokování tři ve dvou On-line monitorování svodiče
▶Nízkonapěťová komora
▶Digitální zobrazovací přístroj
▶Pasivní ochrana
▶Zvedací sedadlo Modul usměrňovače
▶Nízkonapěťová komora
▶Mechanický blokovací nástroj dva v jednom
▶DC napájení (12h-24Ah) elektromagnetický zámek ukazatele přístroje
▶Zvedací sedadlo
PTi500 mm
◆Základní příslušenství
▶Třípolohový oddělovací spínač
▶Nabitý displej
▶Standardní autobus
▶Ovládací rukojeť
▶Napěťový transformátor
▶Trubka PT
▶Kabelová zástrčka (včetně kabelu)
◇ volitelné příslušenství
▶Elektrický pohon
▶Digitální zobrazovací přístroj
▶Ukazatel elektromagnetického zámku se stejnosměrným napájením
▶Mechanické blokování tři ve dvou
▶On-line monitorování svodiče
▶Nízkonapěťová komora
▶Digitální zobrazovací přístroj
▶Pasivní ochrana
▶Zvedací sedadlo
▶Usměrňovací modul
▶Nízkonapěťová komora
▶Mechanická blokovací pojistka dva v jednom
▶DC napájení (12h-24Ah) elektromagnetický zámek ukazatele přístroje
▶Zvedací sedadlo
PT 500 mm
◆Základní příslušenství
▶Nabitý displej
▶Standardní autobus
▶Napěťový transformátor
▶Trubka PT
▶Kabelová zástrčka (včetně kabelu)
◇ volitelné příslušenství
▶Elektrický pohon
▶Digitální zobrazovací přístroj
▶Ukazatel elektromagnetického zámku se stejnosměrným napájením
▶Mechanické blokování tři ve dvou
▶On-line monitorování svodiče
▶Nízkonapěťová komora
▶Digitální zobrazovací přístroj
▶Pasivní ochrana
▶Zvedací sedadlo
▶Usměrňovací modul
▶Nízkonapěťová komora
▶Mechanická blokovací pojistka dva v jednom
▶DC napájení (12h-24Ah) elektromagnetický zámek ukazatele přístroje
▶Zvedací sedadlo
PTS500
◆Základní příslušenství
▶Napěťový transformátor
▶Trubka PT
▶Kabelová zástrčka (včetně kabelu)
◇ volitelné příslušenství
▶ Bleskojistka
▶On-line monitorování svodiče
▶DC napájení (12h-24Ah)
▶Nízkonapěťový komorový ukazatel
▶Elektromagnetický zámek digitálního displeje přístroje
▶Zvedací sedadlo

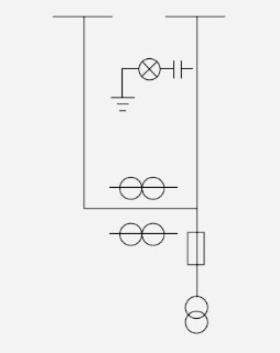

M 650 mm
◆Základní příslušenství
▶Nabitý displej
▶Dlouhý a krátký autobus
▶Přestupní sběrnice
▶Napěťový transformátor
▶Trubková dávkovací nádrž s tavnou pojistkou
▶Napěťový transformátor
◇ volitelné příslušenství
▶Nízkonapěťový komorový ukazatel
▶Elektromagnetický zámek digitálního displeje přístroje
▶Zvedací sedadlo
▶ Regulátor teploty a vlhkosti
Poznámka: Pokud je před PT přidán kladný oddělovací spínač, šířka skříně by měla být změněna na 1000 mm a ostatní rozměry zůstávají nezměněny.

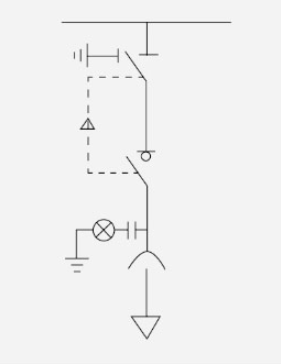

○ Schéma 2
C 420 mm
◆Základní příslušenství
▶Třípolohový oddělovací spínač
▶Nabitý displej
▶Standardní autobus
▶Ovládací rukojeť
▶Spínač zátěže
◇ volitelné příslušenství
▶Elektrický pohon bleskojistka
▶Komplexní pojištění
▶Digitální zobrazovací přístroj
▶Elektromagnetický zámek stejnosměrného napájení
▶Transformátor nulové složky
▶Indikátor poruchy (s měřením teploty) ukazatel ▶On-line sledování svodiče
▶Pasivní ochrana
▶Zvedací sedadlo
▶Usměrňovací modul
▶Transformátor proudu
▶Indikátor poruchy EKL-4
▶Nízkonapěťová komora
▶Mechanické blokování dva v jednom
▶Zajištění uzemnění přívodního vedení
▶Mechanické blokování tři ve dvou
▶Kabelové příslušenství
V 420 mm
◆Základní příslušenství
▶3polohový odpojovač
▶Nabitý displej
▶Standardní přípojnice
▶Ovládací rukojeť
▶Jistič
▶CT
◇ volitelné příslušenství
▶Elektrický pohon
▶Zařízení dodge
▶Komplexní pojištění
▶Digitální zobrazovací přístroj
▶Elektromagnetický zámek stejnosměrného napájení
▶Transformátor nulové složky
▶Ukazatel poruchy (s měřením teploty).
▶On-line monitorování svodiče
▶Pasivní ochrana
▶Zvedací sedadlo
▶Usměrňovací modul
▶Transformátor proudu
▶Indikátor poruchy EKL-4 Nízkonapěťová komora
▶Mechanické blokování dva v jednom
▶Zajištění uzemnění přívodního vedení
▶Mechanické blokování tři ve dvou
▶Kabelové příslušenství
V 650 mm
◆Základní příslušenství
▶Dvoupolohový oddělovací spínač
▶Nabitý displej
▶Standardní autobus
▶Jistič ovládací rukojeti
▶Proudový transformátor
▶Připojovací sběrnice
◇ volitelné příslušenství
▶Elektrický pohon
▶Komplexní pojištění
▶Nízkonapěťová komora
▶Mechanické blokování dva v jednom
▶Mechanické blokování tři ve dvou
▶Ukazovací přístroj stejnosměrného napájení
▶Digitální zobrazovací přístroj
▶Zvedací sedadlo
▶Usměrňovací modul pasivní ochrany
▶Elektromagnetický zámek
○ Schéma 3
DI 420 mm
◆Základní příslušenství
▶Nabitý displej
▶Standardní přípojnice
◇ volitelné příslušenství
▶Jistič kabelového příslušenství
▶On-line monitorování svodiče
▶Indikátor poruchy EKL-4 (s měřením teploty) ▶Elektromagnetický zámek
▶Zvedací sedadlo
DI 420 mm
◆Základní příslušenství
▶Nabitý displej
▶Standardní přípojnice
▶Ovládací rukojeť
▶2polohový odpojovač
◇ volitelné příslušenství
▶Nízkonapěťová komora
▶Mechanické blokování dva v jednom
▶Mechanické blokování tři ve dvou
▶Elektromagnetický zámek zvedací sedačky

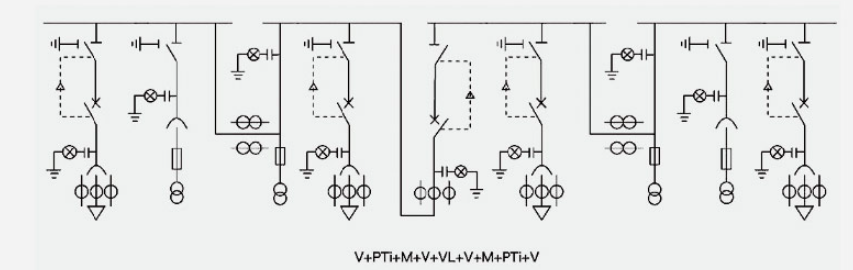

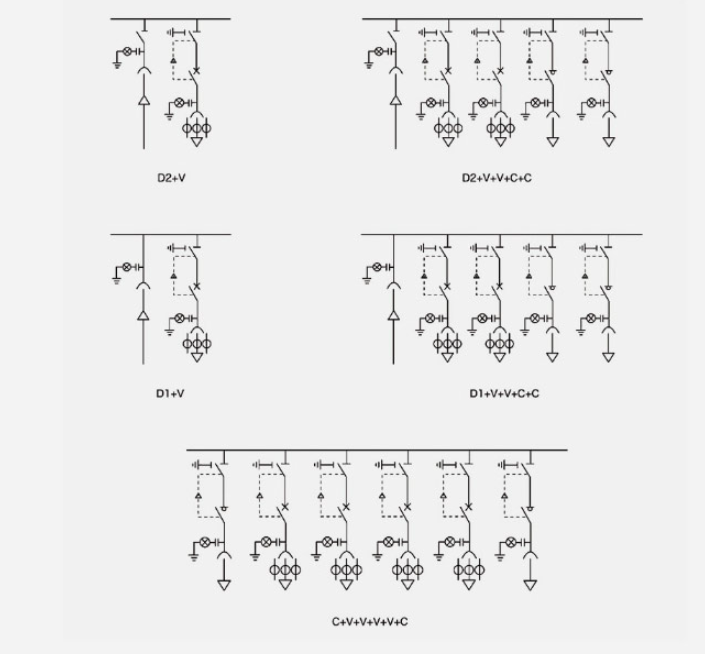

●Typická kombinace schématu 1
Poznámka: Výše uvedené typické kombinační referenční schéma lze různě kombinovat podle potřeb uživatelů.

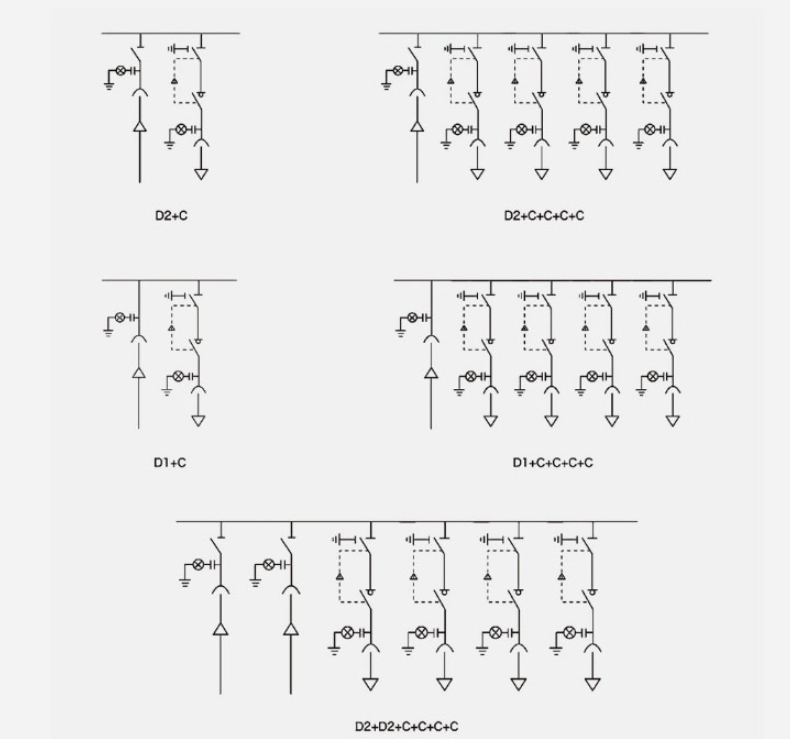

Typická kombinace schémat 2
Poznámka: Výše uvedené typické kombinační referenční schéma lze různě kombinovat podle potřeb uživatelů.
Schéma segmentace ATS
● Návod k obsluze přepínače

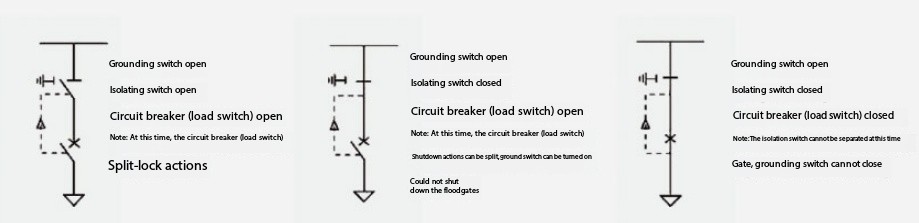

Poloha spínače, stav a blokování
Operační kroky:
Přenos síly：Zavěste (zavřete) horní a spodní dvířka pomocí jističe (spínač zátěže) → uzemňovací spínač s oddělovacím spínačem → jistič (spínač zátěže) s přenosem energie je dokončen.
Přerušení napájení：Jistič (spínač zátěže) → odpojovač → uzemňovač → jistič (spínač zátěže) je vybitý (otevřený) a dveře jsou zatemněné.
● Pokyny k instalaci
◆Základ a celkové rozměry

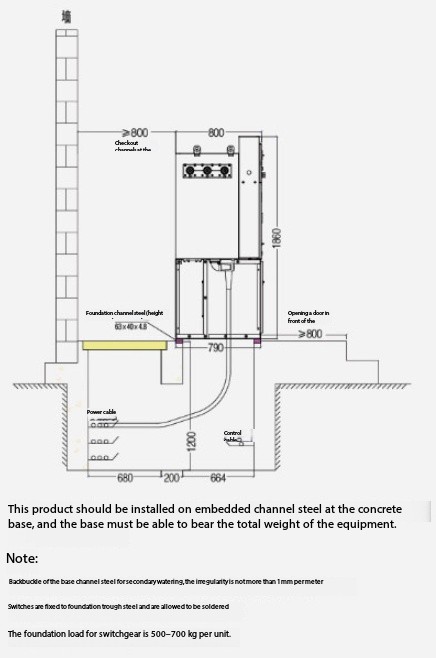

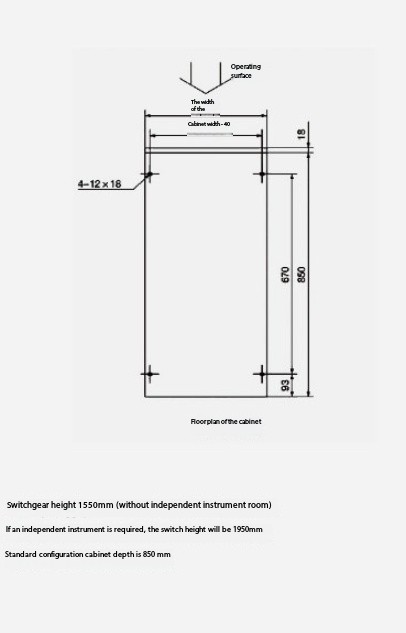

◆Rozměry skříně a celkové instalační rozměry
