Jednotka šetrná k životnímu prostředí

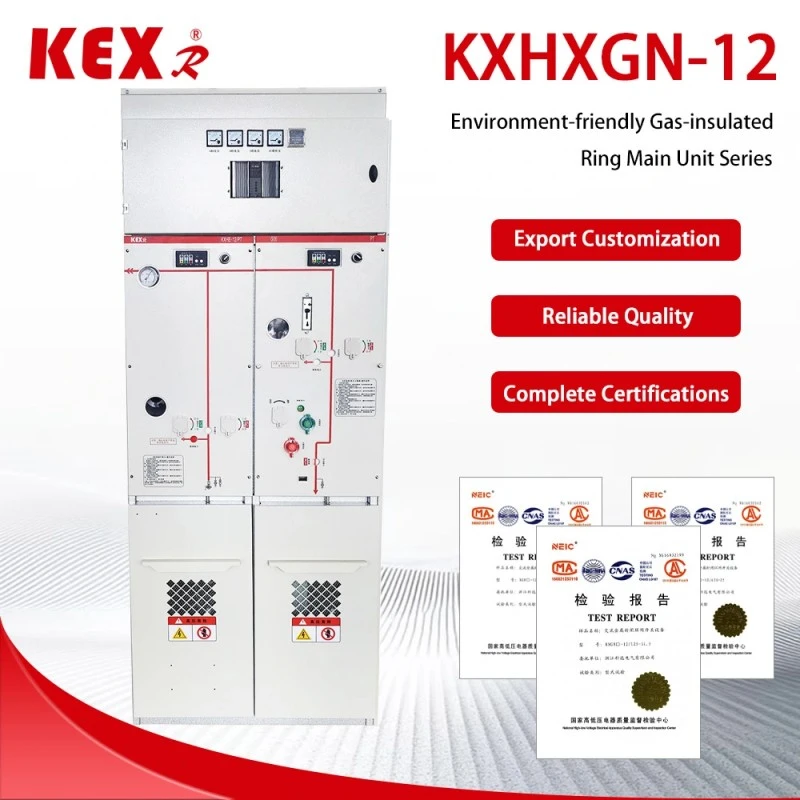

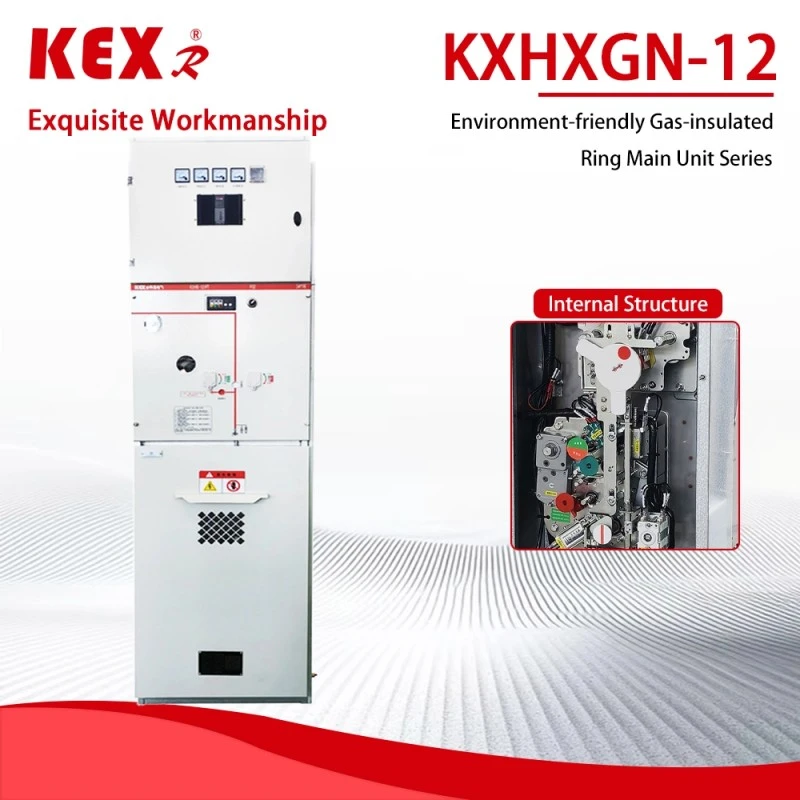

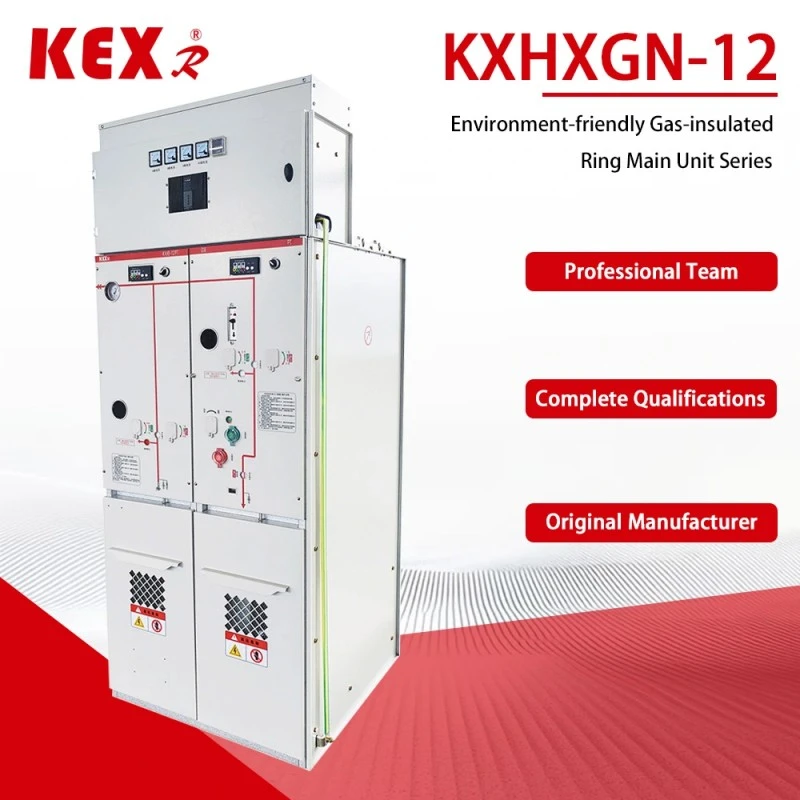

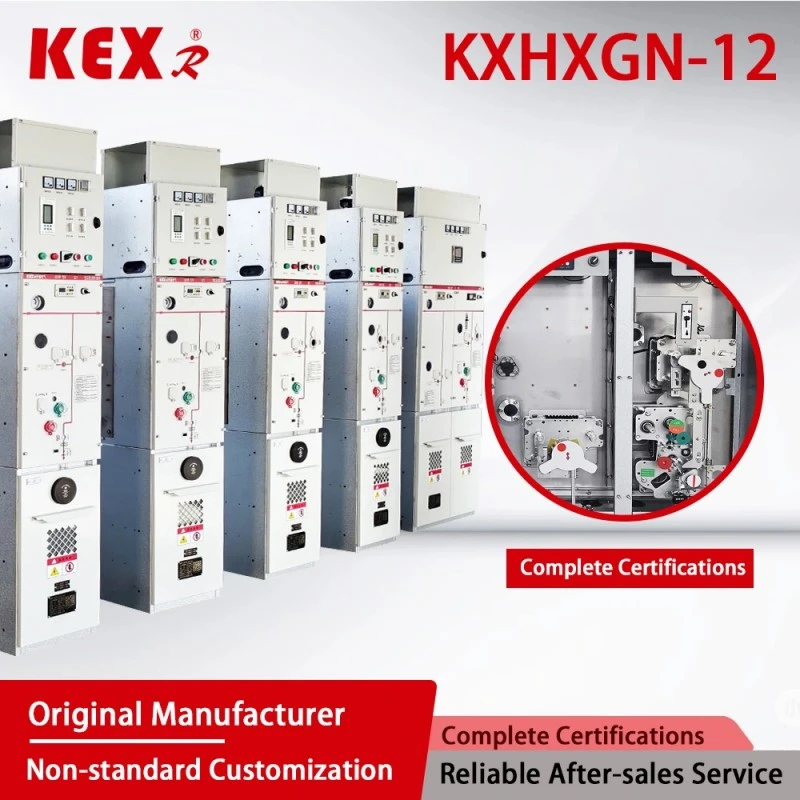

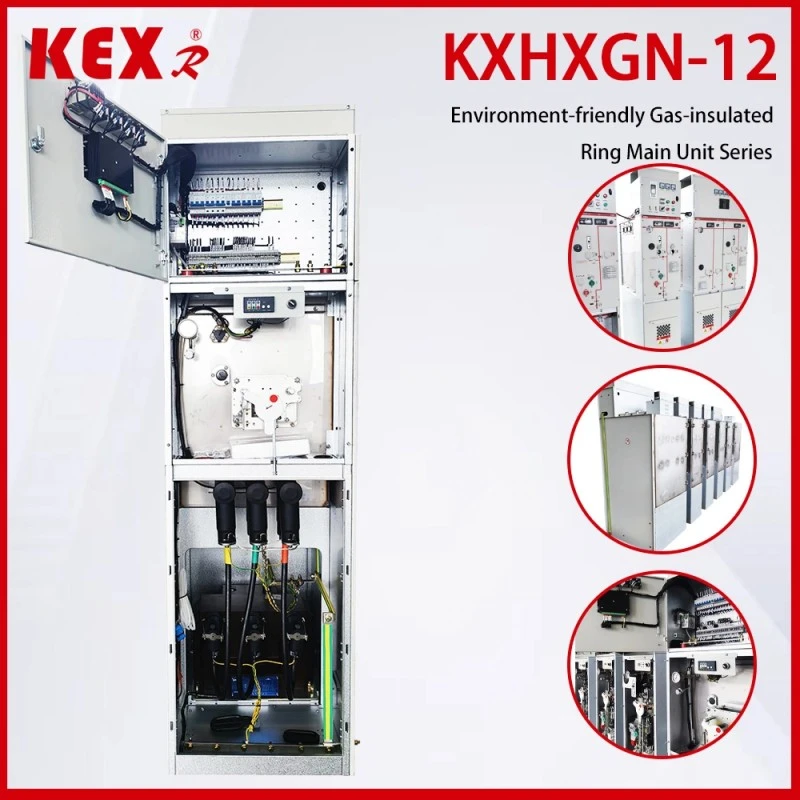

Typ KXHXGN-12 Jednotka šetrná k životnímu prostředí vyrobená společností KEXR, dodavatelem zařízení pro přenos a distribuci energie v Číně, je 12kV plynem izolovaná kruhová síťová skříň s ochranným plynem pro životní prostředí (jako je suchý vzduch, dusík nebo směsný plyn) jako izolační médium, které je vhodné pro napájení kruhové sítě, napájení terminálů a malé otevírací a uzavírací stanice distribučních sítí.
Model: KXHXGN-12
Značka: KEXR

Odeslat dotaz

Popis výrobku

● Hlavní funkce jednotky šetrné k životnímu prostředí

(1) Výhody ochrany životního prostředí

◆Bezplatný plyn SFgas: Jednotka šetrná k životnímu prostředí využívá suchý vzduch, dusík nebo nový plyn na ochranu životního prostředí (jako G, AirPlus® atd.), což je v souladu s předpisy EU o F-plynech a čínskou politikou „dvojitého uhlíku“.

◆Nízké emise uhlíku: Ve srovnání se skříní kruhové sítě SF se GWP (potenciál globálního oteplování) blíží nule.

(2) Konstrukční řešení

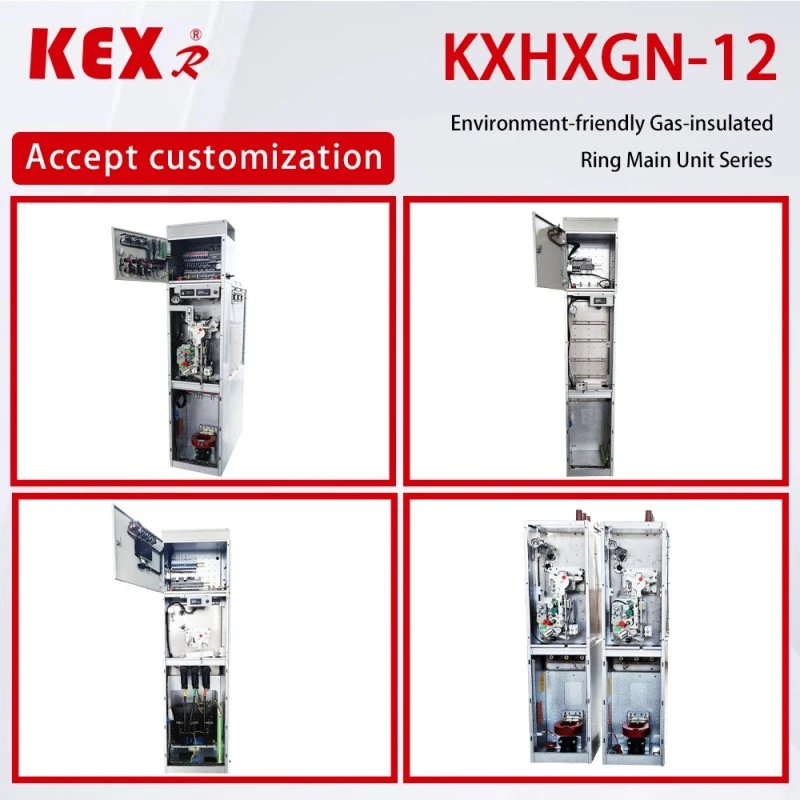

◆Modulární design: Ekologicky šetrnou jednotku příchozí linky, odchozí linky, měření a PT lze rozšířit.

◆Uzavřená konstrukce: Úroveň ochrany jednotky šetrné k životnímu prostředí dosahuje IP67, která je prachotěsná, odolná proti vlhkosti a kondenzaci, vhodná do drsného prostředí.

◆Kompaktní velikost: šetří místo než skříň kruhové sítě AIS a je šetrnější k životnímu prostředí než tradiční SF₆ GIS.

(3) Inteligentní možnosti

Inteligentní monitorování (jako je DTU, online měření teploty, monitorování částečného vybití atd.) lze zvolit pro podporu přístupu k internetu věcí (IoT) a realizaci vzdáleného provozu a údržby.

● Technické parametry jednotky šetrné k životnímu prostředí

◆ Skříň s jističem

Položka				Jednotka	Data
Jmenovité napětí				KV	12
Jmenovitá frekvence				HZ	50
Jmenovitá úroveň izolace	Odolnost pracovní frekvence 1min Napětí		Do země, fáze do fáze	KV	42
			Přerušení		48
	Osvětlení impulsní výdržné napětí (špičkové)		Do země, fáze do fáze	KV	75
			Přerušení		85
	1min výdržné napětí napájecí frekvence pomocného/řídícího obvodu (k zemi)			KV	2
Jmenovitý proud				A	630
Jmenovitý krátkodobý výdržný proud（virtuální hodnota）			Hlavní obvod/uzemňovač	kA	25/4s
			Uzemňovací obvod	kA	21,7/4s
Jmenovitý špičkový výdržný proud			Hlavní obvod/uzemňovač	kA	63
			Uzemňovací obvod	kA	54.5
Jmenovitý zkratový vypínací proud a časy				kA/čas	25/30
Jmenovitý zkratový uzavírací proud (špičkový)				kA	63
Jmenovitý přerušovací proud nabíjení kabelu				A	25
Jmenovitá pracovní sekvence jističe O-0.3s-CO-180s-CO
Mechanický život		Jistič / Odpojovač		Čas	10000/3000
IP stupeň		Zapečetěná krabice			IP67
		Plášť swichgear			IP4X
Tlak plynu		Jmenovitá úroveň plnění plynu (20℃, přetlak)		Mpa	0.02
		Jmenovitá úroveň min funkce plynu (20℃, přetlak)		Mpa	0
Výkon těsnění,		Roční míra úniku		%/Rok	≤0,05

◆Zatížení rozvaděče

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Jmenovitá frekvence			HZ	50
Jmenovitá úroveň izolace	Odolnost pracovní frekvence 1min Napětí		KV

	Osvětlení impulsní výdržné napětí (špičkové)		KV

	1min výdržné napětí napájecí frekvence pomocného/řídícího obvodu (k zemi)		KV	2
Jmenovitý proud			A	630
Jmenovitý krátkodobý výdržný proud（virtuální hodnota）		Hlavní obvod/uzemňovač	KA	25/4s
		Uzemňovací obvod	KA	21,7/4s
Jmenovitý špičkový výdržný proud		Hlavní obvod/uzemňovač	KA	63
		Uzemňovací obvod	KA	54.5
Jmenovitý zkratový uzavírací proud (špičkový)		Spínač zátěže/uzemňovač	KA	63
Jmenovitý přerušovací proud aktivní zátěže			A	630
Jmenovitý přerušovací proud s uzavřenou smyčkou			A	630
5% Jmenovitý proud přerušování aktivní zátěže			A	31.5
Jmenovitý přerušovací proud nabíjení kabelu			A	10
Jmenovité doby přerušení aktivního zatížení			Čas	100
Přerušení zemního proudu			A/Time	31,5/10
V případě zemního spojení je odpojen nabíjecí proud vedení a kabelů.			A/Time	17.4/10
Mechanický život	Jistič / Odpojovač		A/Time	10000/3000
IP stupeň	Zapečetěná krabice			IP67
	Plášť swichgear			IP4X
Tlak plynu	Jmenovitá úroveň plnění plynu (20℃, přetlak)		Mpa	0.02
	Jmenovitá úroveň min funkce plynu (20℃, přetlak)		Mpa	0
Výkon těsnění,	Roční míra úniku		%/Rok	≤0,05

● Implementační standard jednotky šetrné k životnímu prostředí

◆ Běžné technické požadavky norem GB/T 1022 pro vysokonapěťová spínací a řídicí zařízení.

◆ GB/T39063640,5kV AC kovový uzavřený rozváděč a ovládací zařízení.

◆ GB/T1985 Vysokonapěťový oddělovací vypínač střídavého proudu a uzemňovací vypínač

◆ GB/T38043.6-40.5kV AC vysokonapěťový spínač zátěže

◆ GB/T1984 Vysokonapěťový AC jistič

◆ GB/T4208 IP kód úrovně ochrany pláště

◆ GB/T7354 Měření částečného vybití

◆ GB/T311.1 Koordinace izolace Část 1: Definice, principy a pravidla

● Použití podmínek jednotky šetrné k životnímu prostředí

◆ Maximální teplota: +45 stupňů Celsia;

◆ Minimální teplota: -25 stupňů Celsia;

◆ Maximální teplota: (24hodinový průměr) +35 stupňů Celsia;

◆ Maximální průměrná relativní vlhkost (24 hodin 1: ≤ 95 %; Nadmořská výška: ≤ 1500 m; Seismická kapacita: 8 stupňů;

◆ Stupeň ochrany: těsnění nabitého těla IP67, plášť rozvaděče IP4x；

◆ Okolní vzduch by neměl být zjevně znečištěn korozivním hořlavým plynem a vodní párou.

◆ Neexistuje žádné časté silné vibrační místo a drsný design pod drsnými částmi splňuje všechny druhy požadavků.

◆ Pokud se používá za normálních podmínek prostředí mimo GB/T3906, musí uživatel jednat s KEXR

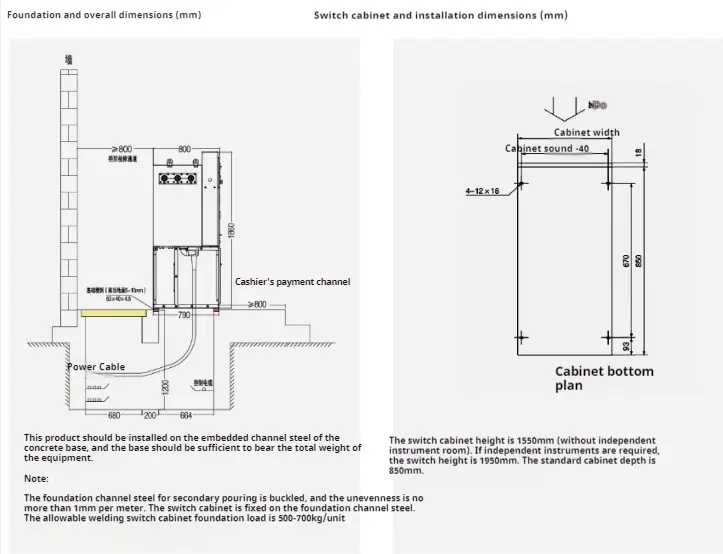

● Pokyny k instalaci

Environment Friendly Unit
