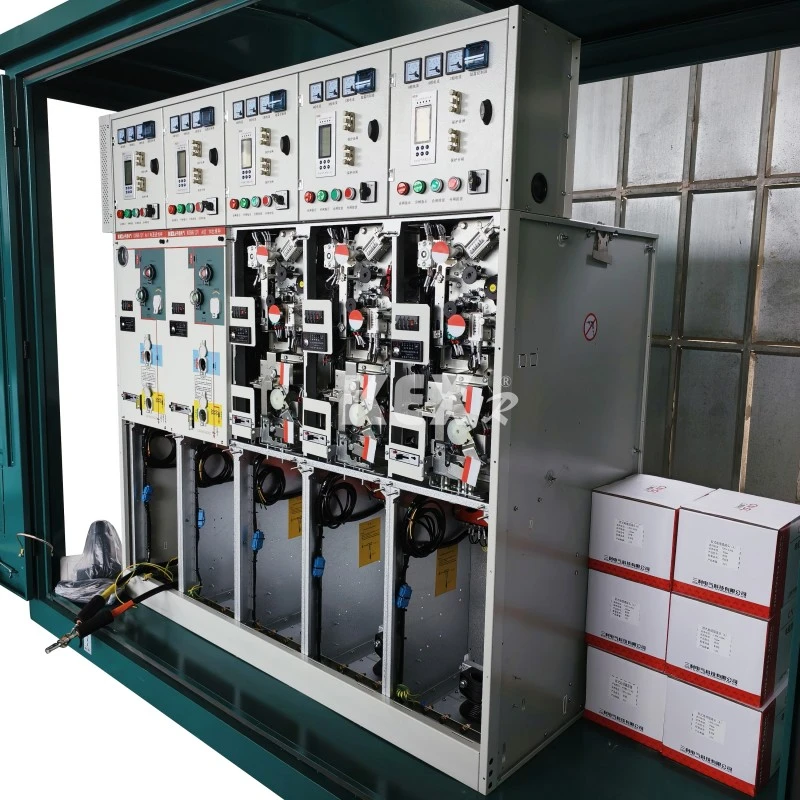

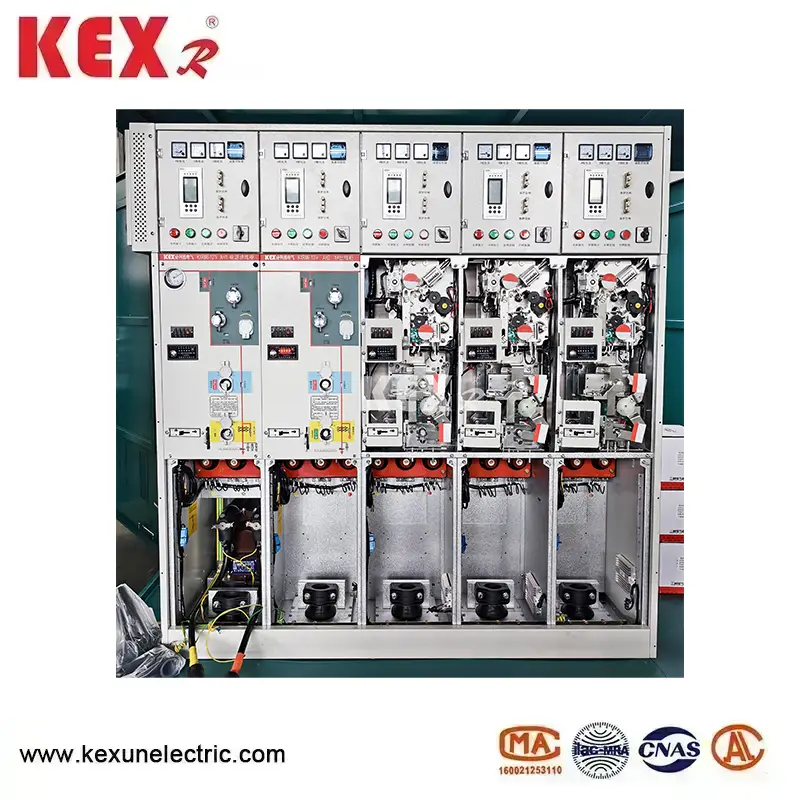

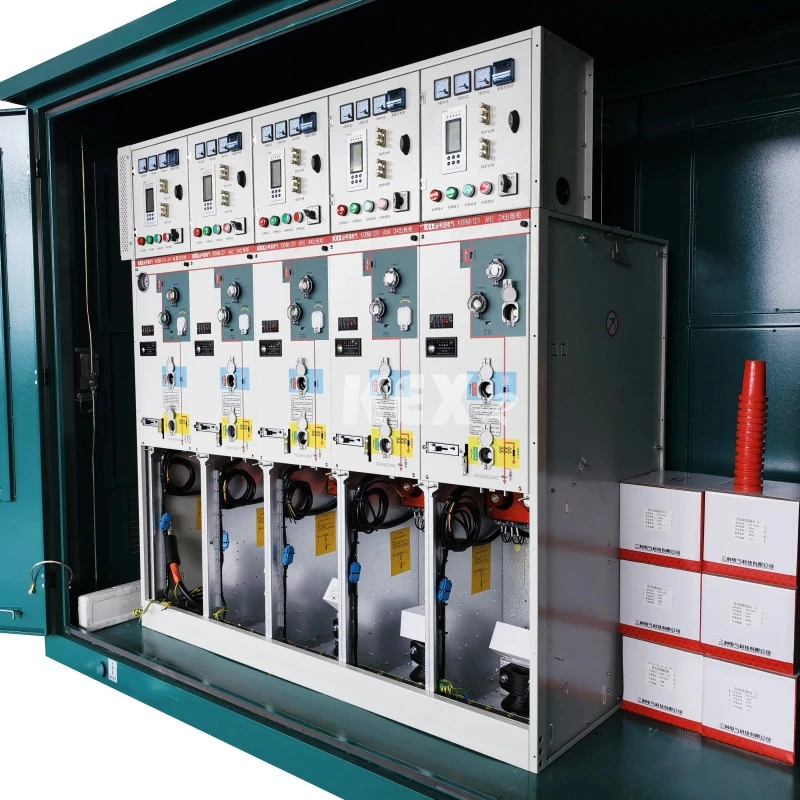

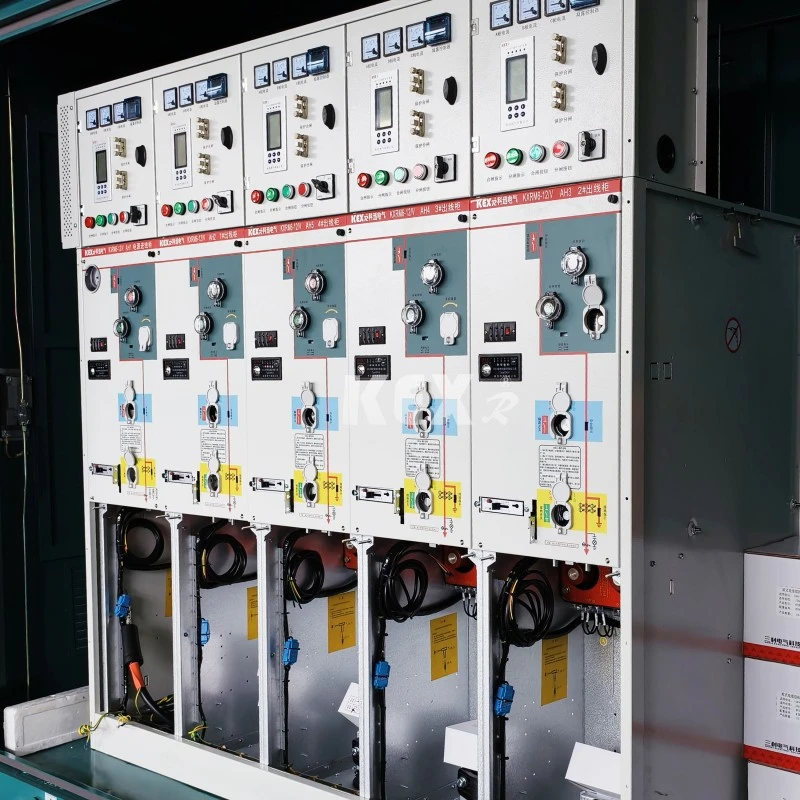

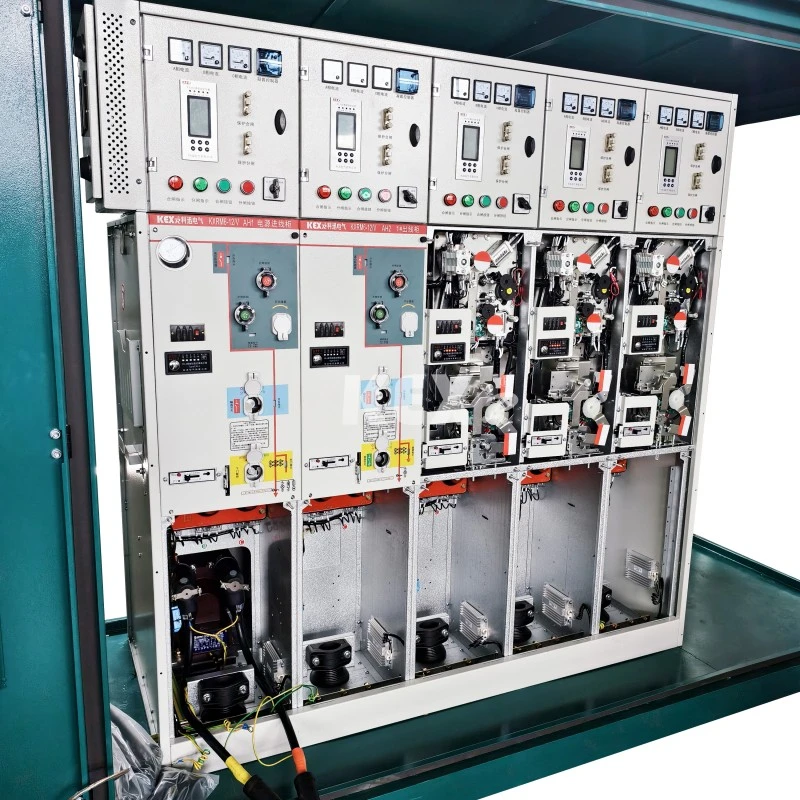

Kombinovaná skříň typu GIS

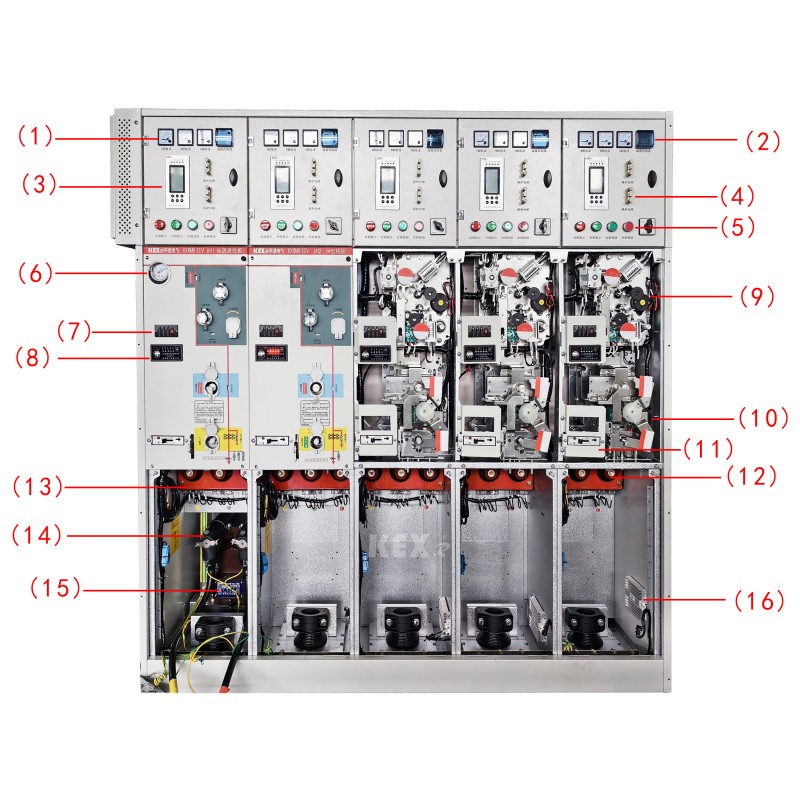

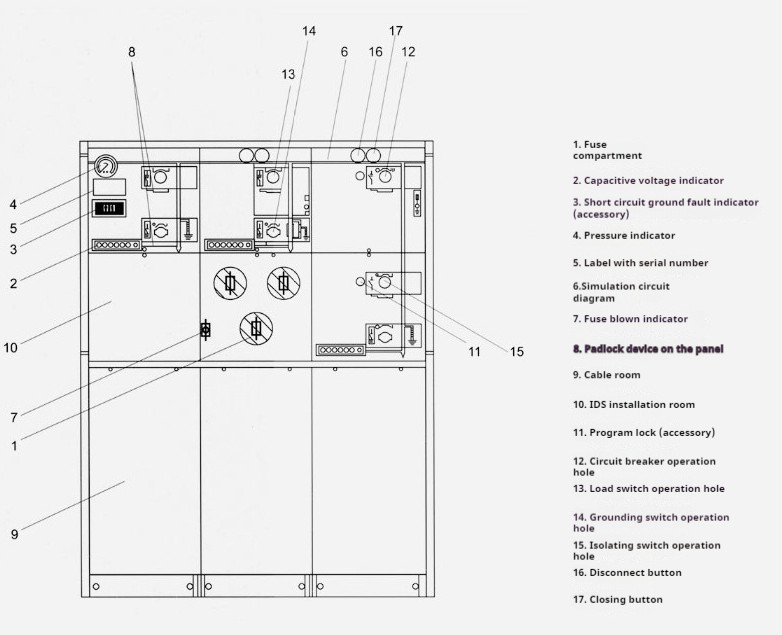

●Součásti

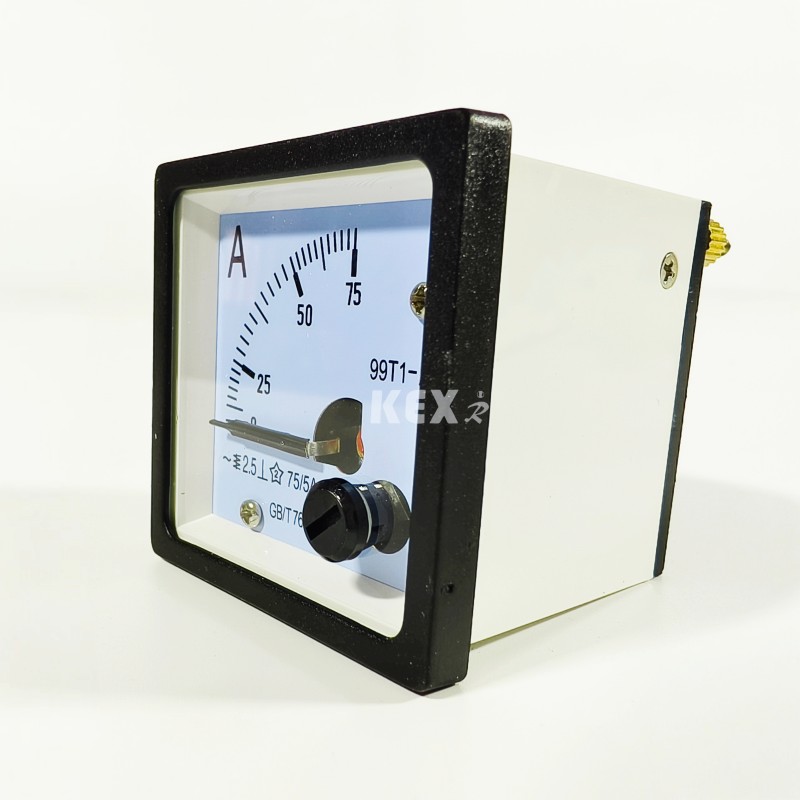

1.Ampérmetr

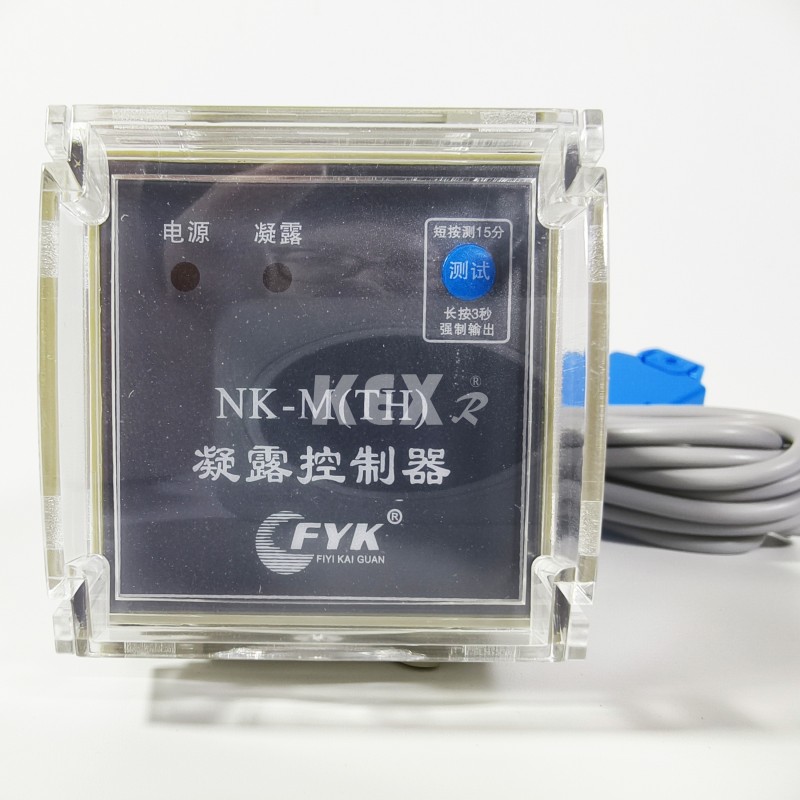

2. Regulátor kondenzace

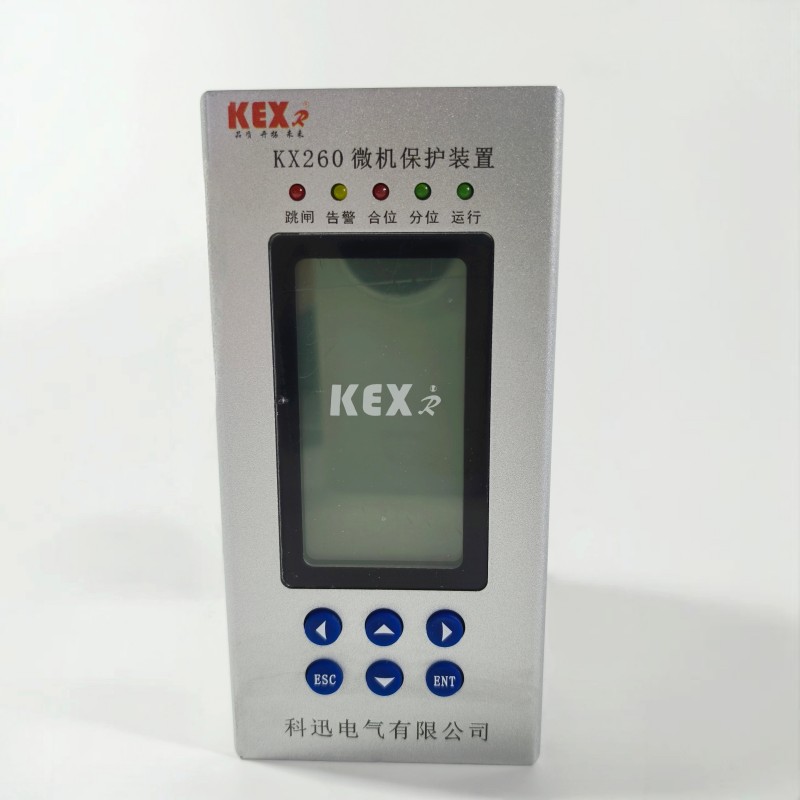

3.Zařízení na ochranu mikropočítače

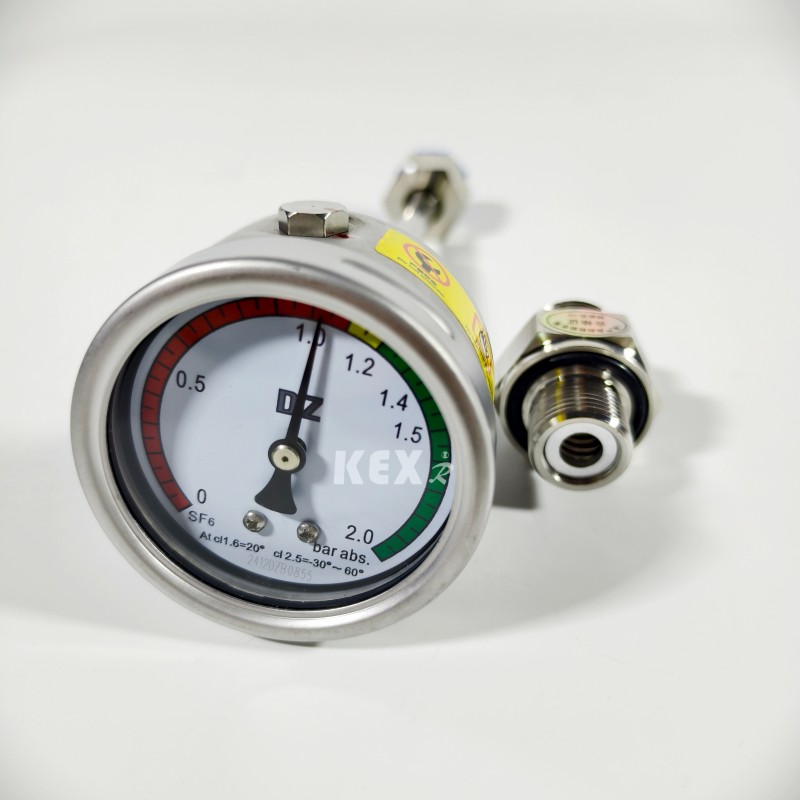

6 .Barometr

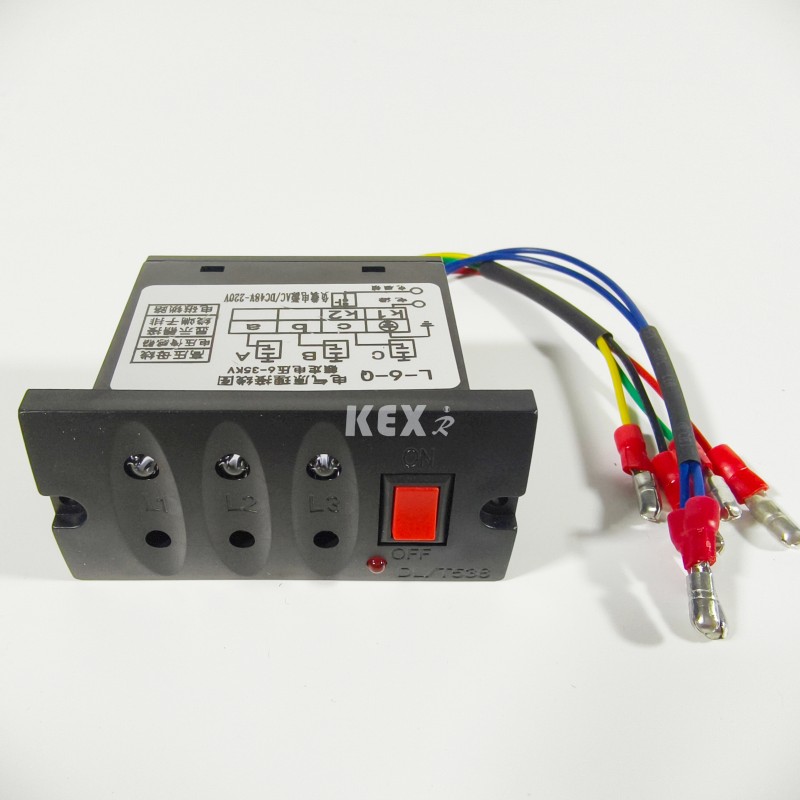

7.Nabitý displej

 8.. Indikátor poruchy

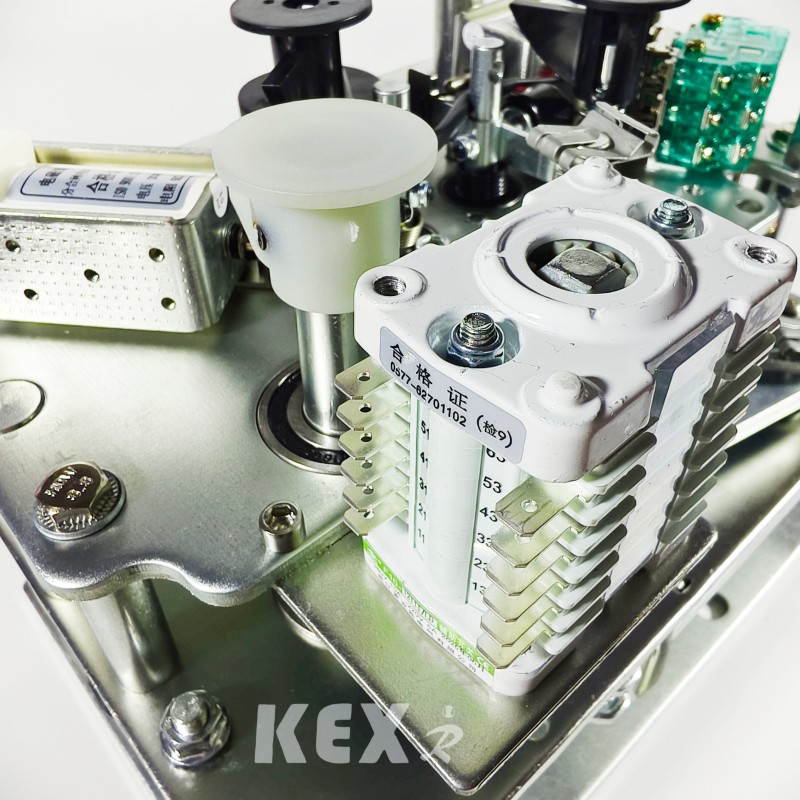

9. Elektrický ovládací mechanismus

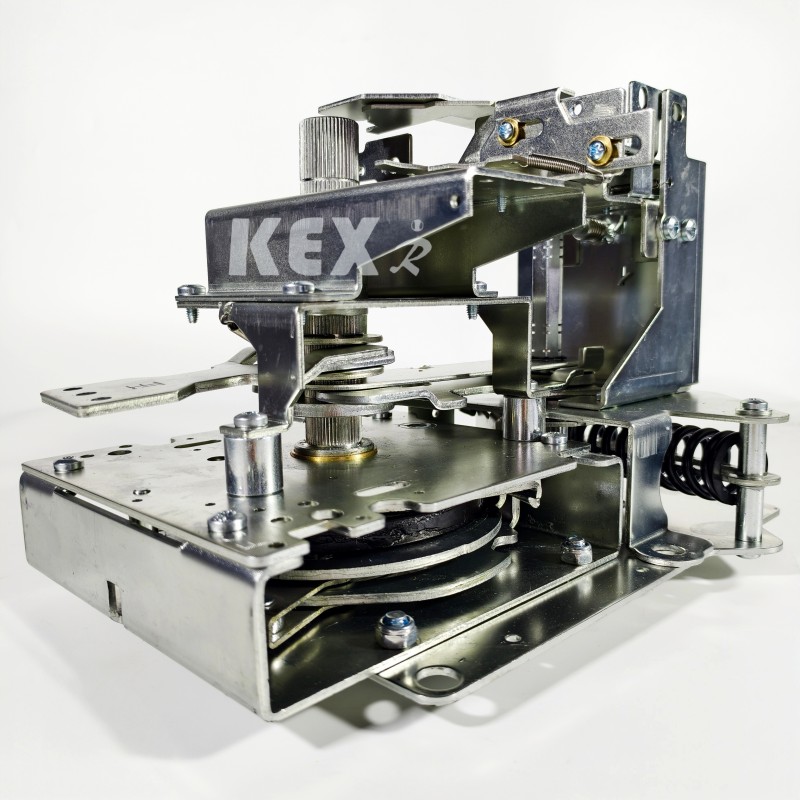

10. Ruční ovládací mechanismus

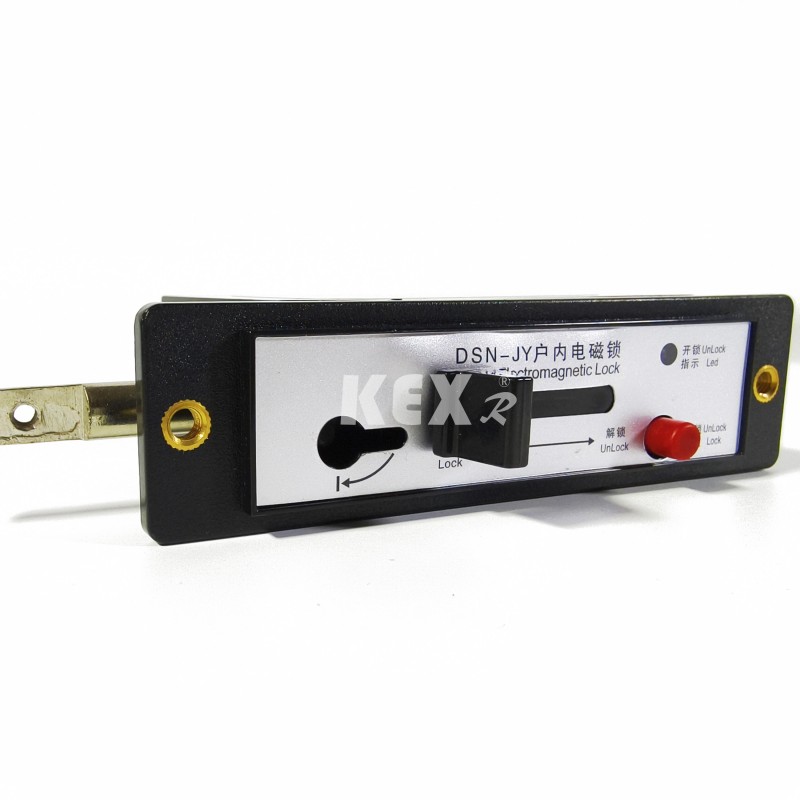

11. Elektromagnetický zámek

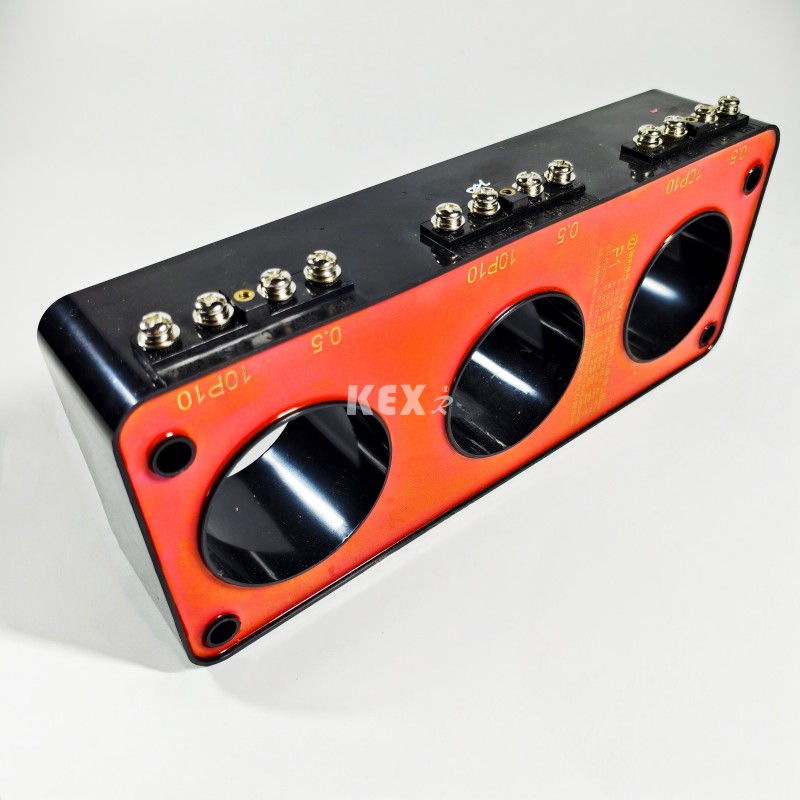

12~13. Proudový transformátor

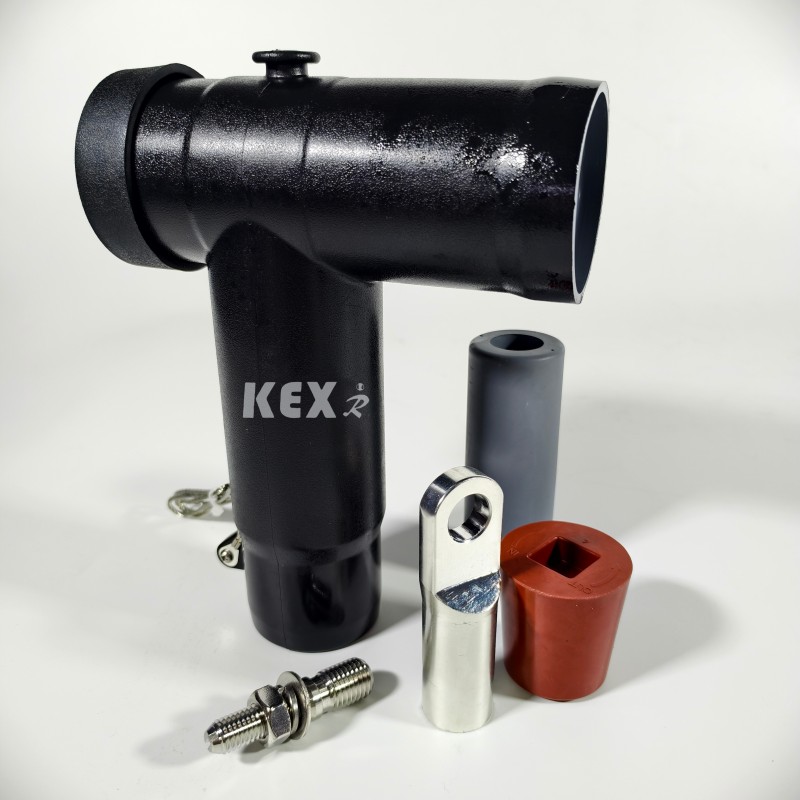

14. Kabelová zástrčka

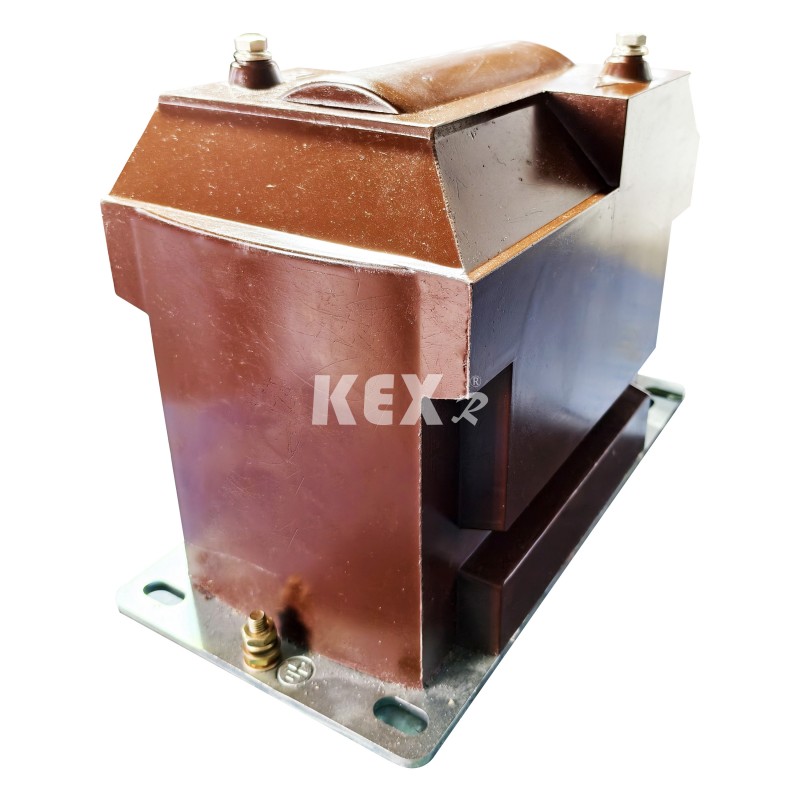

15.Napěťový transformátor

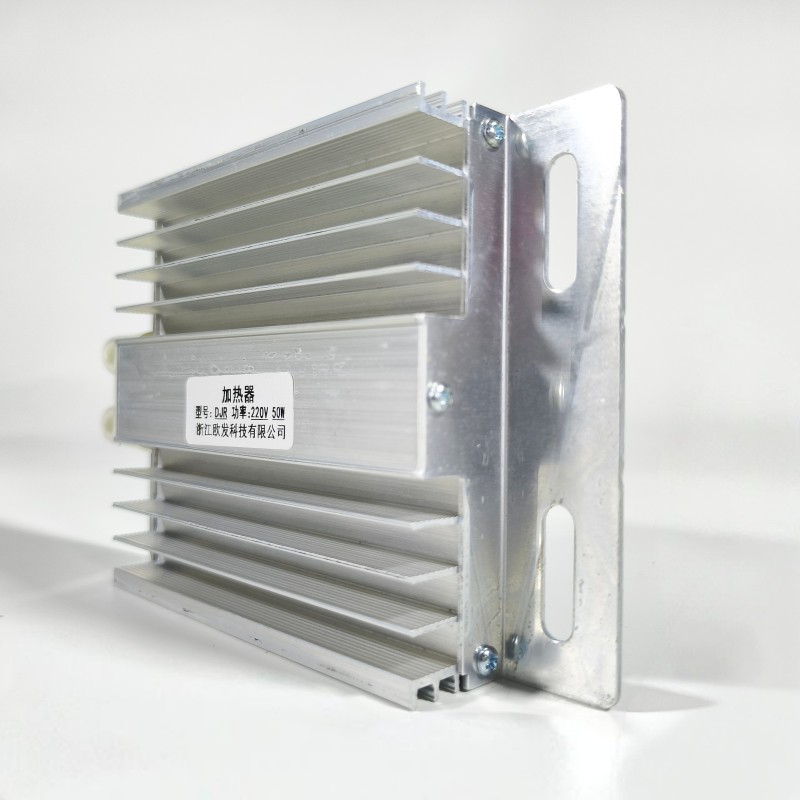

16. Topná deska z hliníkové slitiny

● Používání podmínek

Kombinovaná skříň GIS KXRM6-12 je vhodná pro vysoké a nízké teploty (+40℃~-40℃), vlhkost, prach, znečištění solí, doly, vysokou nadmořskou výšku (1000 m) a další prostředí. Krátkodobé ponoření do vody do 24 hodin nemá vliv na použití. Poznámka: Pokud je nadmořská výška vyšší, uveďte konkrétní nadmořskou výšku.

● Standardy

Skříň GIS kombinovaného typu KXRM6-12 splňuje níže uvedené standardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, atd...

GB3804, GB3906, GB11022 atd...

● Hlavní výhody

◆ Plyn SF6 ve skříni kombinovaného typu GIS KXRM 6-12 se používá jako hasicí a izolační médium pro oblouk.

◆ Rozvaděč je plně utěsněný a izolovaný; Přípojnice, spínače a živé části jsou zcela uzavřeny v plášti z nerezové oceli.

◆ Dutina je naplněna plynem 1,4 bar SF6 a úroveň ochrany dosahuje IP67: celé zařízení spínače je zcela neovlivňováno vnějšími podmínkami prostředí, což může zajistit normální provoz spínače i v extrémních případech, jako je krátkodobé ponoření do vody, a produkt je bezúdržbový.

◆ Rozvaděč má dokonalé blokovací zařízení „pěti prevence“, které zcela eliminuje provozní selhání personálu a zařízení, které může být způsobeno chybnou obsluhou člověka.

 ◆ Všechny rozvodné skříně mají spolehlivé bezpečné kanály pro odlehčení tlaku, které mohou zajistit osobní bezpečnost obsluhy i v extrémních případech.

 ◆ Skříň je rozdělena na kombinaci pevných jednotek a rozšiřitelných jednotek.

◆ Skříň obvykle vstupuje a vystupuje zepředu a může být také prodloužena nebo prodloužena ze strany podle různých pozic instalace.

◆ Velikost skříně je vhodná pro instalaci a může být vhodná pro místa s úzkým prostorem a špatnými podmínkami prostředí.

◆ Skříň může být vybavena elektrickými, dálkovým ovládáním a monitorovacími zařízeními podle různých potřeb uživatelů.

● Především tabulka technických parametrů

POZNÁMKA¹:Závisí na jmenovitém proudu pojistky

POZNÁMKA²:Závisí na vysokonapěťové pojistce

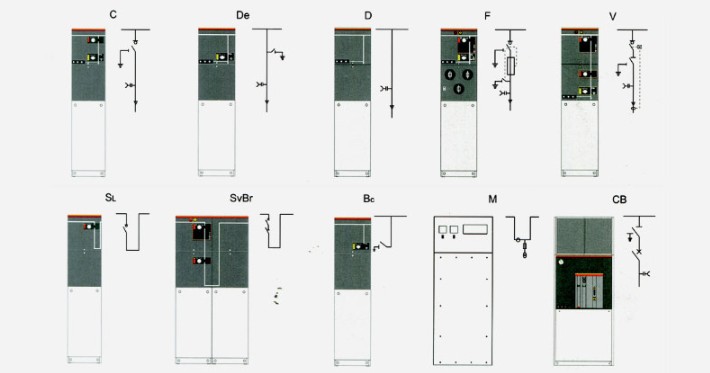

● Každý modul skříně kombinovaného typu GIS má následující konfiguraci

▶Konfigurace skříně D Standardní konfiguraci a charakteristiky naleznete v části „Modul pro připojení kabelů bez uzemňovacího nože“.

▶Konfigurace skříně C Standardní konfigurace a charakteristiky viz "Modul spínání zátěže".

▶Konfigurace skříně F Standardní konfigurace a charakteristiky viz "Modul vakuového spínače".

 Standardní kombinace kombinovaného typu GIS skříně KX-RM6 může také poskytovat následující konfigurace

▶Indikátor kapacitního napětí vstupní průchodky

▶Každá vzduchová komora je vybavena manometrem pro sledování hustoty SF6.

▶Zvedací oko

▶Ovládací rukojeť

Příklad:

□ Modul C spínače zátěže

○ Standardní konfigurace a funkce

▶630a přípojnice

▶Třípolohový spínač zátěže/uzemnění

▶Třípolohový jednoduchý pružinový pohon se dvěma nezávislými zátěžovými spínači a ovládacími hřídeli uzemňovacího spínače.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Horizontální výstupní pouzdro vpředu, pouzdro šroubu řady 630A 400.

▶Kapacitní indikátor napětí pro indikaci elektrizace průchodky

▶Pro všechny funkce spínače je vhodné nainstalovat na panel zařízení visacího zámku.

▶ Tlakoměr plynu SF6 (pouze jeden v každé nádobě na plyn SF6)

▶Uzemňovací přípojnice

▶Zablokování mezi uzemňovacím spínačem a předním panelem kabelové místnosti

○ Volitelné konfigurace a funkce

▶Vyhrazené prodloužení sběrnice

▶Externí sběrnice

▶Elektrický pohon zátěžového spínače DC24V/48V/110V/220V; AC 110V/220V;

▶Indikátor zkratu a zemního spojení Měřicí prstencový proudový transformátor a ampérmetr

▶Měřicí prstencový transformátor proudu a měřič watthodin

▶Na průchodku kabelu lze namontovat bleskojistku nebo dvojitou kabelovou hlavu.

▶Zablokování klíče Uzamčení uzemnění pod napětím příchozího vedení (zablokování uzemňovacího spínače, když je průchodka pod napětím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha spínače zátěže 2NO+2NC, poloha uzemňovače 2NO+2NC, manometr 1NO se signálem a zhášedlo 1NO se signálním kontaktem.

▶Sekundární zařízení lze nainstalovat

▶Komora sekundárního vedení v horní části rozvodné skříně, nízkonapěťová skříň v horní části rozvodné skříně.

□ Kombinovaný spínač zátěže a pojistka Modul F

○ Standardní konfigurace a funkce

▶630a přípojnice

▶Třípolohový zátěžový spínač, první konec pojistky je mechanicky spojen s uzemňovacím spínačem na konci pojistky.

▶Třípolohový pružinový pohon se dvěma nezávislými zátěžovými spínači a ovládacími hřídeli uzemňovacího spínače.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Pojistkový válec

▶Pojistka je umístěna vodorovně.

▶Indikace vypnutí pojistky Horizontální výstupní průchodka vpředu, zásuvná průchodka řady 200 200A.

▶Kapacitní indikátor napětí pro indikaci elektrizace průchodky

▶Pro všechny funkce spínače je vhodné nainstalovat na panel zařízení visacího zámku.

▶ Tlakoměr plynu SF6 (pouze jeden v každé nádobě na plyn SF6)

▶Uzemňovací přípojnice

▶Parametry pojistek pro ochranu transformátoru jsou 12KV, max. 125A, 24KV a max. 63A.

▶Zablokování mezi uzemňovacím spínačem a předním panelem kabelové místnosti.

○ Volitelné konfigurace a funkce

▶Rezervované prodloužení přípojnice

▶Externí sběrnice Motor pro provoz zátěžového spínače 24V/48V DC 110V/220V DC/AC.

▶Paralelní vypínací cívka 24V/48V DC 110V/220V DC/AC.

▶Paralelní uzavírací cívka 24V/48V DC 110V/220V DC/AC.

▶Měřicí prstencový proudový transformátor a ampérmetr Měřicí prstencový proudový transformátor a měřič watthodin

▶Uzemnění pod napětím příchozího vedení (zablokování uzemňovacího spínače, když je průchodka pod napětím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha uzavření zátěže 2NO+2NC, poloha uzemňovače 2NO+2NC, přepálení pojistky 1NO, manometr 1NO se signálem a zhášedlo 1NO se signálním kontaktem.

▶Sekundární zařízení lze instalovat do komory sekundárního vedení v horní části rozvaděče a skříňky nízkého napětí v horní části rozvodné skříně.

□ Modul měřiče M

○ Standardní konfigurace a funkce

▶12KV měřící skříň

▶2 proudové transformátory

▶2 napěťové transformátory

▶6ks průchodek řady 400 se používá k připojení flexibilní prodloužené externí sběrnice GSFR6-12 s horním vstupem a spodním výstupem.

▶Lamač pro ochranu PT

▶Nízkotlaká složka 1 voltmetr s přepínačem, 1 ampérmetr s přepínačem, šířka x výška x hloubka =696×1806×820 mm.

○ Volitelné konfigurace a funkce

▶3 proudové transformátory

▶3 napěťové transformátory bleskojistka

▶Indikátor kapacitního napětí pro indikaci nabití rozváděče

▶Nízkotlaká složka  ：1 měřič výkonu, 1 měřič jalového výkonu.

□ Modul VCB CB

○Standardní a volitelná konfigurace a funkce

▶ Bleskojistka se instaluje na přívodní kabel přípojnice 1250a/630a.

▶Vakuový jistič pro ochranu vedení 1250a/630a

▶Proudový transformátor

▶Vakuový jistič VD4X0 elektricky ovládaný 10VDC

▶Napěťový transformátor

▶Elektrický provoz UXO, horního třípolohového oddělovacího/uzemňovacího spínače vakuového vypínače. ▶Ochranná a řídicí jednotka REF542plus (s ochranným CT)

▶Vypínací cívka 110V/220V DC

▶Zavírací cívka 110V/220VDC

▶Vodorovně vpředu uspořádané šroubové pouzdro výstupního pouzdra 1250A/630A řady 400.

▶Vyhrazené prodloužení sběrnice kapacitního indikátoru napětí 1250A/630A pro indikaci průchodnosti pouzdra

▶Manometr plynu SF6 (pouze jeden v každé plynové nádobě SF6) Šířka x výška x hloubka = 696× 1806× 781 mm. ▶Pořadí zapnutí-vypnutí: O-0,3s-CO-180s-CO.

▶Snímač tlaku plynu

□ Volitelné příslušenství

1. Pomocný kontakt Všechny spínače zátěže a jističe mohou být vybaveny 2NO+2NC indikací polohy spínače. Paralelní vypínací cívka (AC nebo DC) může být instalována na transformátorový spínač a jistič a nízkonapěťový ovládací prvek je umístěn za předním panelem.

2. Indikace napětí Kapacitní indikátor napětí ukazuje, zda je průchodka nabitá nebo ne, a zásuvku na ní lze použít pro jadernou fázi.

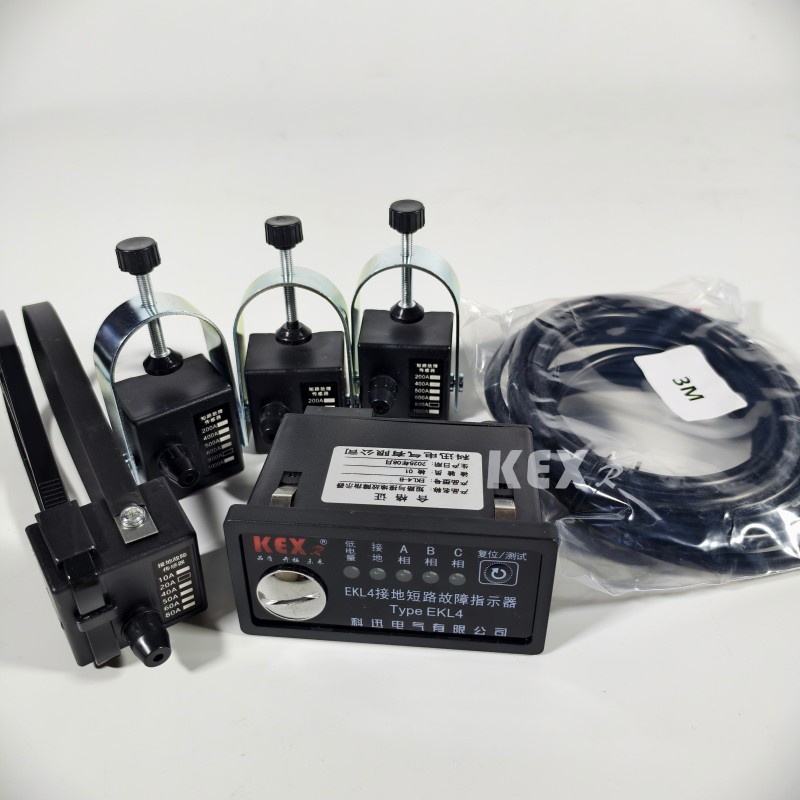

3. Indikátor zkratu a zemního spojení Aby se usnadnilo lokalizace závady, může být modul kabelového spínače vybaven indikátory zkratu a uzemnění pro snadnou detekci závady.

4. Elektrický provoz Jedná se o standardní schéma pro ruční ovládání mechanismu kabelové spínací jednotky a transformátorové jednotky. Můžete si také zvolit instalaci elektrického ovládacího mechanismu. Kabelové spínače, vakuové jističe a uzemňovací spínače jsou ovládány mechanismy umístěnými za předním panelem. Všechny spínače a jističe lze ovládat ovládací rukojetí (standardní konfigurace), nebo mohou být vybaveny motorovým ovládacím mechanismem (příslušenství). Uzemňovací spínač však lze ovládat pouze ručně a je nakonfigurován mechanismus se schopností sepnout poruchový proud. Elektrický ovládací mechanismus lze snadno realizovat po stupních.

5. Připojení kabelu Jsou nainstalovány standardní průchodky v souladu s normou DIN47636. Všechny průchodky mají stejnou výšku od země a jsou chráněny krycí deskou kabelového prostoru. Některé krycí desky mohou být propojeny s uzemňovacím spínačem a speciální dvojité krycí desky kabelové místnosti lze také použít pro dvojité kabelové přívody.

6. Ukazatel tlaku Obvykle vybaven ukazatelem tlaku, který je tvořen manometrem. Kromě toho mohou být poskytnuty elektrické kontakty pro indikaci snížení tlaku.

7. Zámek na klíče Lze nainstalovat zámky na klíče pro jističe, spínače zátěže a uzemňovací spínače. Lze jej vybavit zámkovým blokovacím polopřístřeškem, který je vhodný pro jističe, zátěžové spínače a uzemňovače.

8. Přerušovač oblouku Všechny jednotky kruhové sítě mohou být vybaveny svodiči oblouku. Když se uvnitř objeví elektrický oblouk, svodiče oblouku se automaticky uzavřou na vstupní průchodce, včetně modulů D, DE a V, a všechny kabelové moduly lze vybavit bleskojistkou. Musí se objednat s jednotkou a nemohou to změnit. Tímto způsobem lze indikovat činnost zhášedla elektrického oblouku a elektrické kontakty ve skříni SF6 jsou připojeny ke svorce za předním panelem.

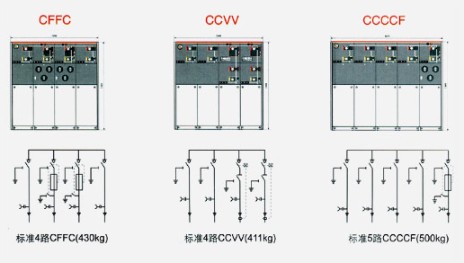

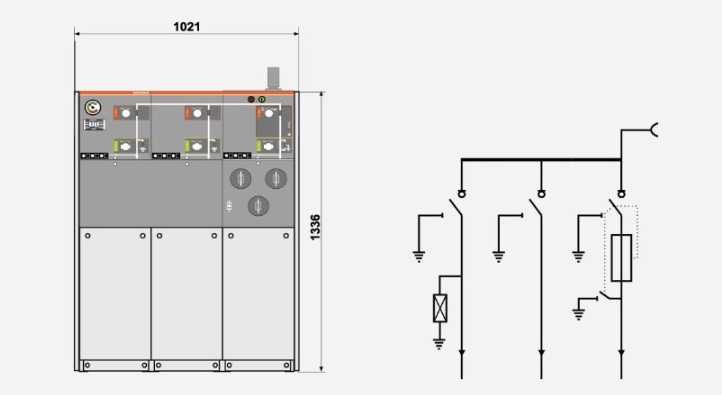

● Příklad schématu

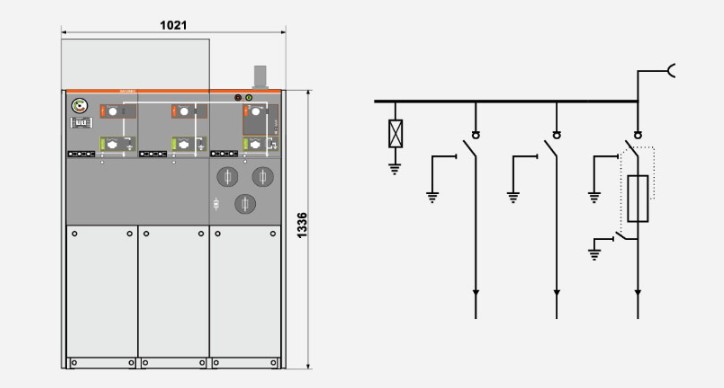

◆ Schéma 1 SA+CCF+

 Nainstalujte bleskojistku na sběrnici a ponechte ji pro expanzi.

 Poznámka: Počet spínacích jednotek nesmí být menší než 3.

◆ Schéma 2 CCF+

Nainstalujte bleskojistku do přívodního vedení a rezervujte expanzi.

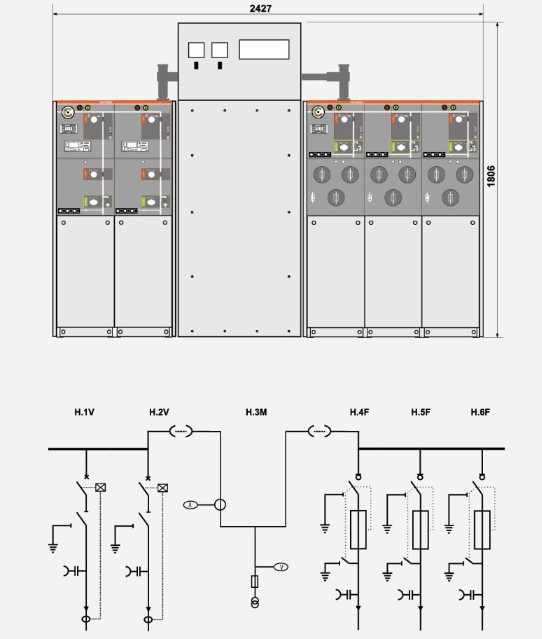

◆ Schéma 3  W+M+FFF

Výpočet na straně HV

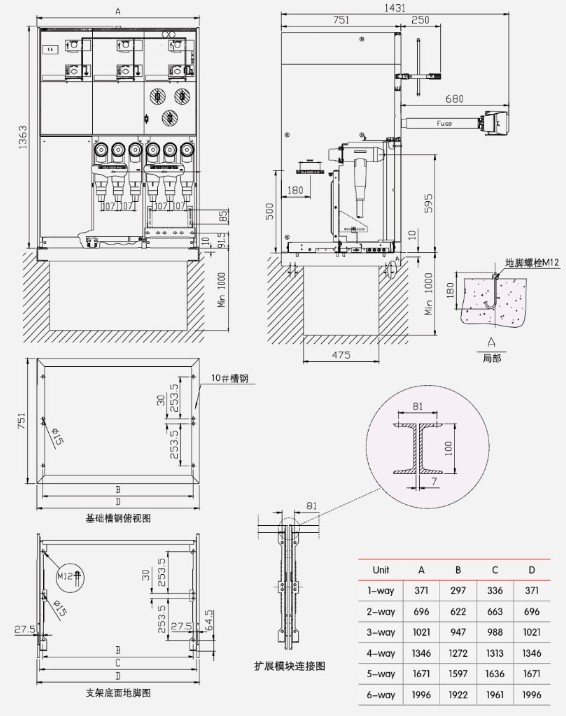

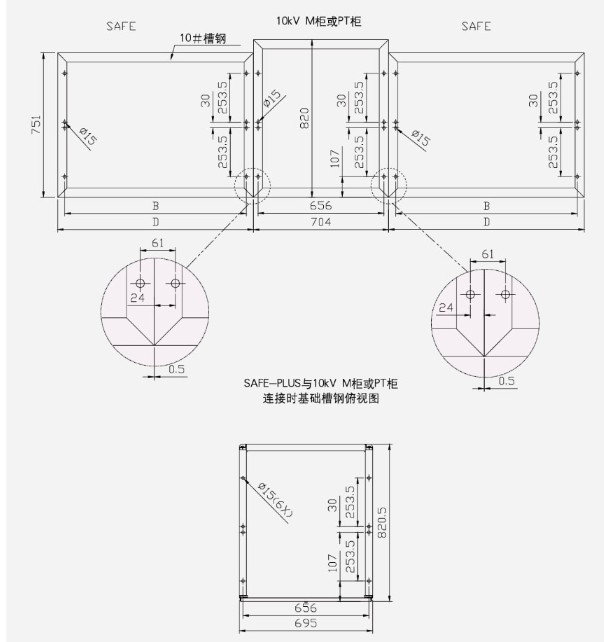

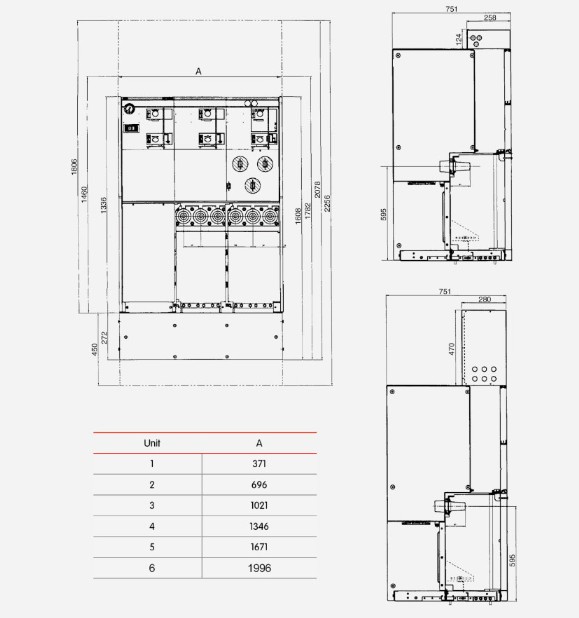

● Tabulky struktury a rozměrů skříně kombinovaného typu GIS KXRM6-12
