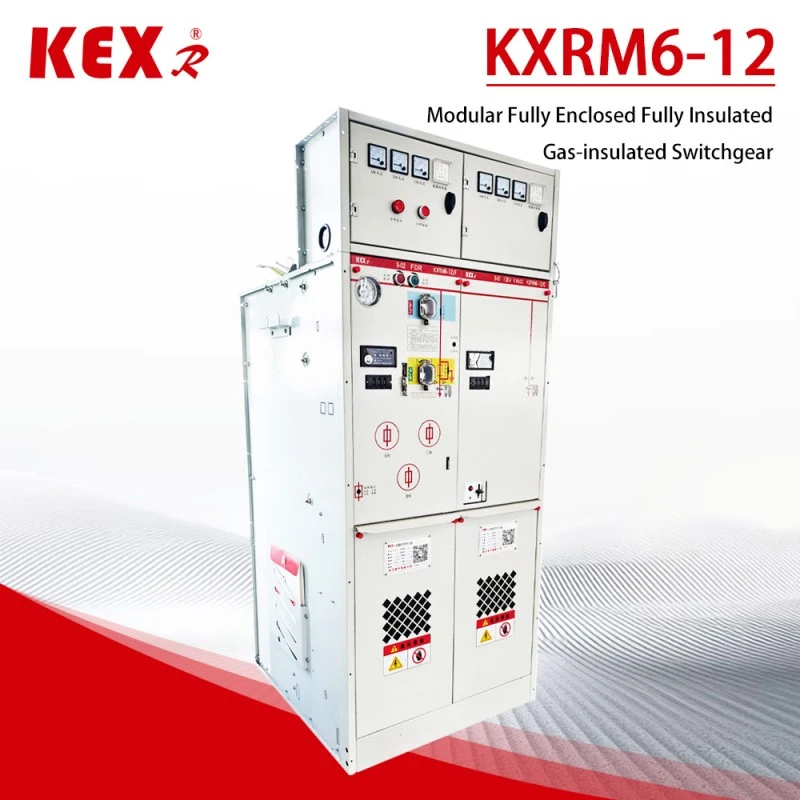

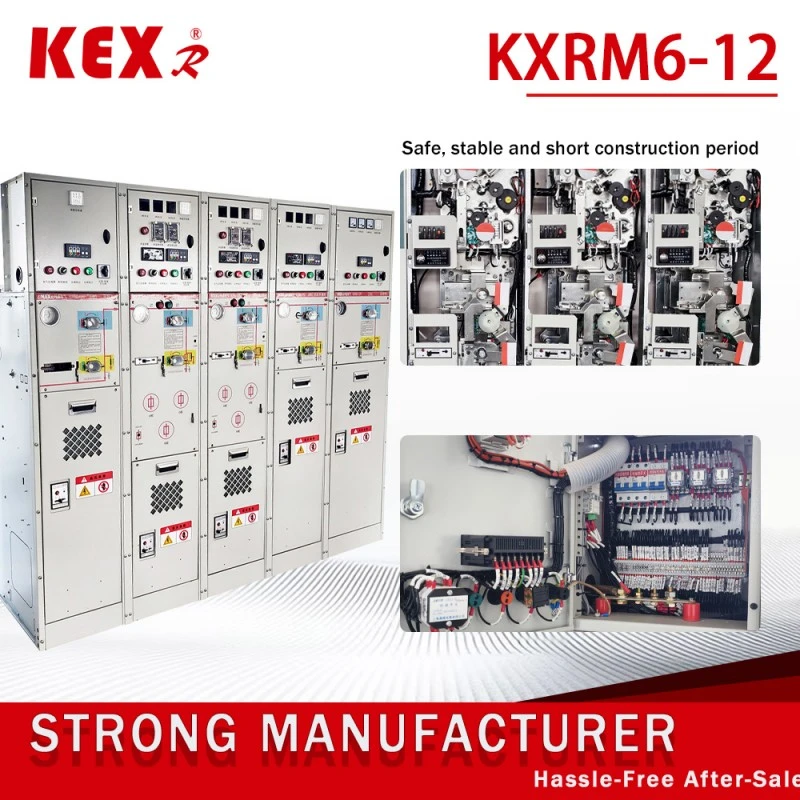

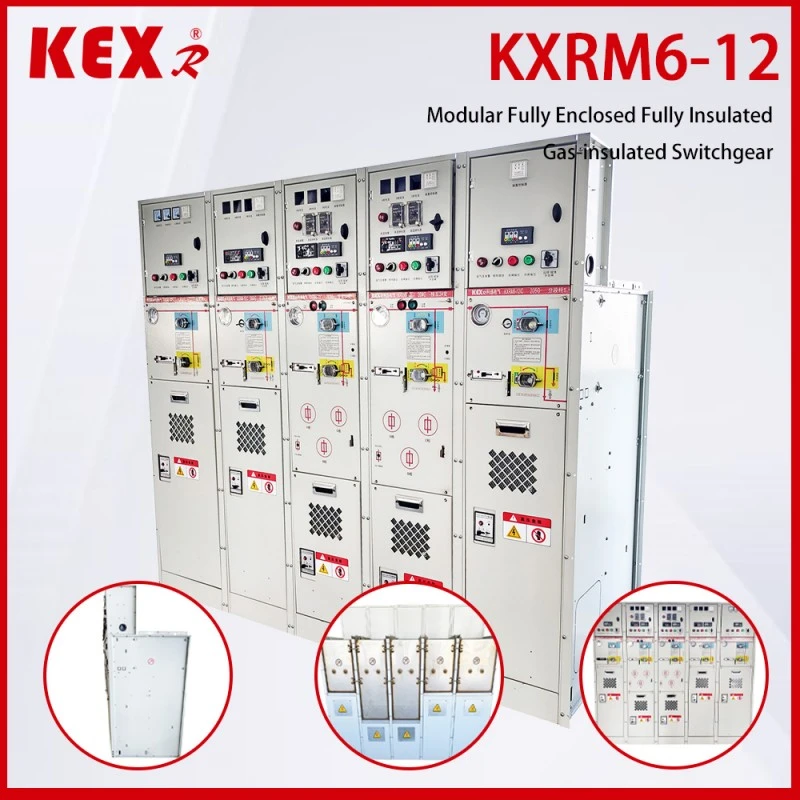

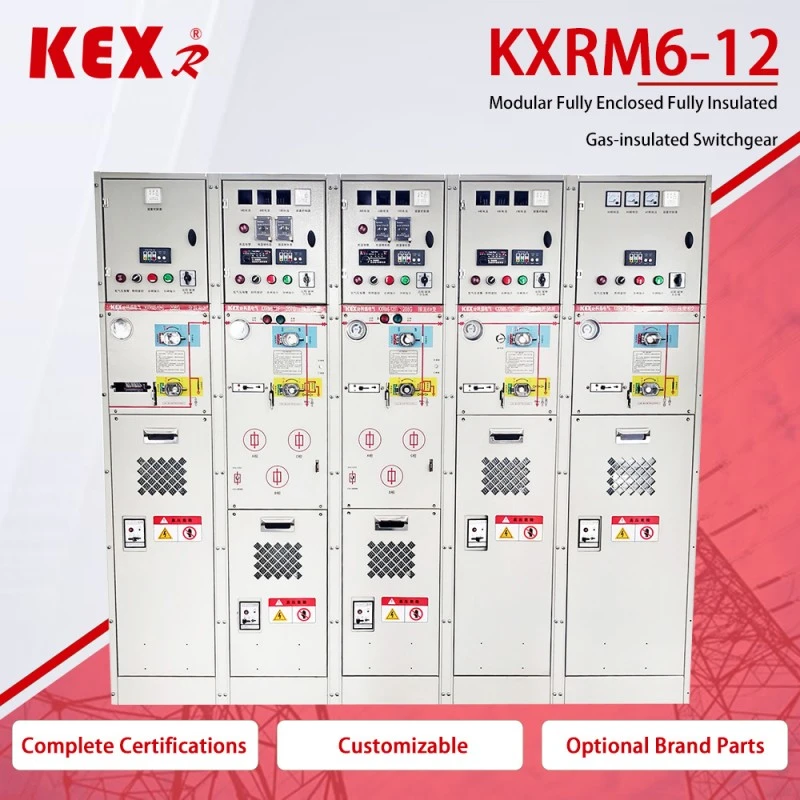

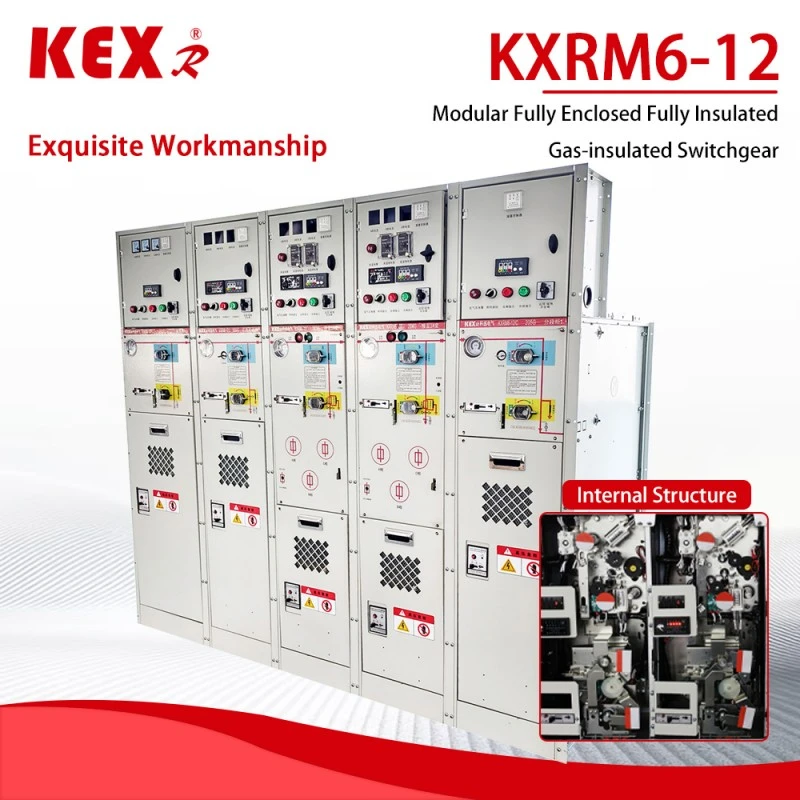

Jednotka AIS

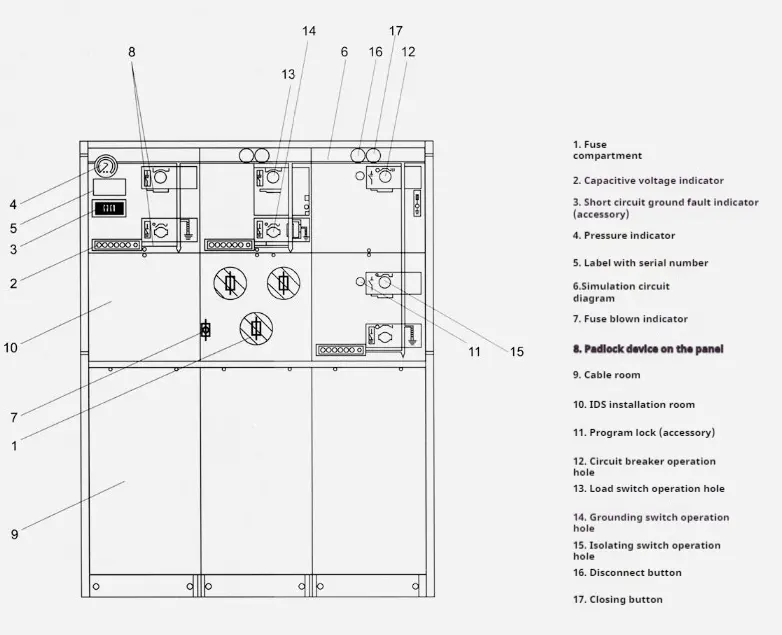

●Součásti

1.Ampérmetr

2. Regulátor kondenzace

3.Zařízení na ochranu mikropočítače

6 .Barometr

7.Nabitý displej

8. Indikátor poruchy

9. Elektrický ovládací mechanismus

10. Ruční ovládací mechanismus

10. Elektromagnetický zámek

12~13. Proudový transformátor

14. Kabelová zástrčka

15.Napěťový transformátor

16. Topná deska z hliníkové slitiny

●KXRM6-12 Jednotka AIS Podmínky používání

Teplota: +40℃~-40℃

Nadmořská výška: méně než 1000 m

Scéna: vlhkost, prach, polarizace soli, doly a další prostředí.

Krátkodobé ponoření do vody do 24 hodin nemá vliv na použití.

Poznámka: Pokud je nadmořská výška vyšší, uveďte konkrétní nadmořskou výšku.

● Standardy jednotky AIS

Jednotka KXRM6-12 AIS splňuje níže uvedené standardy

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 atd...

GB3804, GB3906, GB11022 atd...

● Hlavní výhody jednotky AIS

◆ Plyn SF6 v jednotce AIS typu KXRM 6-12 se používá jako zhášecí a izolační médium oblouku.

◆ Jednotka spínače je plně utěsněná a izolovaná; Přípojnice, spínače a živé části jsou zcela uzavřeny v plášti z nerezové oceli.

◆ Dutina je naplněna plynem 1,4 bar SF6 a úroveň ochrany dosahuje IP67: celé zařízení spínače je zcela neovlivňováno vnějšími podmínkami prostředí, což může zajistit normální provoz spínače i v extrémních případech, jako je krátkodobé ponoření do vody, a produkt je bezúdržbový.

◆ Spínací jednotka má dokonalé blokovací zařízení „pěti prevence“, které zcela eliminuje provozní selhání personálu a zařízení, které může být způsobeno chybnou obsluhou člověka.

◆ Všechny spínací jednotky mají spolehlivé bezpečné kanály pro odlehčení tlaku, které mohou zajistit osobní bezpečnost obsluhy i v extrémních případech.

◆ Jednotka se dělí na kombinaci pevných jednotek a kombinaci jednotek rozšiřitelných.

◆ Jednotka obvykle vstupuje a vystupuje zepředu a lze ji také vysunout nebo vysunout ze strany podle různých montážních poloh.

◆ Velikost jednotky je vhodná pro instalaci a může být vhodná pro místa s úzkým prostorem a špatnými podmínkami prostředí.

◆ Jednotka může být vybavena elektrickými, dálkovým ovládáním a monitorovacími zařízeními podle různých potřeb uživatelů.

● Především tabulka technických parametrů

POZNÁMKA¹:Závisí na jmenovitém proudu pojistky

POZNÁMKA²:Závisí na vysokonapěťové pojistce

● Každý modul jednotky AIS má následující konfiguraci

▶D Konfigurace jednotky Standardní konfiguraci a charakteristiky naleznete v části „Modul pro připojení kabelů bez uzemňovacího nože“.

▶Konfigurace jednotky C Standardní konfiguraci a charakteristiky naleznete v části „Modul spínače zátěže“.

▶F Konfigurace jednotky Standardní konfiguraci a charakteristiky naleznete v části „Modul vakuového spínače“.

Standardní kombinace jednotky KX-RM6 AIS Unit může také poskytovat následující konfigurace

▶Indikátor kapacitního napětí vstupní průchodky

▶Každá plynová komora je vybavena manometrem pro sledování hustoty SF6.

▶Zvedací oko

▶Ovládací rukojeť

Příklad:

□ Modul C spínače zátěže

○ Standardní konfigurace a funkce

▶630a přípojnice

▶Třípolohový spínač zátěže/uzemnění

▶Třípolohový jednoduchý pružinový pohon se dvěma nezávislými zátěžovými spínači a ovládacími hřídeli uzemňovacího spínače.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Horizontální výstupní pouzdro vpředu, pouzdro šroubu řady 630A 400.

▶Kapacitní indikátor napětí pro indikaci elektrizace průchodky

▶Pro všechny funkce spínače je vhodné nainstalovat na RMU zařízení visacího zámku.

▶ Tlakoměr plynu SF6 (pouze jeden v každé nádobě na plyn SF6)

▶Uzemňovací přípojnice

▶Zablokování mezi uzemňovacím spínačem a přední RMU kabelové místnosti

○ Volitelné konfigurace a funkce

▶Vyhrazené prodloužení sběrnice

▶Externí sběrnice

▶Elektrický pohon zátěžového spínače DC24V/48V/110V/220V; AC 110V/220V;

▶Indikátor zkratu a zemního spojení Měřicí prstencový proudový transformátor a ampérmetr

▶Měřicí prstencový transformátor proudu a měřič watthodin

▶Na průchodku kabelu lze namontovat bleskojistku nebo dvojitou kabelovou hlavu.

▶Zablokování klíče Uzamčení uzemnění pod napětím příchozího vedení (zablokování uzemňovacího spínače, když je průchodka pod napětím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha spínače zátěže 2NO+2NC, poloha uzemňovače 2NO+2NC, manometr 1NO se signálem a zhášeč oblouku 1NO se signálním kontaktem.

▶Sekundární zařízení lze nainstalovat

▶Komora sekundárního vedení v horní části jednotky spínače, skříňka nízkého napětí v horní části jednotky spínače.

□ Kombinovaný spínač zátěže a pojistka Modul F

○ Standardní konfigurace a funkce

▶630a přípojnice

▶Třípolohový zátěžový spínač, první konec pojistky je mechanicky spojen s uzemňovacím spínačem na konci pojistky.

▶Třípolohový pružinový pohon se dvěma nezávislými zátěžovými spínači a ovládacími hřídeli uzemňovacího spínače.

▶Indikace polohy spínače zátěže a spínače uzemnění

▶Pojistkový válec

▶Pojistka je umístěna vodorovně.

▶Indikace vypnutí pojistky Horizontální výstupní průchodka vpředu, zásuvná průchodka řady 200 200A.

▶Kapacitní indikátor napětí pro indikaci elektrizace průchodky

▶Pro všechny funkce spínače je vhodné nainstalovat na RMU zařízení visacího zámku.

▶ Tlakoměr plynu SF6 (pouze jeden v každé nádobě na plyn SF6)

▶Uzemňovací přípojnice

▶Parametry pojistek pro ochranu transformátoru jsou 12KV, max. 125A, 24KV a max. 63A.

▶Zablokování mezi uzemňovacím spínačem a přední RMU kabelové místnosti.

○ Volitelné konfigurace a funkce

▶Vyhrazené prodloužení přípojnice

▶Externí sběrnice Motor pro provoz zátěžového spínače 24V/48V DC 110V/220V DC/AC.

▶Paralelní vypínací cívka 24V/48V DC 110V/220V DC/AC.

▶Paralelní uzavírací cívka 24V/48V DC 110V/220V DC/AC.

▶Měřicí prstencový proudový transformátor a ampérmetr Měřicí prstencový proudový transformátor a měřič watthodin

▶Uzemnění pod napětím příchozího vedení (zablokování uzemňovacího spínače, když je průchodka pod napětím) AC/DC 110 V/220 V. pomocný kontakt

▶Poloha uzavření zátěže 2NO+2NC, poloha uzemňovače 2NO+2NC, přepálení pojistky 1NO, manometr 1NO se signálem a zhášedlo 1NO se signálním kontaktem.

▶Sekundární zařízení lze instalovat do komory sekundárního vedení v horní části jednotky spínače a nízkonapěťové skříně v horní části jednotky spínače.

□ Modul měřiče M

○ Standardní konfigurace a funkce

▶12KV dávkovací jednotka

▶2 proudové transformátory

▶2 napěťové transformátory

▶6ks průchodek řady 400 se používá k připojení flexibilní prodloužené externí sběrnice GSFR6-12 s horním vstupem a spodním výstupem.

▶Lamač pro ochranu PT

▶Nízkotlaká složka 1 voltmetr s přepínačem, 1 ampérmetr s přepínačem, šířka x výška x hloubka =696×1806×820 mm.

○ Volitelné konfigurace a funkce

▶3 proudové transformátory

▶3 napěťové transformátory bleskojistka

▶Indikátor kapacitního napětí pro indikaci nabití RMU

▶Nízkotlaká složka ：1 měřič výkonu, 1 měřič jalového výkonu.

□ Modul VCB CB

○Standardní a volitelná konfigurace a funkce

▶ Bleskojistka se instaluje na přívodní kabel přípojnice 1250a/630a.

▶Vakuový jistič pro ochranu vedení 1250a/630a

▶Proudový transformátor

▶Vakuový jistič VD4X0 elektricky ovládaný 10VDC

▶Napěťový transformátor

▶Elektrický provoz UXO, horního třípolohového oddělovacího/uzemňovacího spínače vakuového vypínače. ▶Ochranná a řídicí jednotka REF542plus (s ochranným CT)

▶Vypínací cívka 110V/220V DC

▶Zavírací cívka 110V/220VDC

▶Vodorovně vpředu uspořádané šroubové pouzdro výstupního pouzdra 1250A/630A řady 400.

▶Vyhrazené prodloužení sběrnice kapacitního indikátoru napětí 1250A/630A pro indikaci průchodnosti pouzdra

▶Manometr plynu SF6 (pouze jeden v každé plynové nádobě SF6) Šířka x výška x hloubka = 696× 1806× 781 mm. ▶Pořadí zapnutí-vypnutí: O-0,3s-CO-180s-CO.

▶Snímač tlaku plynu

□ Volitelné příslušenství

1. Pomocný kontakt Všechny spínače zátěže a jističe mohou být vybaveny indikací polohy spínače 2NO+2NC. Paralelní vypínací cívka (AC nebo DC) může být instalována na spínači transformátoru a jističi a nízkonapěťový ovládací prvek je umístěn za přední RMU.

2. Indikace napětí Kapacitní indikátor napětí ukazuje, zda je průchodka nabitá nebo ne, a zásuvku na ní lze použít pro jadernou fázi.

3. Indikátor zkratu a zemního spojení Pro usnadnění lokalizace závady může být modul kabelového spínače vybaven indikátorem zkratu a zemního spojení pro snadnou detekci závady.

4. Elektrický provoz Jedná se o standardní schéma pro ruční ovládání mechanismu kabelové spínací jednotky a transformátorové jednotky. Můžete si také zvolit instalaci elektrického ovládacího mechanismu. Kabelové spínače, vakuové jističe a uzemňovací spínače jsou všechny ovládány mechanismy umístěnými za přední RMU. Všechny spínače a jističe lze ovládat ovládací rukojetí (standardní konfigurace), nebo mohou být vybaveny motorovým ovládacím mechanismem (příslušenství). Uzemňovací spínač však lze ovládat pouze ručně a je nakonfigurován mechanismus se schopností sepnout poruchový proud. Elektrický ovládací mechanismus lze snadno realizovat po stupních.

5. Připojení kabelu Jsou instalovány standardní průchodky podle DIN47636. Všechny průchodky mají stejnou výšku od země a jsou chráněny krycí deskou kabelového prostoru. Některé krycí desky mohou být propojeny s uzemňovacím spínačem a speciální dvojité krycí desky kabelové místnosti lze také použít pro dvojité kabelové přívody.

6. Indikátor tlaku Obvykle vybaven indikátorem tlaku, který je tvořen manometrem. Kromě toho mohou být poskytnuty elektrické kontakty pro indikaci snížení tlaku.

7. Zámek na klíč Lze instalovat zámky na klíče pro jističe, spínače zátěže a uzemňovací spínače. Lze jej vybavit zámkovým blokovacím polopřístřeškem, který je vhodný pro jističe, zátěžové spínače a uzemňovače.

8. Zhášeč oblouku Všechny jednotky kruhové sítě mohou být vybaveny svodiči oblouku. Při vzniku elektrického oblouku uvnitř se svodiče oblouku automaticky uzavřou na vstupní průchodce, včetně modulů D, DE a V, a všechny kabelové moduly mohou být vybaveny bleskojistkou. Musí se objednat s jednotkou a nemohou to změnit. Touto metodou lze indikovat činnost zhášedla oblouku a elektrické kontakty v jednotce SF6 jsou připojeny ke svorce za přední RMU.

● Příklad schématu

◆ Schéma 1 SA+CCF+

Nainstalujte bleskojistku na sběrnici a ponechte ji pro expanzi.

Poznámka: Počet jednotek RMU nesmí být menší než 3.

◆ Schéma 2 CCF+

Nainstalujte bleskojistku do přívodního vedení a rezervujte expanzi.

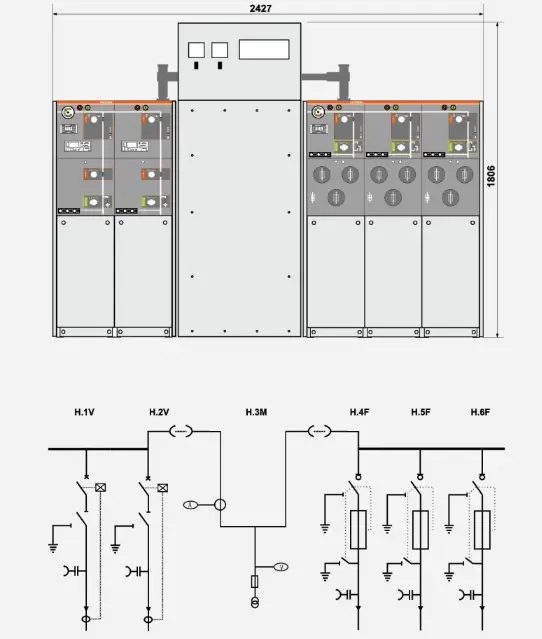

◆ Schéma 3 W+M+FFF

Výpočet strany vysokého napětí

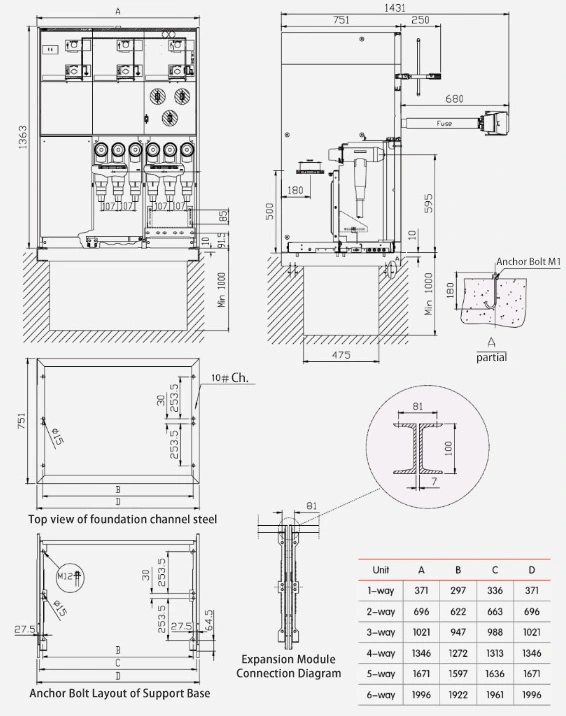

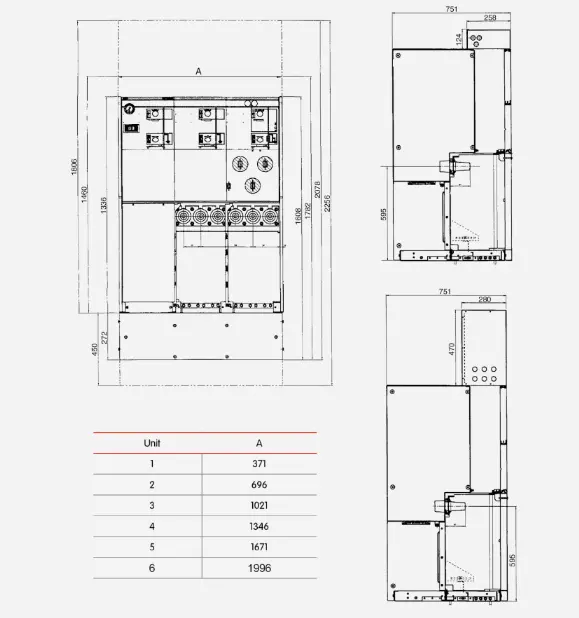

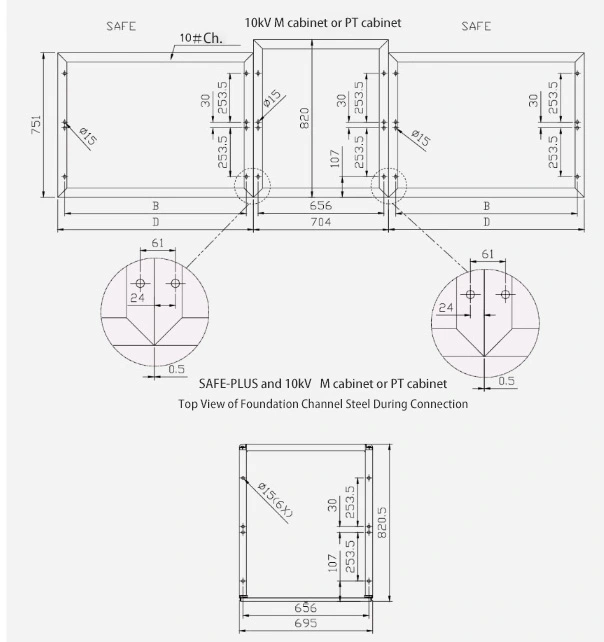

● Tabulky struktur a rozměrů jednotky KXRM6-12 AIS
