AIS Swindgear

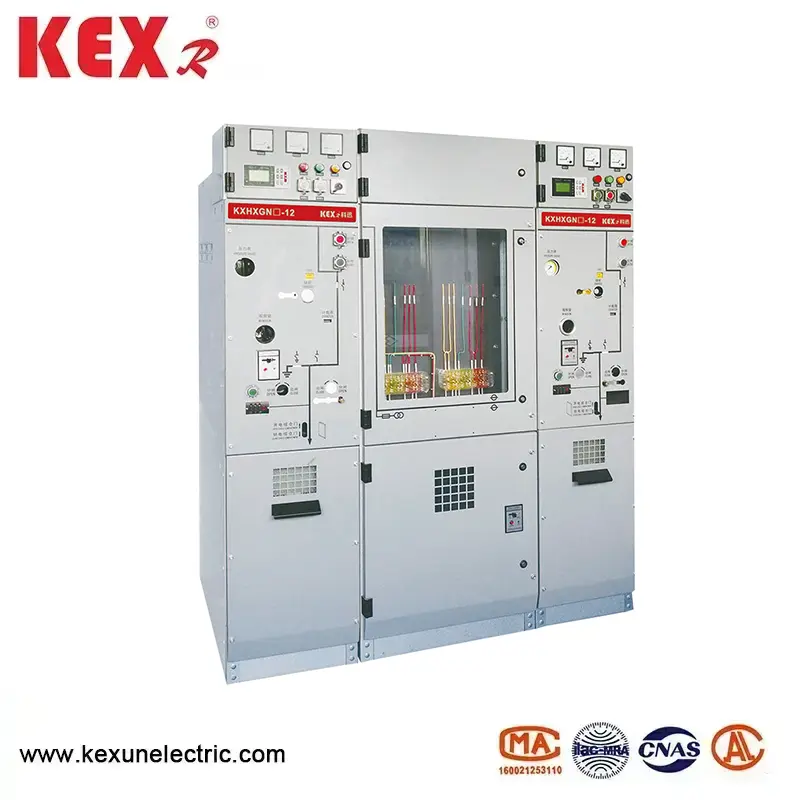

KXHXGN-12 typu AIS Switchgear produkovaný Kexr, dodavatelem přenosu a distribučního zařízení v Číně, je 12KV plyn-izolovaná síťová skříňka (C-GIS) s plynným plynným plynem (jako je suchý vzduch, dusík nebo smíšené plyn) jako izolační médium, které je vhodné pro napájení sítě, což je napájecí síť a zavírací síť a zavírací sítě distribuční sítě.
Model: KXHXGN-12
Značka ： Kexr

Odeslat dotaz

Popis výrobku

● Hlavní rys rozváděče AIS

(1) Výhody ochrany životního prostředí

◆ Bezplatné SFGA: AIS Switchgear přijímá suchý vzduch, dusík nebo nový plyn na ochranu životního prostředí (jako je G, Airplus® atd.), Který je v souladu s předpisy EU F-Gas a čínskou „dvojitým uhlíkovým“ politikou.

◆ Nízké emise uhlíku: Ve srovnání se sítí SF Ring Fing Chodinet se GWP (potenciál globálního oteplování) přibližuje nule.

(2) Strukturální design

◆ Modulární design: Swindgear Unit AIS příchozí linie, odchozí linka, měření a PT lze rozšířit.

◆ Uzavřená struktura: Úroveň ochrany AIS Swindgear dosáhne IP67, která je odolná proti prachu, odolné proti vlhkosti a kondenzaci vhodný pro drsné prostředí.

◆ Kompaktní velikost: šetří prostor než síťová skříňka AIS a je šetrnější k životnímu prostředí než tradiční SF₆ GIS.

(3) Inteligentní možnosti

Inteligentní monitorování (jako je DTU, měření online teploty, monitorování částečného vypouštění atd.) Lze vybrat pro podporu internetu věcí (IoT) a realizace vzdáleného provozu a údržby.

● Technické parametry rozváděče AIS

◆ Skříň jističe

Položka				Jednotka	Data
Jmenovité napětí				KV	12
Hodnocená frekvence				HZ	50
Hodnocená izolovaná úroveň	1 min pracovní frekvence vydrží Napětí		Narušit ， fáze fáze	KV	42
			Přerušení		48
	Osvětlení Impuls vydrží napětí （Peak）		Narušit ， fáze fáze	KV	75
			Přerušení		85
	1 min výkonové frekvence vydrží napětí pomocného/řídicího obvodu (na zem)			KV	2
Hodnocený proud				A	630
Hodnoceno krátkodobé odolat proudu （Virtuální hodnota）			Hlavní obvod/uzemňovací spínač	The	25/4 s
			Uzemňovací obvod	The	21.7/4s
Hodnocené vrchol odolává proudu			Hlavní obvod/uzemňovací spínač	The	63
			Uzemňovací obvod	The	54.5
Ohodnoceno proud a časy zkratky				Ka/čas	25/30
Hodnocený uzavírací proud zkratu (vrchol)				The	63
Hodnocení kabelového nabíjecího přestávky proudu				A	25
Ohodnocená provozní sekvence jističe O-0.3S-Co-180S-CO
Mechnický život		Jistič /odpojovač		Čas	10000/3000
IP titul		Uzavřená krabice			IP67
		Swichgear Shell			IP4X
Tlak plynu		Hladina nabíjení plynu (20 ℃, tlak měřidla)		MPA	0.02
		Hodnocení úrovně fukce plynu (20 ℃, tlak měřidla)		MPA	0
Specingový výkon,		Roční míra úniku		%/Rok	≤0,05

◆ Načítací přepínací skříň

Položka			Jednotka	Data
Jmenovité napětí			KV	12
Hodnocená frekvence			HZ	50
Hodnocená izolovaná úroveň	1 min pracovní frekvence vydrží Napětí		KV

	Osvětlení Impuls vydrží napětí （Peak）		KV

	1 min výkonové frekvence vydrží napětí pomocného/řídicího obvodu (na zem)		KV	2
Hodnocený proud			A	630
Hodnoceno krátkodobé odolat proudu （Virtuální hodnota）		Hlavní obvod/uzemňovací spínač	The	25/4 s
		Uzemňovací obvod	The	21.7/4s
Hodnocené vrchol odolává proudu		Hlavní obvod/uzemňovací spínač	The	63
		Uzemňovací obvod	The	54.5
Hodnocený uzavírací proud zkratu (vrchol)		Načíst spínač/uzemňovací spínač	The	63
Hodnocené aktivní zatížení přerušuje proud			A	630
Hodnocený proud přerušující uzavřenou smyčku			A	630
5% hodnoceno aktivní zatížení přerušující proud			A	31.5
Hodnocení kabelového nabíjecího přestávky proudu			A	10
Hodnocené doby aktivního zatížení			Čas	100
Rozbití proudu zemního poruchy			A/čas	31.5/10
Nabíjecí proud řádků a kabelů je odpojen za podmínky pozemní poruchy.			A/čas	17.4/10
Mechnický život	Jistič /odpojovač		A/čas	10000/3000
IP titul	Uzavřená krabice			IP67
	Swichgear Shell			IP4X
Tlak plynu	Hladina nabíjení plynu (20 ℃, tlak měřidla)		MPA	0.02
	Hodnocení úrovně fukce plynu (20 ℃, tlak měřidla)		MPA	0
Specingový výkon,	Roční míra úniku		%/Rok	≤0,05

● Implementační standard rozváděče AIS

◆ Běžné technické požadavky standardů GB/T 1022 pro vysokopěťové rozváděče a ovládací prvek. ◆ GB/T39063640,5KV AC kovové uzavřené a řídicí zařízení.

◆ GB/T1985 Vysoko-napěťový izolační spínač a uzemňovací spínač

◆ GB/T38043.6-40,5 kV AC vysoce napětí

◆ GB/T1984 Vysoko-napěťový střídavý jistič

◆ GB/T4208 IP kód úrovně ochrany shell

◆ GB/T7354 měření částečného vypouštění

◆ GB/T311.1 Izolační koordinace Část 1: Definice, principy a pravidla

● Pomocí podmínek rozváděče AIS

◆ Maximální teplota: +45 stupňů Celsia;

◆ Minimální teplota: -25 stupňů Celsia;

◆ Maximální teplota: (24hodinový průměr) +35 stupňů Celsia;

◆ Maximální průměrná relativní vlhkost (24 hodin 1: ≤ 95%; nadmořská výška: ≤ 1500 m; seismická kapacita: 8 stupňů;

◆ Ochrana Ochrana: Nabitá těsnění tělesné těsné IP67, Switch Cabinet Shell IP4X ；

◆ Okolní vzduch by neměl být zjevně znečištěn korozivním hořlavým plynem a vodní párou.

◆ Neexistuje žádné časté místo násilné vibrace a design tvrdosti pod drsnými částmi splňuje všechny druhy požadavků.

◆ Když se používá za normálních podmínek prostředí za GB/T3906, uživatel jedná s KEXR

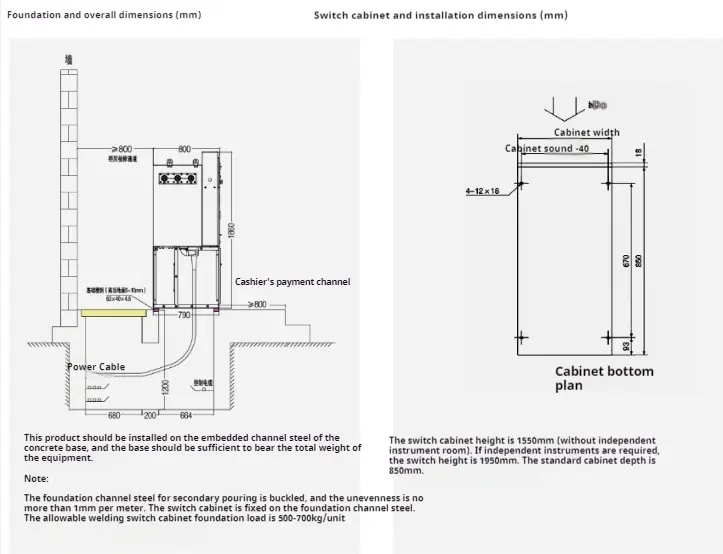

● Pokyny pro instalaci

Ais Switchgear
