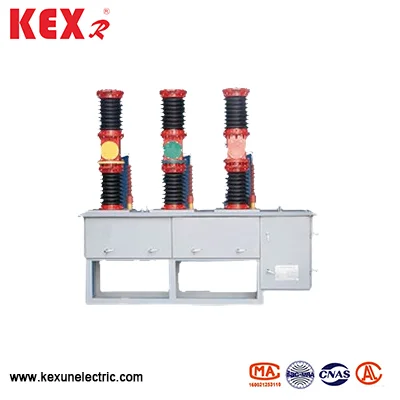

ZW7A Venkovní vysoce napětí AC VCB

ZW7A Outdoor s vysokým napětím AC VCB je jmenovité napětí 40,5 kV, které speciálně vyrábí Kexun v Čínské továrně. 50Hz třífázový proudový proudový transformátor externí distribuční zařízení, které je vhodné pro ochranu a kontrolu v rozvodně a distribučním systému průmyslových a těžebních podniků.
Model: ZW7A
Značka ： Kexr

Odeslat dotaz

Popis výrobku

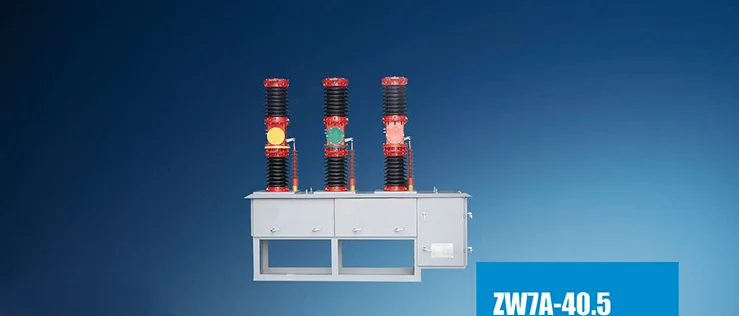

Zw7a Outdoor High Voltage Ac Vcb

● Význam modelu

ZW7A-40.5

W = typ venkovního typu

Z = jistič vakuového obvodu

7a = sériové číslo návrhu (zlepšení Číny 7. generace)

40,5 = jmenovité napětí (40,5 kV, odpovídající standardu IEC)

● Oblast aplikace

ZW7A Outdoor s vysokým napětím AC VCB není vhodný pouze pro ochranu a kontrolu v rozvodech a distribučních systémech průmyslových a těžebních podniků, ale také vhodný pro venkovské energetické sítě a místa s častými operacemi, zejména pro potřeby rekonstrukce městské a venkovské energie.

◆ Splňte standard

IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..

● Technické parametry venkovního napětí AC VCB ZW7A

Číslo	Položka		Jednotka	Data
1	Jmenovité napětí		KV	40.5
2	Hodnocená frekvence		HZ	1250，1600,2000
3	Hodnocený proud		A	20，25,31,5
4	Hodnocení zkratového rozbitého proudu		The	50,63,80
5	Hodnocené odolat proudu (vrchol)			20，25,31,5
6	Ohodnoceno krátkodobé odolat proudu			31.5
7	Hodnocený uzavírací proud zkratu			80
8	Jmenovitá provozní sekvence			O-0.3S-CO-180S-CO
9	Mechanický život		Čas	10000
10	Ohodnocené doba přerušení proudu zkratu		Čas	20
11	1 min pracovní frekvence vydrží napětí	(mokrý) fáze do fáze/půdy	KV	80
11	1 min pracovní frekvence vydrží napětí	(suchá) fáze do fáze/půdy	KV	95
12	Impuls osvětlení vydrží fázi napětí na fázi/půdu		KV	180
13	Přípustná tloušťka opotřebení dynamických a statických kontaktů		mm	3
14	Čistá hmotnost		KG	Asi 600
15	Kontaktní vzdálenost		mm	22 ± 2
16	Kontaktní tah kontaktu		mm	4 ± 1
17	Průměrná rychlost otevření		paní	1,3 ~ 1,8
18	Průměrná zavírací rychlost		paní	1,0 ~ 1,7
19	Kontaktní uzavření času odrazu		paní	≤ 3
20	Synchronizace třífázového otevírání a zavírání		paní	≤ 3
21	Odolnost proti hlavnímu obvodu		dítě	≤ 100
22	Uzavírací doba		paní	≤ 150
23	Doba otevření		paní	≤ 60
