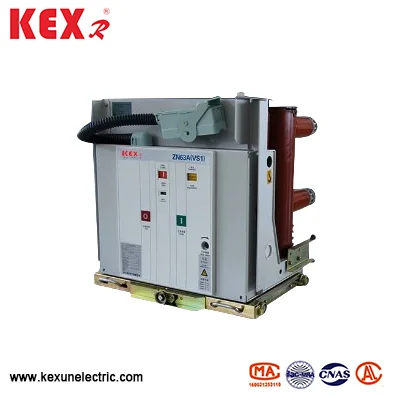

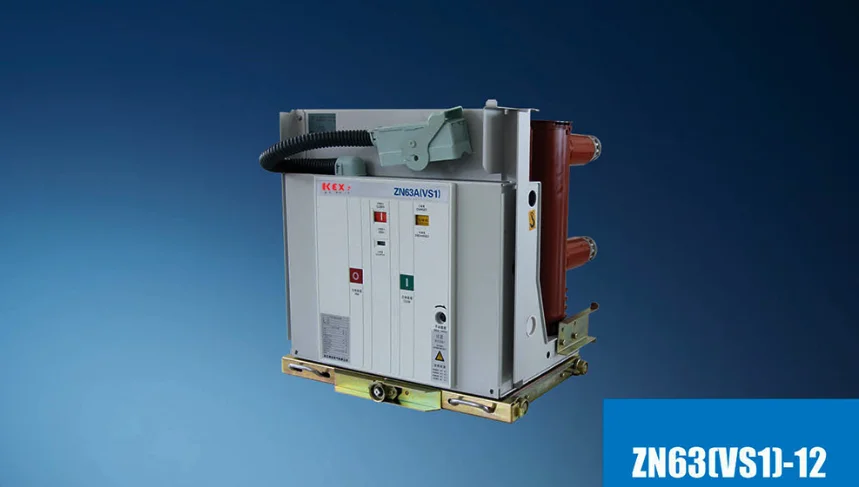

Zn63 VS1 vnitřní vysoký napětí VCB
Zn63 VS1 vnitřní vysokopěťové VCB produkované Kexun, známým výrobcem v Číně, je vhodné pro elektrická zařízení s jmenovitým napětím 12 kV a třífázového střídavého proudu 50 Hz a často se používá pro kontrolu a ochranu průmyslových a těžebních podniků, elektrárny, rozvody a elektrická zařízení.
Model: Zn63 vs1
Značka ： Kexr
Model: Zn63 vs1
Značka ： Kexr
● Funkce návrhu
ZN63 VS1 Vnitrosové napětí VCB přijímá integraci operačního mechanismu veterináře a tělesa jističe, který může být navržen jako pevná instalační jednotka nebo jednotku s kotoučem se speciálním pohonným mechanismem. Část hlavního obvodu může přijmout integrální uzavřený pól, aby realizoval miniaturizaci, vysokou spolehlivost a bez údržby jističe. Lze jej použít s KYN28A-12 (GZS) a dalším centrálním swintgear a lze jej také použít s pevným rozváděčem XGN.
● Pomocí podmínek
▶ .Ambient Teplota: Zn63 VS1 vnitřní vysokopěťové napětí VCB by mělo být provozováno při -10 ~ 40 ℃ (skladování a přeprava při -30 ℃ je povolena).
▶ Nadmořská výška: Zn63 VS1 vnitřní vysokopěťové napětí VCB by mělo být instalováno v nadmořské výšce menší než 1000 m.
▶ Relativní vlhkost: Denní průměrná hodnota není více než 95%, denní průměrná hodnota nasyceného tlaku páry není více než 2,2x10-MPA a měsíční průměrná hodnota není vyšší než 1,8x10-mPa
Poznámka ： Zn63 vs1 vnitřní vysoké napětí VCB musí pracovat na místě bez požáru, výbuchu, vážného znečištění, chemické koroze a násilných vibrací.
◆ Splňte standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Technické parametry Zn63 VS1 vnitřní vysoký napětí VCB
|
Položka |
Jednotka |
Data |
|||
|
Jmenovité napětí |
KV |
12 |
|||
|
Hodnocená izolovaná úroveň |
Hodnocení Lightning Impulse odolat napětí （Peak） |
KV |
75 |
||
|
Hodnocená frekvence |
1 min pracovní frekvence vydrží napětí |
42 |
|||
|
Hodnocený proud zkratku |
The |
20/25 |
31.5 |
40 |
|
|
Hodnocený proud |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Hodnocená tepelná stabilita proud （Virtuální hodnota） |
The |
20/25 |
31.5 |
40 |
|
|
Hodnocený dynamický stabilní proud （Peak） |
50/63 |
80 |
100 |
||
|
Hodnocené zkratkové závěrečné proud （Peak） |
50/63 |
80 |
100 |
||
|
Hodnocené doba zkratů |
Čas |
50 |
|||
|
Výkonová frekvence vydrží napětí sekundárního obvodu (1 min) |
V |
2000 |
|||
|
Jmenovitá provozní sekvence |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-Co-180S-Co |
|||||
|
Hodnocená doba tepelné stability |
S |
|
|||
|
Ohodnocené proud banky s jedním/back-to-back kondenzátoru |
A |
630/400 800/400 (40KA) |
|||
|
Mechanický život |
Čas |
10000 |
|||
