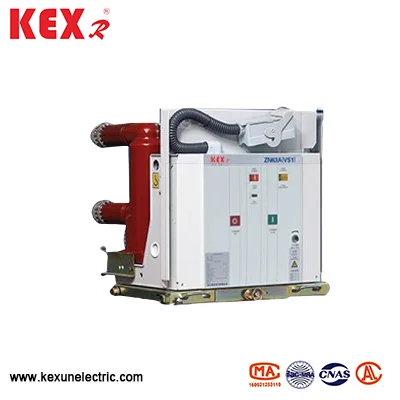

Pevný uzavřený vnitřní vysoký napěťový vakuový obvod
Pevný uzavřený vnitřní napěťový vakuový obvod pevný utěsněný vnitřní napětí přijímá pevnou izolační strukturu a používá technologii pokročilé epoxidové těsnění k organickému kombinování vakuového přerušení, hlavního obvodu a podpory izolace do integrovaného pevného těsnicího pólu. Tento design zásadně řeší problém s tolerancí prostředí environmentálního jističe vakuového obvodu a zvyšuje jej širší.
Model: VS1
Značka ： Kexr
Model: VS1
Značka ： Kexr
● Technické vlastnosti
Pevný utěsněný vnitřní napěťový vakuový obvod s pevným utěsněným vnitřním napětím přijímá technologii vakuového přerušení a epoxidového odlitku s dlouhým životem, aby byla zajištěna dlouhodobá stabilní provoz jističe. Současně elektronická regulační část typu VS1 pevné utěsněné vnitřní vysokopěťové vysavače vakuového obvodu přijímá plně elektronický design a inteligentní řídicí jednotku, která poskytuje vyšší údržbu a spolehlivost bez údržby a spolehlivost
● Použití podmínek typu VS1 pevné utěsněné vnitřní napěťové vysavače obvodu jističe
▶ Okolní teplotní rozsah: Teplotní prostorové prostory VS1 typu pevné utěsněné vnitřní napěťové vysavače vypínacího obvodu by mělo být -15 ~ 40 ℃ (skladování a přeprava při -30 ℃ je povoleno)
▶ Nadmořská výška: TYP VS1 pevný utěsněný vnitřní napěťový vakuový jistič
by měla být nainstalována méně než 1000 metrů.
▶ Relativní vlhkost: Denní průměr není více než 95%, měsíční průměr není více než 90%, denní průměr nasyceného tlaku páry není více než 2,2 x 10-3MPa a měsíční průměr není více než 1,8 x 10-3MPa.
▶ Intenzita zemětřesení: ≤ 8
POZNÁMKA ： VSITY TYPE STAVET Uzavřené vnitřní vnitřní napěťové vakuové obvodové jističe musí být instalovány na místě bez ohně, výbuchu, vážného znečištění, chemické koroze a násilných vibrací.
◆ Splňte standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ETC ..
● Technické parametry typu VS1 pevné utěsněné vnitřní vysokopěťové vakuové obvody jističe
|
Položka |
Jednotka |
Data |
|||
|
Jmenovité napětí |
KV |
12 |
|||
|
Hodnocená izolovaná úroveň |
Hodnocení Lightning Impulse odolat napětí （Peak） |
KV |
75 |
||
|
1 min pracovní provoz vydrží napětí |
42 |
||||
|
Hodnocení zkratového rozbitého proudu |
The |
20/25 |
31.5 |
40 |
|
|
Hodnocený proud |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 |
|||
|
Hodnocený proud tepelné stability (RMS) |
The
|
20/25 |
31.5 |
40 |
|
|
Hodnocený dynamický stabilní proud (vrchol) |
63 |
80 |
100 |
||
|
Hodnocený zkratový závěr (vrchol) |
63 |
80 |
100 |
||
|
Ohodnocené časy zlomu zkratu |
Čas |
50 |
|||
|
Výkonová frekvence vydrží napětí sekundárního obvodu (1 min) |
V |
2000 |
|||
|
Jmenovitá provozní sekvence |
|
0-0,3S-Co-180S-Co |
|||
|
0-180S-Co-180S-Co |
|||||
|
Ohodnocená doba tepelné stability |
S |
4 |
|||
|
Hodnocené jednorázové/hodnocené kondenzátor proud |
A |
630/400 800/400 (40KA) |
|||
|
Mechanický život |
Čas |
10000 |
|||
