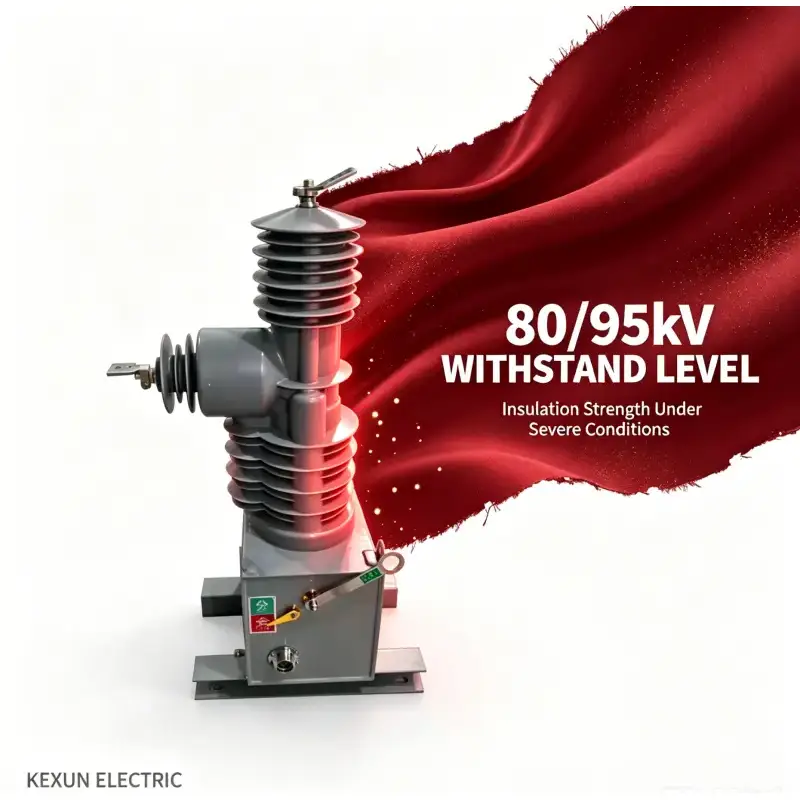

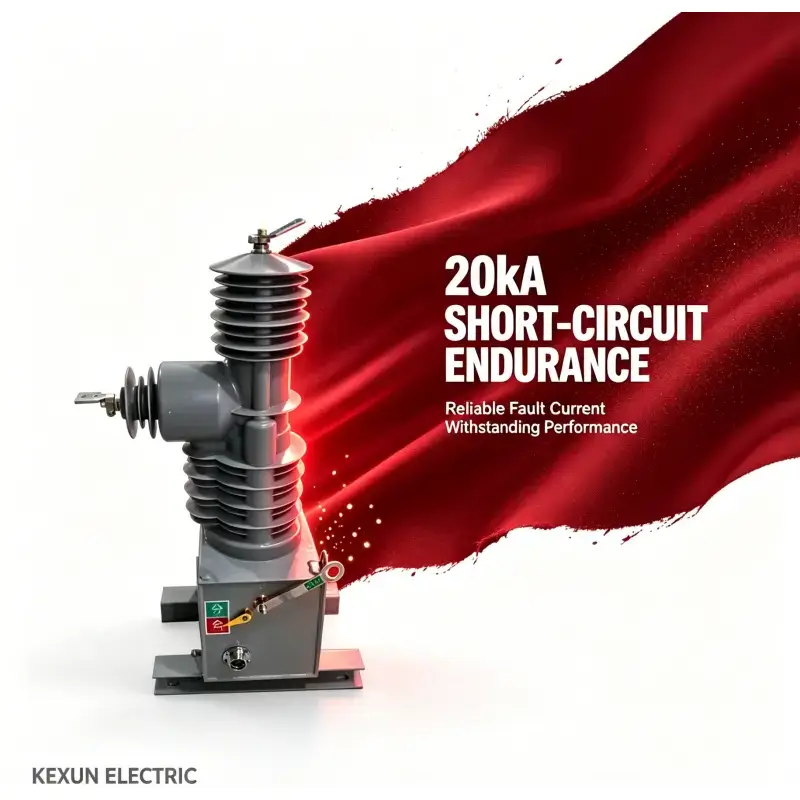

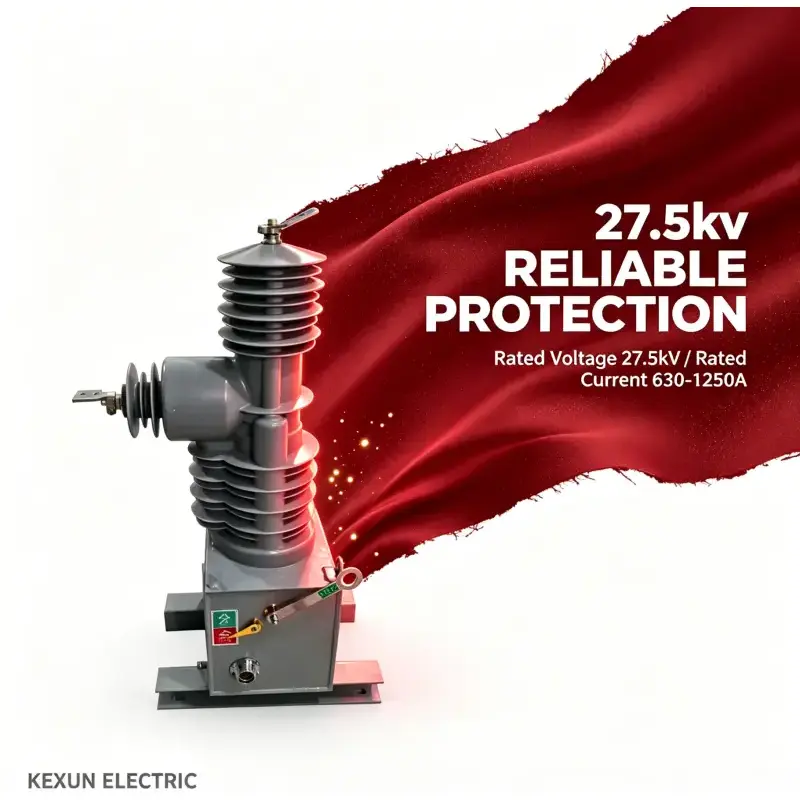

Venkovní vysoké napětí Vcb

Vlastnosti produktu

Extrémně vysoká spolehlivost

Zcela bezúdržbový po celou dobu životnosti.

Vysoká mechanická životnost a elektrická životnost.

Malé rozměry, nízká hmotnost a snadná instalace

 Se standardní ochranou relé a funkcí rychlého automatického opětovného zapnutí.

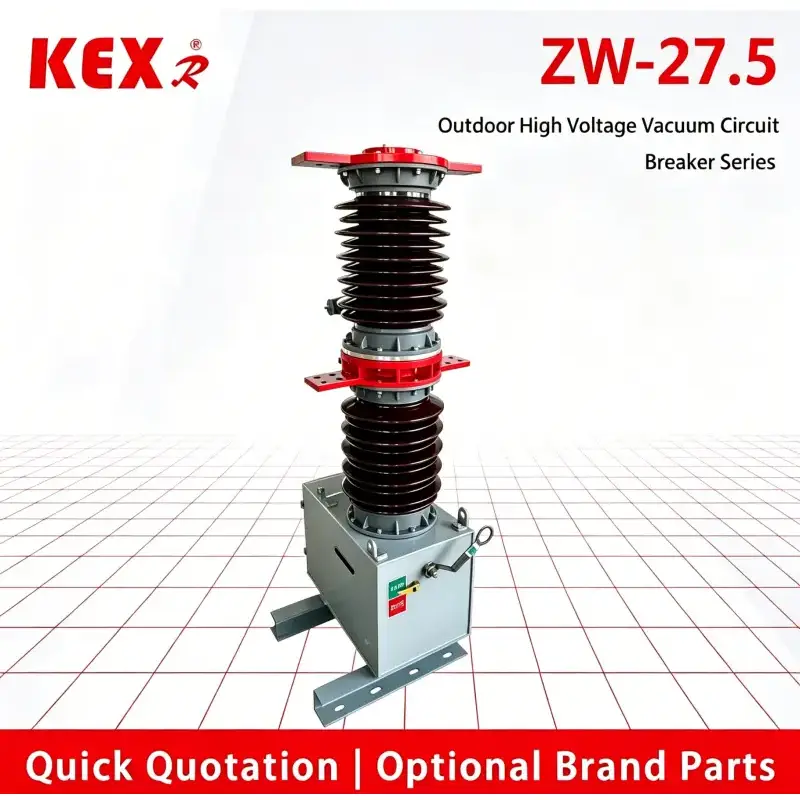

Použití podmínek typu  ZW7-27.5  Venkovní vysokonapěťový vcb

¨ Teplota:-30℃～60℃；

¨ Nadmořská výška: méně než 2000 m

¨ Rychlost větru:≤34 m/s；

¨ Stupeň znečištění:Ⅳ级；

¨ Skladovací teplota：-40℃～85℃.

Hlavní technický parametr vcb

Hlavní mechanické parametry jističe

Konstrukce a princip činnosti jističe

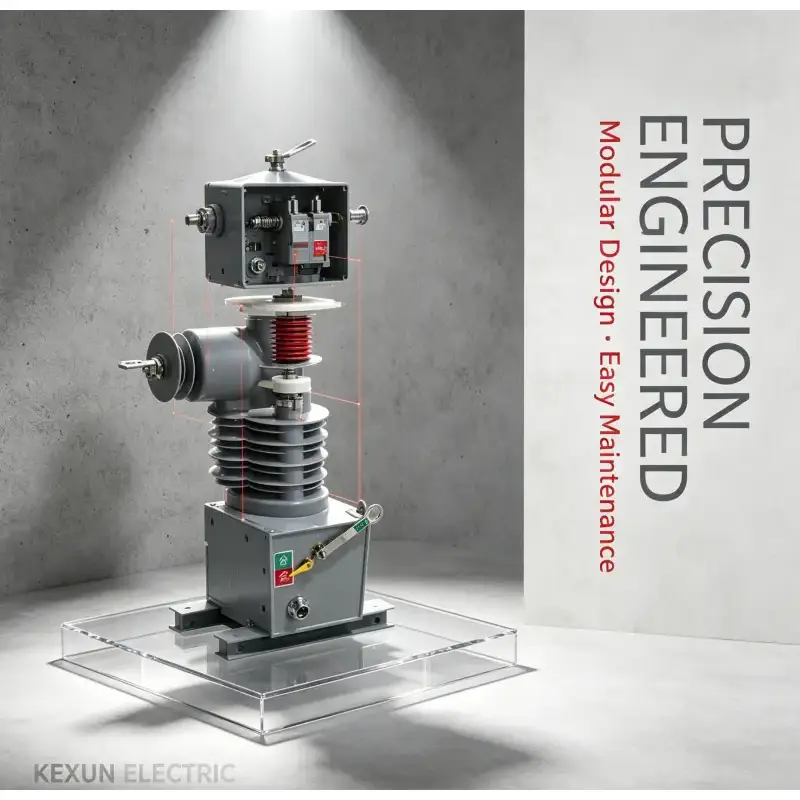

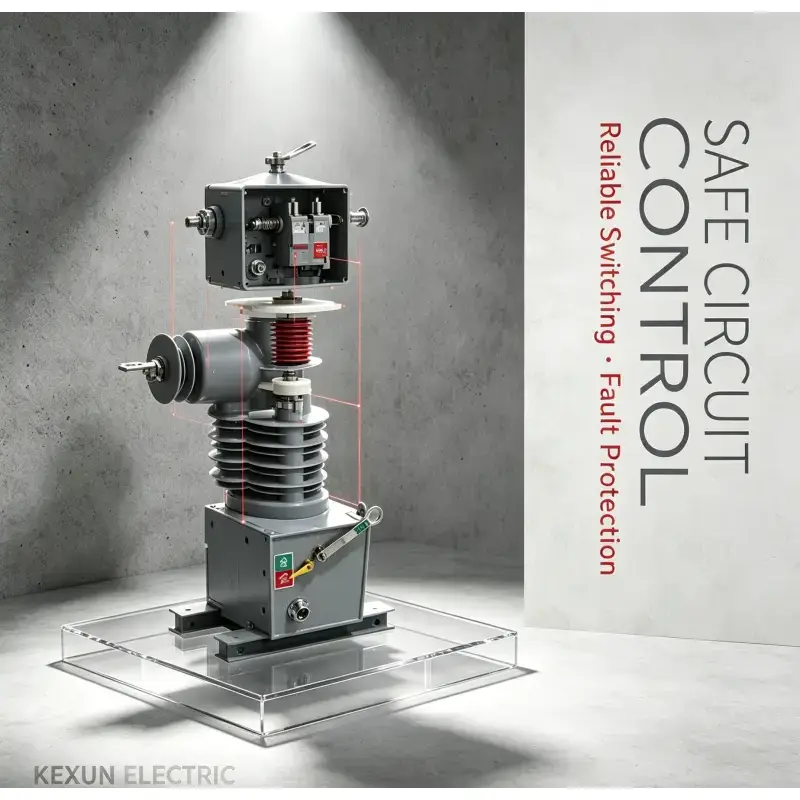

ZW7-27.5 Venkovní vysokonapěťový vcb se skládá hlavně z integrovaného utěsněného pólu, proudového transformátoru, pružinového ovládacího mechanismu a skříně. Tento typ jističe je miniaturizovaný. Zároveň je vybavena zařízením pro ruční nouzové odbrzdění. Proudový transformátor lze vybrat podle potřeb uživatele.

Ovládání vysokonapěťového vcb ZW7-27.5 Outdoor je doplněno inteligentní řídicí jednotkou. Zapínání a vypínání spínače lze realizovat lokálně a lze jej ovládat i vzdáleně přes komunikační rozhraní. Do řídicího centra lze přenášet i další informace o jističi a komunikačním kanálem může být kabel, optické vlákno, GPRS/CDMA, GSM atd. Ovládání ZW7-27.5 Outdoor vcb vysokého napětí je doplněno inteligentní řídicí jednotkou. Zapínání a vypínání spínače lze realizovat lokálně a lze jej ovládat i vzdáleně přes komunikační rozhraní. Do řídicího centra lze přenášet i další informace o jističi a komunikačním kanálem může být kabel, optické vlákno, GPRS/CDMA, GSM atd.

Inteligentní řídicí jednotka je instalována v blízkosti jističe a propojena s jističem ovládacím kabelem. Napájení inteligentní řídicí jednotky je rozděleno na hlavní zdroj a záložní zdroj. Hlavní napájení je AC nebo DC 220V, které je získáváno vysokonapěťovým vedením přes PT. Záložní napájení zajišťuje baterie (instalovaná ve skříni inteligentní řídicí jednotky). Při normální práci hlavní zdroj nabíjí záložní zdroj; Při ztrátě hlavního napájení může záložní zdroj ještě dokončit ovládání jističe a dalších operací v řídící jednotce. Záložní zdroj (při plném zatížení) dokáže udržet celý stroj v provozu po dobu minimálně 48 hodin.

Ovládací mechanismus jističe je vybaven ruční rukojetí nouzového vypnutí pro nouzové vypnutí při poruše řídicího systému nebo napájení.

2.1 Funkční princip a postup jističe

2.1.1 Princip zhášení oblouku:

ZW37-27.5 Venkovní vysokonapěťový vcb využívá vakuové zhášedlo s vakuem jako zhášecím a izolačním médiem oblouku, které má extrémně vysoký stupeň vakua. Když jsou pohyblivé a statické kontakty vypnuty elektřinou působením ovládacího mechanismu, vytvoří se mezi kontakty vakuový oblouk. Současně, díky speciální struktuře kontaktů, bude v mezeře mezi kontakty generováno také vhodné podélné magnetické pole, které podpoří, že vakuový oblouk zůstane difúzní a oblouk bude rovnoměrně rozložen na kontaktní ploše, aby hořel, aby se udrželo nízké napětí oblouku. Když proud přirozeně překročí nulu, zbytkové ionty, elektrony a kovové páry mohou být kombinovány nebo kondenzovány na kontaktním povrchu a štítu v řádu mikrosekund. Protože se k ovládání vakuového oblouku používá podélné magnetické pole, má vakuový vypínač silnou a stabilní schopnost přerušit proud.

2.1.2 Úložiště:

Energie otevírání a zavírání vysokonapěťového vcb ZW7-27.5 Outdoor je uložena ve vysokém výkonu a instalována v krabici inteligentní řídicí jednotky. Při otevírání a zavírání. Zajištěno hlavním napájecím zdrojem nebo záložním napájecím zdrojem řídicí jednotky, doba nabíjení není delší než 10 s a chyba napětí kondenzátoru je ≤1V.。

2.1.3 Zavření：Stiskněte lokálně zapínací tlačítko na inteligentní řídicí jednotce nebo aktivujte spínací cívku ovládacího mechanismu zapínáním na dálku tak, aby železné jádro pohánělo pohyblivý kontakt jističe, aby se zapnul zadanou rychlostí. Když se usoudí, že jistič je v poloze sepnutí, řídicí smyčka automaticky vypne napájení zapínací cívky. V tomto okamžiku je železné jádro udržováno na uzavírací straně díky působení permanentního magnetu. Po vypnutí zapínací cívky dokáže nejen překonat reakční sílu kontaktní pružiny jističe, ale má i uzavírací samodržící sílu, takže jistič lze spolehlivě udržet v zapínací poloze.

2.1.4 Otevření：Stiskněte lokálně vypínací tlačítko na inteligentní řídicí jednotce nebo aktivujte vypínací cívku ovládacího mechanismu vypínáním na dálku tak, abyste překonali samodržnou sílu permanentního magnetu na zavírací straně a přiměli vypínací pružinu přitáhnout železné jádro, aby se pohyblivý kontakt jističe vypnul při zadané rychlosti. Když se usoudí, že jistič je ve vypnuté poloze, řídicí smyčka automaticky vypne napájení vypínací cívky a v tomto okamžiku je železné jádro drženo na straně vypínání vlivem tažné síly vypínací pružiny, takže jistič je spolehlivě držen ve vypnuté poloze.

2.1.5 Ruční nouzové otevření brzdy:

Když je jistič v poloze sepnuto, podržte stisknuté tlačítko ručního vypnutí jističe pomocí izolační ovládací tyče a stáhněte jej dolů a jistič se může vypnout určitou rychlostí, což může zajistit, že jistič spolehlivě vypne jmenovitý zatěžovací proud.
