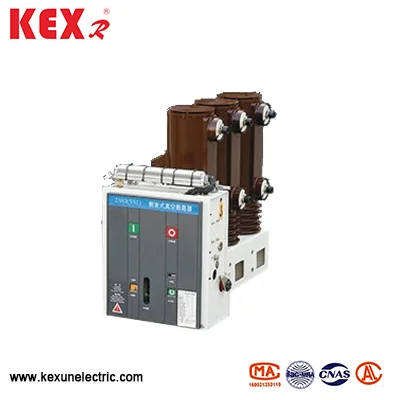

Boční namontovaný vnitřní vysoký napěťový vakuový jistič
Boční namontovaný vnitřní vysoký napěťový vakuový obvod, který produkoval čínskou továrnu Kexun, se používá hlavně pro obvody pro ochranu a kontrolu. Je vhodný pro místa s jmenovitým napětím 12 kV a frekvence 50 Hz, kde je vyžadován častý provoz nebo přerušení proudu. Lze jej nainstalovat do pevného rozváděče nebo použít samostatně.
Model: VS1
Značka ： Kexr
Model: VS1
Značka ： Kexr
● Strukturální charakteristiky vnitřního napěťového vysavače s vysokým napětím na boku
▶ Boční provozní mechanismus
▶ Epoxidová pryskyřice izolovaný pól
▶ Jarní operační systém bez výletů
▶ Ukončení předního/zadního kabelu
● Vnitřní napěťový vysoký napěťový vakuový jistič s přibližně namontovaným na boku pomocí podmínek
▶ Rozsah teplotních okolních okolních: Vnitřní napěťový vysoký napěťový obvod s vysokým napětím by měl být -15 ~ 40 ℃
▶ Nadmořská výška: Boční namontovaný vnitřní vysoký napěťový vakuový obvod by měl být instalován méně než 1000 metrů.
▶ Relativní vlhkost: Denní průměr není více než 95%, měsíční průměr není více než 90%, denní průměr nasyceného tlaku páry není více než 2,2 x 10-3MPa a měsíční průměr není více než 1,8 x 10-3MPa.
▶ Intenzita zemětřesení: Méně než 8 stupňů
▶ Místa bez požáru, výbuchu, vážného znečištění, chemické koroze a závažné vibrace.
● Technické parametry bočního vysavače s vysokým napětím na boku
|
Položka |
Jednotka |
Data |
||||
|
Jmenovité napětí |
KV |
12 |
||||
|
Hodnocený proud |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Hodnocený proud zkratku |
The |
20 |
25 |
31.5 |
||
|
Hodnocený uzavírací proud zkratu |
The |
50 |
63 |
80 |
||
|
Hodnocené vrchol odolává proudu |
The |
50 |
63 |
80 |
||
|
4S zkrat odolává proudu （Peak） |
The |
20 |
25 |
31.5 |
||
|
Hodnocená izolovaná úroveň |
Pracovní vysílání napětí |
KV |
42 （48） |
|||
|
Impact odolný napětí |
75 （85） |
|||||
|
Jmenovitá provozní sekvence |
|
Break-0.3s-Close-180s-Close |
||||
|
Mechanický život |
Čas |
10000 |
||||
|
Hodnocené přerušení proudu zkratu |
Čas |
50 |
||||
|
Jmenovité otevírací napětí provozního mechanismu （DC） |
V |
110,220 |
||||
|
Kontaktní terminálová vzdálenost |
mm |
11 ± 1 |
||||
|
Overtravel (kontaktní pružina délka komprese) |
mm |
35 ± 0,5 |
||||
|
Třífázové oddělení a čas zavírání |
paní |
≤2 |
||||
|
Kontaktní uzavření času odrazu |
paní |
≤2 |
||||
|
Průměrná rychlost otevření |
paní |
1,1 ± 0,2 |
||||
|
Průměrná zavírací rychlost |
paní |
0,6 ± 0,2 |
||||
|
Doba otevření |
Maximální provozní napětí |
s |
≤0,05 |
|||
|
Min provozní napětí |
≤0,08 |
|||||
|
Uzavírací doba |
s |
0.1 |
||||
|
Přípustná tloušťka akumulace opotřebení dynamických a statických kontaktů |
mm |
3 |
||||
Hot Tags: Boční namontovaný vnitřní vysoký napěťový vakuový jistič
