Třípólový vakuový jistič

Typ ZW7-40.5 Třípólový vakuový vypínač Vlastnosti produktu

Extrémně vysoká spolehlivost

Zcela bezúdržbový po celou dobu životnosti.

Má vysokou mechanickou životnost a elektrickou životnost.

Celý stroj je malých rozměrů, lehký a snadno se instaluje.

1.1 Použití podmínek typu ZW7-40.5 Třípólový  vcb

¨ Okolní teplota；-30℃～60℃；

¨ Výška： méně než 3000 m；

¨ Rychlost větru:≤34 m/s；

¨ Vibrace nebo zemní pohyb z vnějšku rozváděče a ovládacího zařízení lze ignorovat.；

¨ Stupeň znečištění：Ⅳ；

¨ Skladovací teplota：-40℃～85℃.

1.2 Technický parametr typu ZW7-40.5 Třípólový  vcb

Hlavní technický parametr jističe

Hlavní mechanické parametry jističe

Konstrukce a princip činnosti jističe

ZW7-40.5 Třípólový vakuový jistič se skládá převážně z integrovaného magnetického pólu, proudového transformátoru, ovládacího mechanismu a skříně. Tento typ jističe je miniaturizovaný a jeho plášť je vyroben z kvalitní nerezové krabičky. Proudový transformátor lze vybrat podle potřeb uživatele.

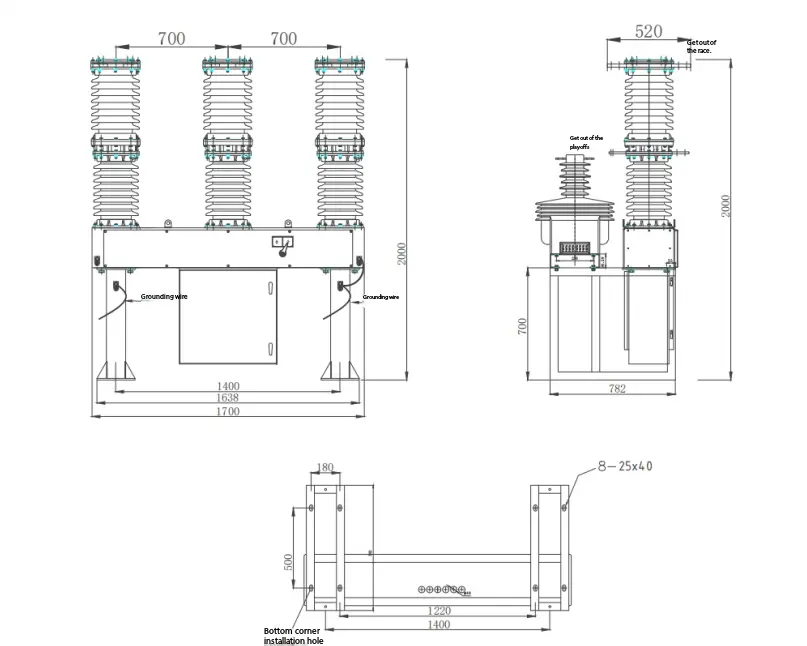

Obrysový výkres ZW7-40,5/jistič

ZW7-40.5 Třípólový vakuový jistič a jeho inteligentní ovládací kombinace. Zapínání a vypínání spínače lze realizovat lokálně a lze jej ovládat i vzdáleně přes komunikační rozhraní. Do řídicího centra lze přenášet i další informace o jističi a komunikačním kanálem může být kabel, optické vlákno, GPRS/CDMA, GSM atd.

Princip činnosti jističe

3.1 Princip zhášení oblouku:

ZW7-40.5 Třípólový vakuový vypínač využívá vakuové zhášedlo a vakuum se používá jako zhášecí a izolační médium, které má extrémně vysoký stupeň vakua. Když jsou pohyblivé a statické kontakty vypnuty elektřinou působením ovládacího mechanismu, vytvoří se mezi kontakty vakuový oblouk. Současně, díky speciální struktuře kontaktů, bude v mezeře mezi kontakty generováno také vhodné podélné magnetické pole, které podpoří, že vakuový oblouk zůstane difúzní a oblouk bude rovnoměrně rozložen na kontaktní ploše, aby hořel, aby se udrželo nízké napětí oblouku. Když proud přirozeně překročí nulu, zbytkové ionty, elektrony a kovové páry mohou být kombinovány nebo kondenzovány na kontaktním povrchu a štítu v řádu mikrosekund. Protože se k ovládání vakuového oblouku používá podélné magnetické pole, má vakuový vypínač silnou a stabilní schopnost přerušit proud.

3.2 Akumulace elektrické energie: Motor působí výstupní točivý moment na pastorek mechanismu a přenáší jej na velké řetězové kolo na vřetenu, čímž pohání rameno kliky do otáčení a zavírací pružina ukládá energii. Když šroub na rameni kliky stiskne spínač pojezdu, napájení motoru se přeruší a akumulace energie pružiny je dokončena.

3.3 Manuální ukládání energie: Výstupní hřídel tohoto otočného mechanismu přenáší točivý moment na velké ozubené kolo, které je plně v záběru s malým ozubeným kolem přes pastorek na výstupním hřídeli, čímž pohání rameno kliky do otáčení, takže uzavírací pružina může ukládat energii.

3,4O  operace zavíracího elektromagnetu: poté, co mechanismus přijme zavírací signál, pohybující se železné jádro zavíracího elektromagnetu se posune nahoru, zatlačením páky zavírání se posune nahoru, takže se zavírací polovina hřídele otáčí proti směru hodinových ručiček. Uvolněte omezení na uzavírací západce. Současně se zavírací západka otáčí proti směru hodinových ručiček pod tlakem válečku a uvolňuje údržbu akumulace energie. Vačka na hlavní hřídeli vytváří rázovou sílu v důsledku kontrakční síly zavírací pružiny a naráží na vahadlo na hřídeli ručního zásobníku energie (tedy na výstupní hřídel), která je přenášena do spínače přes ojnici, čímž je zavírání dokončeno.

3.5 Ruční provoz: Když se řadicí vidlice nainstalovaná na uzavírací polovině hřídele otáčí proti směru hodinových ručiček, pohání uzavírací poloosu tak, aby se otáčela proti směru hodinových ručiček. Tak, aby se dosáhlo stejného účinku jako operace uzavíracího elektromagnetu.

3.6 Operace opětovného zavírání: poté, co mechanismus uvolní energii akumulační pružiny, dokončí operaci zavírání. V zavřeném stavu mechanismus opět provede operaci akumulace energie. Po dokončení operace akumulace energie je mechanismus v uzavřeném stavu akumulace energie a jakmile je přijat správný signál, může mechanismus provést operaci automatického opětovného uzavření.。

3.7 Fungování elektromagnetu odbrzdění: Poté, co mechanismus přijme signál odbrzdění, pohybující se jádro elektromagnetu odbrzdění se posune nahoru, zatlačením na uvolňovací páku se posune nahoru, takže se uvolňovací osa otáčí proti směru hodinových ručiček. Uvolněte pojistku na uvolňovací západce brzdy. Současně se západka uvolnění brzdy otáčí proti směru hodinových ručiček pod tlakem válečku a vahadlo se otáčí proti směru hodinových ručiček v důsledku tahu některých brzdových pružin ve spínači, čímž je dokončena operace uvolnění brzdy.

3.8 Ruční provoz: Když se vidlice namontovaná na poloosu brzdy otáčí proti směru hodinových ručiček, pohání poloosu brzdy tak, aby se otáčela proti směru hodinových ručiček, čímž se dosáhne stejného účinku jako činnost elektromagnetu brzdy.3.8 Ruční provoz: Když se vidlice namontovaná na poloose brzdy otáčí proti směru hodinových ručiček, pohání poloosu brzdy tak, aby se otáčela proti směru hodinových ručiček, čímž má stejný účinek jako elektromagnet brzdy.

3.9 Provoz nadproudové spouště: když nadproudová cívka nadproudové spouště projde stanoveným vybavovacím proudem, elektromagnet zareaguje a tlačná tyč zatlačí vypínací páku. Otočte poloviční hřídel proti směru hodinových ručiček, uvolněte omezení na západce brzdy, čímž se dosáhne stejného efektu jako při činnosti elektromagnetu brzdy, a dokončete nadproudové vypínání jističe.

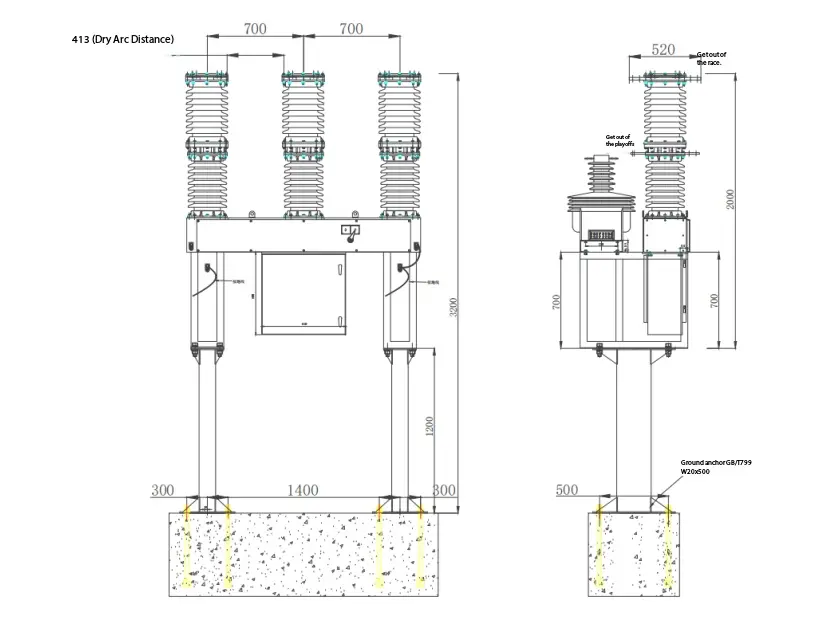

Třípólový vakuový jističInstalační schéma
