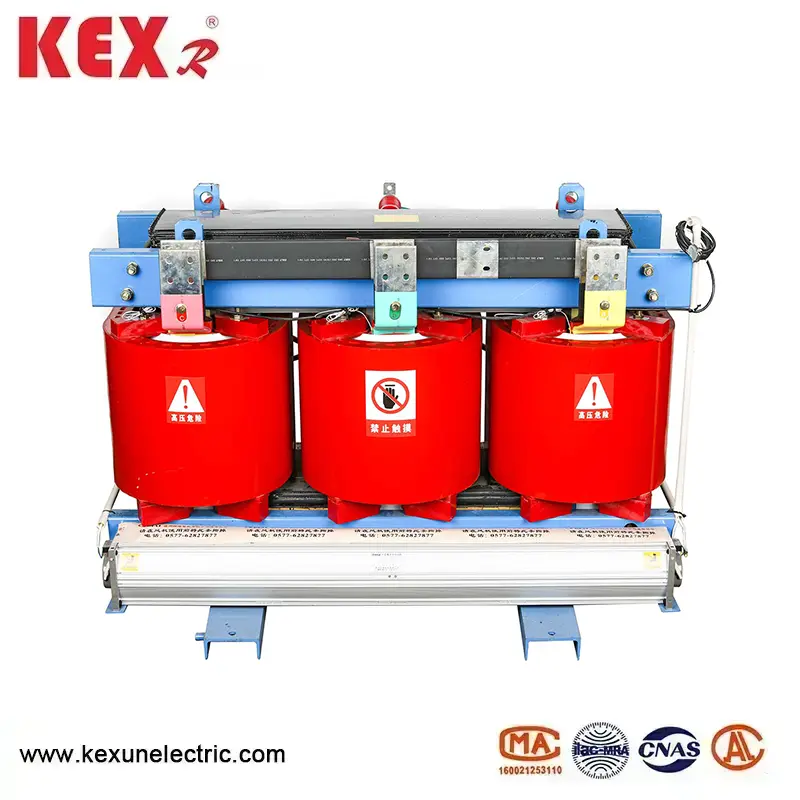

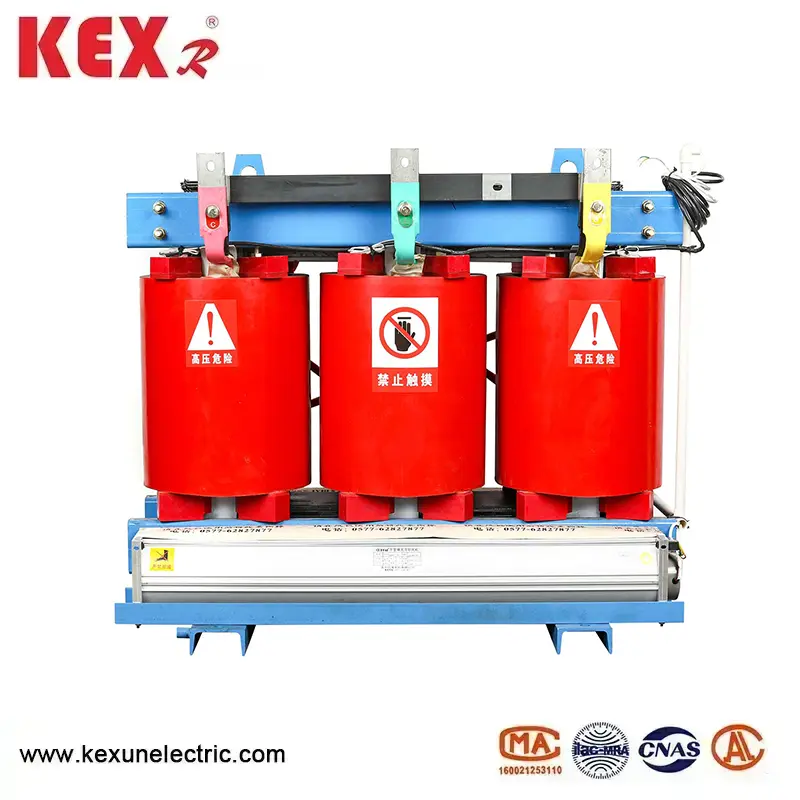

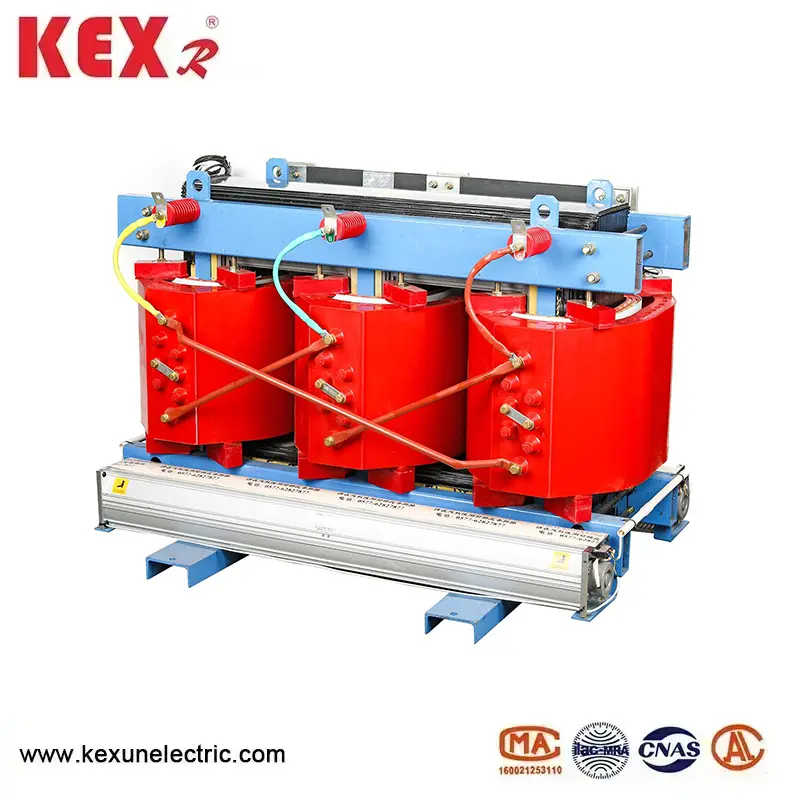

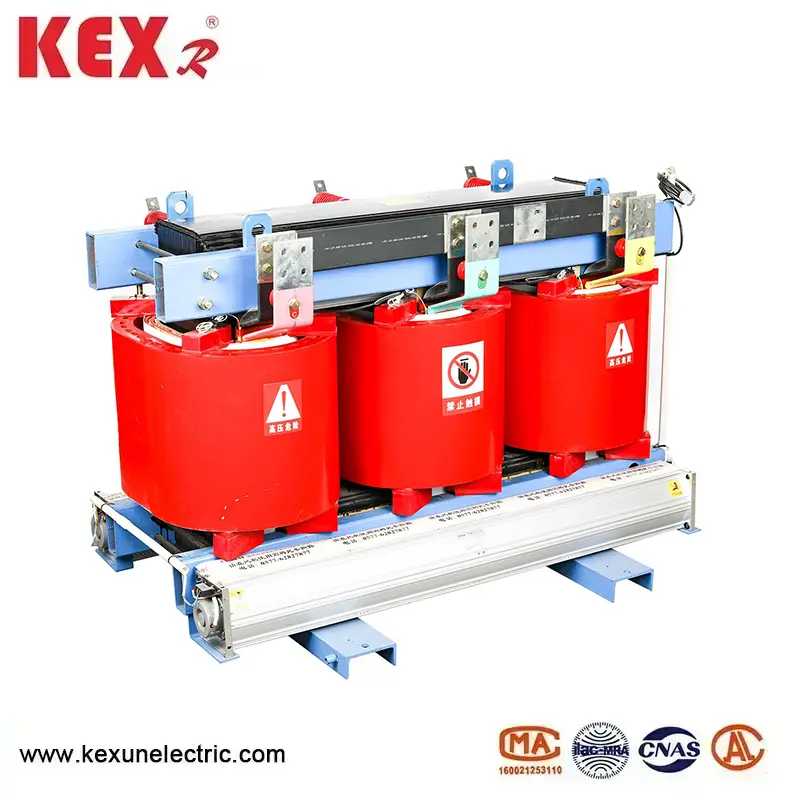

Pryskyřice izolovaný transformátor suchého typu

● Komponenty transformátoru typu typu SCB10 typu Izolovaného typu suchého typu

◆ Core of Resin izolovaného transformátoru typu suchého typu

Železné jádro je vyrobeno z dovážených vysoce kvalitních listů křemíkových ocelových listů válcovaných za studena s plně nakloněnou kloubní strukturou. Sloupec jádra je svázán s netkanou lepicí páskou F-stupeň a povrch železa je zapouzdřen epoxidovou pryskyřicí, aby se snížila ztráta bez zatížení, proud bez zatížení a šum železa, svorky a upevňovací prvky podstoupily speciální povrchovou úpravu, aby se dále zlepšila kvalita vzhledu.

◆ Vinutí nízkého napětí

Nízkonapěťová vinutí transformátoru suchého typu pryskyřice přijímá fóliovou strukturu, která řeší problém axiálního úhlu šroubovice při použití vinutí drátu, čímž se zatáčky vyvážejí. Zároveň cívka přijímá axiální chladicí vzduchový potrubí a zvyšuje schopnost rozptylu tepla. Mezi klikatými vrstvami se používá prepreg epoxidové pryskyřice a celek je vyléčen a vytvořen.

◆ VÍCE VÍCE VÍCE VÍTĚZÍ PŘEDMĚNY SCB10 Pryskyřice Izolovaného transformátoru suchého typu

High-reage vinutí je vakuové odlitky s epoxidovou pryskyřicí s plnivami, což výrazně snižuje lokální výtok a zlepšuje elektrickou sílu cívky. Vnitřní a vnější stěny vinutí jsou uloženy u desek ze skleněných vláken, zvyšují mechanickou sílu cívky a zlepšují schopnost produktu odolat náhlým zkratovým obvodům, COLL nikdy praskne.

◆ Výrobní proces

Cívka pryskyřice typu SCB10 izolovaná transformátorem suchého typu je navinutá na vysoce přesném vinutí stroje a nízkonapěťové vinutí přijímá strukturu vinutí fólie. Když je transformátorová kapacita velká, je tu ventilační potrubí. Po dokončení vinutí se provádí vakuové sušení a celý proces nalévání a vytvrzování je zcela provozován podle požadavků na proces, všechny procesy musí být přísně monitorovány a upraveny podle situace. Precision výrobní proces nalévání zajišťuje, že cívka nemá žádné bubliny nebo dutiny, což má za následek vysoce kvalitní provoz transformátoru.

◆ Systém řízení teploty a systém chlazení vzduchu

Přijímá se ventilátor chladicího chladicího ventilátoru z křížového toku, který má vlastnosti nízkého hluku, vysokého tlaku vzduchu a krásného vzhledu, což zvyšuje přetížení kapacity typu SCB10 typu pryskyřice izolovaného transformátoru suchého typu.

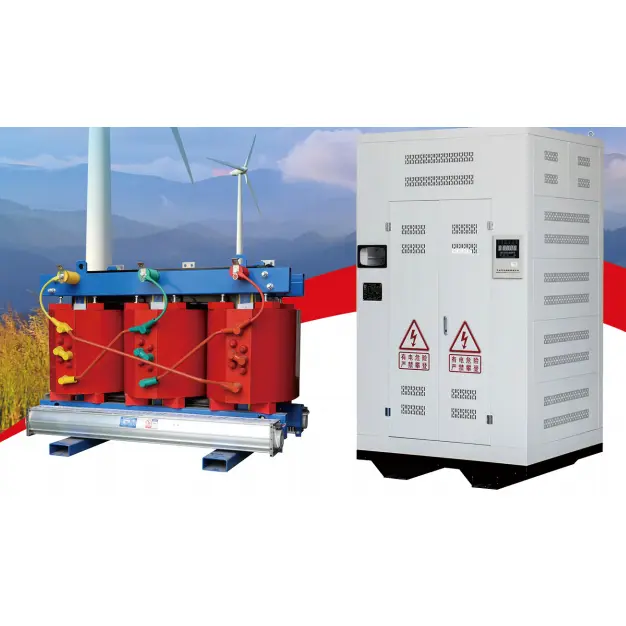

◆ Chraňte pouzdro a výstupní přípojník

Ochranná skořepina poskytuje další bezpečnostní ochranu pro transformátor, s hladinami ochrany IP20, LP23 atd., Materiál skořepiny zahrnuje ocelovou desku s válcovanou studenou, desku z nerezové oceli atd. Pro uživatele, kteří si mohou vybírat, odchozí čáry s nízkým napětím používají standardní přípojnice, lze použít boční i horní odchozí linky a pro uživatele lze použít také speciální odchozí metody.

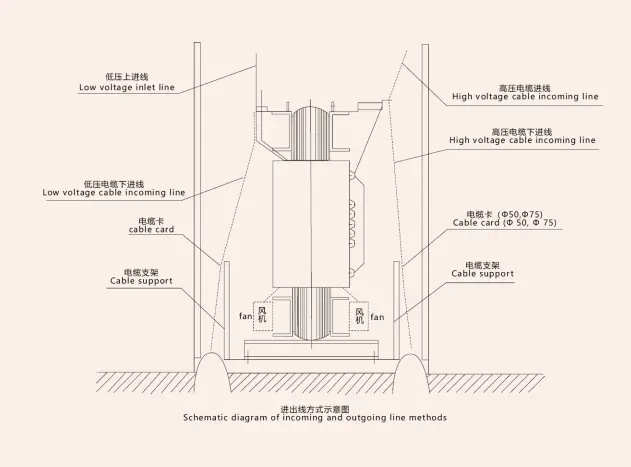

◆ Metoda odchozí linky transformátoru

Konvenční odchozí linky, standardní uzavřené přípojnice a standardní boční odchozí linky lze vyrobit podle různých formulářů rozhraní a speciální odchozí metody mohou být také navrženy podle požadavků uživatelů.

◆ Související standardy a parametry

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Hodnocené vysoké napětí: 10 (11,10,5,6,6,3,6) KV

Hodnocené nízké napětí: 0,4 kV

Skupina připojení: dyn11 nebo yyno

Rozsah klepnutí na vysoké napětí: + 5 nebo + 2x2,5%

Úroveň izolace: LL75AC35/LI0AC5

Frekvence: 50 Hz

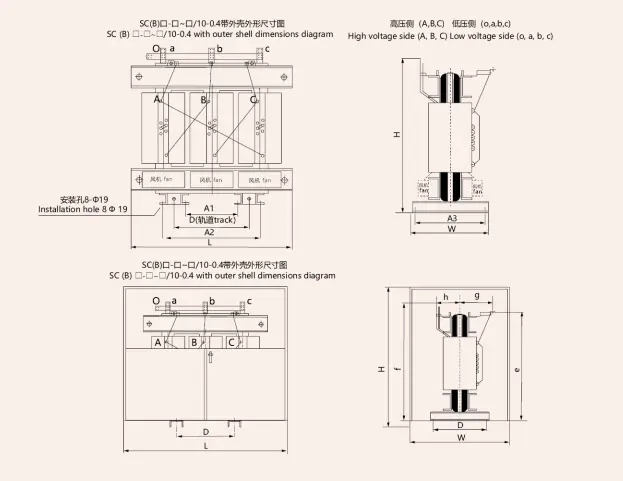

◆ Rozměr vzhledu a instalace typu SCB10 Izolovaného transformátoru suchého typu

◆ Technické parametry 10 kV typu SCB10 Izolovaného transformátoru suchého typu
