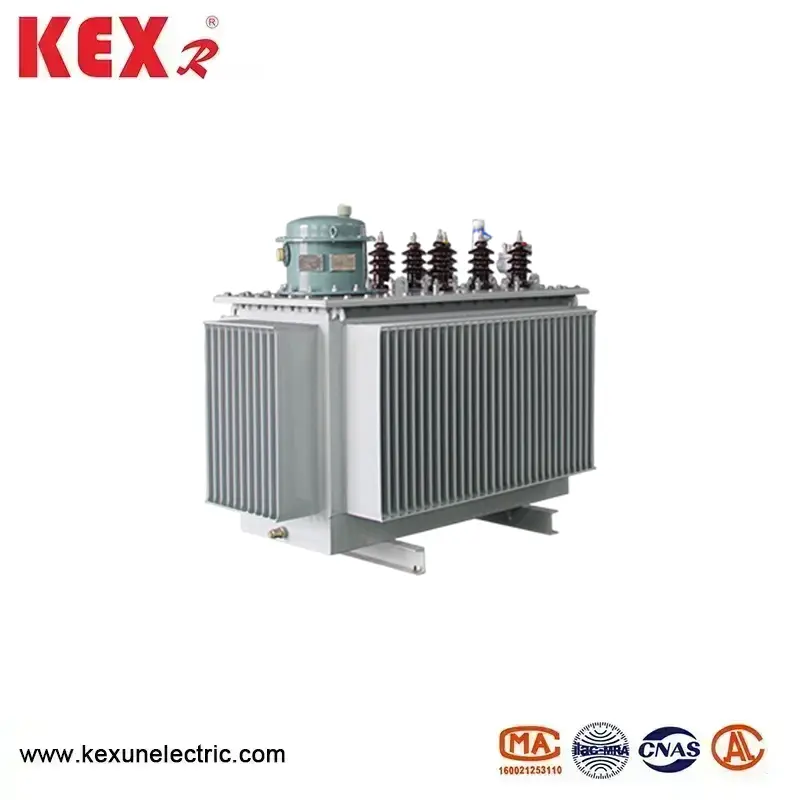

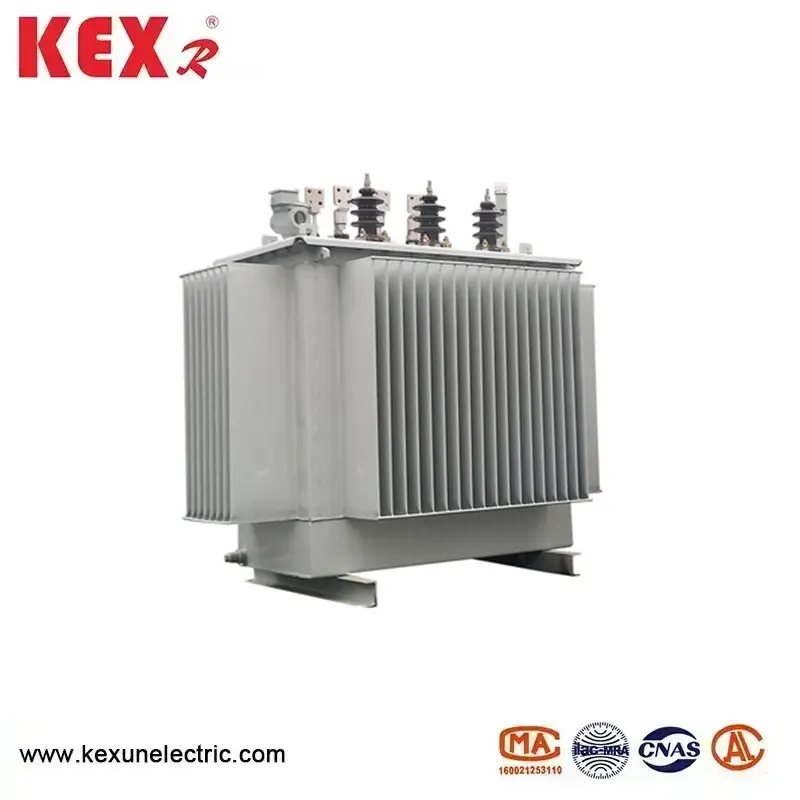

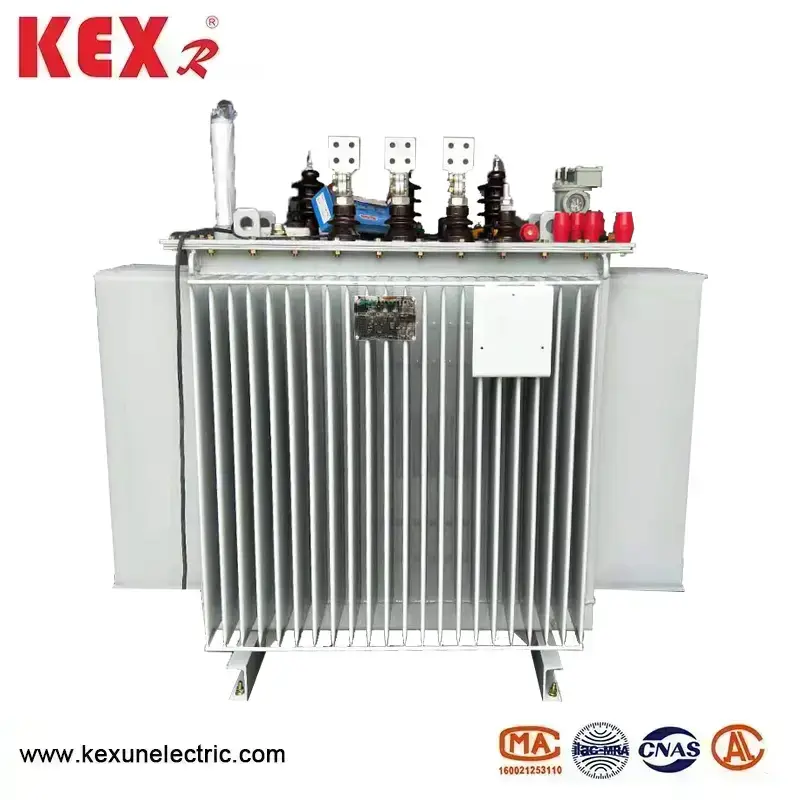

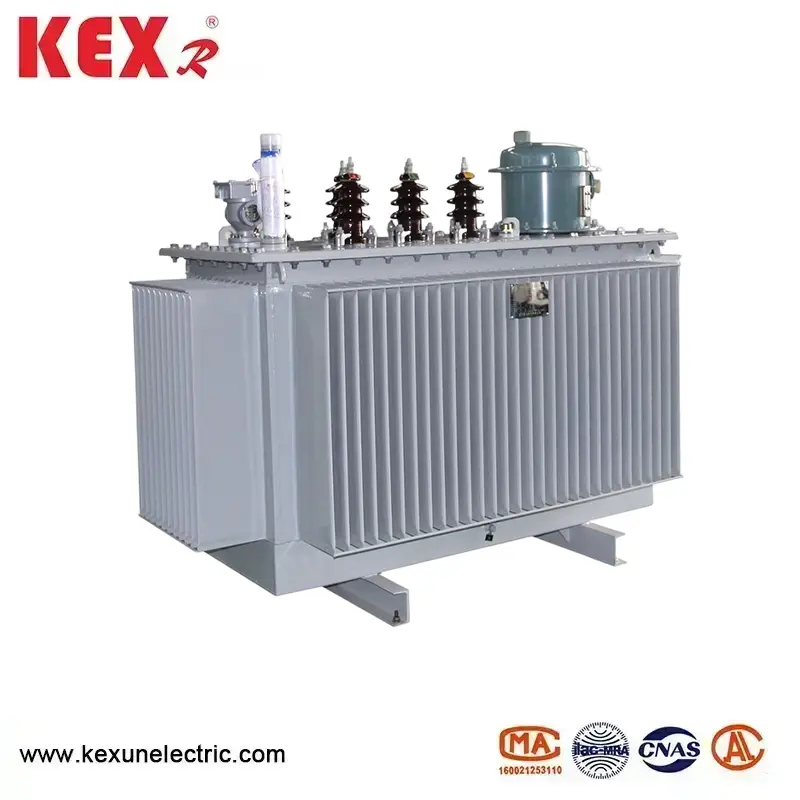

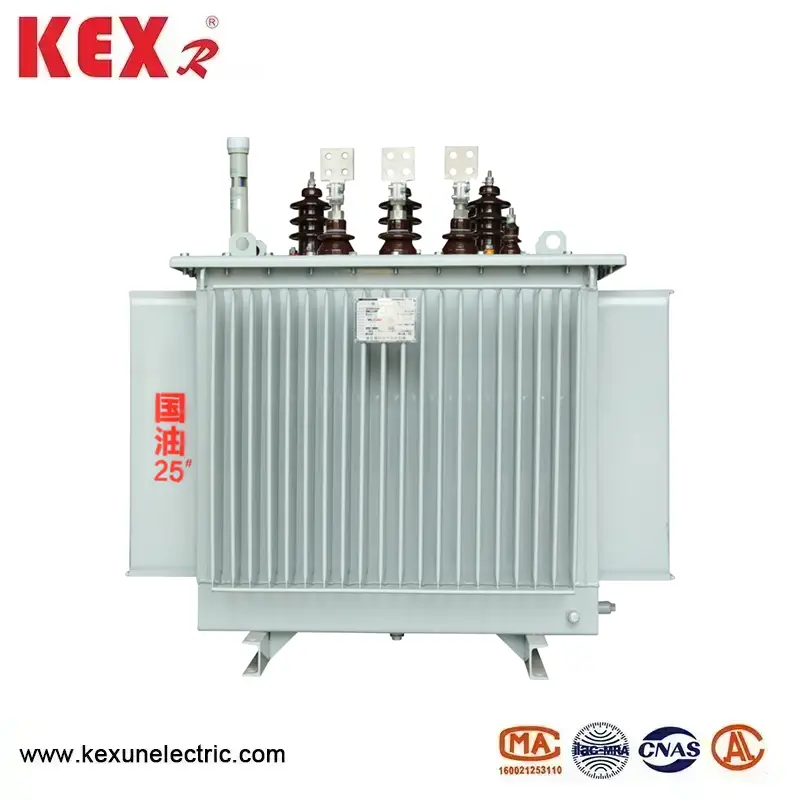

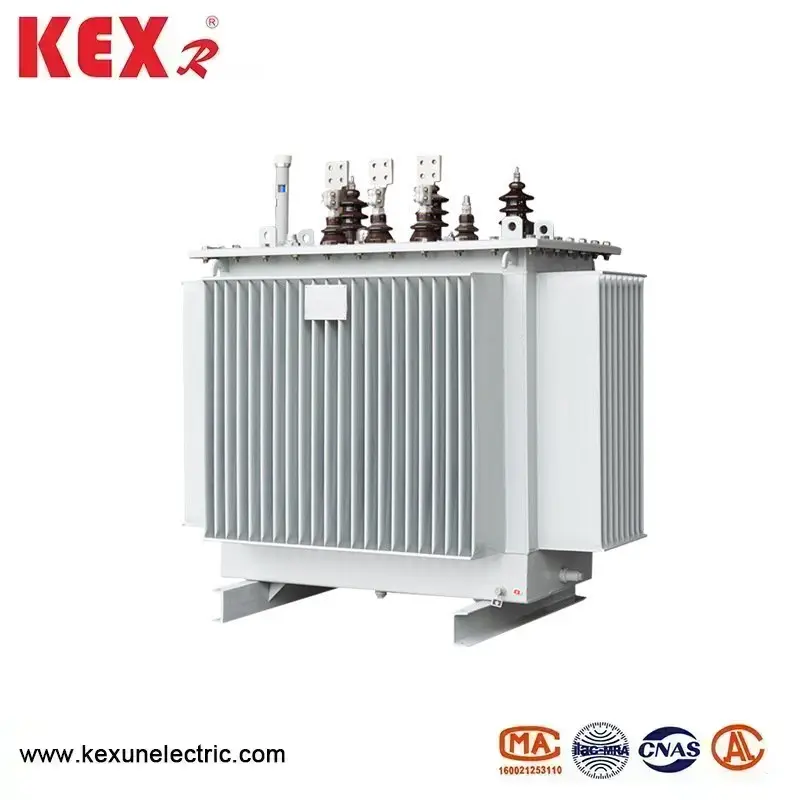

Olejový transformátor

●Použití podmínek olejového transformátoru

▶nadmořská výška nepřesahující 1000 m;

▶Okolní teplota:

▶Maximální teplota+40 'C;

▶Průměrná teplota nejteplejšího měsíce je + 30 "Co Maximální roční průměrná teplota +20°▶Minimální venkovní teplota je -25C

● Transformátor ponořený do oleje splňuje standardy

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Výběr vysoce kvalitních materiálů

▶Náš transformátor ponořený do oleje si vybral měděný drát s kyslíkovým stromem s nižším       a prošel řadou dodatečných úprav povrchu, aby byl hladší ， bez otřepů nebo ostrých rohů, což má za následek nižší ztrátu zátěže a spolehlivější elektrický výkon transformátoru.e Vybírejte vysoce kvalitní plechy z křemíkové oceli a se zlepšením výkonu bez ztrát křemíkových plechů snižte používání silikonu transformátory.

▶Vybírejte vysoce kvalitní izolační komponenty z vrstveného dřeva, které nikdy nepraskají ani při působení zkratového proudu.

zůstane nedotčena.

▶Vyberte transformátorový olej, který byl hluboce filtrován, s nižším obsahem vody, plynu a nečistot, díky čemuž je provoz transformátoru spolehlivější.

▶Vybírejte vysoce kvalitní pryžové těsnicí materiály, které účinně zabraňují stárnutí a eliminují úniky.* Všechny suroviny procházejí kontrolou kvality a všichni výrobci surovin procházejí přísnou kontrolou v souladu s národní normou IS09000.

◆ Nákladově efektivní

Olejový transformátor řady s9 snížil ztráty naprázdno, ztráty při zatížení a proudy naprázdno o 10 %, 24 % a 46 % v porovnání s řadou S7, což má za následek 19% snížení provozních nákladů. Na základě řady s9 produkty řady S11 snížily průměrnou ztrátu naprázdno o 30 %; Proud naprázdno klesá o 70-85 % ve srovnání s S9; Průměrný nárůst teploty se sníží o 10 K a životnost produktu se více než zdvojnásobí. I při přetížení o 20 % může stále pracovat po dlouhou dobu; Průměrné snížení hluku během provozu produktu je 2-4 decibely.

◆ Plně utěsněno

„M“ v S11 (M) R znamená, že olejová nádrž má plně utěsněnou strukturu. Ve srovnání s běžnými olejovými ponořenými transformátory zcela utěsněné distribuční transformátory eliminují nádrže na skladování oleje a nahrazují olejové trubky vlnitými žebry jako komponenty chlazení a odvodu tepla. Vlnitá olejová nádrž je vyrobena z vysoce kvalitních tenkých plechů válcovaných za studena na vyhrazené výrobní lince a vlnitá žebra se mohou roztahovat a smršťovat s objemem transformátorového oleje, čímž izolují transformátor od atmosféry, zabraňují a zpomalují degradaci oleje a vlhkosti izolace, zvyšují provozní spolehlivost a bezúdržbový běžný provoz.

Povrch olejové nádrže z vlnitého plechu je ošetřen odmaštěním, odstraněním rzi a fosfátováním před nanesením tříbarevné barvy, která je vhodná pro použití v metalurgickém, petrochemickém, důlním a jiném prostředí.

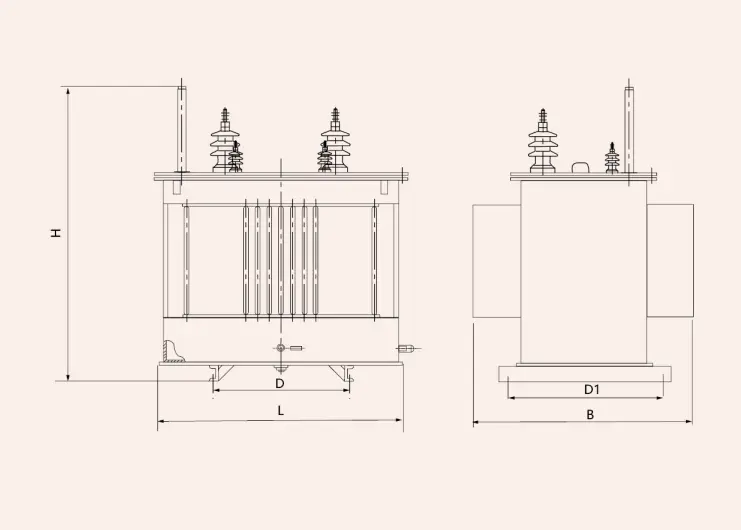

◆ Vzhled a instalační rozměry olejového transformátoru

◆Technické parametry olejového distribučního transformátoru řady 10kV D11
