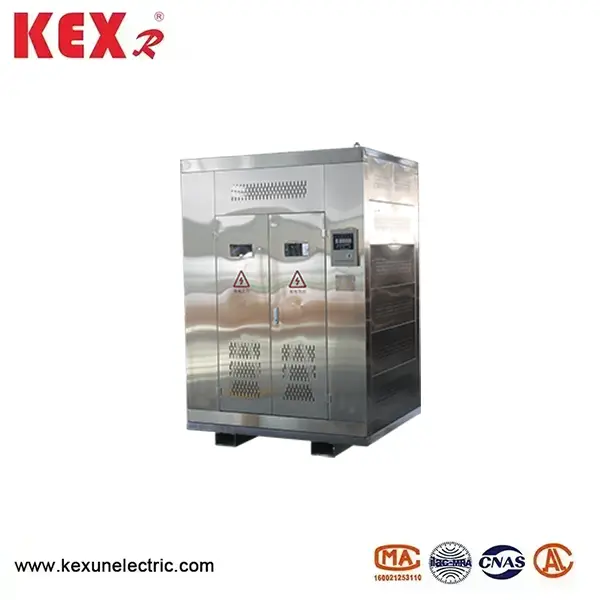

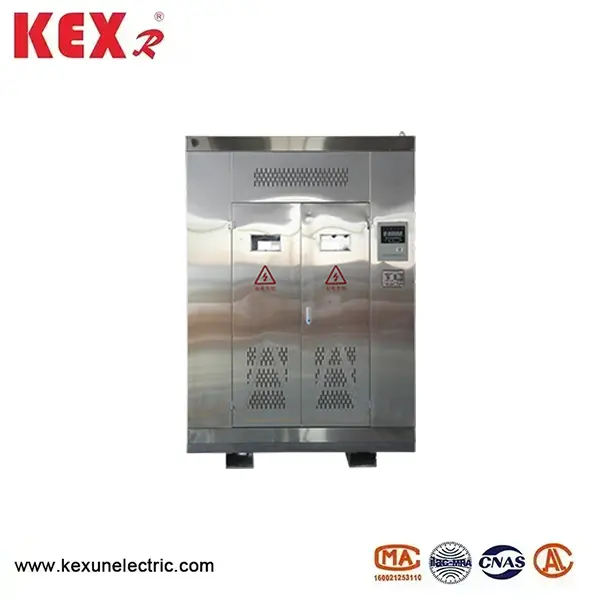

Transformátor těžby suchého typu
Transformátor suchého typu KSG, který je speciálně vyráběn společností Kexun Electric v továrně na Čína, je vhodný pro centrální rozvodnu, spodní dvůr, hlavní vstupní kanál a hlavní vzduchový vstupní kanál v podzemním uhelném dole a je také vhodný pro vlhké prostředí tunelu jako výkonové transformátor nebo elektrické trakce.
Model: KSG
Značka ： Kexr
Model: KSG
Značka ： Kexr
● Pomocí podmínek těžebního transformátoru suchého typu KSG
▶ Nadmořská výška: nepřesahující 1500 metrů, zvláštní okolnosti budou vysvětleny samostatně;
▶ Teplota životního prostředí: maximální teplota+40 "C, maximální průměrná teplota měsíce+25 *° C, minimální teplota -20 *c
▶ Relativní vlhkost vzduchu nepřesahuje 95% (při+25 ° C);
▶ v plynovém nebo parním prostředí, které nepoškodí izolaci;
▶ Instalován v podzemních dolech, kde je uhelný prach a plyn, ale žádné nebezpečí exploze;
▶ Vlny napájecího napětí je přibližně sinusová vlna;
● Transformátor těžby suchého typu KSG splňuje níže uvedené standardy
GB/T12173-2008 Obecný elektrický vtip pro těžbu
GB1094.11-2007 Transformátory suchého typu
GB/T10228-2015 Technické parametry a požadavky na výkonové transformátory suchého typu
GB/T3955-2006 Těžba Obecné výkonové transformátory
Úroveň ochrany shell GB4208-2008
Průvodce zatížením GB/T17211-1998
GB3836.1-2010 Elektrická zařízení pro výbušné plynové prostředí Část 1: Obecné požadavky
GB3836.2-2010 Elektrická zařízení pro výbušnou plynovou atmosféru Část 2: Typ důkazu výbuchu “D návrh, výroba a kontrola relevantních standardů, jako je GB1094.1-2013 Obecná ustanovení o výkonu 1.
● KSG KSG Dry-type těžební transformátor charakteristiky
KSG těžba Obecné transformátory suchého typu mají silnou schopnost odolné vůči vlhkosti, dobrý retardační výkon hoření a izolační materiály s automatickými hasickými charakteristikami, při setkání s zdrojem požáru nevytvářejí škodlivé plyny, neznečišťují prostředí a snadno se udržují.
Vysokopěťová cívka transformátoru těžebního suchého typu je vyrobena z vysoce kvalitního vinutí drátu a vinutí je odlity vysoce kvalitní epoxidovou pryskyřicí ve vakuu. Cívka s nízkým napětím je vyrobena z vinutí fólie a na vinutí izolační vrstvy na vinutí. Železné jádro přijímá vysoce kvalitní vysoce magnetickou vodivost zrna válcovanou na studena orientované na křemíkové oceli s malou expanzí hystereze ze stejné dávky. Přijměte epoxidovou adhezivní povlak k utěsnění a zabránění korozi. Přetížení kapacity těžby transformátoru suchého typu: Za podmínek přirozeného chlazení (AN) může kapacita přetížení splňovat požadavky v následující tabulce (okolní teplota 20 ° C):
|
Nadprůměrné% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Doba běhu (m) |
Nepřetržité |
120 |
60 |
20 |
50 |
1 |
Systém řízení teploty pro těžební transformátor suchého typu KSG se skládá z regulátoru teploty a teplotního měřicího prvku instalovaného v horní části nízkonapěťového vinutí, což je nejžhavějším bodem produktu. 1T si uvědomí regulaci teploty transformátoru a během provozu transformátoru zobrazuje teplotu vinutí a, b a c. Pokud je teplota vinutí transformátoru příliš vysoká v důsledku provozu nebo poruchy přetížení, vydá regulátor teploty alarm a výlet a systém řízení teploty bude mít pasivní kontakty pro alarm a výlet. Při použití nuceného vzduchového chlazení určuje regulátor teploty vstup nebo přepínání ventilátoru certifikace systému chladicího prostředí na základě teploty vinutí. Komunikační rozhraní RS485 lze také volitelně nainstalovat pro vzdálenou správu.

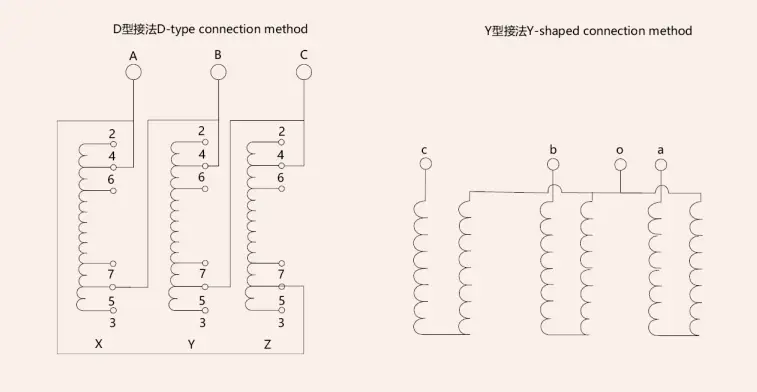

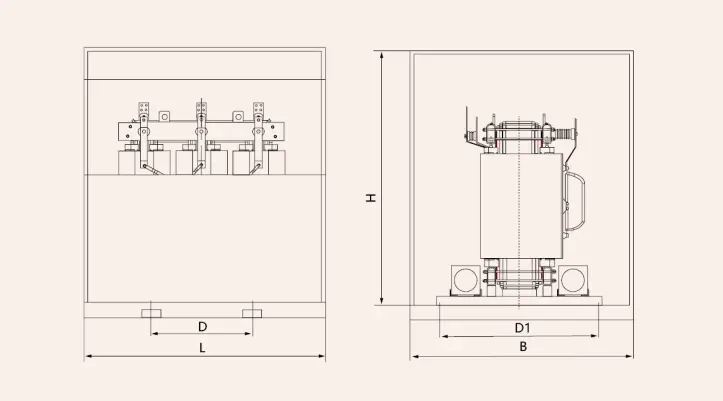

● Schematický diagram a instalační rozměry těžebního transformátoru suchého typu KSG
◆ Technické parametry těžebního transformátoru suchého typu KSG
|
Jmenovitá kapacita (KVA) |
Kombinace napětí a rozsah klepnutí (%) |
Číslo skupiny |
Žádná ztráta zatížení |
Ztráta načítání |
Žádný proud zatížení (%) |
Impedance zkratu (%) |
Hmotnost (KG) |
Rozměry l*w*hmm |
||
|
Hv (KV) |
HV poslední rozsah |
LV (KV) |
||||||||
|
50 |
6 Nebo 10
|
2* ± 2,5 Nebo ± 5 |
1.2 0.69 0.4 |
Dy11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
