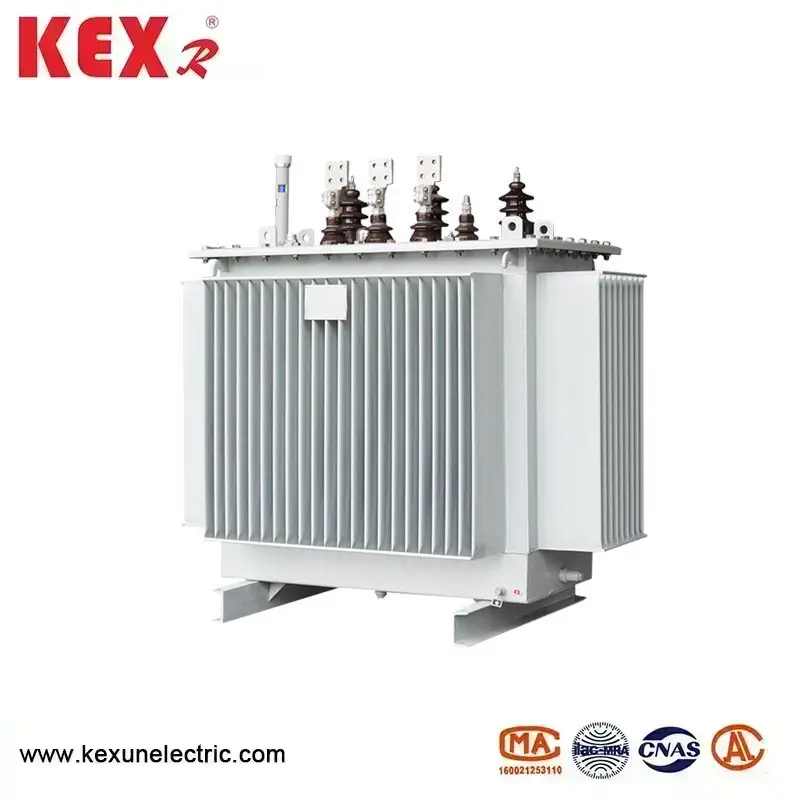

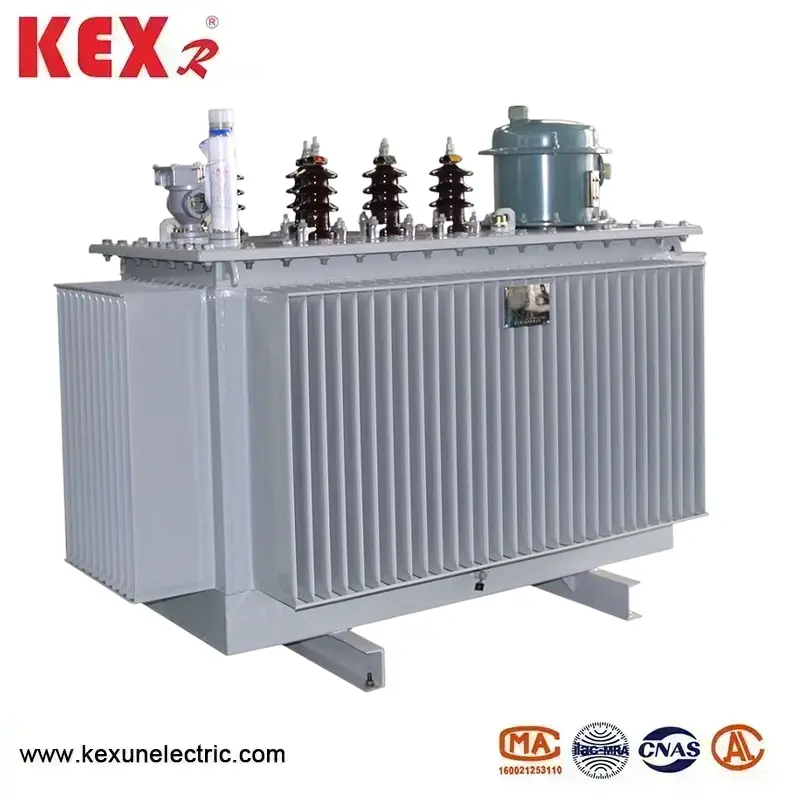

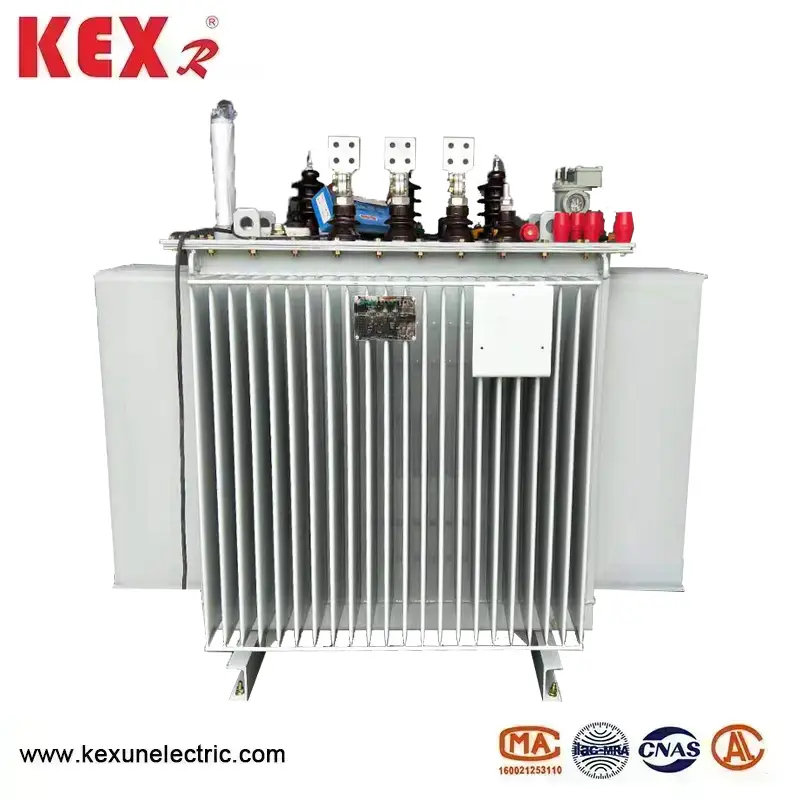

Transformátor regulace vysokého napětí

● Hlavní funkce regulace transformátoru s vysokým napětím

▶ Celkové zařízení má velkou kapacitu, nízkou ztrátu, malou velikost a snadno se instaluje a udržuje;

▶ Automaticky upravte zařízení třífázu na měniči zátěže sledováním změn napětí, se spolehlivou přesností nastavení napětí a vysokého nastavení napětí

▶ Reference napětí, akční zpoždění, přípustný rozsah a limit frekvence lze podle potřeby upravit a nastavení parametrů jsou flexibilní a pohodlné;

▶ Zobrazte počet akcí rychlostního stupně a aktuálního zařízení SVR na měnič zátěže, s indikací pro nejvyšší a nejnižší rychlostní stupeň

▶ Vybaven na ochranu horní a dolní limity, funkcí časového limitu akce, účinně zlepšuje spolehlivost produktu

▶ Regulátor má nadměrné napětí a pod funkcemi ochrany napětí. Když je čára v nadměrném napětí nebo ve stavu napětí. Regulátor se automaticky zamkne; Zajistěte bezpečný provoz měničů zátěže

▶ Řadič přijímá řídicí čipy pro průmyslovou třídu, které mají vysokou spolehlivost, silnou antiinferenční schopnost a mohou se přizpůsobit krutým venkovním prostředí;

▶ Hlavní prvky regulačního transformátoru s vysokým napětím vybavené komunikačním rozhraním RS485 lze parametry ovladače zobrazit a upravit do 30 metrů od instalačního bodu prostřednictvím bezdrátového komunikačního modulu.

▶ Lze také přidat dálkové ovládání cloudové nebo SM.

● Pomocí podmínek regulačního transformátoru s vysokým napětím

▶ Nadmořská výška: ≤ 2000m

▶ Teplota prostředí: -25 ° C ~+45 ° C

▶ Relativní vlhkost: Méně než 90%

▶ Schopnost prevence znečištění: úroveň LLL

▶ Instalační sklon: <2%

 Kolem zařízení neexistuje žádné znečištění ani korozivní médium, které vážně ovlivňuje jeho izolační výkon, a na pracovišti neexistuje žádné riziko výbuchu nebo výbuchu a žádné závažné vibrace. Pokud pracovní prostředí přesahuje výše uvedené podmínky, musí uživatelé při zadávání objednávek poskytnout zvláštní pokyny.

● Transformátor regulace vysokého napětí splňuje standardy

◆ Standardy návrhu výroby

▶ JB8749-1998 Obecné technické požadavky na regulátory napětí

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Technické parametry a požadavky pro třífázové ponořené ponorné výkonové transformátory

▶ Pokyny pro výběr výkonových transformátorů (GB/T17468-1998) GB10230-2007 při měniči zátěže

▶ Pokyny pro aplikaci ON LOAD TAP CHANGERS (GB/T1058-1989) O DL/T572-2010 0perating ▶ Předpisy pro výkonové transformátory

◆ Základní standardy pro použití

Napětí instalačního bodu automatického napětí SVR Regulátor napětí splňuje požadavky národního standardu GB/T12325-2008 pro odchylku napájení napětí: součet absolutních hodnot pozitivního a negativního odchylky napájecího napětí napětí a vyšší nesmí překročit 10% jmenovitého napětí; Přípustná odchylka třífázového napájecího napětí 20 kV a níže je + 7% jmenovitého napětí; Přípustná odchylka 220 V jednofázového napájecího napětí je+7% a -10% jmenovitého napětí.

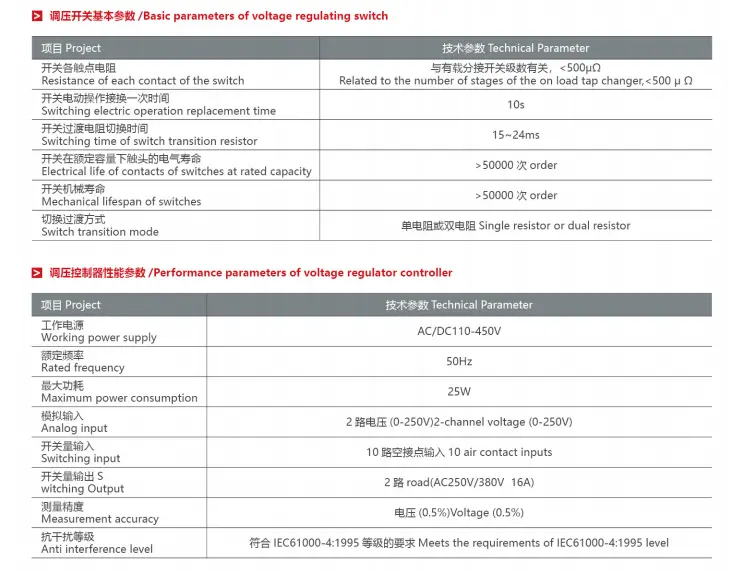

◆ Technické parametry transformátoru typu SVR s vysokým napětím

● Typ SVR s vysokým napětím Regulační pokyny pro instalaci transformátoru

1. Instalace produktu je odpovědností uživatele a dodavatel může na web poslat servisní personál po prodeji.

2. Po zavedení zařízení by se měl pro vícebodové uzemnění použít uzemňovací drát. Uzemňovací odpor by neměl překročit 4 ohmy a hloubka uzemňovacího těla pohřbeného pod zemí by měla splňovat požadavky na uzemnění předpisů.

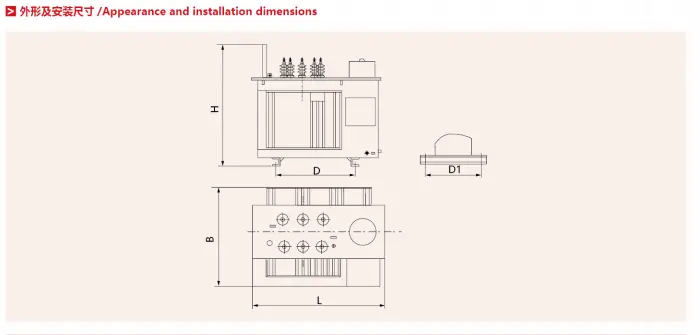

Referenční diagram instalace je následující:
